工程机械折叠式液压作业臂结构设计

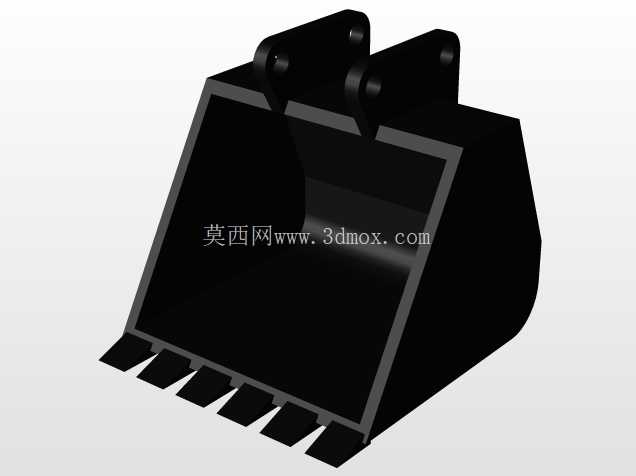

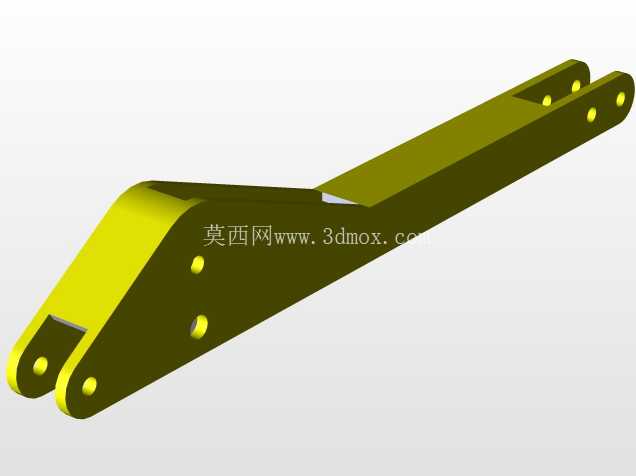

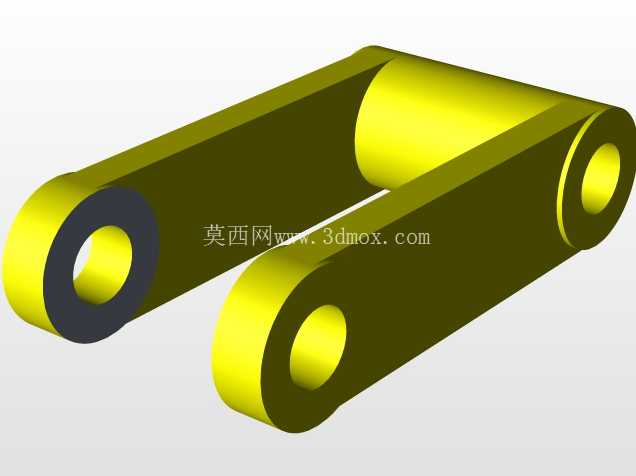

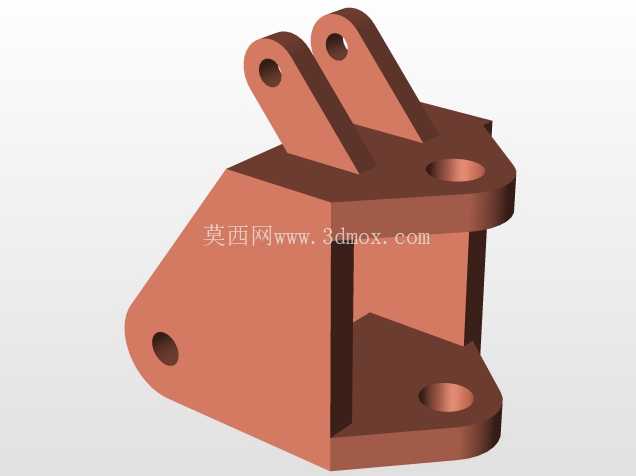

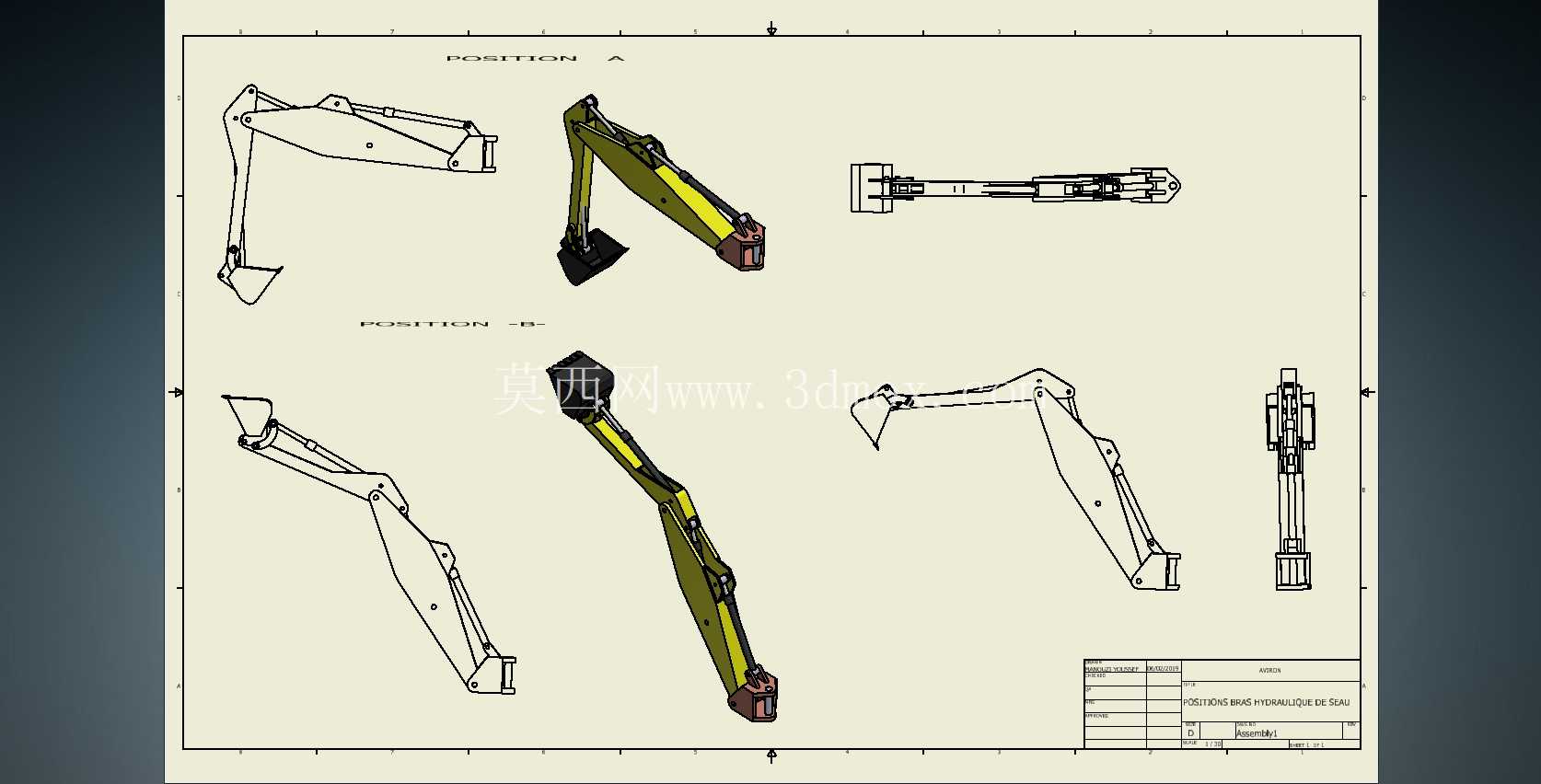

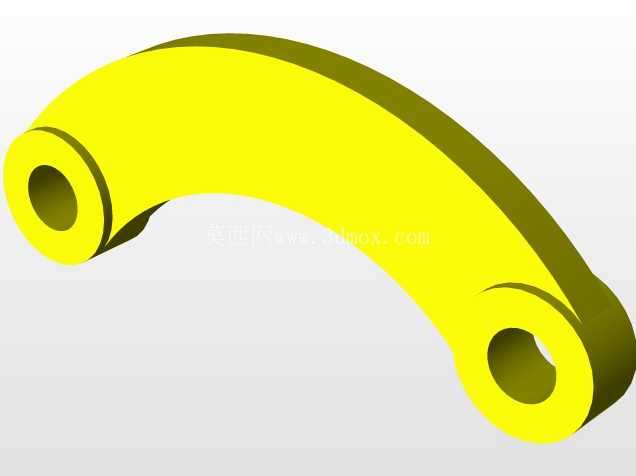

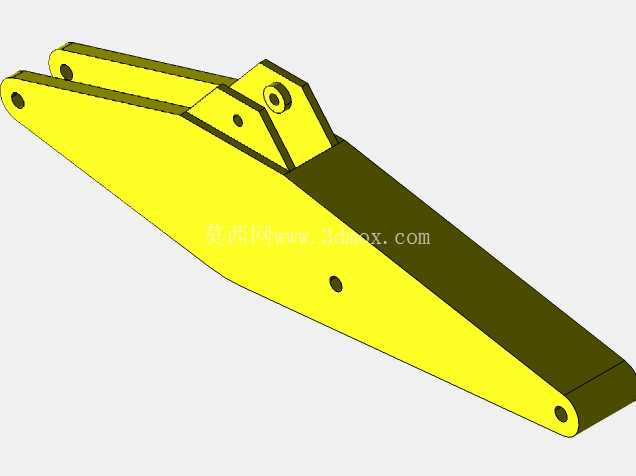

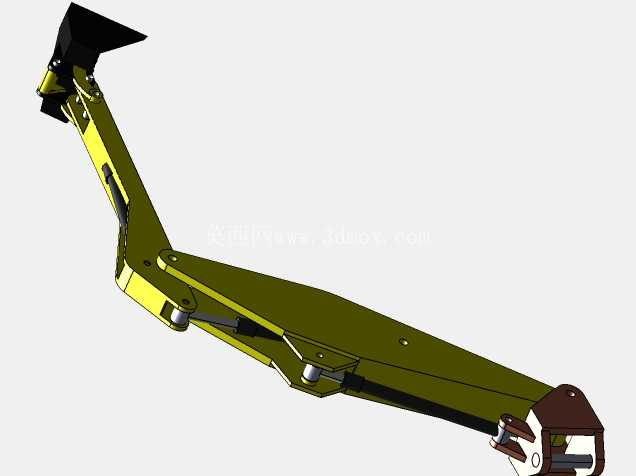

这款折叠式液压作业臂，是针对狭小空间内重载作业场景开发的执行端结构，常见于小型挖掘设备、高空作业平台、物料抓取机械手的前端作业单元，核心解决固定长度臂架无法在受限空间内调整作业姿态、覆盖多维度作业范围的痛点。从结构布局来看，整个臂架采用多段铰接式设计，从根部安装座到末端作业端共设置三段铰接回转节点，每个节点都匹配独立的液压油缸驱动，可实现臂架在垂直平面内的折叠、伸展、变幅动作，相比直臂式结构，折叠状态下整体占用长度可缩短60%以上，非常适合需要在设备本体周边小范围调整作业位置、或是需要穿过狭窄开口进入腔体内部作业的工况，比如小型基坑开挖、厂房内设备维护的近距离吊装、散料抓取作业。设计阶段首先明确了根部安装座的连接边界，安装座采用带铰接耳板的箱型焊接结构，耳板孔位与设备本体的回转支座同轴匹配，安装时通过销轴贯穿铰接孔完成固定，同时预留了液压管路的走线槽，避免臂架俯仰过程中管路与结构件发生剐蹭磨损。每一段臂架的截面都采用变高度箱型梁设计，靠近根部的臂段截面高度更大，板材厚度更高，用来承受臂架伸展后末端载荷带来的最大弯矩，往末端延伸的臂段截面逐步收窄，在保证结构强度的前提下尽可能降低臂架自身重量，减少液压系统的负载损耗。铰接点的销轴都采用带自润滑衬套的配合结构，衬套嵌入臂架的铰接耳板内，销轴表面做淬火处理，日常作业中无需频繁加注润滑脂即可承受径向载荷与相对转动，降低维护频次。驱动油缸的安装位置经过反复校核，每段油缸的两端分别铰接在相邻两段臂架的预设耳板上，油缸伸缩行程与臂架的变幅角度完全匹配，当臂架完全折叠时，所有油缸都处于收缩状态，不会出现油缸与臂架结构干涉的情况；当臂架完全伸展时，油缸的伸出量达到额定行程的90%，预留10%的行程余量避免油缸到达极限位置出现硬冲击。末端的作业连接端采用标准的铰接法兰结构，可根据作业需求快速更换挖斗、抓斗、液压剪、作业平台等不同属具，法兰上的连接孔位采用通用化尺寸设计，适配多数小型工程机械属具的安装标准，无需额外制作过渡连接块即可完成属具换装。臂架表面的涂装采用工程机械通用的防腐耐磨涂层，底层做喷砂除锈处理后喷涂环氧富锌底漆，面层喷涂耐候聚氨酯面漆，可适应户外露天作业的日晒雨淋、砂石飞溅工况，减少结构件的锈蚀磨损。液压管路沿臂架内侧的走线卡扣固定，每一段铰接位置的管路都预留足够的弯曲余量，避免臂架转动时管路被拉扯变形，管路接头采用标准的高压液压接头，额定工作压力匹配系统压力等级，防止作业过程中出现渗漏。实际作业过程中，操作人员可通过多路阀单独控制每一段油缸的伸缩量，灵活调整臂架的整体姿态，比如在靠近设备本体的位置作业时，可将末端臂段折叠，中臂段小幅抬起，实现近距离大作用力的作业；当需要覆盖较远位置时，可将三段臂架依次伸展，让末端作业端到达最远作业位置，相比同长度的直臂结构，这款折叠臂的姿态调整灵活性提升40%以上，可覆盖的作业范围不存在死角。在结构强度校核阶段，针对臂架全伸展、末端施加额定载荷的最恶劣工况做了有限元分析，臂架根部的最大应力集中位置都做了加强筋补强，铰接耳板位置的板材厚度比臂架主体厚30%，避免长期受交变载荷出现耳板开裂的问题。整个臂架的安装边界尺寸经过优化，折叠状态下整体轮廓不会超出设备本体的宽度范围，设备转场运输时无需额外拆卸臂架即可满足道路运输的尺寸要求，同时臂架的重心位置在折叠状态下靠近设备回转中心，可降低设备整机的重心高度，提升作业过程中的整机稳定性。
