便携式手动液压弯管作业装置结构设计

在现场管路铺设、水电安装、小型金属构件加工这类场景里，受限于作业空间狭窄、无法接入大型电动弯管设备的工况十分常见，这款手动液压弯管装置的设计初衷，就是填补这类零散、小批量弯管作业的设备缺口，替代传统火焰加热弯管、手动机械弯管的低效作业方式。从功能实现逻辑来看，该装置依托液压传动的大推力特性，无需外接动力源，仅靠手动压杆驱动液压柱塞产生推力，推动成型轮对金属管材施加弯曲力矩，相比纯机械杠杆式弯管工具，作业时的人力输入负荷降低60%以上，同时能保证弯管过程的推力平稳输出，避免管材弯曲处出现瘪陷、褶皱、开裂等常见加工缺陷。

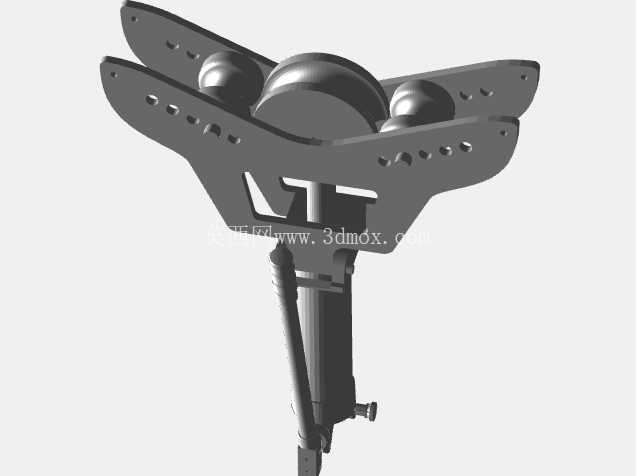

结构设计上，装置的核心受力部件采用对称双翼式支撑结构，两个支撑臂上预留了多组等距调节孔位，可根据待加工管材的管径、目标弯曲半径调整支撑滚轮的安装位置，适配不同规格的金属管材弯曲作业，支撑臂与主体液压座采用一体式铸钢成型结构，避免拼接结构在大推力负载下出现连接松动、结构形变的问题。成型轮采用圆弧槽面设计，槽型弧度与常见管材外径匹配，弯曲过程中与管材外壁形成面接触，分散局部压应力，防止管材表面出现压痕或局部变形。液压柱塞的行程经过精准匹配，可覆盖常规小口径管材0到90度的弯曲角度需求，柱塞端部设置快换接口，可根据管材规格更换对应尺寸的成型压头，无需整体更换作业头，提升现场作业的适配性。

从安装与作业边界来看，该装置无需固定安装底座，作业时仅需将装置放置在平整硬质地面，通过底部支撑脚保持整体稳定，单人即可完成搬移、对位、压弯全流程操作，整体重量控制在单人可搬运范围内，适合户外抢修、楼层内管路施工、狭小设备间管路改造这类无法部署大型设备的场景。装置的操作压杆采用可拆式设计，非作业状态下可将压杆拆下收纳，减少整体存放占用空间，压杆与液压泵的连接位置设置防滑脱结构，避免加压作业过程中压杆脱出引发安全隐患。液压系统内置溢流保护结构，当推力达到额定负载上限时自动泄压，防止超负载作业导致结构件损坏或液压密封件失效，延长设备的无故障使用周期。

在实际作业适配性上，该装置可针对常见的镀锌钢管、无缝钢管、薄壁铁管等金属管材进行冷弯作业，无需提前对管材进行加热处理，弯曲后的管材内壁光滑，通径不会出现明显缩径，满足给排水管路、低压气体输送管路、电气穿线管路的施工精度要求。支撑滚轮采用带轴承的转动结构，弯管过程中滚轮随管材进给同步转动，将滑动摩擦转换为滚动摩擦，减少管材表面的划伤，同时降低加压过程中的阻力，让作业过程更顺畅。装置的液压储油腔与主体结构集成设计，避免外接油管带来的泄漏风险，密封件采用耐油耐磨橡胶材质，可适应-10℃到50℃的常规户外作业环境，不会因温度变化出现密封失效漏油的问题。

从三维建模的细节处理来看，模型还原了装置的所有运动配合关系，包括支撑滚轮的转动自由度、液压柱塞的伸缩行程、压杆的摆动范围，可直接用于作业过程的运动仿真验证，也可作为管路施工装备选型的可视化参考，帮助现场施工人员快速理解设备的操作逻辑与适配范围。结构上所有受力位置的圆角、加强筋都按照实际加工工艺做了还原，没有出现建模过程中常见的应力集中结构，符合铸钢件的实际生产工艺要求，连接孔位的尺寸、位置公差都按照实际装配需求做了匹配，可直接基于该模型进行工程图转化，指导实物的加工生产。
