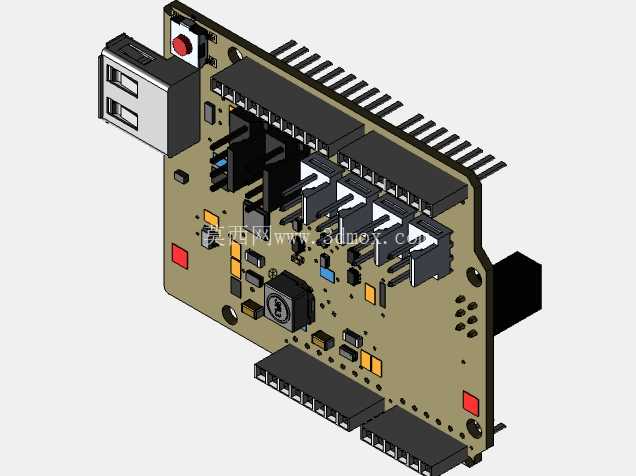

Arduino适配USB主机屏蔽扩展板结构

在嵌入式开发与小型智能设备搭建场景中，Arduino平台的外设扩展需求一直是硬件设计的核心方向之一，这款USB主机屏蔽扩展板，正是针对开源硬件平台USB主机功能缺失的痛点完成的结构设计。从实际应用场景来看，这类扩展板常被用于小型嵌入式数据采集终端、便携外设调试装置、DIY智能交互设备中，能够让原本仅具备USB从机功能的Arduino控制板，直接对接各类标准USB外设，无需额外搭建复杂的主机驱动电路，大幅降低小型智能设备的开发门槛。

从功能特性上看，该扩展板板载标准USB-A型母座，可直接插接U盘、蓝牙适配器、外置USB存储设备、USB加密狗等常见USB外设，板上预留的排针接口完全匹配主流Arduino开发板的引脚排布，安装时可直接叠层插接到主控板上方，无需额外飞线接线。板体边缘设置的多组排母接口，还可同时扩展其他传感器模块，不会因为USB功能的占用影响其他外设的接入。板上集成的电源指示、状态指示元件，可直观反馈供电状态与USB通讯状态，方便开发阶段的故障排查。

设计思路上，整个板体采用叠层安装的结构逻辑，整体轮廓完全贴合对应型号Arduino板的外形边界，安装后不会超出主控板的长宽范围，不会额外占用安装空间。板上元件布局遵循信号流向规则，USB接口靠近板边布置，方便外设插拔，核心处理芯片布置在板体中部，周边预留足够的散热间隙，发热元件旁预留散热片安装位置，长时间高负载通讯时也能保证工作稳定。排针引脚的排布完全对应主控板的引脚定义，电源引脚、信号引脚、接地引脚的位置严格对齐，避免插反造成元件烧毁。板体四角预留安装固定孔，可配合铜柱将扩展板与主控板锁紧固定，在移动设备、震动工况下使用时也不会出现接插松动的问题。

从安装边界来看，板体整体厚度控制在叠层接插的安全范围内，板上最高元件为USB接口与排针座，整体堆叠高度不超过20mm，可适配绝大多数开源硬件项目的外壳安装尺寸。板边的接口位置做了避让设计，不会遮挡主控板上的原有接口，主控板的电源口、下载口在扩展板安装后仍可正常使用。板上的走线布局充分考虑了USB信号的阻抗匹配要求，信号走线做了等长处理，减少高速USB通讯时的信号干扰，保证外接存储设备、蓝牙设备的通讯稳定性。

在实际项目选型中，这类扩展结构可直接嵌入到小型数据记录装置中，通过U盘直接存储采集到的传感器数据，无需额外配备存储模块；也可搭配蓝牙适配器，为传统Arduino项目增加无线蓝牙通讯能力，对接手机、电脑等智能终端；还可外接USB加密狗，为DIY的小型控制设备增加授权验证功能。整个结构的元件排布充分考虑了手工焊接与批量生产的工艺要求，元件间距符合SMT贴片加工的最小间距要求，接插件选用标准通用件，采购替换成本低，适合小批量项目制作与个人DIY开发使用。板体上预留的测试点位置，可方便生产阶段的功能测试，快速排查焊接故障与电路问题，提升组装调试的效率。
