工业输送线用刚性支撑水平导向滚轮组件

这套水平导向滚轮组件，是为轻型输送系统、线性往复移载机构开发的导向承载单元，在车间小件物料输送线、工装板循环线、自动化上下料接驳工位都能见到这类结构的应用，核心作用是为沿水平方向运动的载具提供精准的侧向与垂向导向约束，避免运动过程中出现跑偏、卡滞、窜动的问题，保障移载动作的重复定位精度。

从实际使用场景来看，这类组件常成对布置在水平导轨的两侧，或者成组安装在移载小车的安装面上，四个精密滚轮直接贴合导轨的工作接触面，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，同时滚轮的V型或者平型接触面可以适配不同截面的商用导轨，不需要额外定制异型导轨件，能有效降低产线搭建的硬件成本。

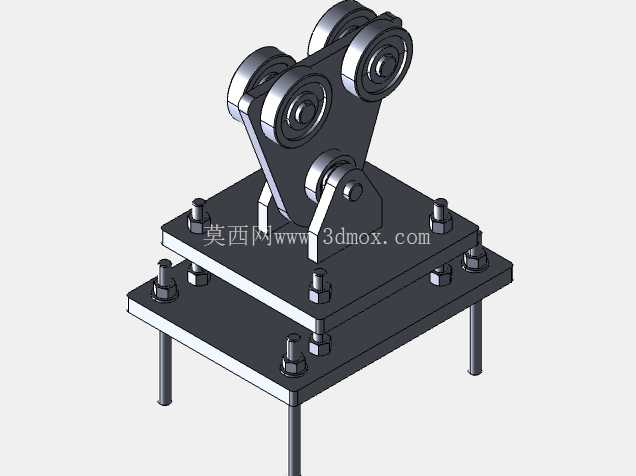

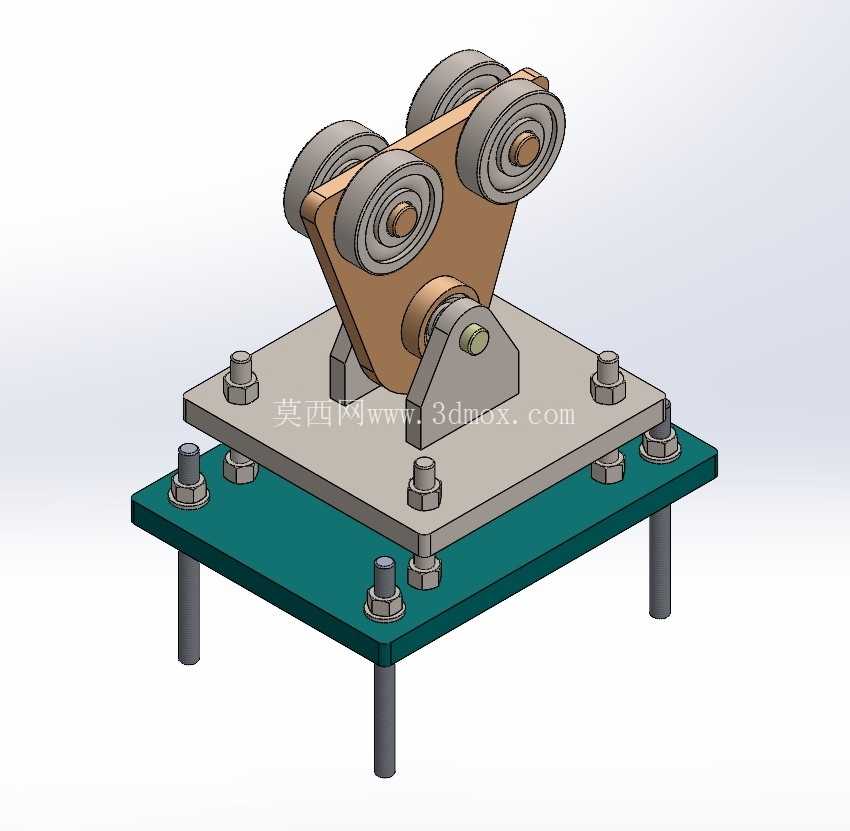

设计层面上，组件采用了分层式的安装结构，最下方是带支撑立柱的安装底板，底板上预留了均匀分布的螺栓通孔，采用标准六角头螺栓与中间的过渡支撑板连接，这种分层设计的好处是可以根据现场安装的高度差，通过增减调整垫片或者更换不同长度的支撑立柱，来适配不同的安装基面高度差，不需要重新加工主体安装板，适配性更强。中间的三角型刚性支架是整个组件的核心承载件，采用了加厚的板材折弯焊接成型，支架的三个角位分别通过销轴安装了四个导向滚轮，滚轮内置深沟球轴承，转动顺滑无旷量，能承受一定的径向载荷，满足轻型载具的导向承载需求。支架与下方过渡板之间采用铰接式的连接结构，带锁紧螺母的铰接轴可以让支架在小范围内自适应调整角度，补偿导轨安装过程中出现的直线度误差，避免滚轮出现局部偏磨的问题，延长组件的整体使用寿命。

安装边界方面，这套组件的底板安装孔位采用对称式布局，四个角的安装孔中心距符合常规轻型输送设备的安装尺寸规范，支撑立柱的高度预留了足够的调整空间，安装时只需要将底板固定在设备机架的预设安装面上，调整好滚轮与导轨的接触间隙，锁紧铰接轴的固定螺母即可完成安装，不需要复杂的现场配作加工。滚轮的外圆高出支架上表面一定尺寸，确保运动过程中支架本体不会与导轨发生刮擦，滚轮的轮缘做了倒角处理，能顺利导入导轨的起始端，避免对接时出现卡滞。

在功能特性上，这套导向组件不需要额外添加润滑管路，滚轮轴承采用预润滑的密封轴承，日常维护只需要定期清理滚轮接触面的杂物即可，维护成本极低。结构上没有易损的薄壁件，所有承载部件都采用金属材质加工，能适应车间内多粉尘、少量切削液飞溅的工作环境，长期运行不会出现结构变形的问题。相比一体式的导向滑块，这种滚轮式的导向组件对导轨的安装精度要求更低，即使导轨存在小范围的拼接误差，也能通过支架的自适应调整保证运动顺畅，非常适合中小型自动化设备的改造、非标输送线的快速搭建场景，结构设计人员在做线性导向机构选型时，可以直接参考这套结构的安装尺寸与承载参数，根据实际的载荷大小调整滚轮的直径与支架的板材厚度，快速衍生出适配不同载荷等级的导向组件，缩短非标设计的周期。
