斜齿轮与正齿轮组合传动结构

项目分类:齿轮 发布时间:2026-07-14 ID:1200969
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构
  • 斜齿轮与正齿轮组合传动结构

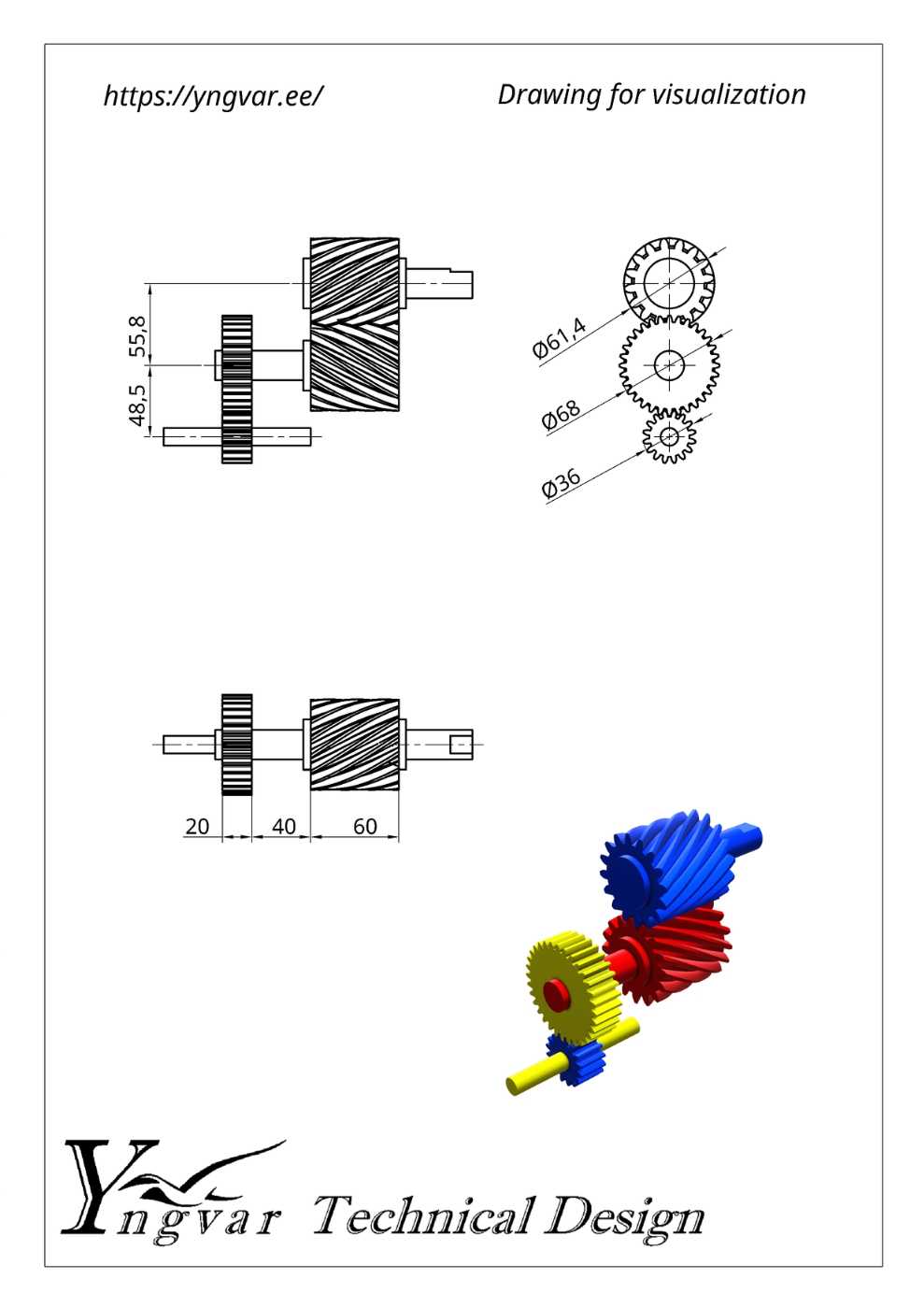

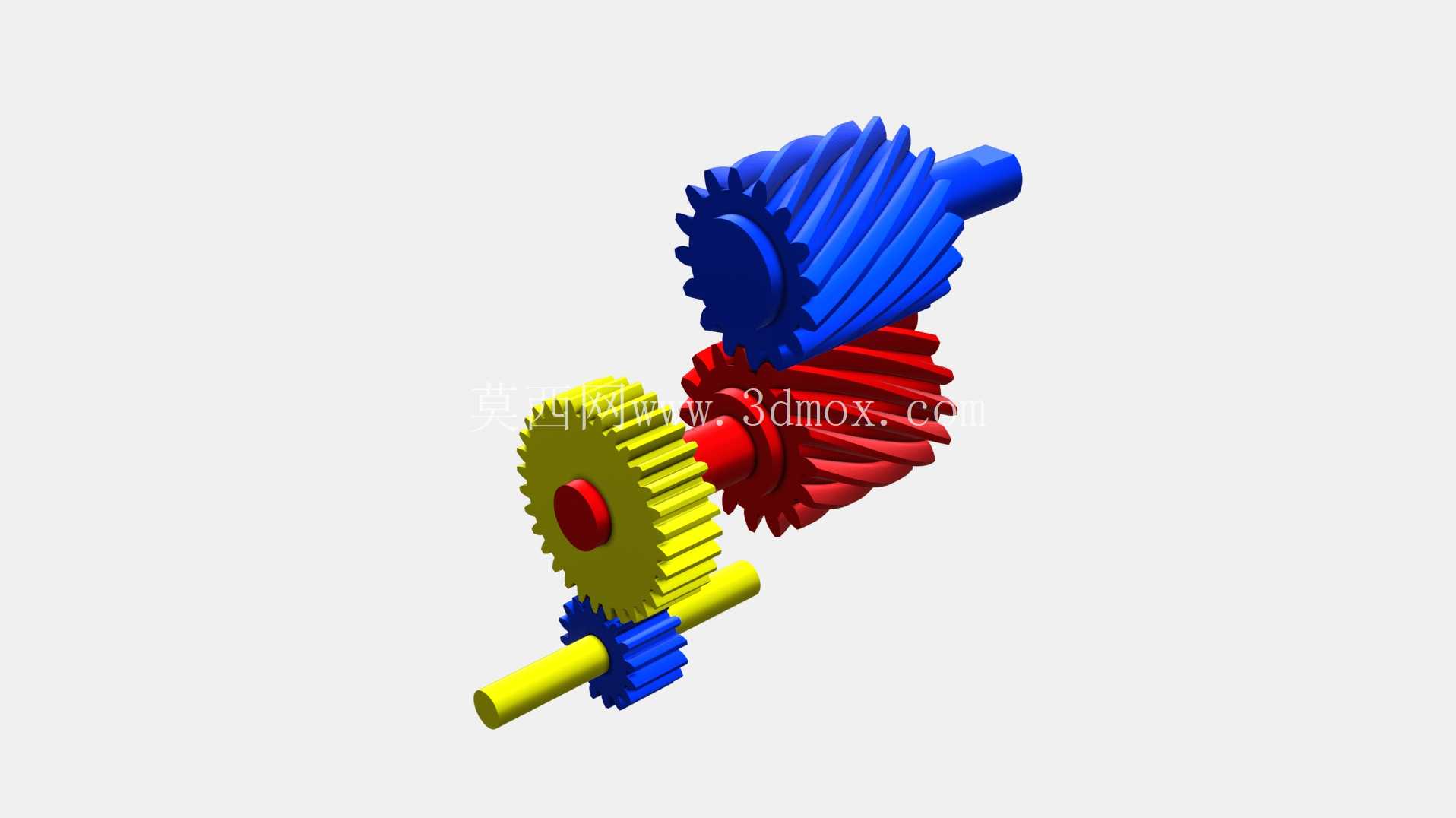

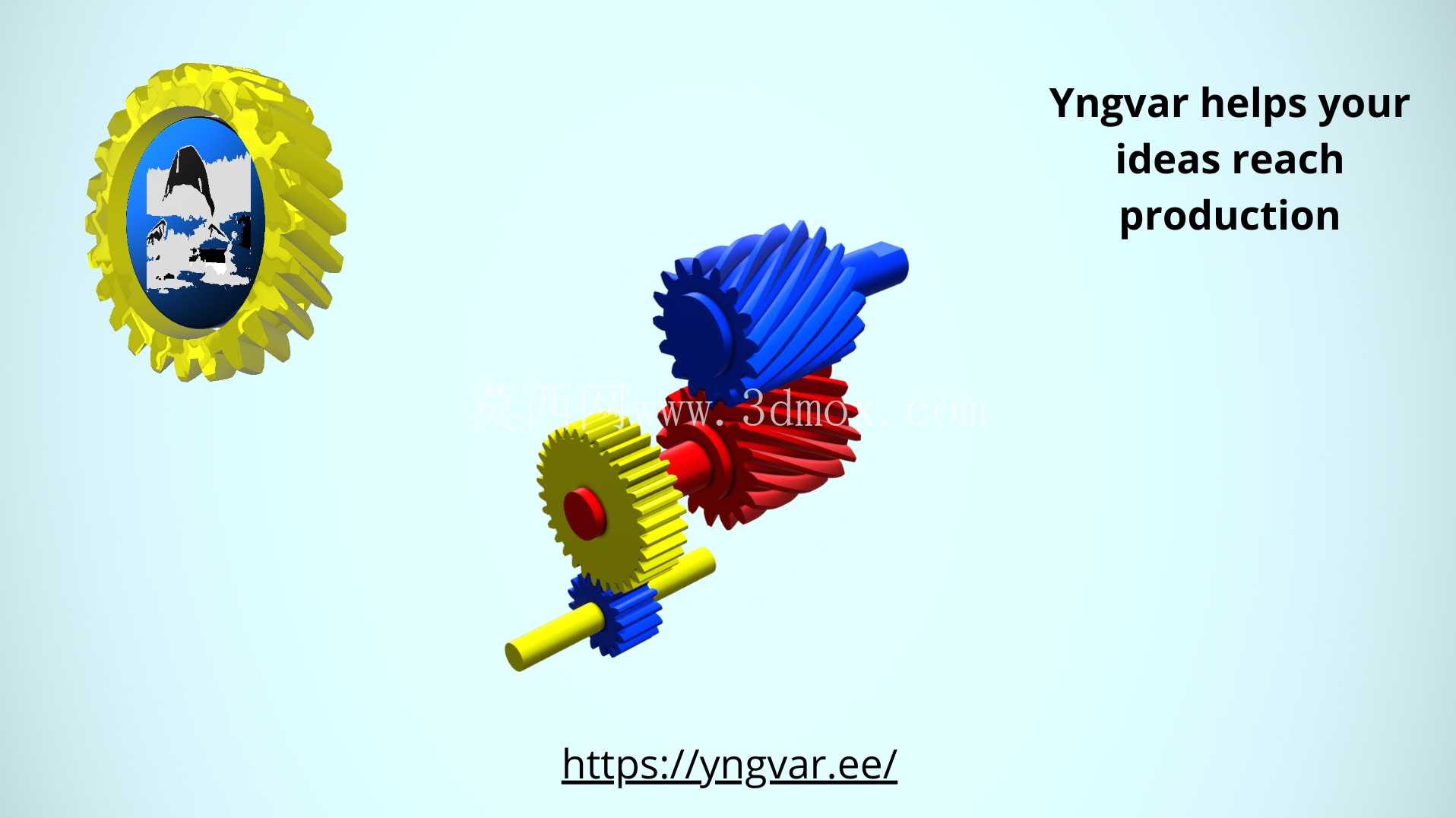

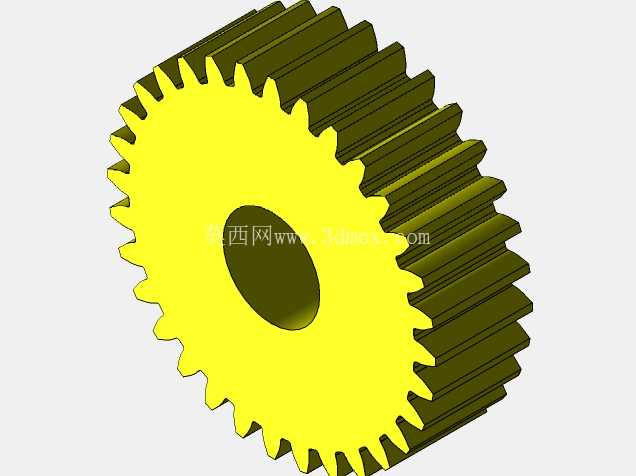

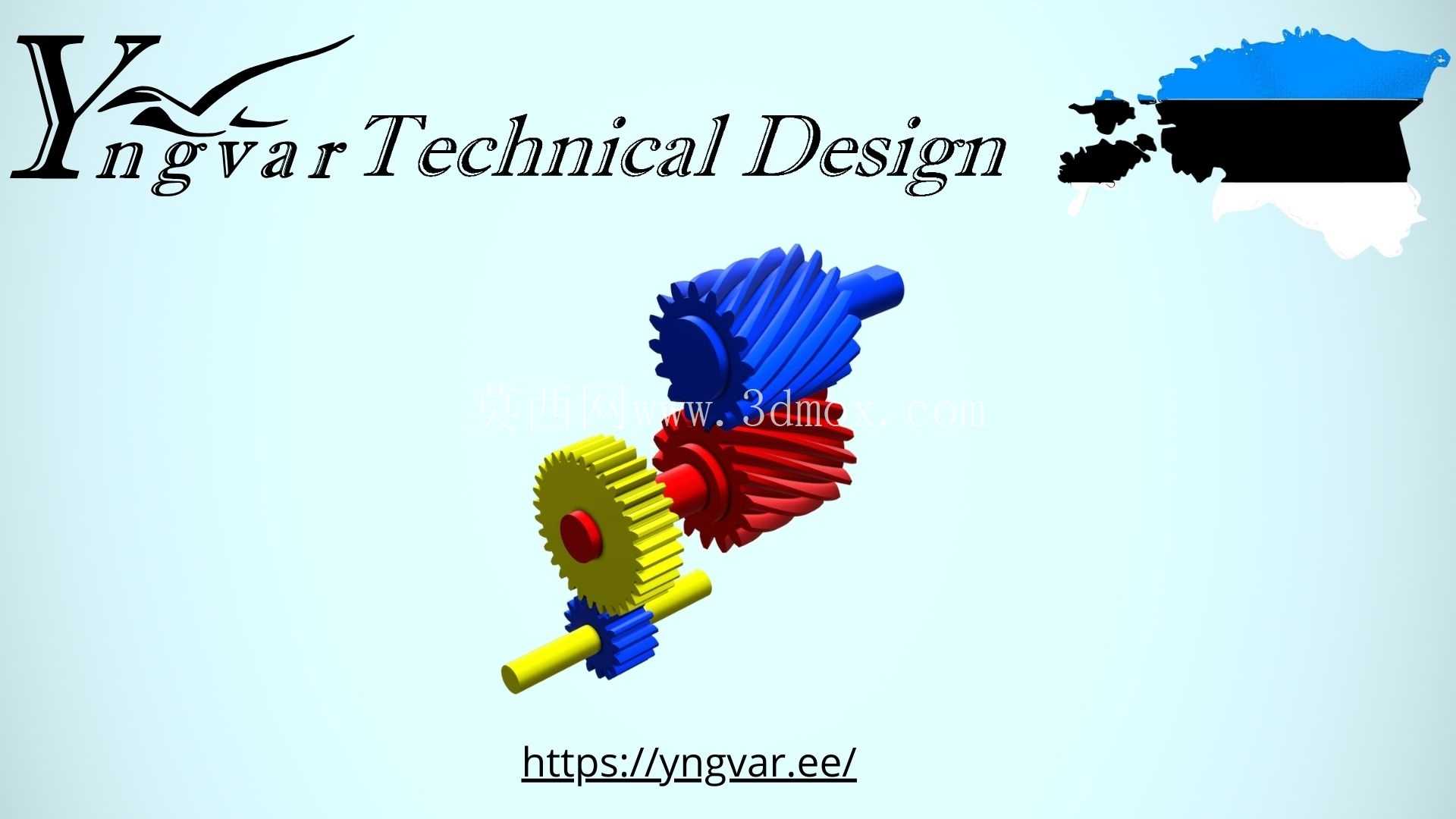

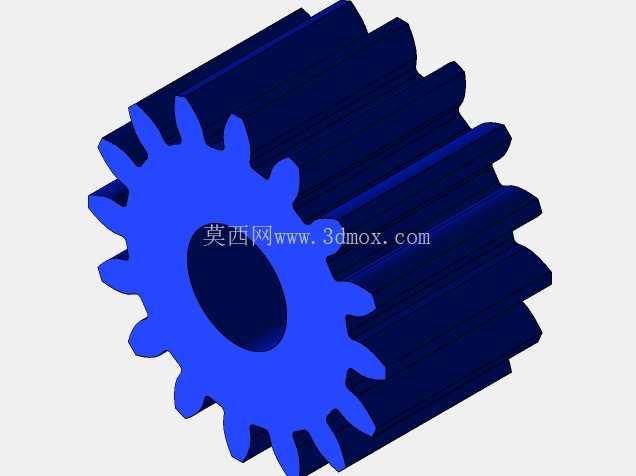

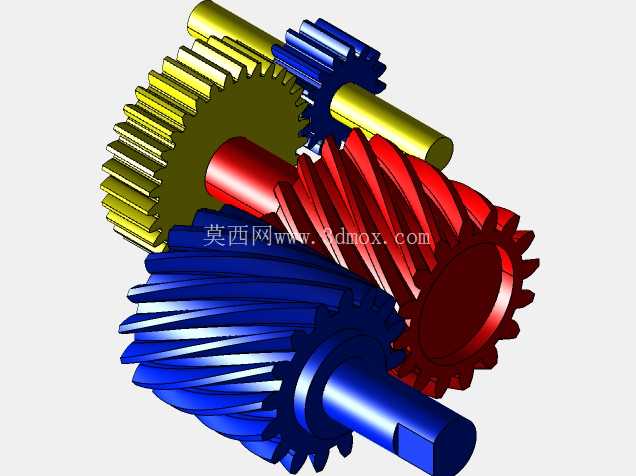

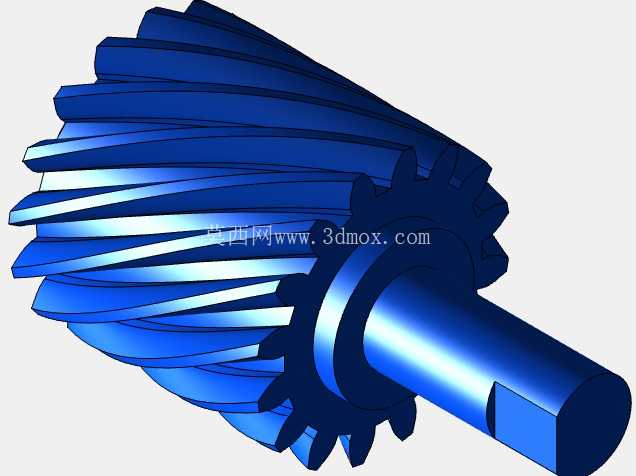

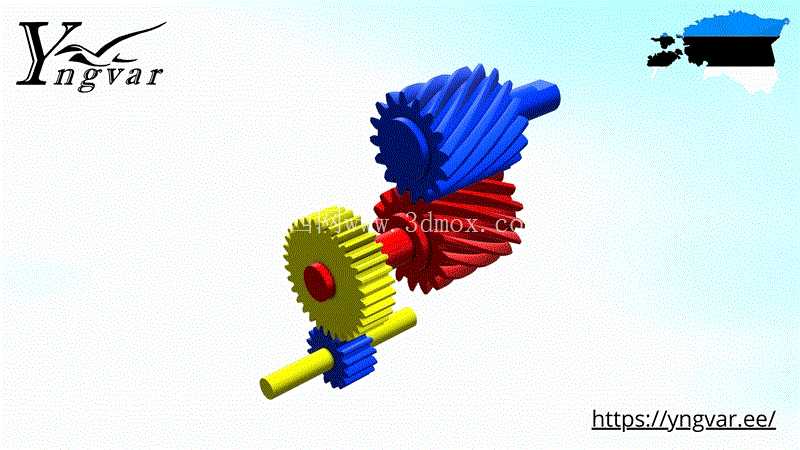

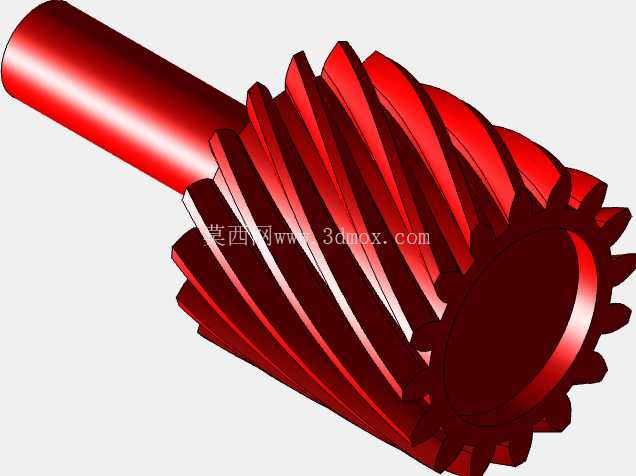

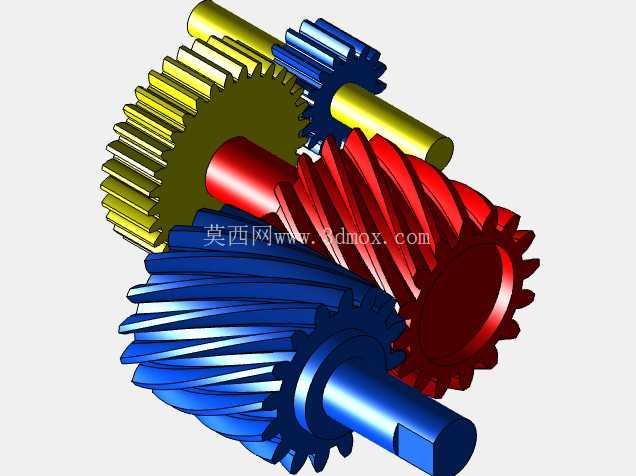

在各类需要动力换向、扭矩传递的机械传动场景中,不同齿形齿轮的组合应用是解决空间布局、传动效率、载荷分配问题的常见方案。这套斜齿轮与正齿轮组合的传动结构,可同时实现平行轴与交错轴方向的动力传递,适配小型动力传输设备、精密传动机构、教具演示装置等多种场景的传动需求。从实际功能来看,正齿轮部分承担平行轴之间的动力传输,啮合过程中齿面接触线沿齿宽方向平行分布,传动过程无轴向分力,适合对轴向载荷控制要求较高、安装空间轴向尺寸受限的传动节点;斜齿轮部分则通过轮齿的螺旋角设计,实现交错轴之间的动力换向传递,啮合过程中轮齿逐步进入与退出啮合区域,传动冲击更小、运行噪音更低,同时重合度更高,可承受更大的瞬时载荷,弥补纯正齿轮传动在交错轴传动场景下的应用空白。设计过程中,首先根据传动比要求匹配各齿轮的模数与齿数,正齿轮采用标准渐开线齿形,齿顶高系数、顶隙系数均取通用标准值,保证啮合时的齿侧间隙处于合理范围,避免卡滞或回程误差过大;斜齿轮的螺旋角选取兼顾传动效率与轴向力大小,螺旋角过小则斜齿轮的传动平稳性优势无法体现,螺旋角过大则会产生过大的轴向分力,提升支撑轴承的选型难度与安装结构的强度要求,最终选取的螺旋角可在平稳性与轴向载荷之间取得平衡。安装边界方面,整套传动组件的轴系分为两层平行布置,下层轴上固定小模数正齿轮与蓝色斜齿轮,上层轴上固定大模数正齿轮与红色斜齿轮,两轴的中心距根据啮合齿轮的分度圆直径计算确定,安装时需保证各齿轮的轴向定位精度,避免斜齿轮啮合时出现偏载导致齿面磨损加剧;轴的两端采用标准支撑结构,预留轴承安装位,可适配常用的深沟球轴承或滑动轴承,轴端预留动力输入与输出的连接位,可通过联轴器、带轮等结构与动力源、执行端连接。外形尺寸上,整套组合结构的外轮廓根据齿轮的最大回转半径确定,各齿轮的齿顶圆之间预留足够的安全间隙,避免运转过程中出现齿顶碰撞,同时整体结构紧凑,可直接嵌入小型设备的传动腔体内,无需额外占用过多安装空间。实际应用中,这类组合传动结构常出现在小型机床的进给传动单元、自动化设备的分料机构传动端、教学用机械传动演示台等场景,正齿轮段负责将输入动力稳定传递至斜齿轮段,斜齿轮段完成动力的换向输出,两种齿形的齿轮配合使用,既保留了正齿轮加工简单、安装调试方便、无轴向力的优势,又发挥了斜齿轮传动平稳、承载能力强、可实现交错轴传动的特点。建模过程中,齿形的生成严格遵循渐开线生成原理,斜齿轮的齿面通过螺旋线扫描生成,保证齿形的精度符合啮合要求,各零件之间的装配约束完全按照实际安装关系设置,可直观演示齿轮啮合的运动过程,观察不同齿形齿轮啮合时的接触状态,也可用于验证传动比、干涉检查等设计环节,为实际加工装配提供参考。在载荷传递特性上,正齿轮啮合时的载荷沿齿宽同时加载,适合中低转速下的动力传递,斜齿轮啮合时的载荷沿齿宽逐步加载,高速运转时的振动与噪音明显低于正齿轮,两者组合使用时,可根据设备的转速工况将不同转速段的传动匹配对应齿形的齿轮,优化整套传动系统的运行稳定性。安装调试时,需先调整两轴的平行度误差,保证齿轮啮合时的齿面接触斑点处于齿面中部,避免出现边缘接触导致的早期磨损,斜齿轮的轴向定位可通过轴肩与挡圈配合实现,保证啮合齿宽达到设计值,避免齿宽方向啮合长度不足导致的单齿载荷过大。
