带安装孔位的重载人字齿轮传动结构

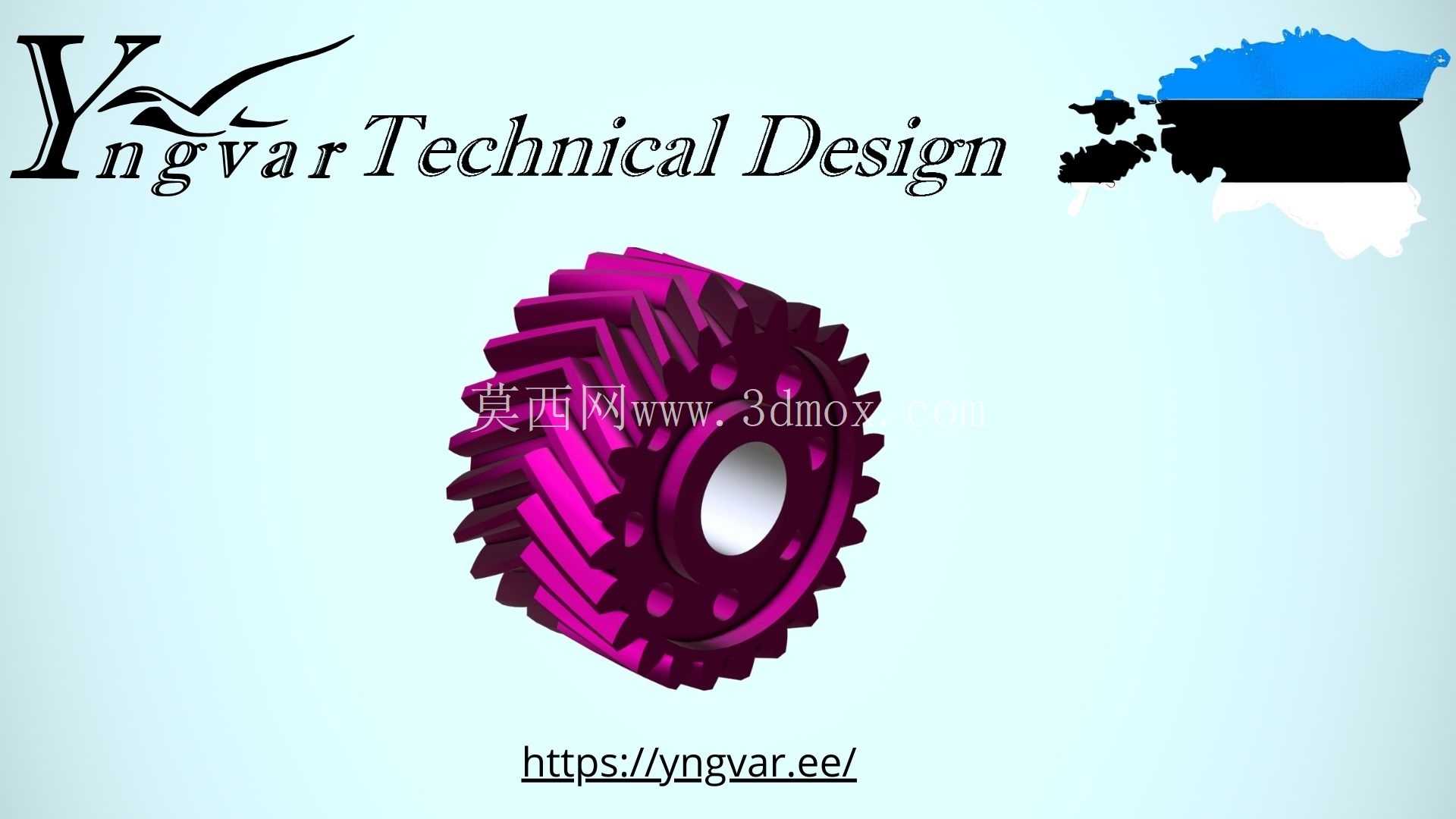

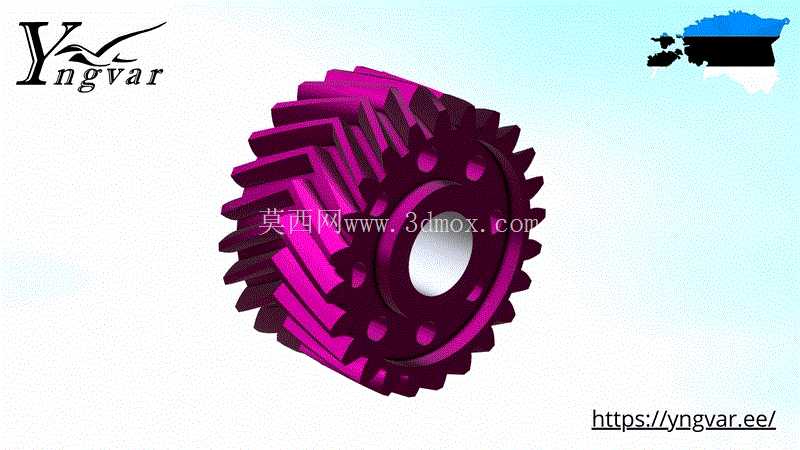

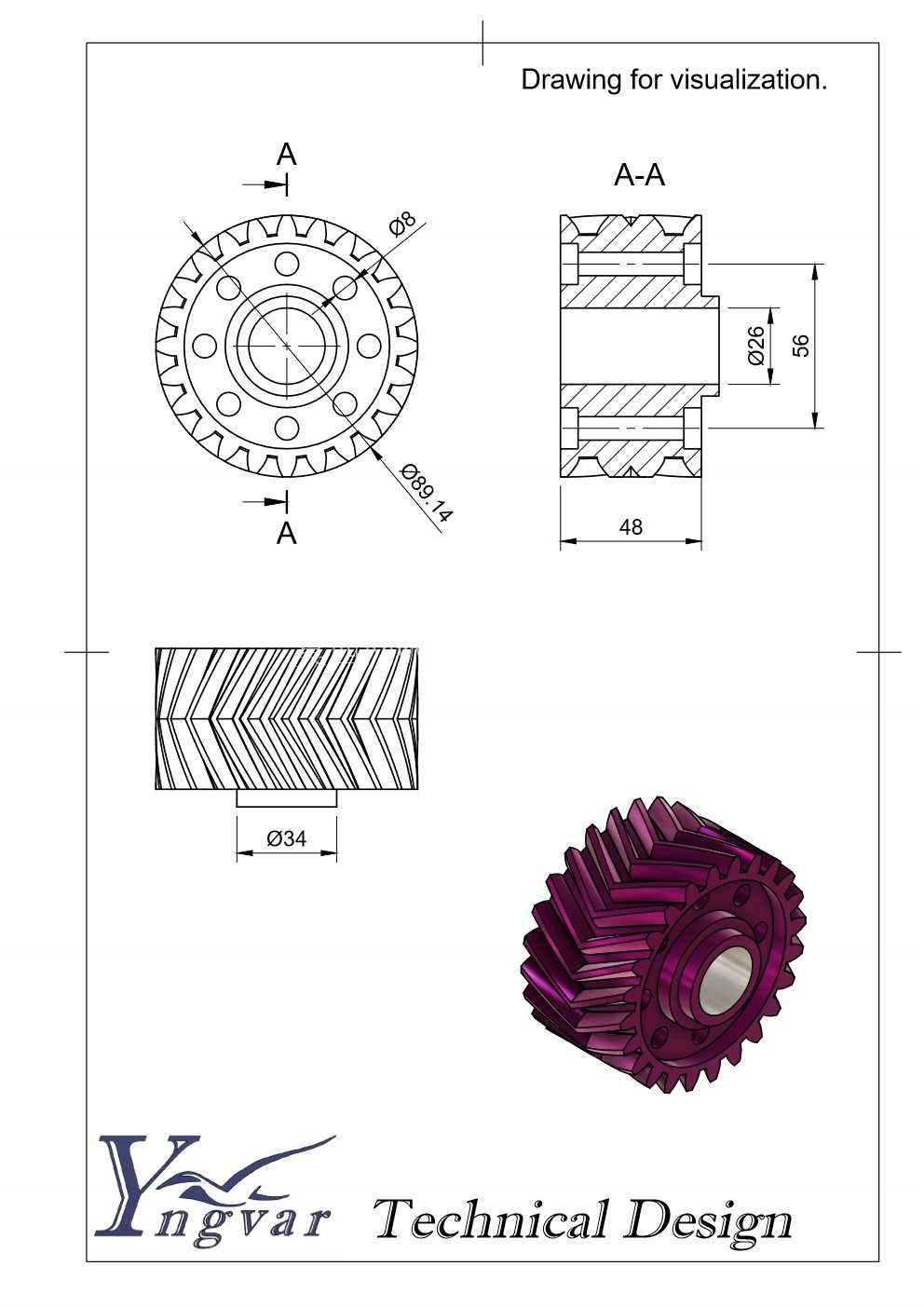

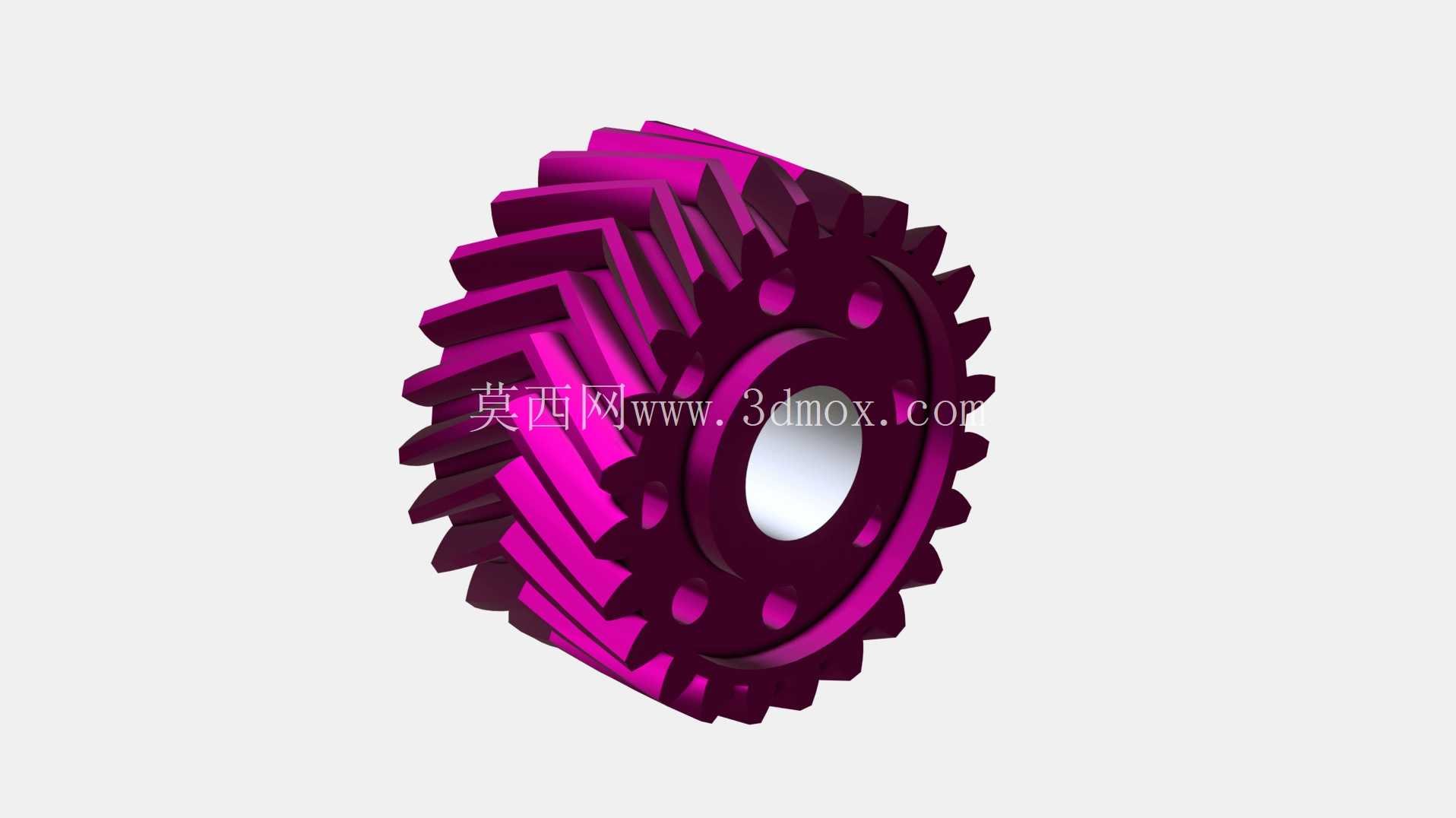

在矿山输送、重型冶金轧机、大型船舶主传动这类对传动平稳性、承载能力要求极高的工况场景里，普通直齿轮啮合冲击大、斜齿轮存在轴向分力的缺陷会被持续放大，不仅会加剧轴承端的轴向负载，长期运行还容易出现轴系窜动、齿面偏磨的问题，人字齿轮的结构设计正是为了针对性解决这类传动痛点。这款人字齿轮采用左右对称的旋向齿形组合设计，相当于把两个参数完全一致、旋向相反的斜齿轮沿轴向整合为一体，啮合传动过程中，左右两侧齿面产生的轴向分力会在齿轮本体内部相互抵消，不需要额外在轴系上加装大规格的止推轴承来平衡轴向力，能有效压缩整个传动箱的轴向安装空间，同时降低轴承选型的负载等级要求，减少整套传动系统的硬件成本。从结构细节来看，齿轮中心设置了标准的通孔安装位，孔壁预留了键槽加工的基准位置，可根据配套轴径的实际尺寸选择平键或者花键连接的方式，保证扭矩传递过程中不会出现相对打滑；齿圈与轮毂之间均匀分布了多个圆形减重孔，这些孔位并非随意开设，位置经过受力仿真校核，避开了齿根到轮毂的应力传递路径，在不降低轮齿整体抗弯强度的前提下，有效减轻了齿轮自身的转动惯量，减少设备启动、换向瞬间的冲击负载，同时也为传动过程中的热胀冷缩预留了微量形变空间，避免高速重载下轮体出现应力集中开裂的问题。齿形参数设计上，采用了优化后的螺旋角取值，既保证了啮合过程中同时参与啮合的轮齿对数足够多，让传动过程更平稳、噪音更低，又不会因为螺旋角过大导致齿面滑动摩擦占比过高，加剧齿面磨损；齿顶部分做了微量的修缘处理，能抵消轮齿受载变形带来的啮合干涉，减少入啮、出啮瞬间的冲击载荷，延长齿轮的实际使用寿命。实际选型适配过程中，需要重点核对安装边界尺寸：首先是中心安装孔的配合公差，要根据传动系统的载荷特性选择过渡配合或者小过盈配合，避免运行过程中出现跑圈问题；其次是齿轮的齿顶圆直径要和传动箱的内部预留间隙匹配，保证运转过程中不会和箱体内壁、润滑油路管路发生剐蹭；另外齿轮的轴向总宽度要和轴系上的定位套、轴承内圈的安装尺寸匹配，保证装配后轮齿的啮合中心距和设计值完全一致，避免出现偏载。在润滑方式的适配性上，这款齿轮既适配油浴润滑的低速重载工况，也能适配喷油润滑的高速传动场景，齿面的粗糙度设计满足流体动压润滑油膜的形成要求，能在啮合齿面之间形成稳定的油膜，减少金属直接接触带来的磨损。和普通双斜齿轮相比，这种一体式的人字齿轮没有中间的退刀槽结构，轴向尺寸更紧凑，轮齿的整体刚性更好，能承受更大的冲击载荷，适合在正反转切换频繁、负载波动大的传动场景中使用，比如重型输送机的驱动端、轧钢设备的主传动箱、船舶的主减速系统等，能在长期连续运行的工况下保持稳定的传动精度，减少设备停机维护的频次。建模过程中，齿面的渐开线曲面、螺旋线的导程参数都经过严格的参数化校核，左右两侧齿形的对称度公差控制在合理范围内，保证装配后两侧齿面的受力均匀，不会出现单侧齿面过载磨损的问题；减重孔的位置和直径也经过拓扑优化，在实现轻量化的同时保证轮体的动平衡精度满足高速运转的要求，避免运行过程中出现额外的振动。
