多孔螺纹安装基准定位块结构设计

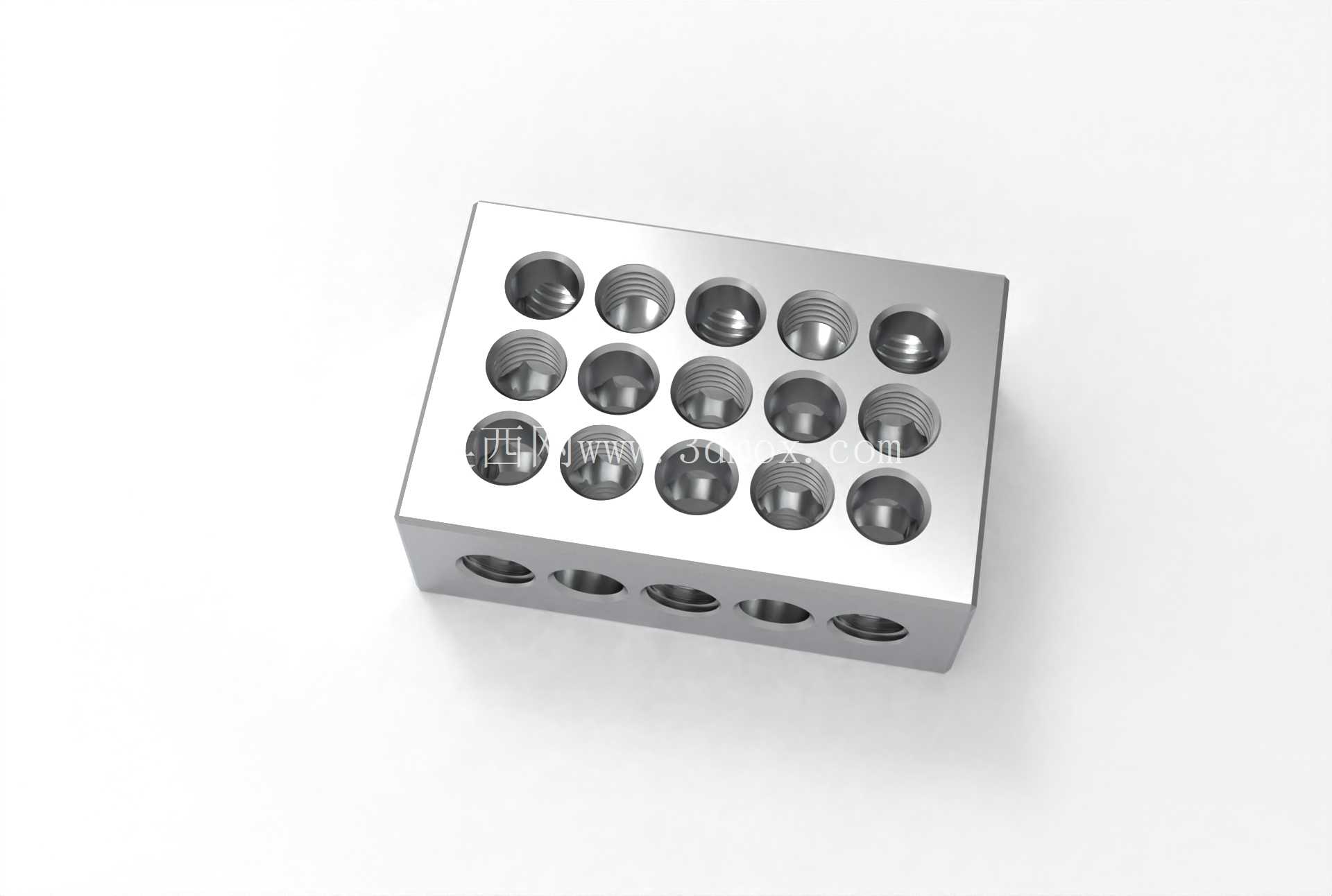

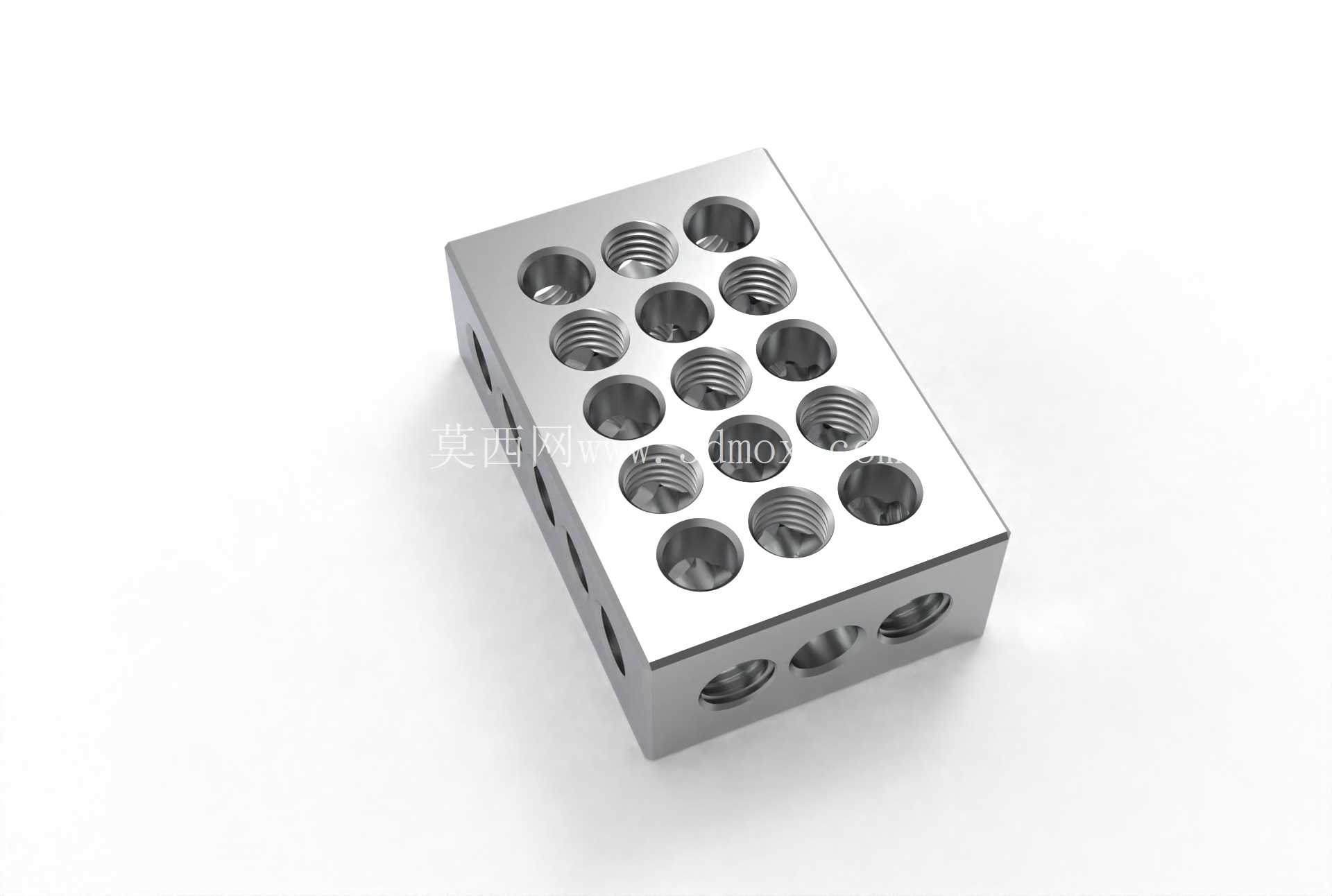

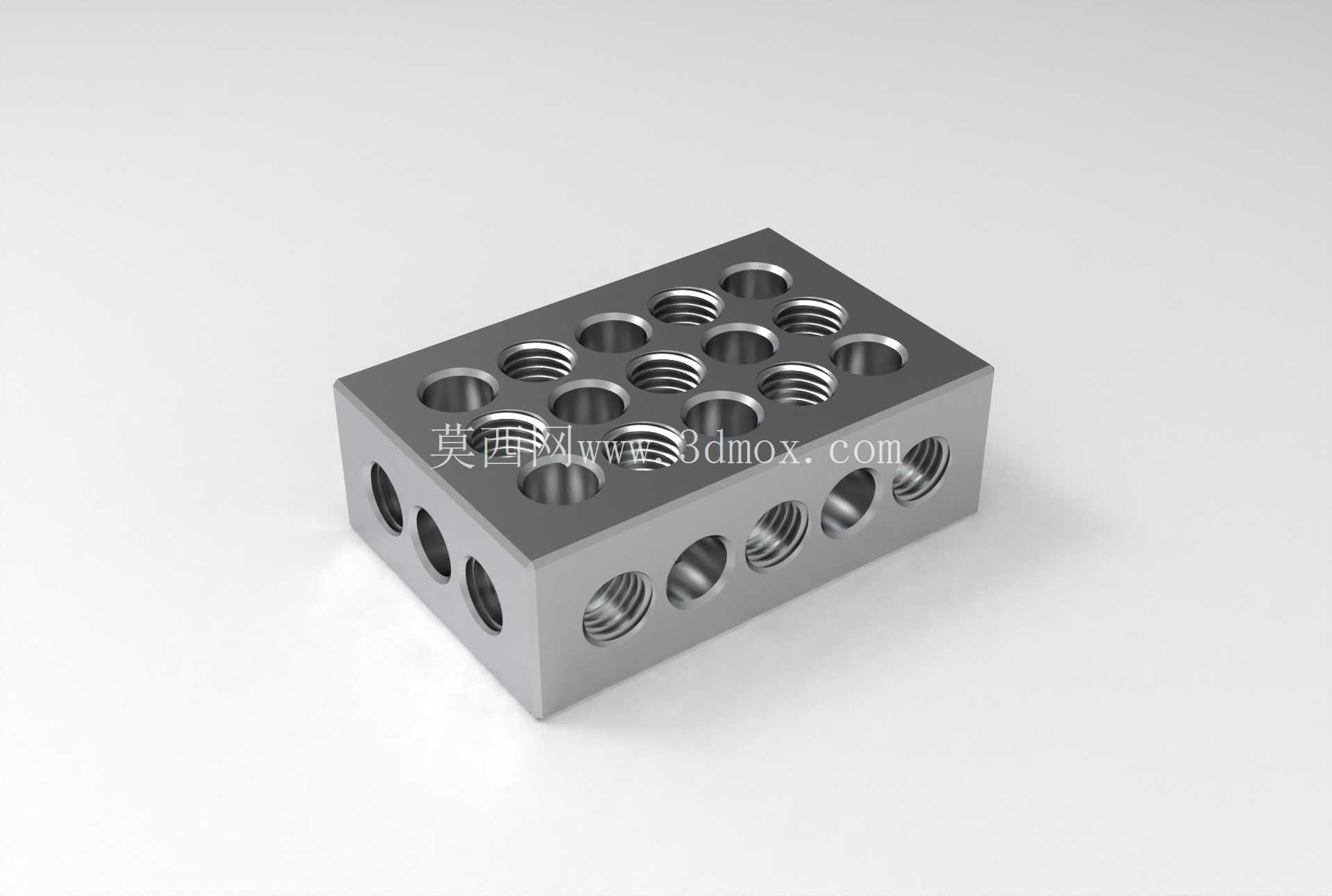

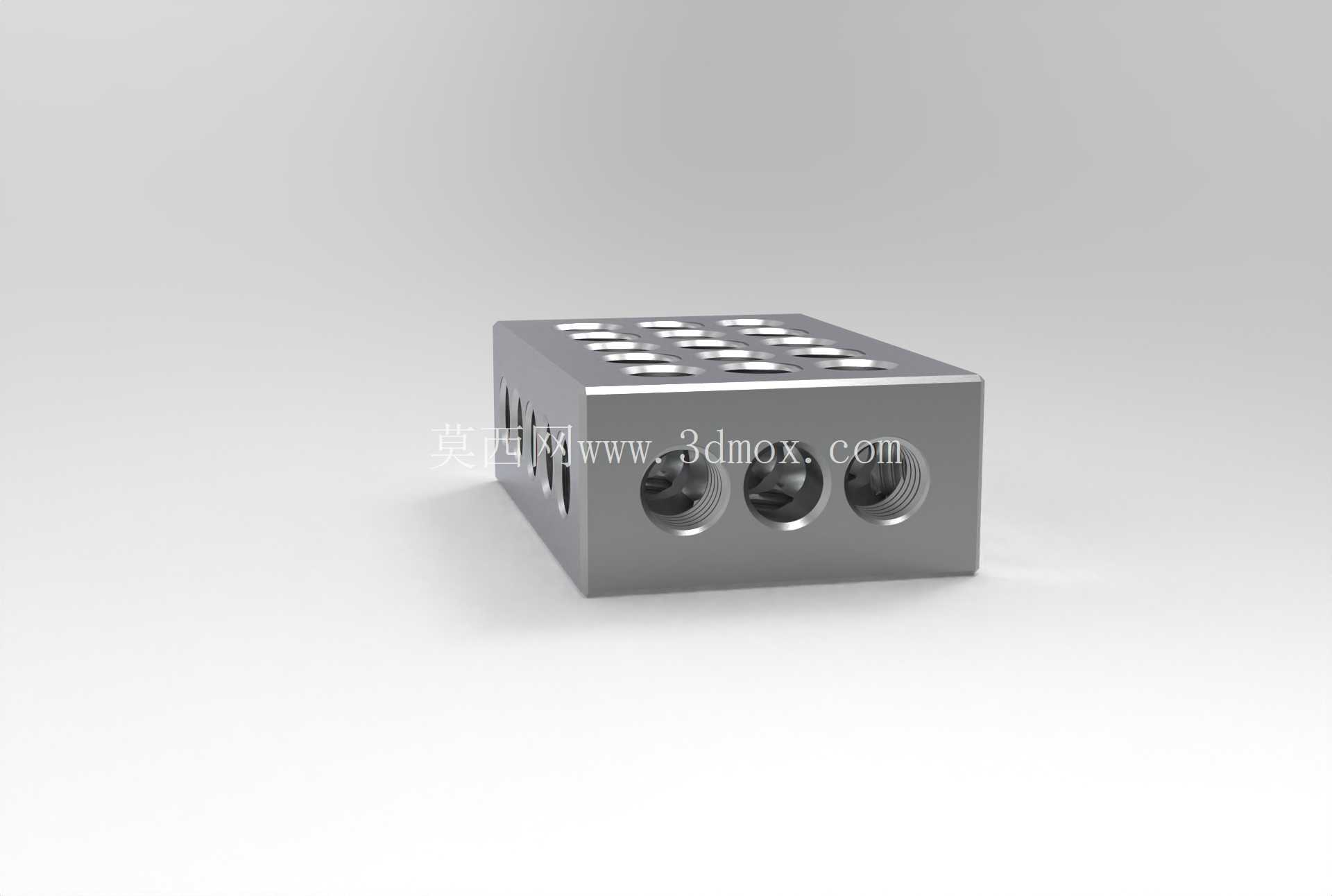

在自动化装配、精密检测以及小型工装搭建的场景里，这类多孔螺纹基准块是出镜率极高的基础构件，很多时候整套工装的重复定位精度，从根源上就取决于这类基准块的加工精度与安装刚性。不同于普通的安装垫块，这个构件的顶面与相邻两个侧面都加工了成阵列排布的内螺纹孔，三个安装面的孔位完全遵循正交排布逻辑，不管是从哪个正交面接入紧固件，都能保证安装后的辅件与基准面保持严格的垂直或平行关系，不需要额外做角度校准，能大幅缩短工装搭建的调机时间。

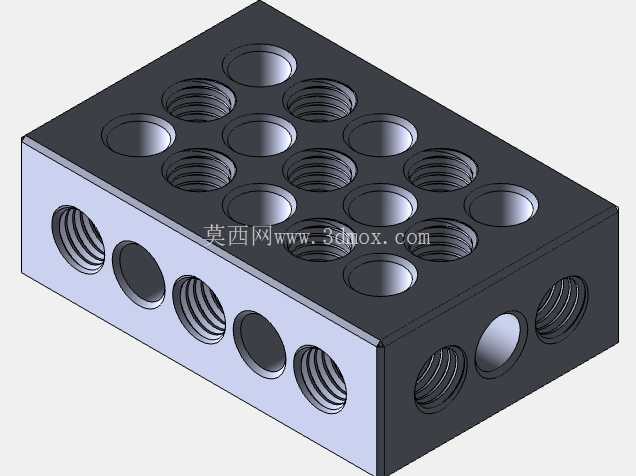

从结构设计逻辑来看，整个块体采用长方体构型，六个面中三个互相垂直的工作面都做了平面度处理，作为整个安装体系的基准面，未做孔加工的三个面则作为安装贴合面，用来和设备台面、支架立面做刚性连接。孔位排布上，顶面采用4行4列的等距阵列，相邻螺纹孔的中心距保持统一公差，侧面的孔位则对应顶面孔的行列位置做同轴设计，也就是说部分孔是贯穿相邻两个工作面的，这种设计能让紧固件从不同方向锁紧时，受力点保持在同一轴线上，避免出现附加弯矩导致块体变形。所有内螺纹孔的入口处都做了微小的倒角处理，一来可以去除机加工产生的飞边毛刺，避免紧固件安装时出现螺纹错牙，二来也能引导螺丝顺利旋入，减少装配时的对位时间。

实际使用过程中，这类基准块往往作为小型工装的核心基座使用，比如在桌面级装配工位上，可以直接将块体固定在铝型材工作台的T型槽上，利用顶面和侧面的螺纹孔安装气缸支架、传感器安装座、定位挡块甚至小型直线导轨，不需要额外加工过渡连接板，所有辅件的安装位置都可以通过孔位快速调整，适配不同尺寸工件的装夹需求。在精密检测工位上，这类块体可以作为三次元测量的辅助基准，将工件固定在块体上之后，不需要重新建立坐标系，就能通过块体本身的正交基准快速完成工件的找正，减少测量前的准备时间。

设计这类构件的时候，首先要考虑的是块体的整体刚性，所以壁厚不能过薄，尤其是螺纹孔的有效啮合长度要满足锁紧力要求，避免反复拆装之后出现螺纹滑牙的问题。其次是孔位的位置度公差，相邻孔的中心距偏差要控制在0.02mm以内，同面的孔位轴线要和基准面保持垂直，偏差不能超过0.01mm/100mm，否则安装长条形辅件的时候会出现别劲的情况，影响工装的运行顺畅度。安装边界上，块体的整体外形尺寸适配常规的小型工装安装空间，底部的安装面预留了足够的避让空间，不管是用T型螺栓还是内六角螺丝固定，都不会出现螺丝头突出基准面的情况，不会干涉后续安装的其他构件。三个工作面的边缘都做了微小的倒角处理，避免安装时锋利的边缘割伤操作人员，也能减少块体磕碰之后出现边缘崩缺，影响基准面的平面度。

不同于定制化的专用工装基座，这种标准化的多孔基准块可以重复利用，一套项目做完之后可以拆解下来用到其他工位上，不需要重新加工基座，能有效降低工装的制作成本。而且因为所有孔位都是标准化阵列排布，设计辅件的时候不需要重新匹配安装孔位，只需要按照统一的孔距设计安装孔，就能实现快速互换，对于多品种小批量的生产场景来说，这种构件的适配性非常强，能大幅缩短工装的设计和制作周期。在实际建模过程中，这类零件需要重点关注螺纹孔的深度与块体壁厚的匹配关系，避免出现螺纹孔打通非安装面的情况，同时要保证所有孔位的阵列逻辑一致，减少建模时的特征错误，加工时也能通过数控设备一次装夹完成多个面的孔加工，保证位置精度。
