多规格螺纹端U型压紧夹具结构设计

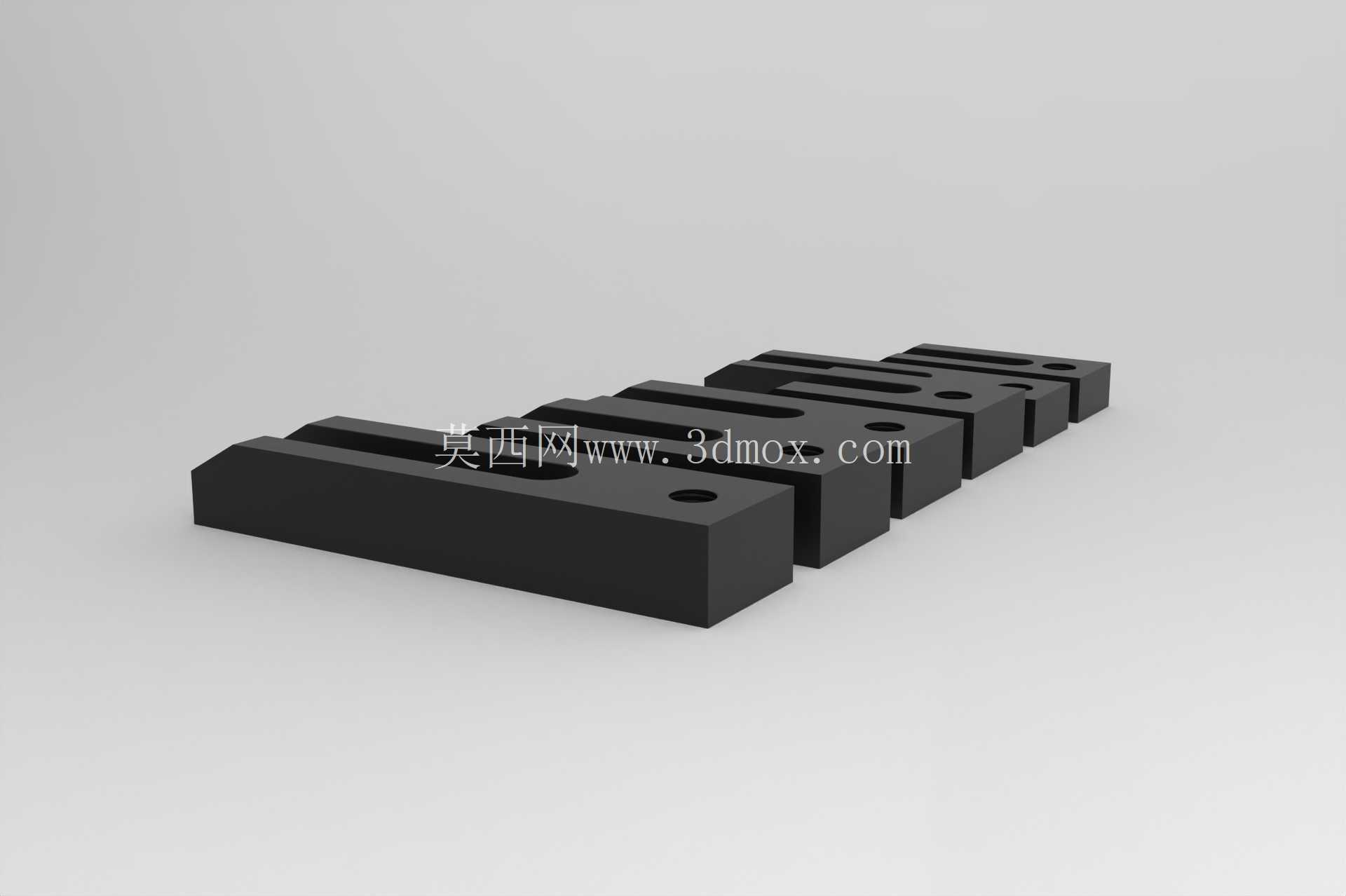

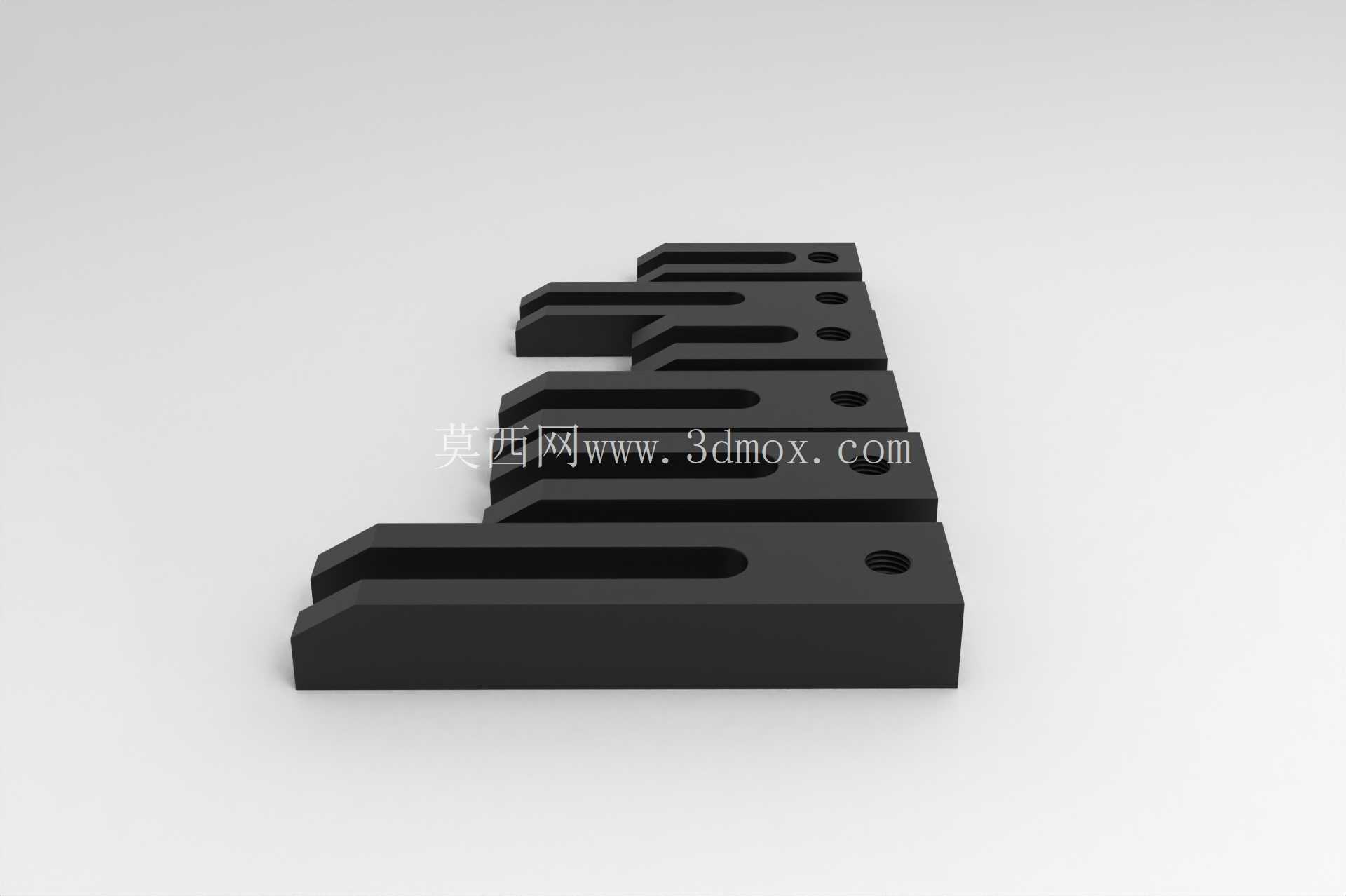

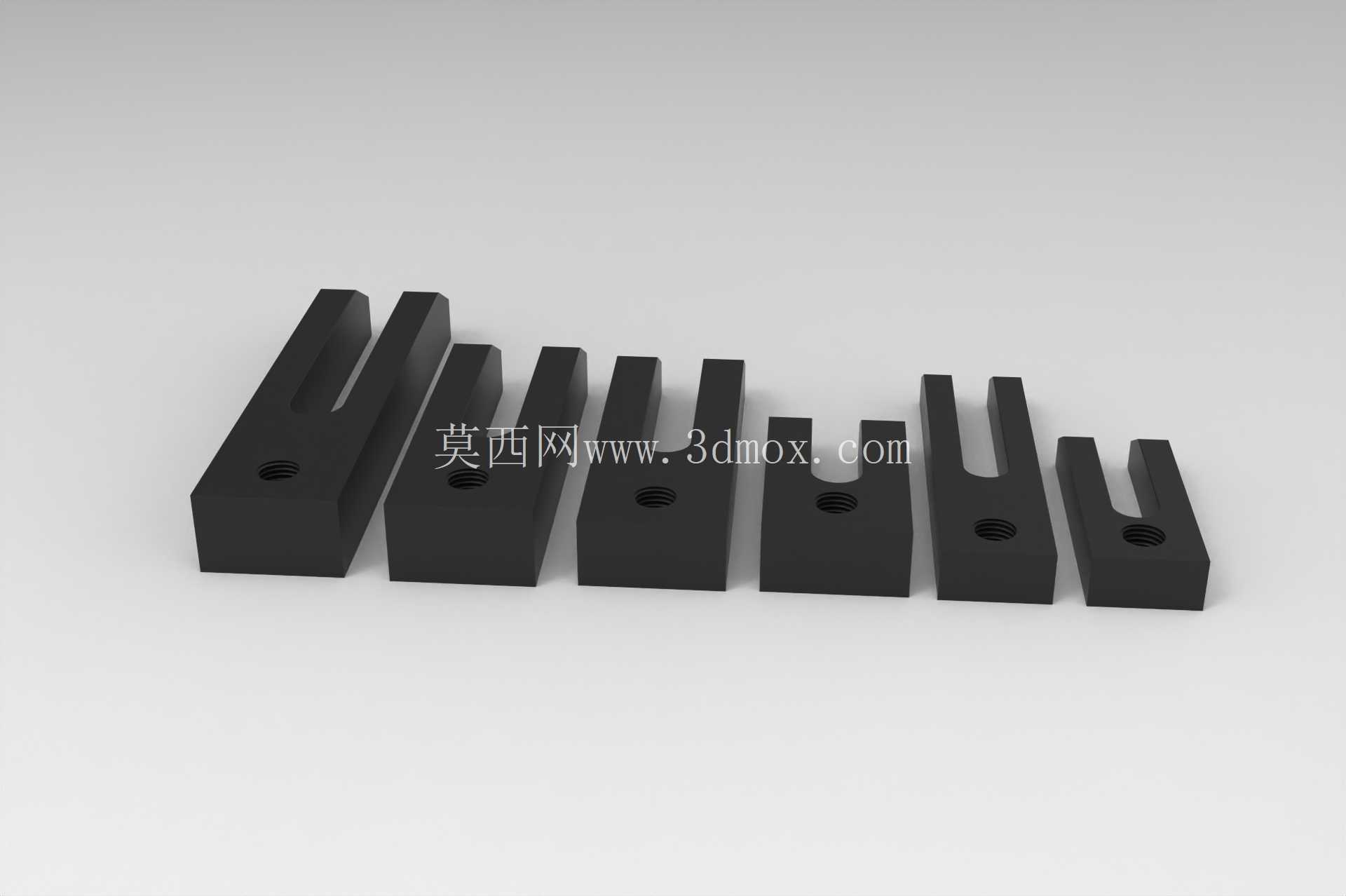

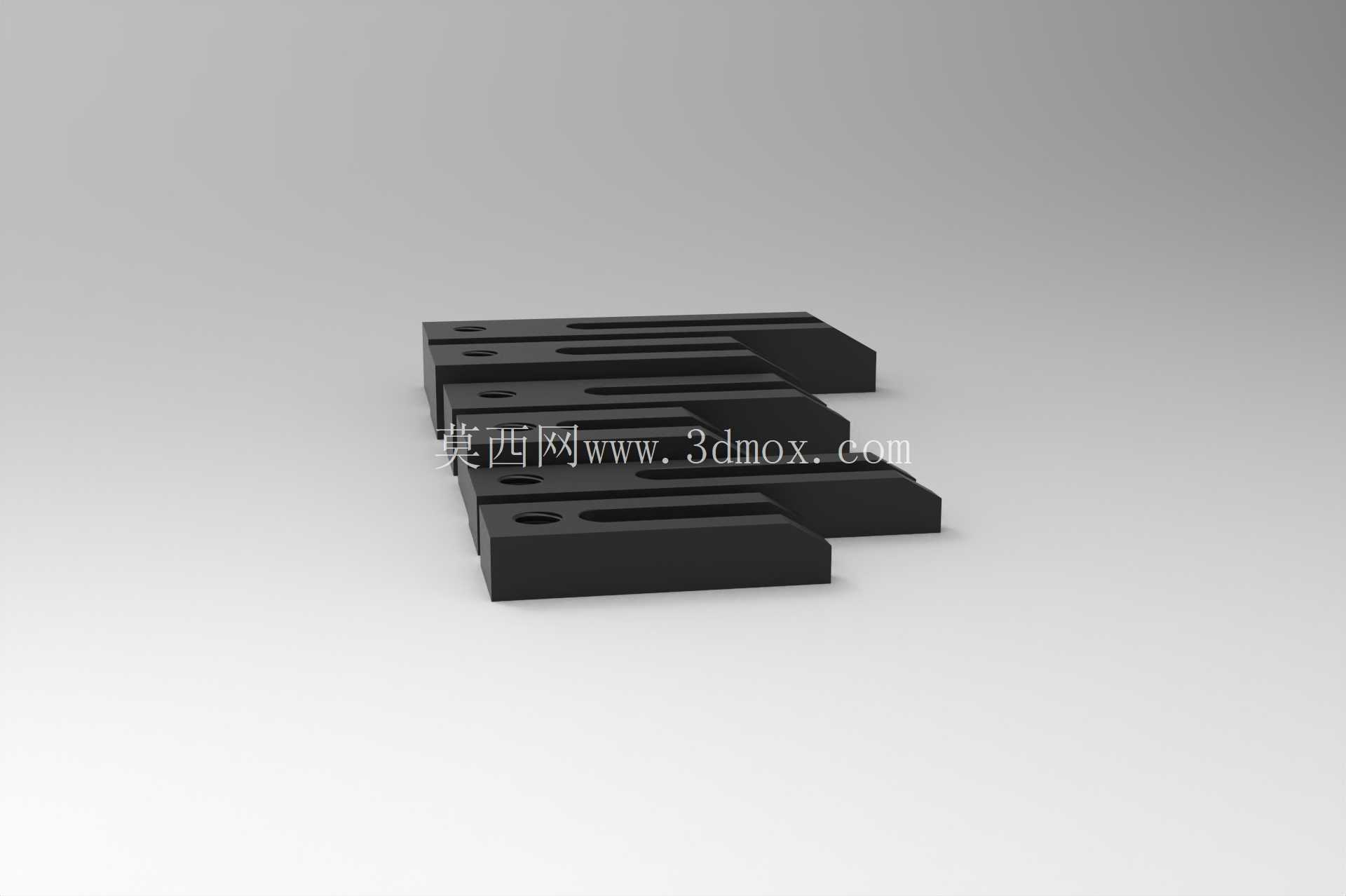

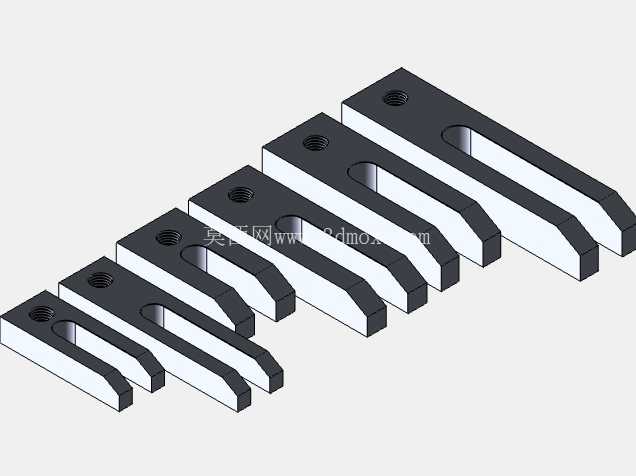

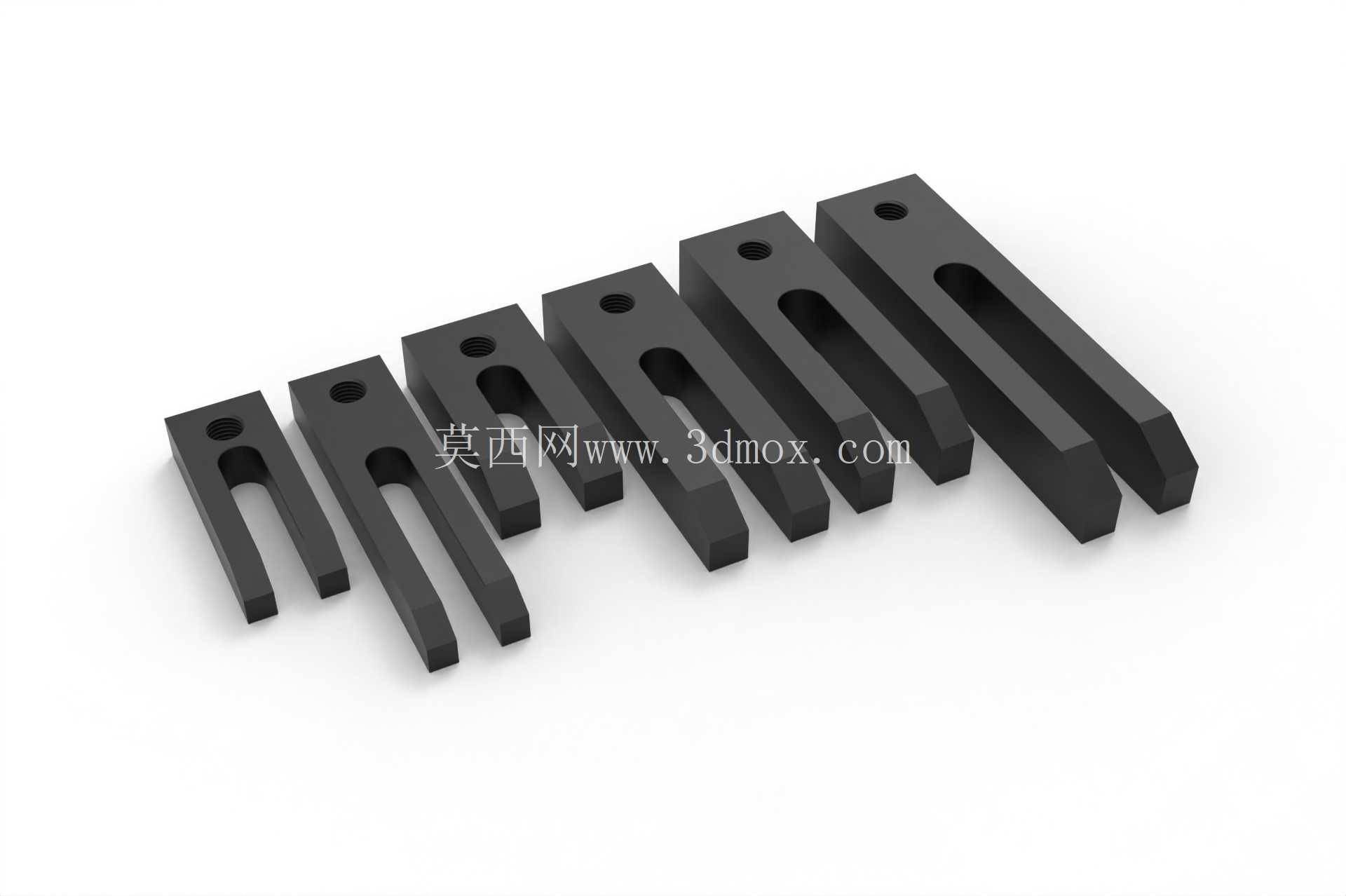

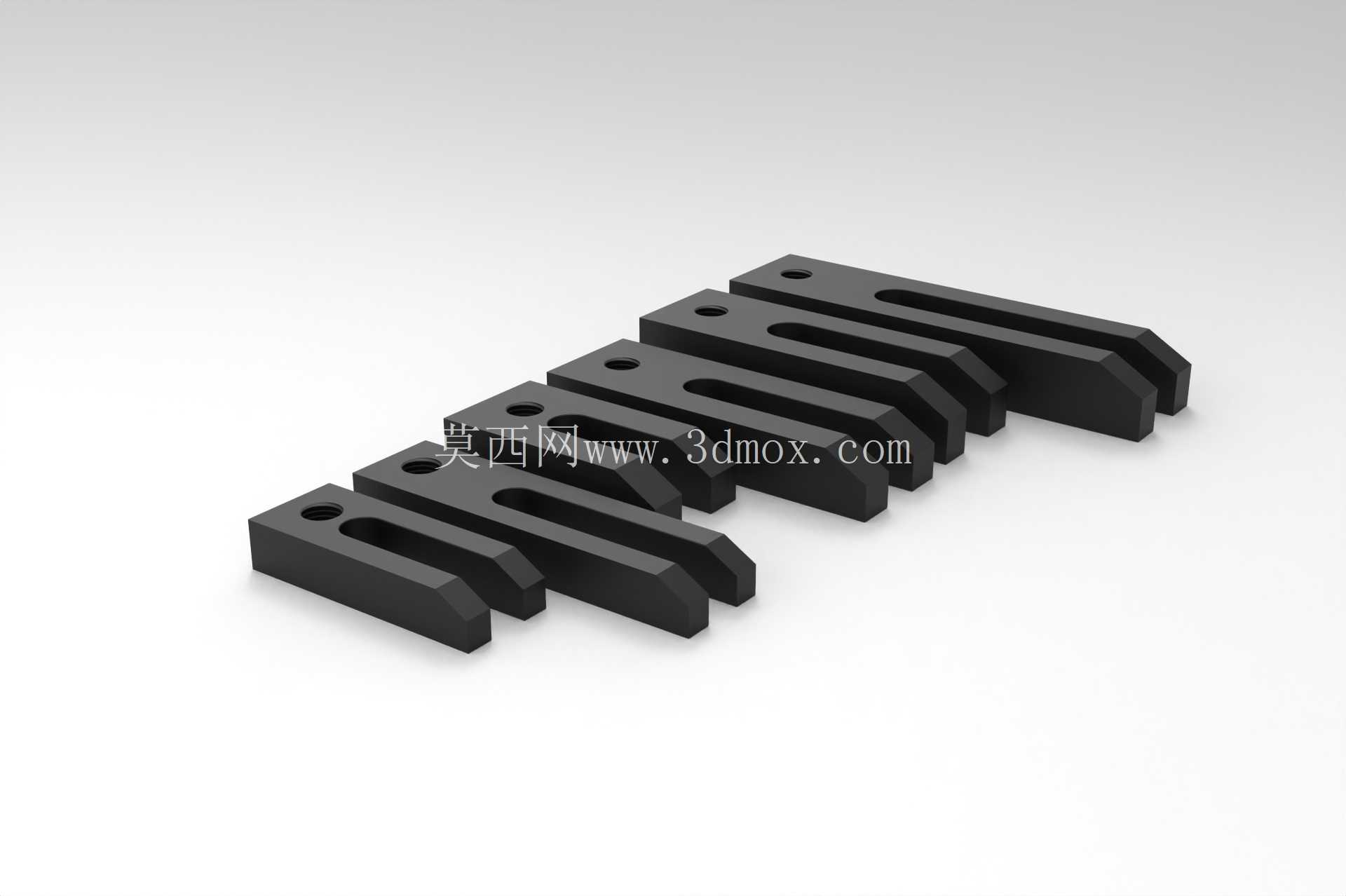

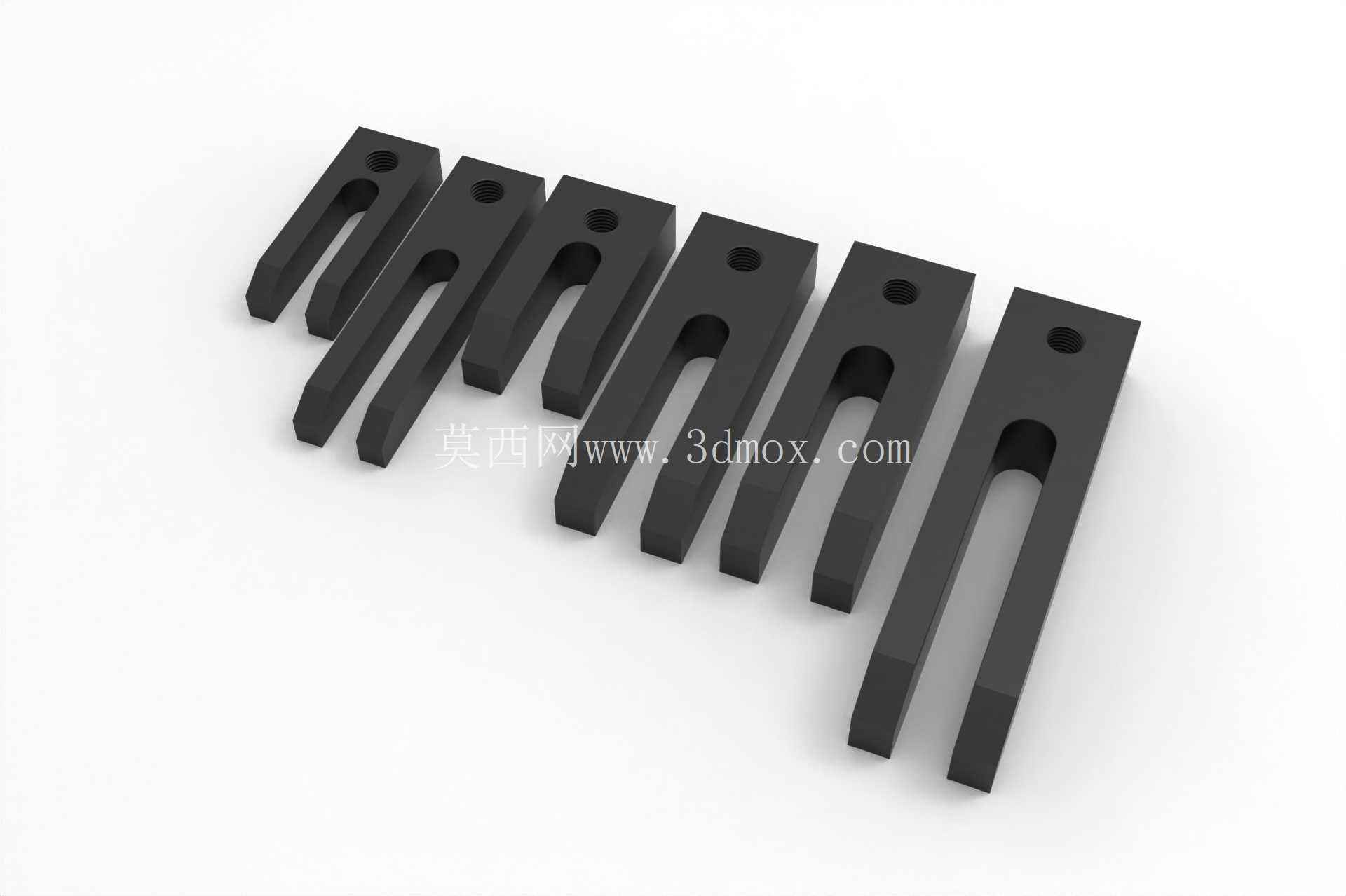

这套螺纹端U型夹属于机床装夹作业里的高频使用压紧元件，日常在铣床、钻床、加工中心的工件装夹环节，以及工装台的辅助定位场景中都能见到它的身影，核心作用是配合T型槽螺栓、压紧螺母，将待加工工件或者工装模块牢牢固定在机床工作台面上，避免切削过程中工件出现位移、振颤，保障加工精度与作业安全。从结构设计来看，整套夹具体覆盖了多种开口深度与长度规格，能够适配不同高度的工件压紧需求，夹体整体采用长条形U型开口结构，开口端做了斜切导向处理，在穿入T型槽螺栓时不需要完全拧下螺母，只需松开足够间隙就能将夹体卡入螺栓杆部，大幅缩短装夹调整的辅助时间，这也是车间一线操作工人更偏好这类U型夹的核心原因——相比整块式的压板块，它的调整灵活度要高很多。夹体的非开口端设置了同轴的螺纹安装孔，这个结构一方面可以用来安装顶紧螺栓，在压紧斜面或者不规则工件时，通过调整顶紧螺栓的伸出长度来保证夹体压紧面与工件表面完全贴合，避免压伤工件表面或者出现压紧点虚接的问题；另一方面也可以作为辅助吊装或者定位的连接点，在大型工装组装时方便临时固定夹体位置。夹体的厚度与开口宽度做了匹配性设计，不同长度规格的夹体对应不同的截面厚度，长度越长的夹体截面厚度越大，这样的设计是为了平衡压紧力与夹体自身的刚性，避免长夹体在大扭矩压紧时出现弯曲变形，导致压紧力失效。从安装边界来看，这类U型夹的开口宽度适配常规的机床T型槽螺栓直径，能够直接兼容市面上绝大多数立式加工中心、普通铣床的工作台T型槽规格，不需要额外定制连接件；夹体的底面做了平面度处理，与工作台面或者垫铁接触时能够保证足够的接触面积，不会因为接触面过小出现压痕或者应力集中。在实际使用场景中，这类U型夹往往是成组搭配使用，针对不同的工件轮廓，选择对应长度的夹体，在工件的压紧受力点位置均匀布置，配合不同高度的垫铁调整夹体的水平度，保证压紧力垂直作用在工件承力面上。设计过程中需要重点考量夹体的受力分布，U型开口的根部是应力集中的核心区域，因此在根部位置做了圆弧过渡处理，避免直角结构带来的应力断裂风险，同时夹体整体采用调质处理的钢材加工，表面做发黑防锈处理，能够适应车间多切削液、多油污的作业环境，长期使用也不会出现锈蚀卡滞的问题。不同于专用夹具的定制化属性，这类通用型U型夹的互换性极强，同规格的夹体可以在不同设备、不同工装场景下通用，不需要针对单台设备单独备货，能够有效降低车间的工装耗材库存压力。在做三维建模的时候，需要重点还原U型开口的尺寸公差、螺纹孔的位置度，以及夹体端面的斜切角度，这些细节直接影响到后续实际加工出来的夹体能不能顺利适配标准件，能不能在实际装夹中顺畅调整位置；同时不同长度规格的夹体要做参数化关联，调整长度参数时截面厚度、开口深度、螺纹孔位置能够同步匹配，方便后续衍生不同规格的系列化产品。很多新手结构设计人员在做这类压紧夹具建模时，往往会忽略夹体底面与压紧面的平行度要求，实际上这个形位公差直接决定了压紧时的受力均匀性，如果平行度超差，压紧时夹体只会有单边接触工件，不仅压紧力不足，还很容易在工件表面压出凹痕，尤其是针对有色金属类的软质工件加工，这个细节的影响会被放大。另外夹体的开口长度设计也有讲究，开口长度需要预留至少三分之一的螺栓直径调整余量，避免因为工件尺寸误差、垫铁高度误差导致夹体无法卡入螺栓，同时开口的端部做了倒角处理，去除加工毛刺的同时，也能在卡入螺栓时起到导向作用，不需要反复对齐螺栓位置就能快速装夹。
