30比1传动比蜗轮蜗杆减速总成结构设计

在轻工输送、小型自动化生产线、教学实训台架这类对传动自锁有要求、输入转速偏高但输出扭矩需求中等的场景里，蜗轮蜗杆减速结构一直是选型清单里的常客，这套30:1减速比的蜗轮蜗杆组件，就是针对这类中小负载减速场景做的参数化建模，完全按照渐开线圆柱蜗杆啮合的几何计算逻辑搭建，没有做简化的齿形省略，能直接用于传动原理演示、结构干涉校验，也能作为非标设备减速单元设计的参考基底。

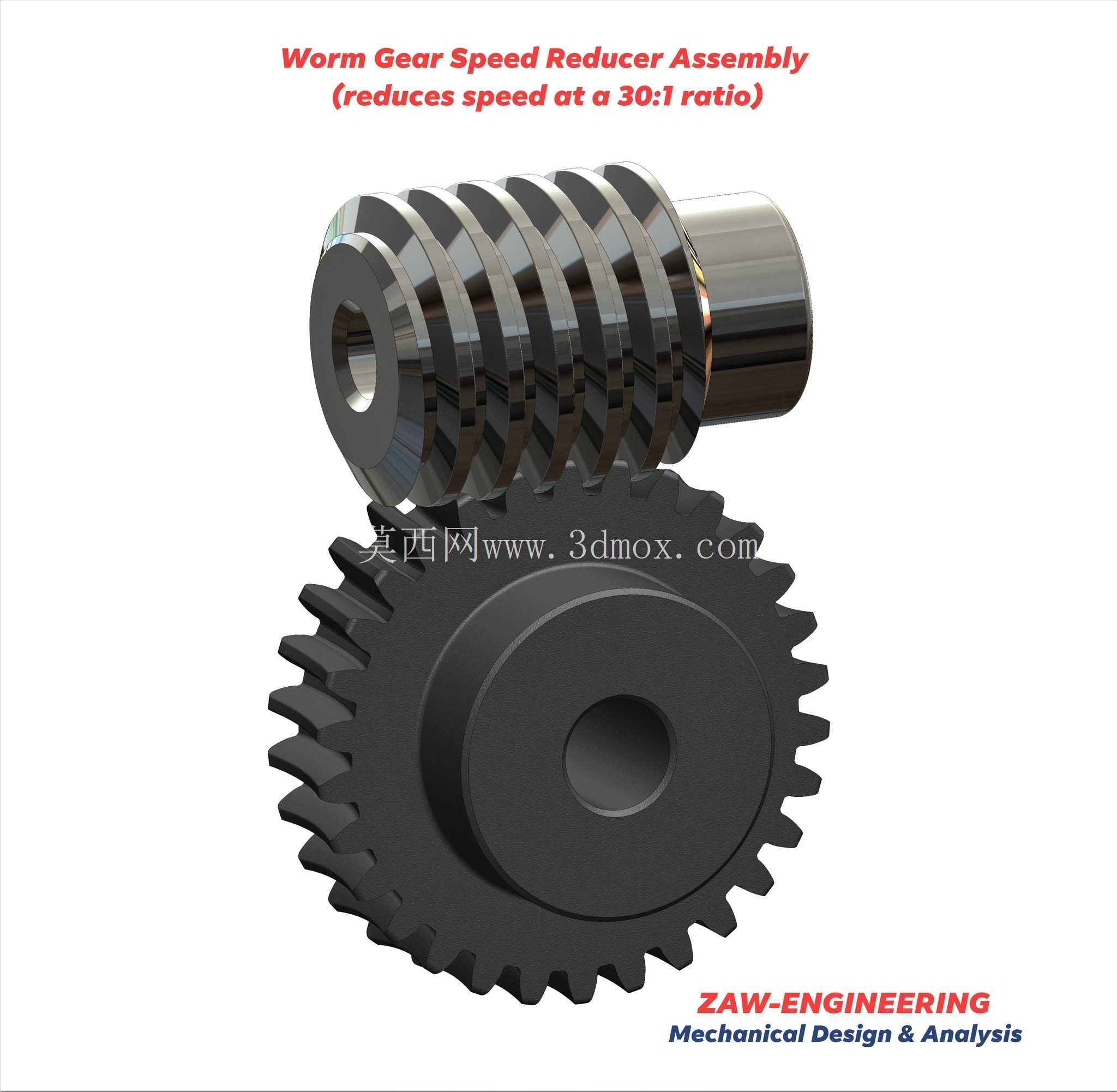

从实际使用的功能逻辑来看，这套组件核心是实现交错轴之间的运动传递，输入轴端的蜗杆和输出端的蜗轮轴线呈90度空间交错，单级就能实现30:1的大减速比，相比多级圆柱齿轮减速，单级结构就能把常见的1500转左右的电机输入转速，降到50转每分钟的输出转速，同时把输入扭矩放大30倍左右，还自带反向自锁特性——也就是只能由蜗杆带动蜗轮转动，蜗轮端无法反向驱动蜗杆，这一点在小型提升机构、倾角调整台这类需要防止负载倒转的场景里，能省掉额外的制动结构，简化整体设备的传动链设计。

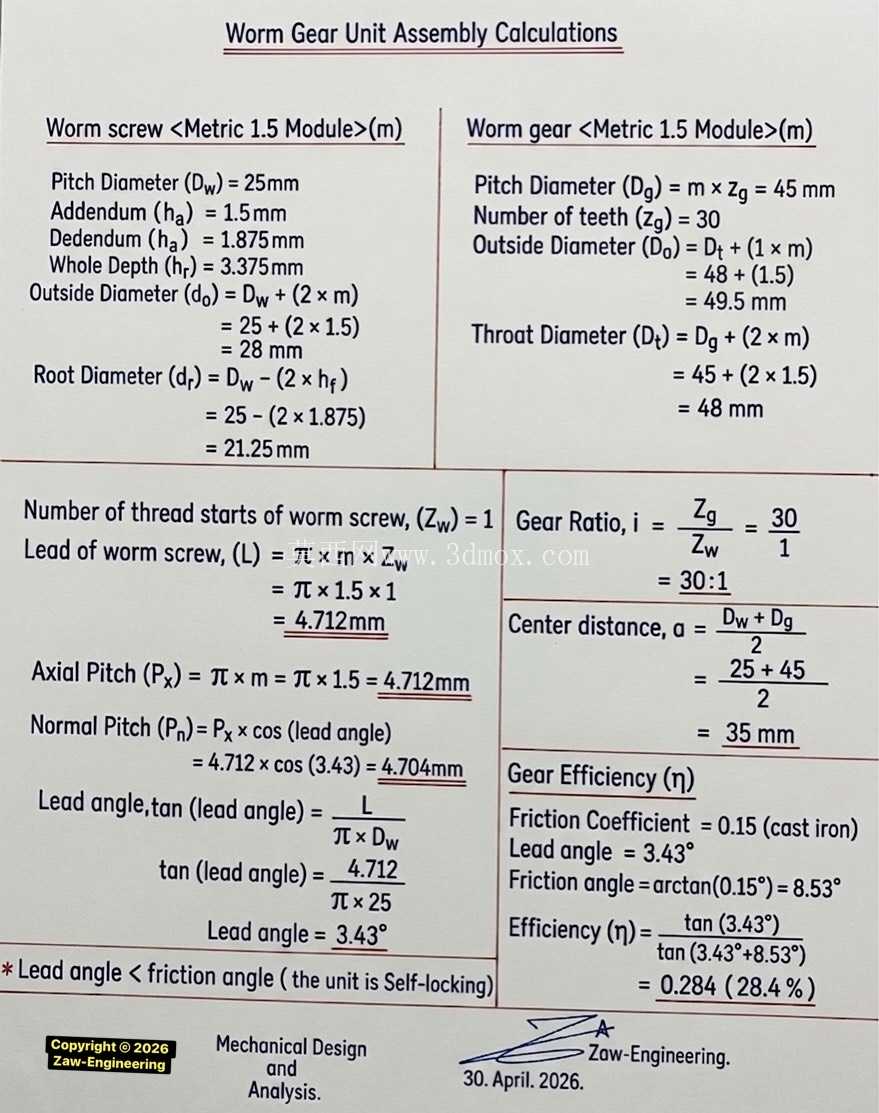

做这套结构建模的时候，首先是从啮合参数的匹配入手的，先确定蜗杆的头数为1，对应蜗轮的齿数为30，刚好匹配30:1的传动比，蜗杆的轴向模数和蜗轮的端面模数保持一致，齿形角取标准的20度，保证啮合的时候齿面接触是线接触而非点接触，减少传动过程中的应力集中。建模过程中没有对齿根过渡圆角、蜗杆轴端的安装轴颈做省略，蜗杆两端预留的轴颈尺寸是按照常用深沟球轴承的内圈配合尺寸做的，能直接匹配标准轴承的安装位，不需要后续再做轴颈的二次修改；蜗轮的中心孔也是按照常用的平键连接输出轴的尺寸做的，孔内预留了键槽的位置，安装的时候可以直接穿入输出轴，通过平键传递扭矩，不需要额外加工配合面。

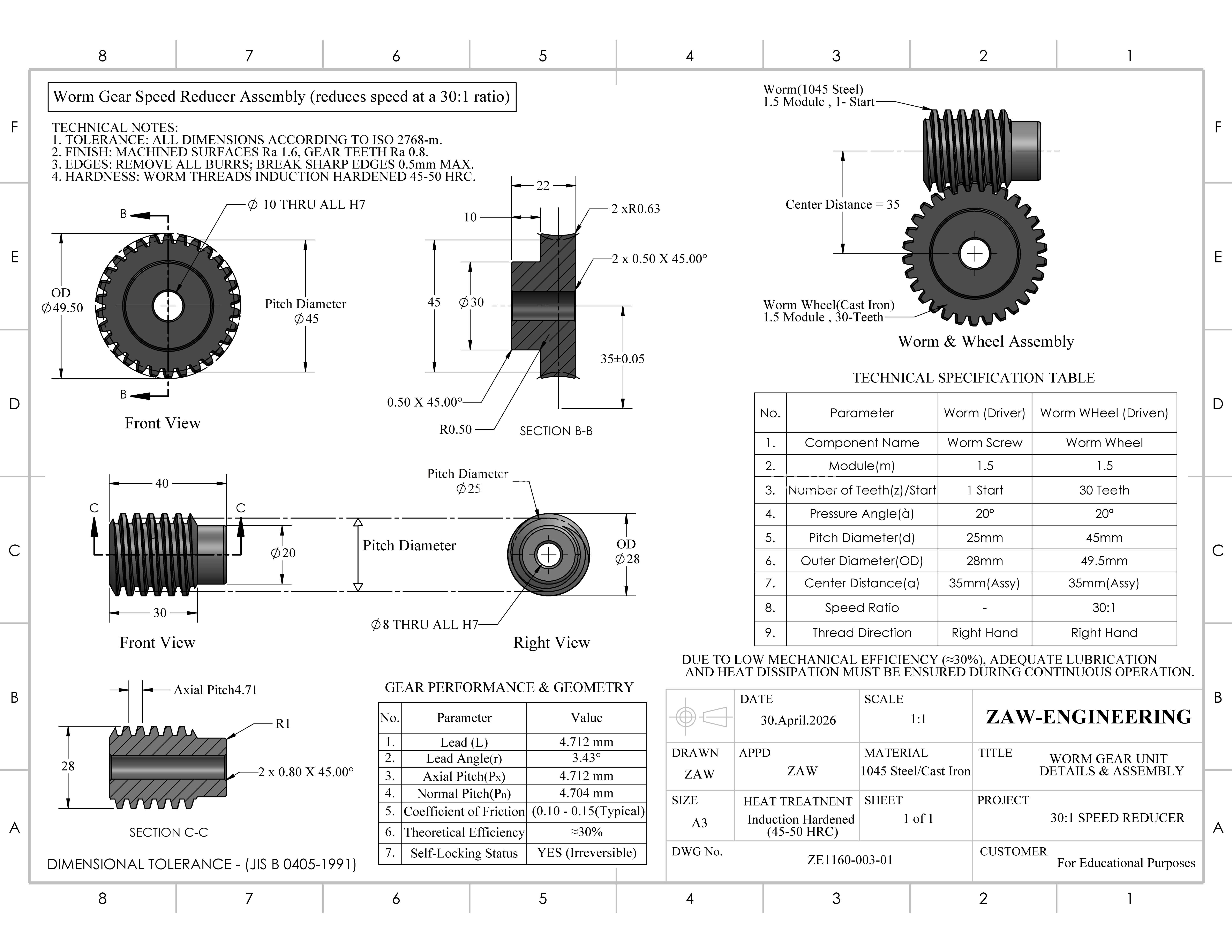

从安装边界来看，这套组件的整体外形是紧凑的单级减速布局，蜗杆的轴向长度刚好覆盖蜗轮的啮合齿宽，两端伸出的轴颈长度预留了轴承安装位、密封件安装位以及联轴器连接的余量，不会因为轴长过短导致无法和驱动电机连接，也不会因为轴长过长增加整体的安装空间占用。蜗轮的齿顶圆直径和蜗杆的中心距是按照标准蜗轮蜗杆传动的中心距计算公式推导的，安装的时候只要保证两个轴的中心距误差在允许的公差范围内，就能保证齿面的正确啮合，不会出现卡滞或者齿面接触偏载的问题。整个组件的外形没有多余的突出结构，外围轮廓刚好是啮合传动所需的最小尺寸，不管是集成到小型设备的内部传动腔，还是单独做开放式的传动演示台，都不会出现空间干涉的问题。

在结构细节上，蜗轮的轮缘和轮毂部分做了等强度的结构设计，轮毂的厚度按照传递额定扭矩时的剪切强度计算取值，不会因为轮毂过薄导致扭矩传递时出现轮毂开裂的问题，也不会因为轮毂过厚增加不必要的转动惯量。蜗杆的齿部和轴身是一体化的结构，没有做分体式的连接设计，这也符合小规格蜗杆的常规加工工艺，实际生产的时候可以直接用圆钢车削、铣齿完成加工，不需要额外的装配工序。啮合位置的侧隙是按照中等精度传动的要求留的，既能保证传动过程中不会因为热膨胀出现卡滞，也不会因为侧隙过大导致传动回程误差超标，满足大多数普通传动场景的精度要求。

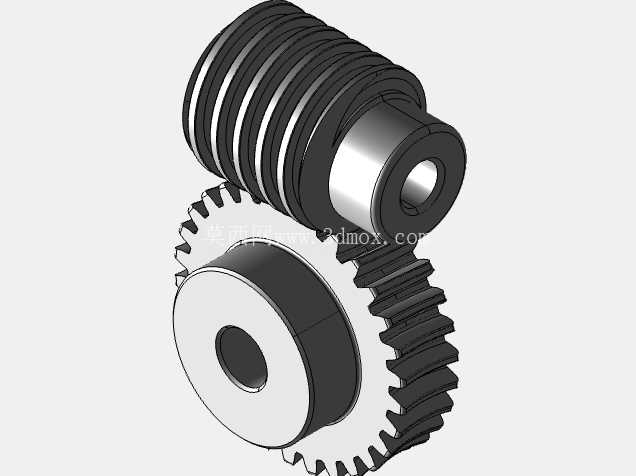

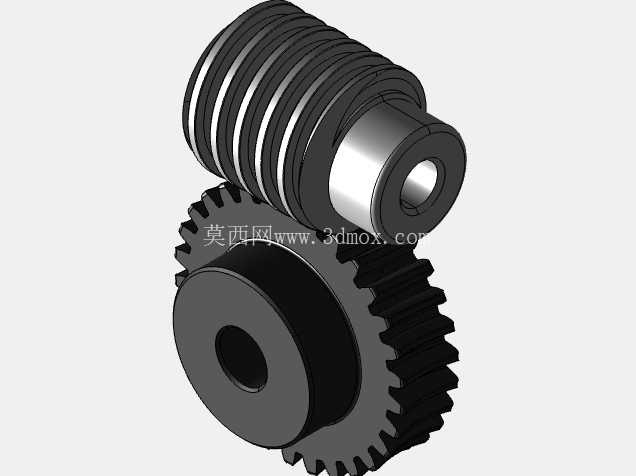

很多刚接触机械设计的人做蜗轮蜗杆建模的时候，容易忽略齿面的正确啮合关系，要么是齿形不对导致装配的时候出现干涉，要么是中心距算错导致齿面接触位置不对，这套模型完全按照几何啮合关系搭建，每个齿的螺旋角、导程都和参数匹配，装配状态下可以直接做运动仿真，能直观看到蜗杆转动一圈、蜗轮转一个齿的传动过程，不管是用于教学演示传动原理，还是作为非标设计时的结构参考，都能减少前期参数计算和建模校验的工作量。实际选型的时候，如果是用于连续运转的场景，只需要在这个结构基础上增加箱体、轴承端盖、润滑密封结构，就能组成完整的蜗轮减速机，直接和驱动电机配套使用；如果是用于低速轻载的手动调整场景，甚至可以不用做封闭箱体，直接将两个零件通过轴承座固定在设备机架上，就能实现减速和微调的功能，适配的场景非常灵活。
