筒形凸轮同轴减速传动结构设计

在自动化装配线、精密输送工位以及小型专用设备的动力传递环节，经常会遇到输入轴与输出轴需要严格共线布置、同时要在紧凑径向空间内实现固定减速比传递的场景，常规的平行轴齿轮减速结构会占用额外的侧向安装空间，行星轮减速结构虽然能满足同轴要求，但多级行星架的装配公差累积容易带来输出端的回差问题，针对这类应用痛点，筒形凸轮同轴减速结构的设计就很好平衡了空间占用、传动平稳性与减速比需求。

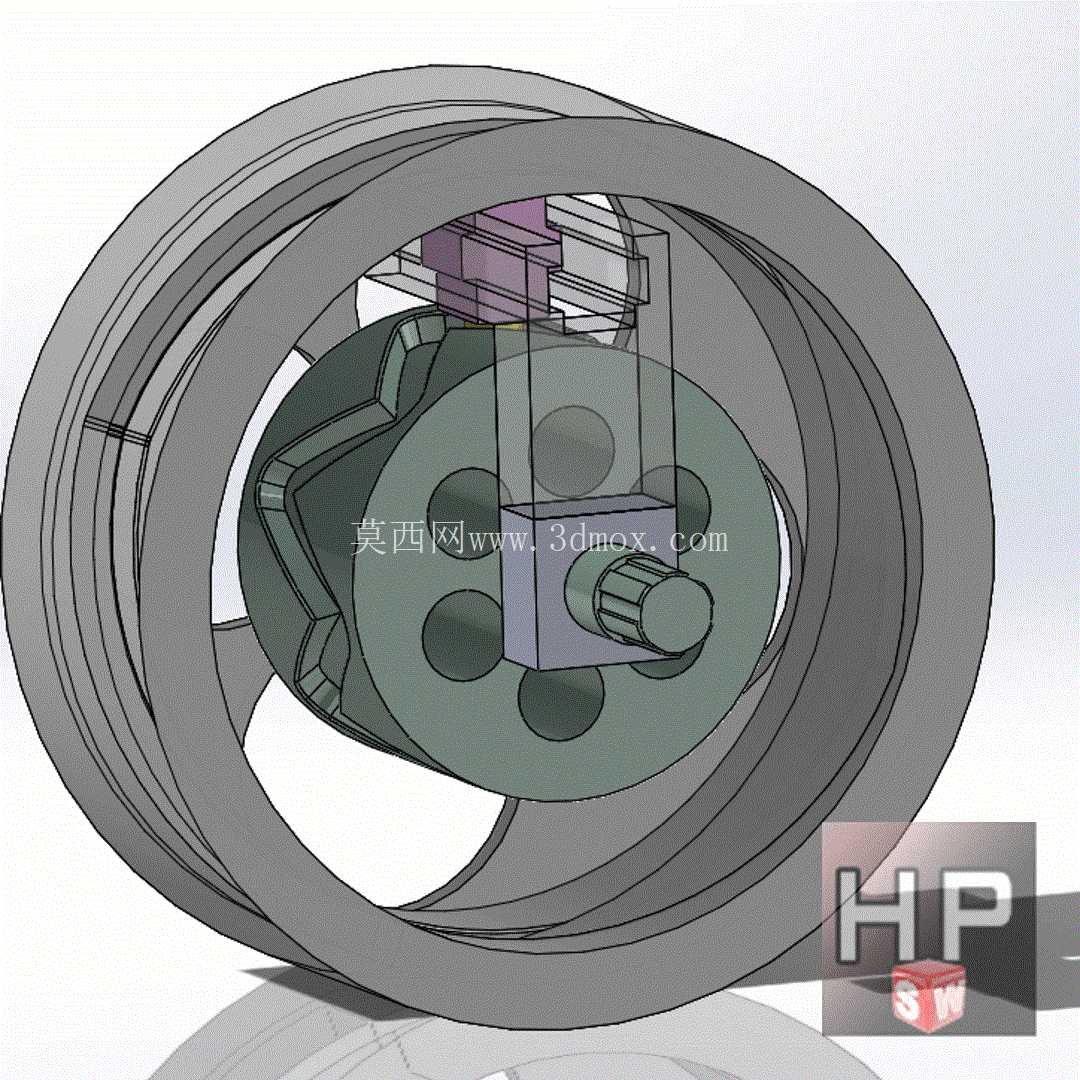

这套传动结构的核心功能是将输入端的高速旋转运动，通过筒形凸轮的型面驱动从动件，以同轴布置的形式输出低转速大扭矩的旋转动力，和常规凸轮机构多实现直线往复运动不同，这套结构里的筒形凸轮作为主动件，其外圆柱面上加工有连续的空间曲线槽，槽型的升程与回程段经过平滑过渡处理，能够保证从动滚子在槽内连续滚动无卡滞，避免了传统凸轮机构在行程端点容易出现的刚性冲击问题。实际运行过程中，输入端的动力直接连接筒形凸轮的中心轴，凸轮随输入轴做整周旋转时，嵌入凸轮槽内的从动滚子会沿着空间曲线的轨迹产生周向的位移，进而带动与从动件固连的输出轴做同轴旋转，整个传动链没有额外的中间换向部件，动力传递路径短，能量损耗相比多级齿轮传动更低。

从设计思路层面来看，这套结构首先锁定了同轴安装的核心边界，所有传动部件都围绕输入输出的公共轴线布置，径向尺寸被严格控制在筒形凸轮的外圆轮廓范围内，不需要额外预留齿轮啮合的侧隙调整空间，也不需要设置平行轴系的支撑轴承座，整体的外轮廓可以做成规则的圆柱形态，非常适合嵌入到设备的管状支撑臂、回转工作台的中心轴孔这类安装空间受限的位置。凸轮槽的曲线参数是整个设计的核心，需要根据目标减速比来计算单周旋转对应的从动件转角，曲线的压力角在整个工作行程内都控制在许用值以内，避免滚子与槽壁之间出现过大的侧向分力，降低接触磨损；槽宽的尺寸公差按照从动滚子的直径配做，保留合理的滚动间隙，既不会因为间隙过大带来传动回差，也不会因为间隙过小导致滚子卡滞。

安装边界方面，这套结构的输入端和输出端都采用标准的轴伸设计，轴端可以根据配套设备的需求加工键槽或者做成D型切面，方便与联轴器、同步带轮等外接部件连接；外壳的安装法兰上预留了均匀分布的安装孔，孔位的节圆直径与同功率等级的常规行星减速器安装尺寸保持兼容，设备改造时可以直接替换原有减速部件，不需要重新加工安装位。轴向尺寸上，整个结构的长度远小于同减速比的多级圆柱齿轮减速器，在需要短轴伸安装的场合，比如检测设备的回转探头驱动、小型包装机械的拨轮动力输入，能够大幅缩减设备的轴向伸出长度，避免运动部件与周边工位产生干涉。

实际应用中，这套结构的传动平稳性优势非常明显，因为凸轮与滚子之间是连续的滚动接触，没有齿轮啮合过程中的齿侧间隙冲击，在需要正反转频繁切换的工位上，输出端的位置重复精度更高，不会因为传动间隙导致定位偏差。同时，筒形凸轮的槽型在加工完成后，传动比是固定的，不需要额外的调速机构，维护过程中只需要定期在凸轮槽内涂抹润滑脂，检查滚子的磨损情况即可，相比需要定期调整齿轮啮合间隙、更换润滑油的齿轮减速结构，后期维护的工作量更小。针对不同的负载需求，只需要调整筒形凸轮的壁厚、从动滚子的直径以及输出轴的轴径，就可以适配不同的扭矩传递要求，不需要整体更改结构的外形安装尺寸，模块化适配的灵活性很强。在一些对噪音控制有要求的场景，比如医疗设备的内部传动、实验室自动化仪器的动力单元，这种滚动接触的传动形式运行噪音远低于齿轮传动，能够满足低噪音的使用要求。
