机加工夹持用台虎钳结构设计

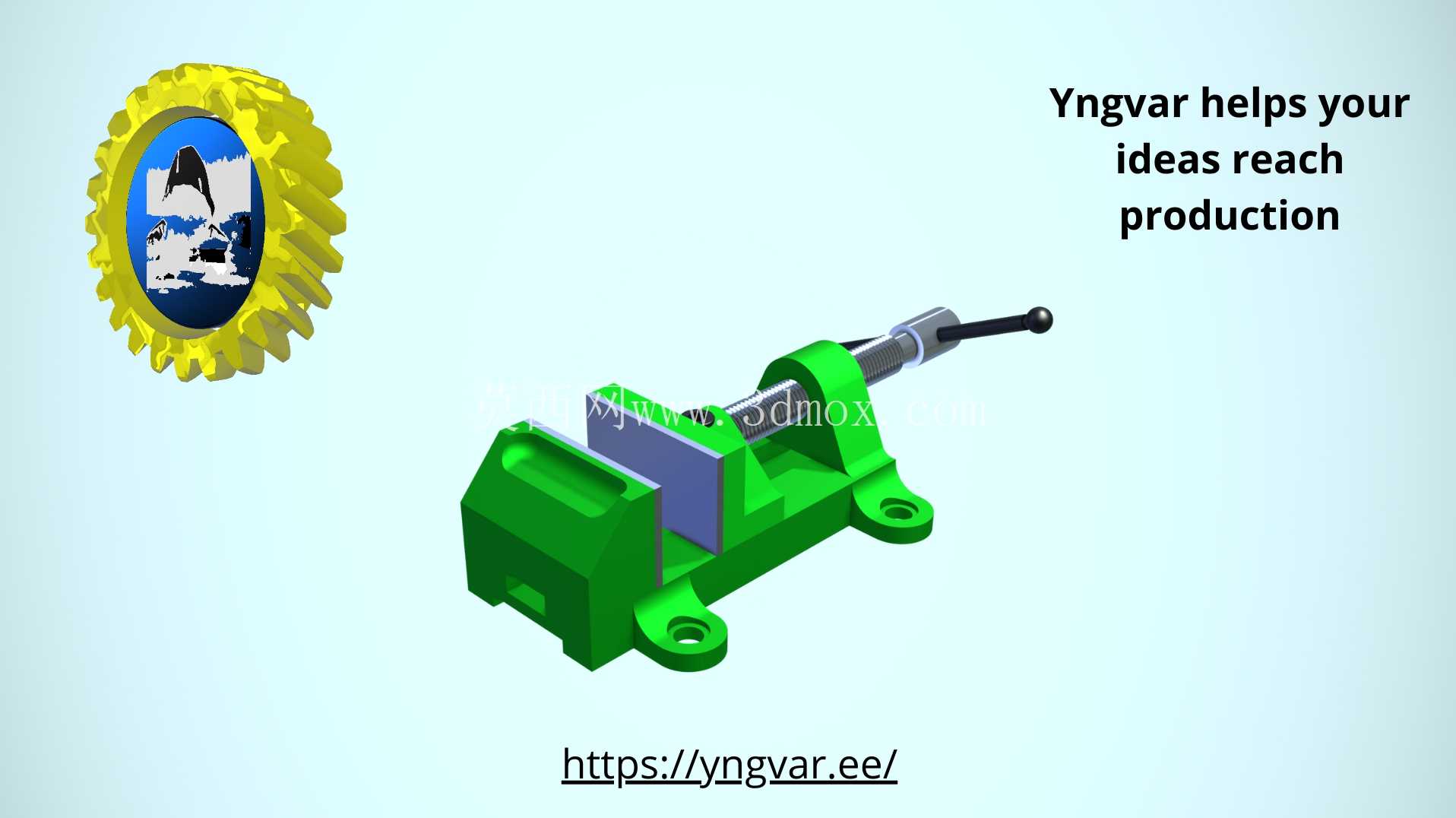

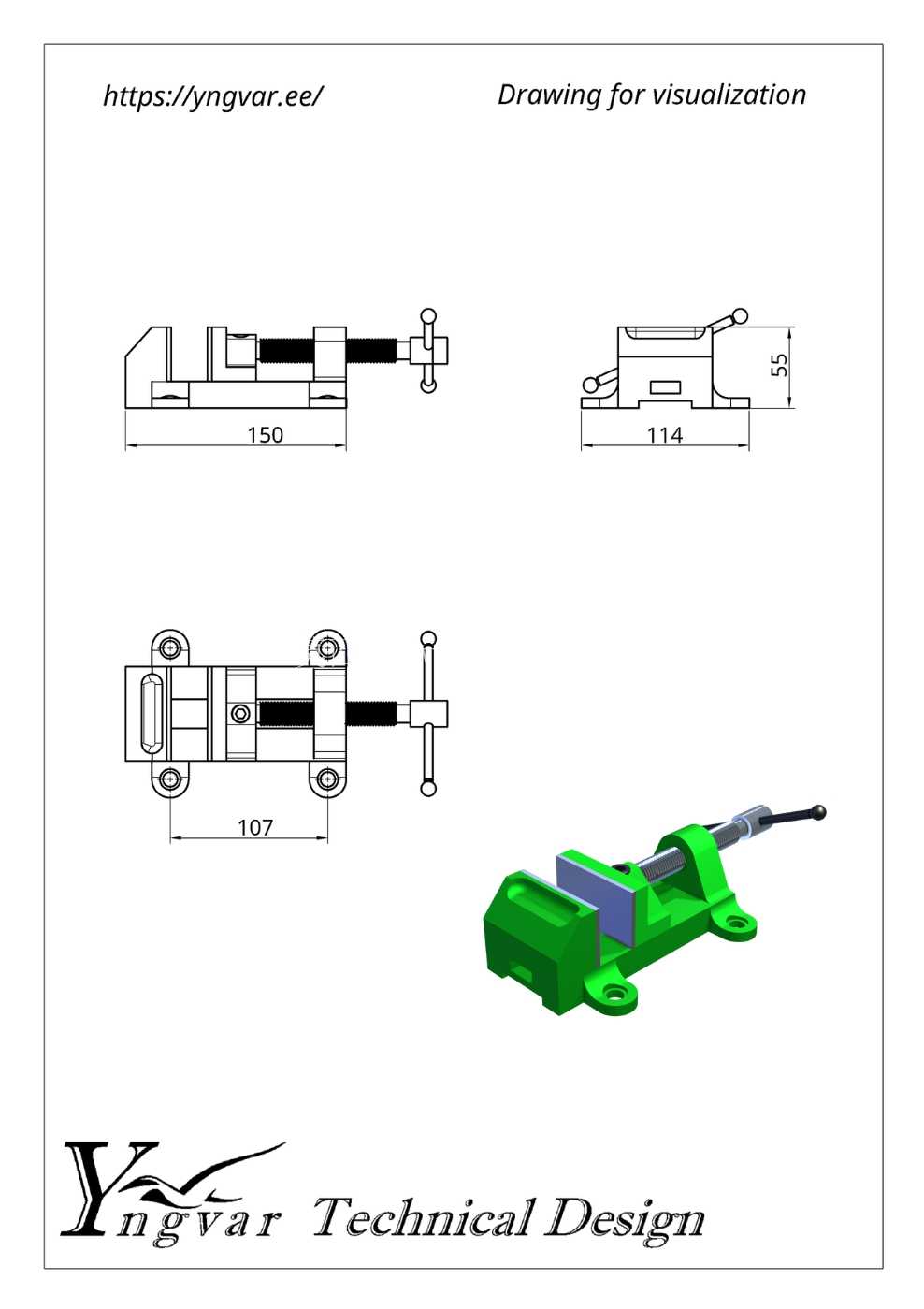

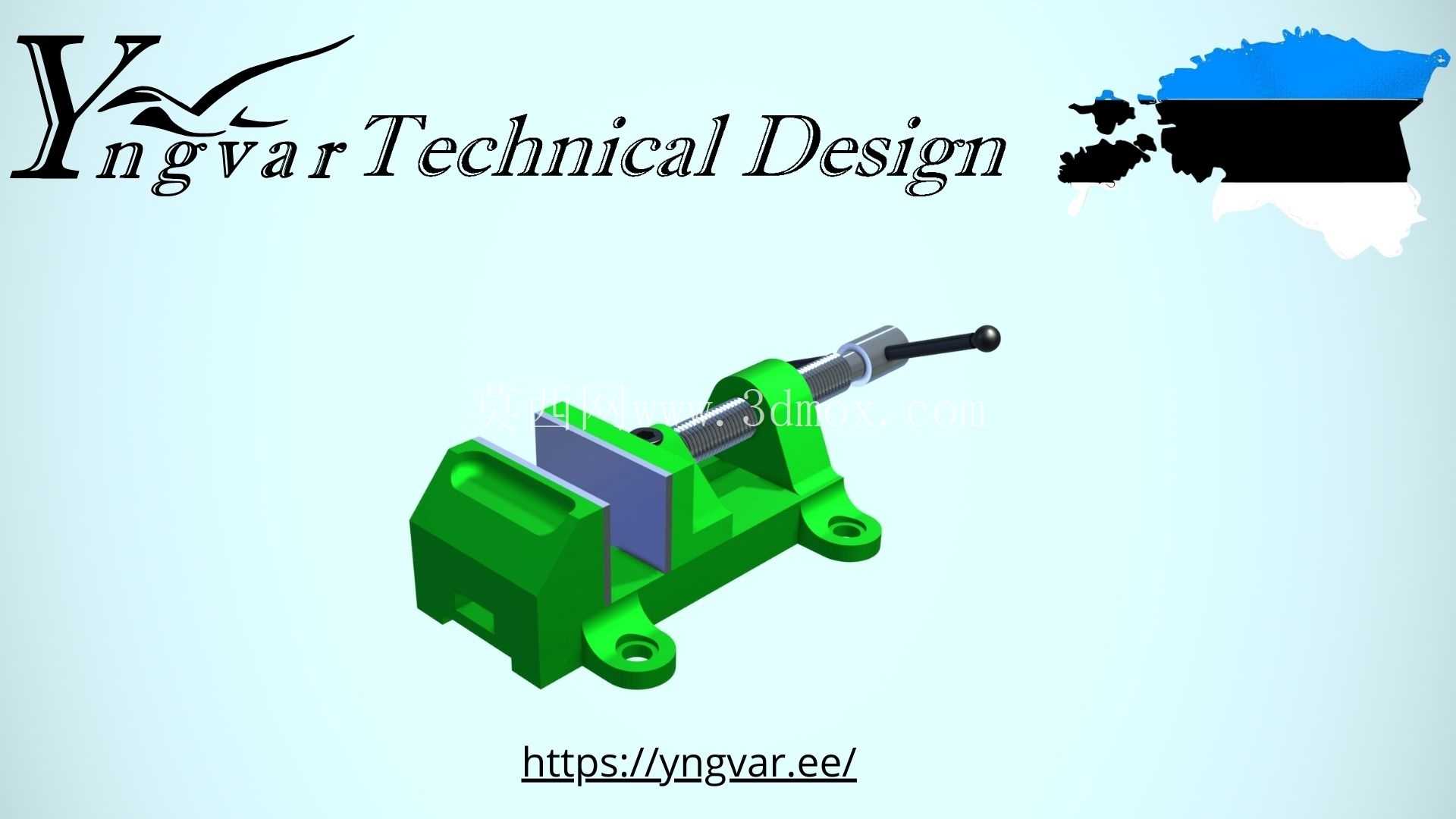

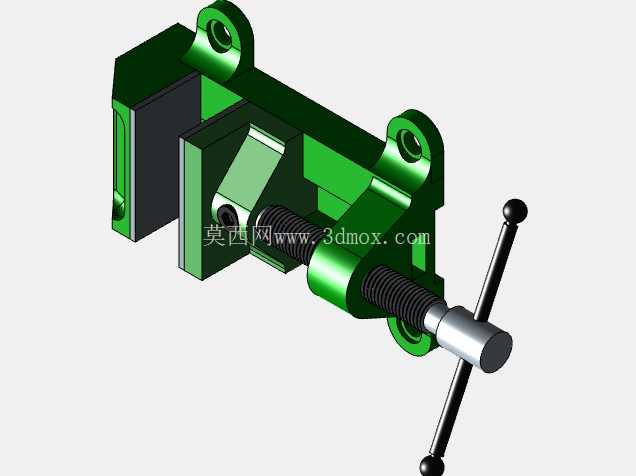

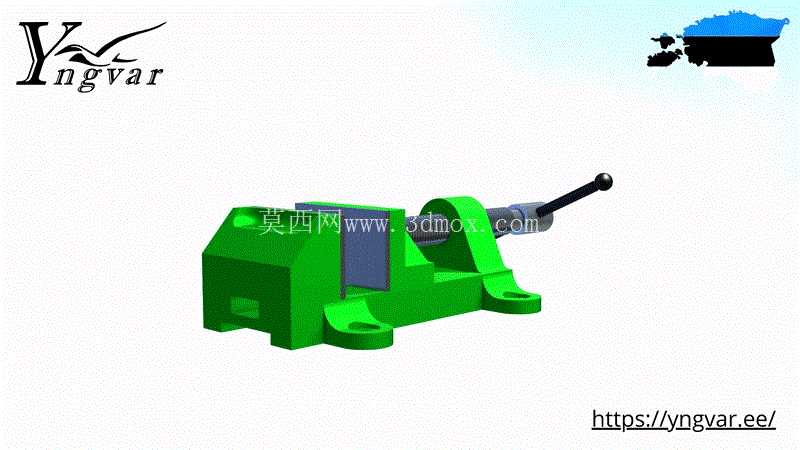

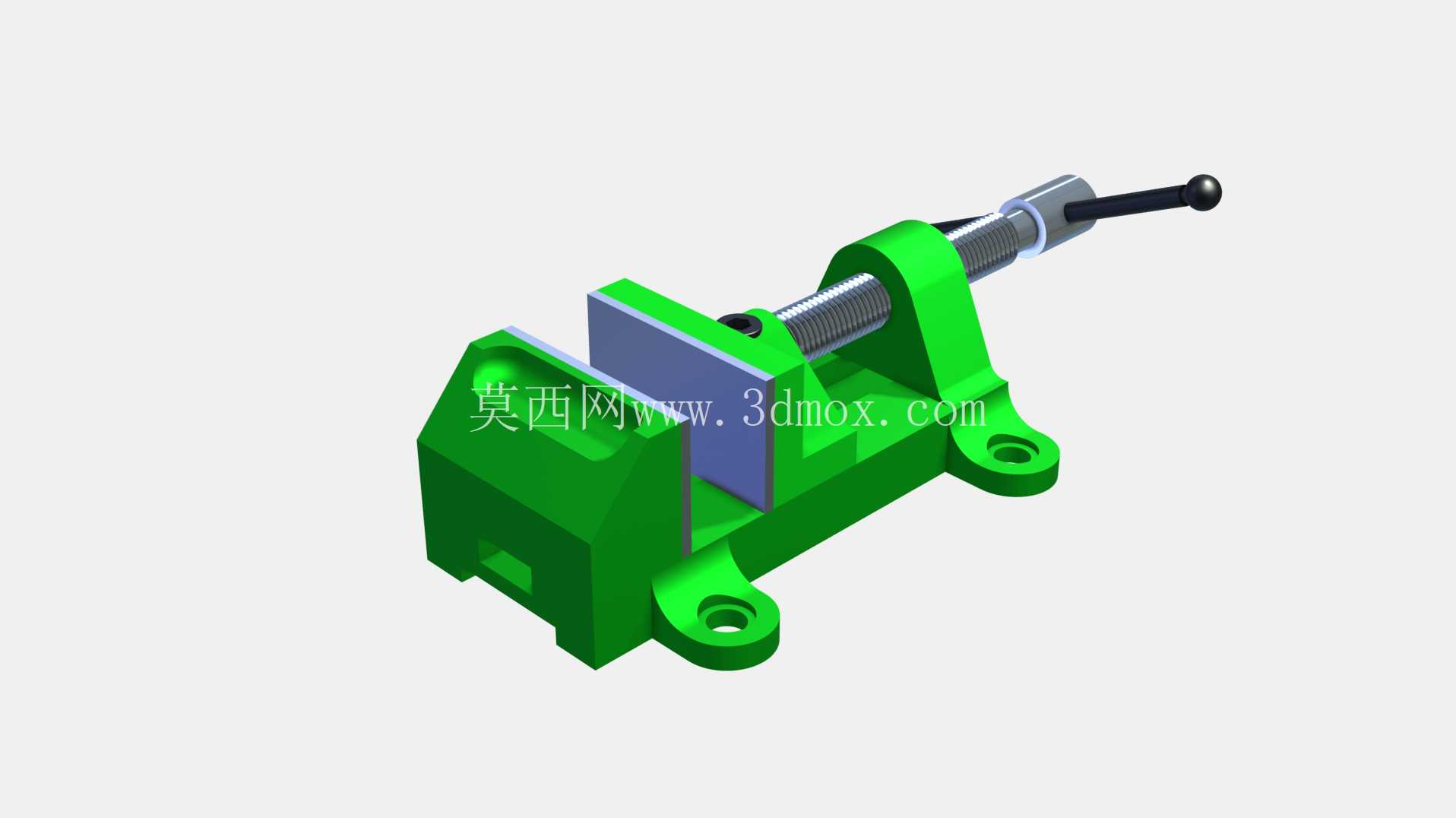

在常规机械加工车间的钳工工位、小型零件铣削钻削工位上，台虎钳是出现频率最高的基础夹持工装，不管是零件划线、去毛刺、小批量工件的钻孔攻丝，还是小型数控铣床的工件装夹，都离不开这类夹持装置的支撑。这款台虎钳的整体结构采用固定式底座设计，底座上预留两个对称的安装通孔，安装时可通过螺栓直接固定在钳工工作台或者机床T型槽工作台上，安装边界需要预留至少钳身长度1.2倍的操作空间，方便手柄转动操作，同时要保证活动钳身的滑动行程范围内没有障碍物，避免夹持行程受限。从结构设计逻辑来看，这款台虎钳采用丝杠副作为核心传动机构，转动手柄带动丝杠旋转，驱动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合与夹紧动作，丝杠采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为切削振动出现松脱的情况，能保证加工过程中工件位置的稳定性。钳口部分采用可拆卸式设计，钳口板上加工有交叉网纹，用来增加夹持时的摩擦力，避免工件在受切削力时出现滑移，针对不同材质的工件，还可以更换铜质或者铝质的软钳口，防止夹伤工件已加工表面，这也是车间实际使用中最常见的改装方式。固定钳身和活动钳身的滑动配合面采用矩形导轨结构，配合间隙可以通过侧边的调节螺钉进行调整，长期使用出现磨损后，不需要更换整体部件，只需要调整间隙就能恢复钳身的运动精度，降低日常维护的成本。整体结构的受力路径经过优化，夹紧力从丝杠传递到活动钳身，再通过钳口传递到工件，最终受力全部传导到底座安装面上，不会出现额外的倾覆力矩，保证大夹紧力下的结构刚性。在实际使用场景中，这类台虎钳的开口范围可以覆盖绝大多数小型机械零件的装夹需求，不管是方形、圆形的毛坯件，还是已经完成粗加工的半成品件，都可以稳定夹持，针对异形零件，还可以配合定制的钳口垫块实现特殊形状工件的装夹，拓展使用范围。设计过程中充分考虑了车间的实际使用工况，整体结构没有多余的复杂部件，所有易损件都采用可更换设计，日常维护只需要定期给丝杠和滑动导轨面加注润滑脂，就能保证长时间的顺畅使用，不会因为粉尘、铁屑进入配合面出现卡滞的情况，钳身整体采用铸铁材质铸造而成，具备良好的减震性能，能吸收钻削、铣削加工过程中产生的振动，提升加工表面的质量。手柄部分采用加长设计，在需要大夹紧力的时候，可以通过套管进一步增加力臂，降低操作人员的劳动强度，手柄末端采用球形端头，防止转动过程中刮蹭操作人员，符合工装设计的安全要求。从安装尺寸来看，底座的安装孔间距适配标准钳工台的预留安装位，不需要额外打孔改造就能直接安装，钳身高度符合人工操作的 ergonomic 要求，操作人员站在工位上操作手柄时不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。在三维建模过程中，所有配合面都按照实际加工公差进行了预留，丝杠和螺母的配合、活动钳身和固定钳身的滑动配合都按照实际装配关系进行了约束，完全可以直接用来做装配干涉检查、运动仿真，也可以作为工装设计的基础参考模型，针对不同的使用场景进行参数化修改，比如调整钳口宽度、增加回转底座、增加气动夹紧机构等，都可以在这个基础结构上快速迭代。
