3D扫描还原台虎钳夹持工装结构

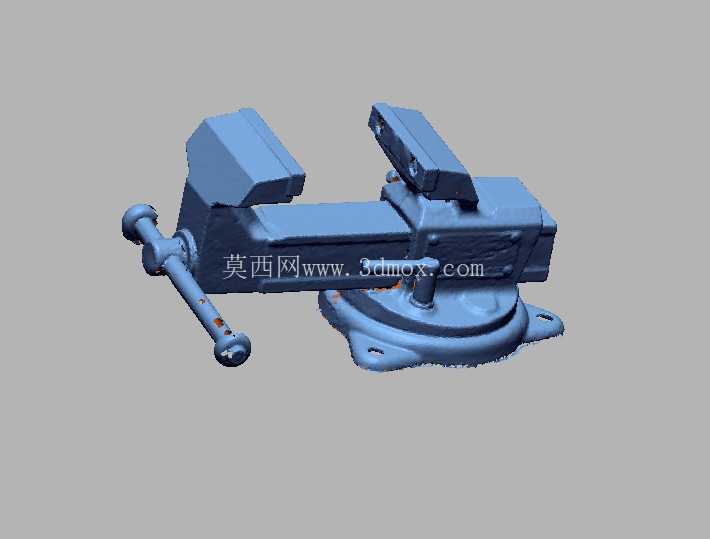

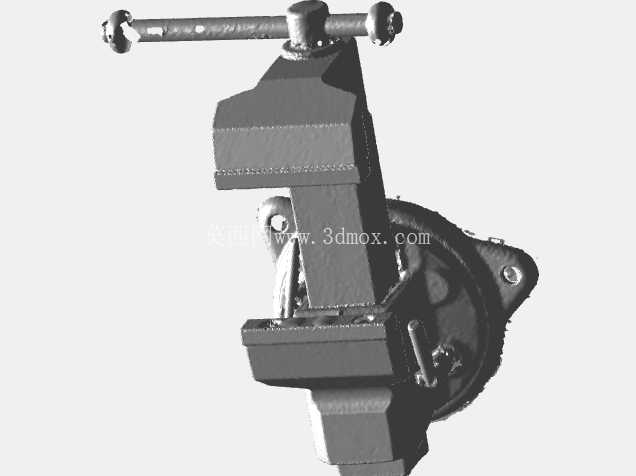

在机械加工、设备维修、小型工件装配的各类作业场景里，台虎钳始终是工位上不可或缺的基础夹持部件，不管是钳工台旁的手工锉削、钻孔攻丝定位，还是小型零件的焊接固定、装配对位，都需要依靠这类夹持装置提供稳定的装夹基准。这次通过三维扫描获取的虎钳结构，完整还原了实物的所有装配细节，从底座的安装固定结构，到活动钳身的滑动导轨配合，再到丝杠传动的夹持进给结构，都和实际工业场景中使用的台虎钳完全一致。

从实际使用的功能逻辑来看，这类虎钳的核心作用是通过丝杠副的传动，将手轮输入的旋转扭矩转化为活动钳身的直线进给运动，配合固定钳身的夹持面，对放置在两钳口之间的工件施加稳定的夹紧力，保证工件在后续加工过程中不会发生位移。钳身整体采用铸铁材质的结构设计，具备足够的刚性来承受加工过程中的敲击、切削力，不会因为受力过大产生形变影响装夹精度。底座部分设计了回转结构，可以根据作业需求调整钳身的水平朝向，调整到位后通过底座的锁紧结构固定角度，适配不同方向的加工操作需求，底座边缘的三个安装耳座带有通孔，能够通过螺栓将整个虎钳牢固固定在钳工工作台台面上，避免大力度作业时虎钳出现移位。

从结构设计的细节来看，固定钳身和滑动导轨部分为一体化铸造结构，保证了整体的结构强度，活动钳身和导轨之间采用间隙配合，既能保证滑动过程顺畅无卡滞，又不会因为间隙过大导致夹持时出现晃动。丝杠部分通过端部的限位结构和固定钳身连接，转动手轮时丝杠不会产生轴向窜动，只通过螺纹配合带动活动钳身完成开合动作，钳口位置设计了可更换的带齿钳口板，通过沉头螺丝固定在钳身上，长期使用磨损后可以直接更换钳口板，不需要整体更换钳身，大幅降低了设备的维护成本。手轮部分采用加长的摇臂设计，在夹持较大工件需要更大夹紧力的时候，能够通过更长的力臂降低操作力度，端部的球形握把贴合手部操作轮廓，长时间转动操作也不会产生明显的硌手感。

在安装边界的尺寸适配方面，这类虎钳的底座安装孔位间距符合通用钳工台的安装预留尺寸，不需要对工作台进行额外改造就可以直接安装固定，钳身最大开口距离能够覆盖绝大多数小型机械零件、五金工件的装夹需求，钳口的高度设计也预留了足够的操作空间，在进行钻孔、锉削作业时，工具不会和钳身产生干涉。回转底座的转动角度覆盖360度范围，每一个角度位置都可以通过锁紧手柄完成固定，不管是需要正对操作人员进行精细锉削，还是侧转一定角度配合砂轮机打磨，都能快速调整到合适的作业位置。

从三维建模的还原角度来说，通过扫描获取的模型完整保留了实物的所有配合特征，包括导轨面的磨损痕迹、钳身表面的铸造纹理、各部件之间的装配间隙都和实物一致，不管是用来做工装布局的工位仿真，还是作为机械结构教学的演示模型，或是进行虎钳结构的优化改型设计，都能提供准确的结构参考。不同于参数化建模的理想化结构，扫描得到的模型更贴近实际使用中的产品状态，能够直观展现铸件的拔模斜度、各部件的装配公差等实际生产中的细节，对于刚接触机械结构设计的从业者来说，也能通过这个模型更清晰地理解丝杠传动夹持机构的实际工作逻辑，理解工装夹具设计中刚性、操作便利性、维护成本之间的平衡思路。在做车间工位的三维布局仿真时，这类虎钳模型可以直接导入装配场景，匹配钳工台的安装位置，准确模拟实际作业时的空间占用情况，提前排查工位布局中可能存在的操作空间不足、工具干涉等问题，减少实际工位调整的工作量。
