可调式轴用夹紧锁紧连接组件结构

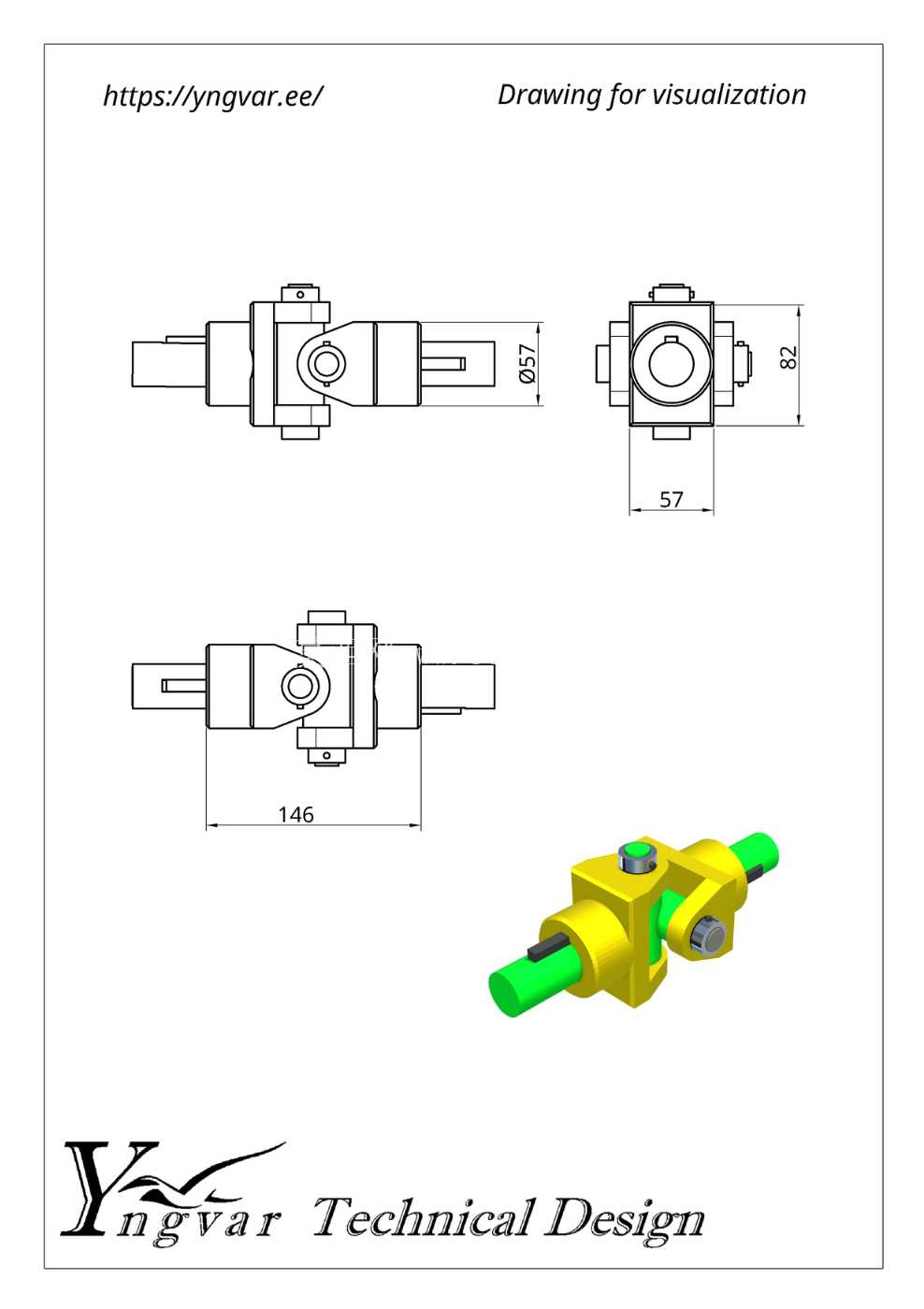

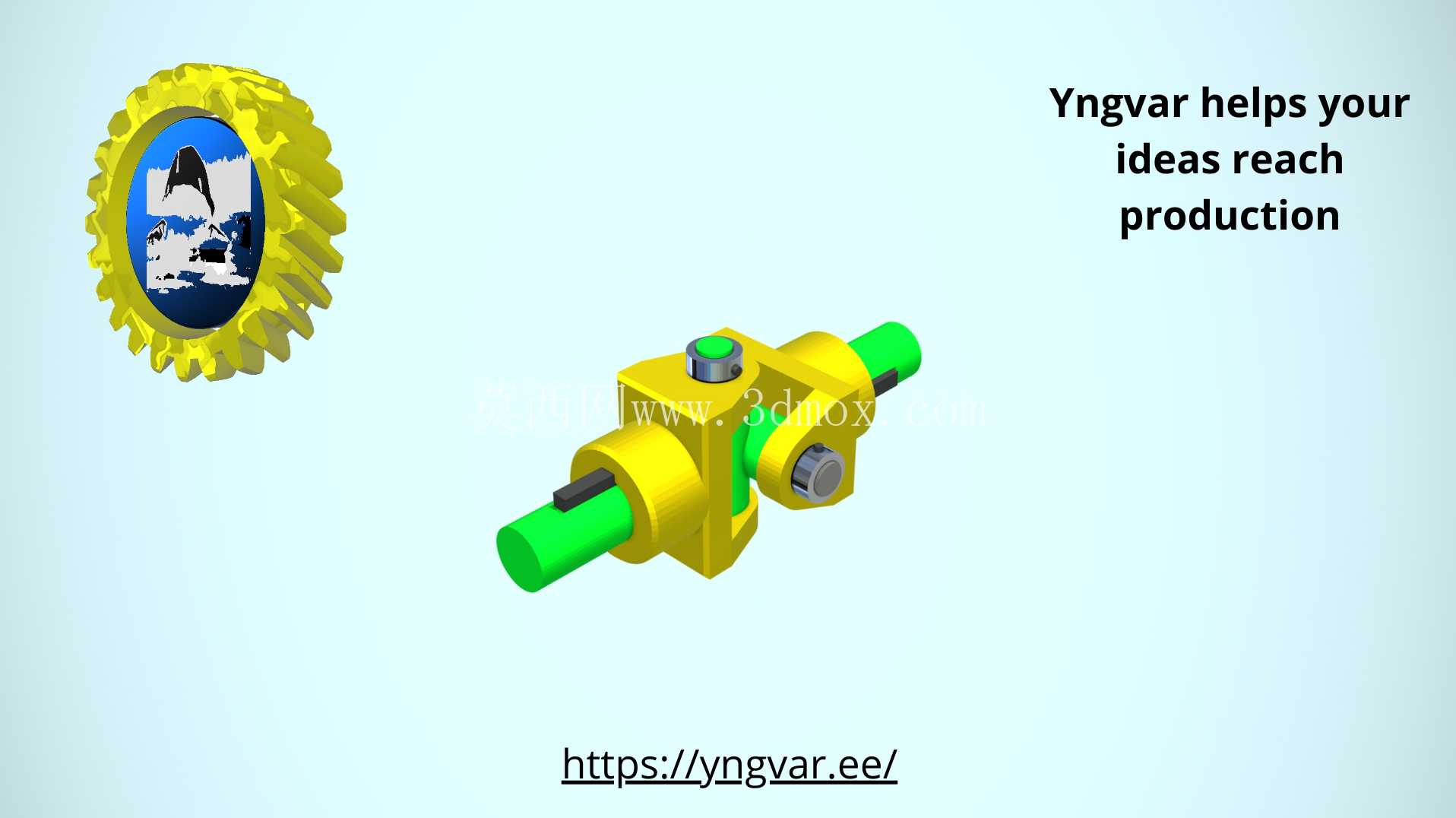

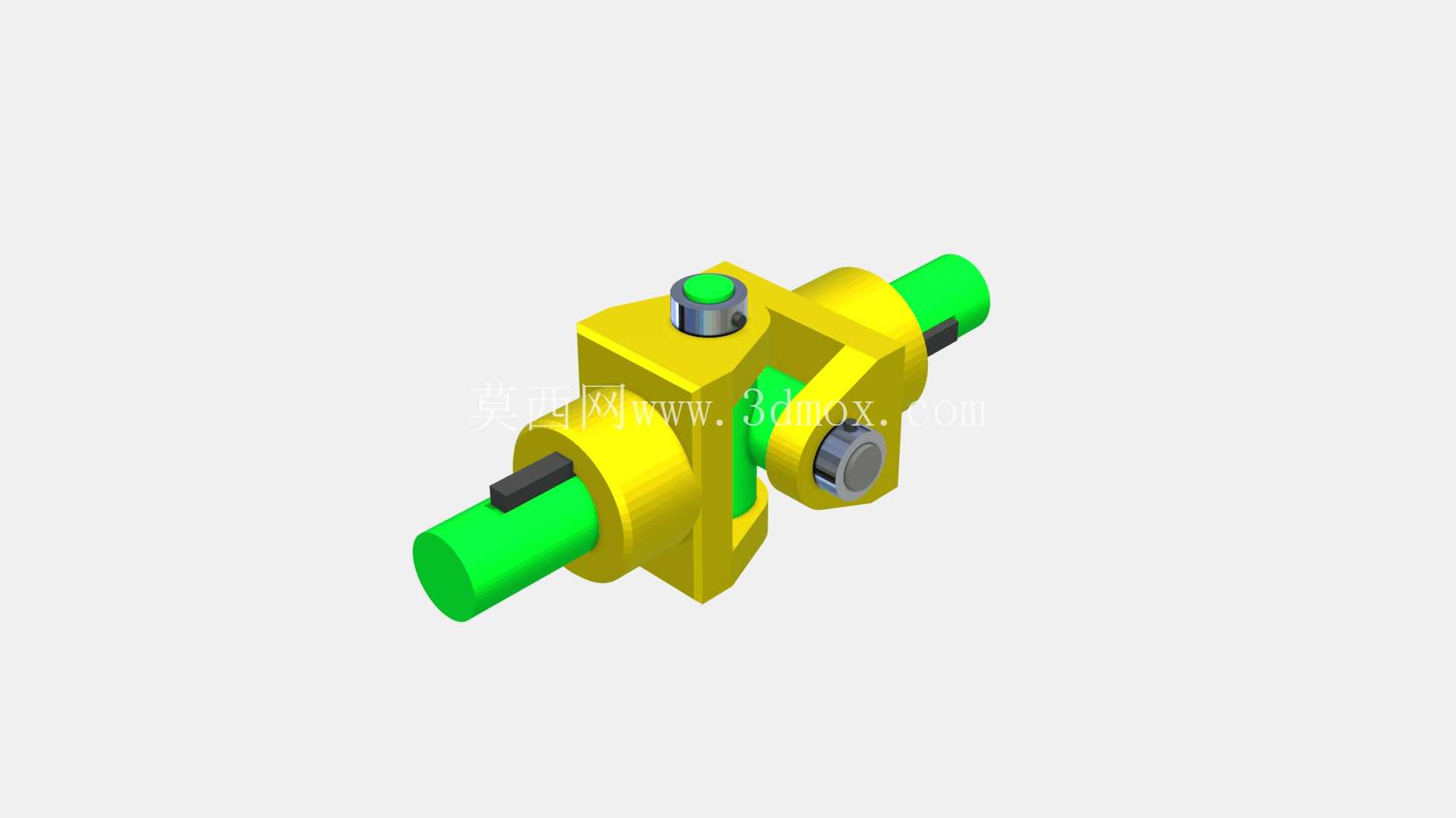

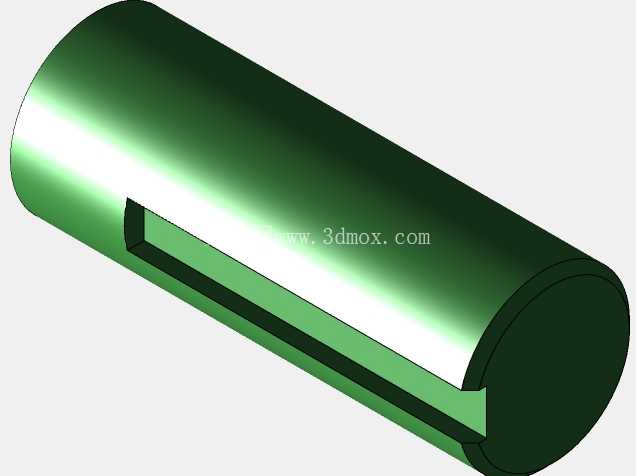

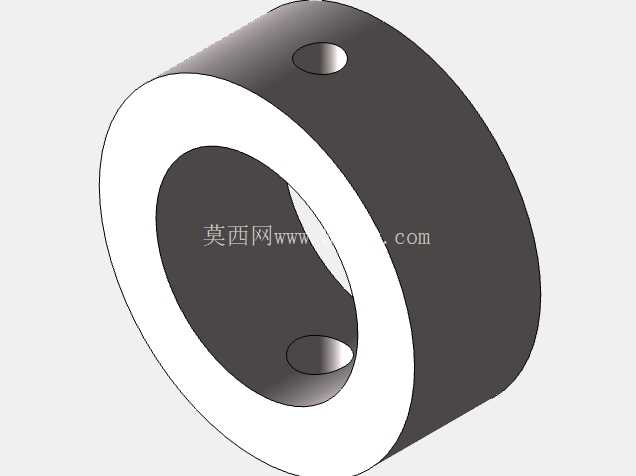

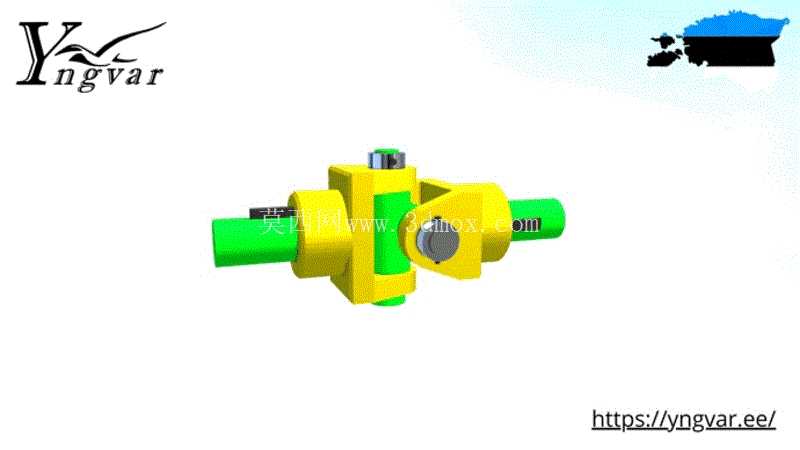

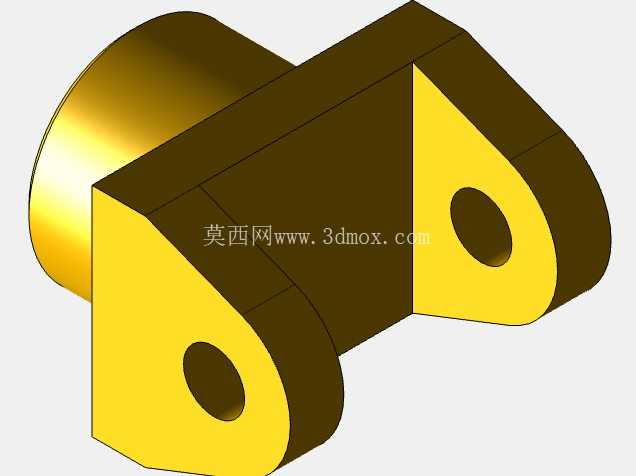

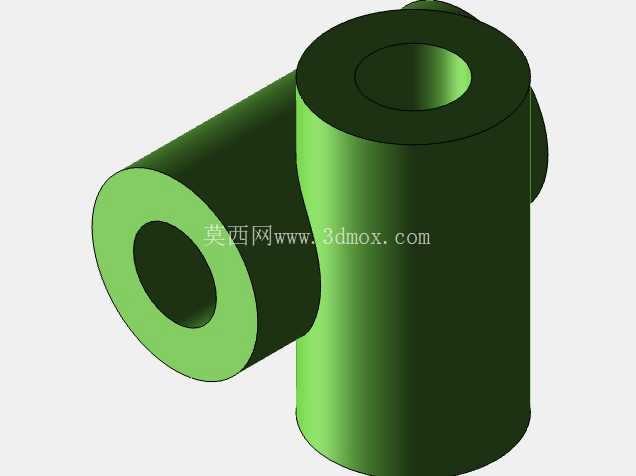

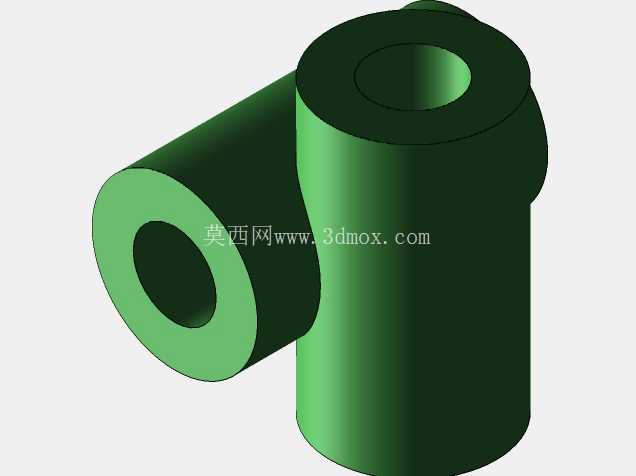

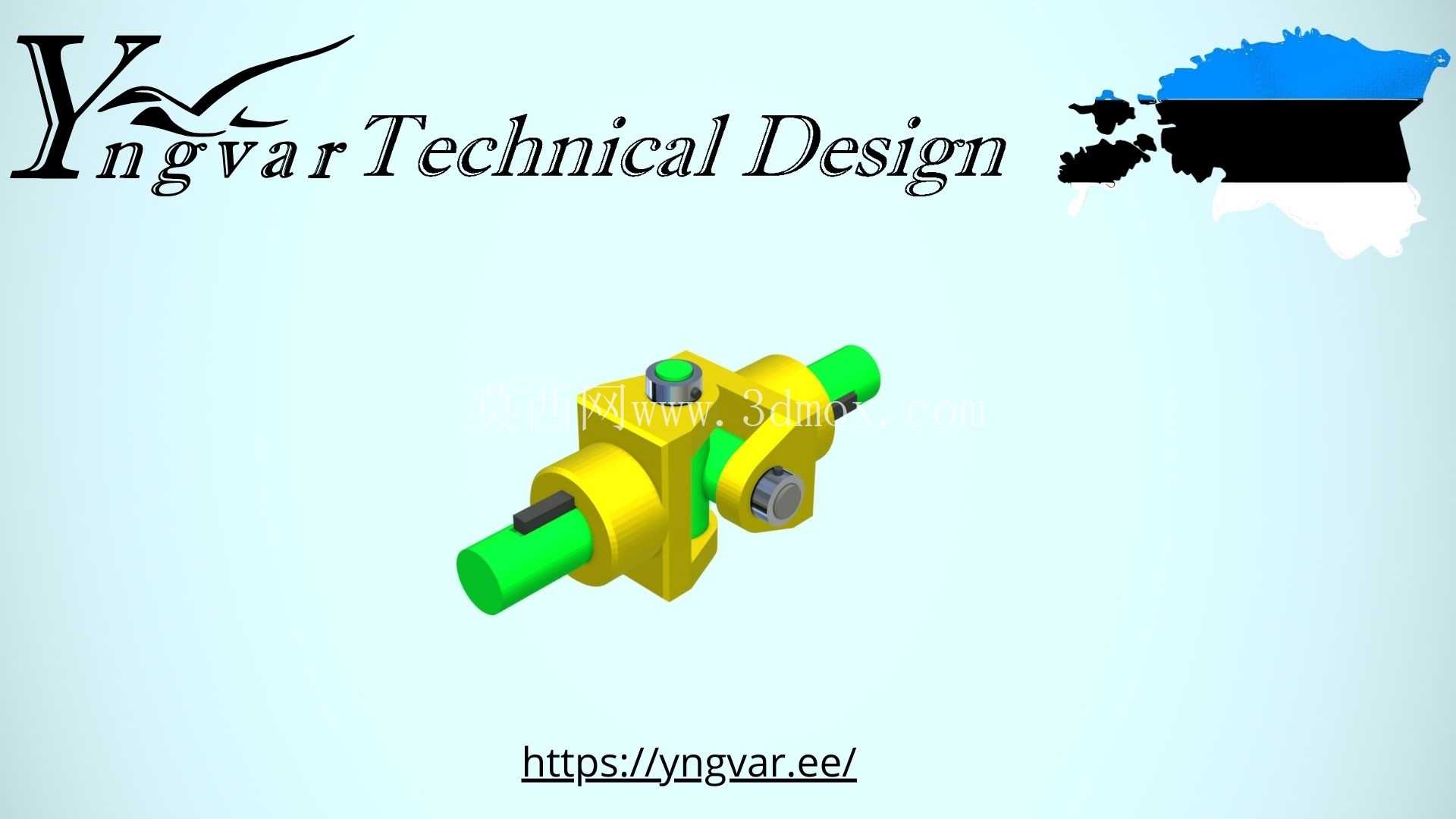

这类轴连接夹紧组件在轻工输送、小型工装传动、非标自动化线体的轴系对接场景中应用十分普遍，区别于传统键连接、过盈配合的轴毂连接形式，该结构无需在轴面加工键槽，不会削弱轴的抗弯抗扭截面强度，安装时也不需要加热装配或者大型压装设备，现场调整、拆装维护的效率提升十分明显，尤其适合需要频繁调整轴上组件轴向位置、需要快速拆换传动部件的中小载荷传动场景。从结构功能来看，该组件核心是通过对称布置的夹块抱紧穿过的两根同轴心绿色轴段，中间的黄色主体基座承担载荷传递、定位支撑的作用，侧面的锁紧调节件可以调整夹块的抱紧力，适配一定公差范围内的轴径，不需要严格匹配轴的加工精度等级，普通冷拔圆轴就可以直接装配使用，大幅降低了配套轴件的加工成本。设计思路上，该结构优先考虑了安装便捷性与载荷传递的可靠性，夹块与轴接触的内孔面做了微糙处理，增大抱紧时的静摩擦力，避免传动过程中出现轴向窜动、周向打滑的问题；主体基座的两侧延伸出定位挡边，限制夹块锁紧时的形变范围，防止过度锁紧导致夹块开裂、轴面被压伤；中间的贯通腔体预留了足够的调节余量，当轴径存在小幅加工误差、或者长期使用出现磨损时，可以通过调节锁紧件补偿抱紧力，延长整套组件的使用寿命。从安装边界来看，该组件的径向轮廓尺寸紧凑，不会占用过多的轴系周边安装空间，轴向总长度控制在常规轴系连接的允许范围内，两端伸出的轴段可以根据实际安装需求裁切长度，适配不同的安装间距；安装时只需要将两根待连接的轴从两端插入夹块内孔，调整到需要的轴向位置后，锁紧侧面的紧固件即可完成装配，不需要做额外的定位焊接、销钉固定，后期调整位置时只需要松开紧固件就能滑动组件到目标位置，重新锁紧即可正常使用。实际使用中，这类组件常被用在小型输送带的辊轴对接、手动工装的转轴定位、小型试验设备的传动轴连接场景，传递的扭矩范围覆盖中小载荷区间，相比传统的刚性联轴器，它具备一定的轴径偏差补偿能力，当两根对接轴存在小幅的同轴度误差时，夹块的微形变可以抵消部分安装偏差，减少轴系运转时的附加载荷，降低轴承、支撑座的磨损速度。结构建模过程中，需要重点关注夹块内孔与轴的配合间隙、锁紧件的行程范围、主体基座的壁厚强度：夹块内孔的初始直径要比适配轴径大0.1到0.2毫米，方便轴件顺利插入，锁紧后夹块的形变量控制在弹性形变区间内，避免出现塑性变形导致锁紧失效；主体基座的受力薄弱位置在夹块安装槽的根部，建模时要做圆角过渡处理，减少应力集中，避免长期交变载荷下出现根部断裂的问题；锁紧件的安装孔位要与夹块的受力中心对齐，保证锁紧时夹块受力均匀，不会出现单侧抱紧力不足的打滑问题。另外，该结构的外露部件没有尖锐棱角，所有边角都做了倒角处理，安装调试时不会划伤操作人员，符合机械设备的安全设计要求；组件的所有零件都可以采用常规的型材、棒料加工，不需要开模或者特殊工艺加工，单件小批量生产的成本很低，非常适合非标设备设计时快速选型、直接套用结构，减少重复设计的工作量。在实际装配验证中，这类夹紧结构的锁紧可靠性可以满足线速度不超过5m/s的传动场景，运转过程中没有明显的松动、异响问题，当需要传递更大扭矩时，还可以在夹块内孔增加防滑衬垫，进一步提升抱紧摩擦力，不需要改动主体结构就能适配更高载荷的使用需求。
