对开式偏心运动转换套结构设计

在冲压、压铸周边的间歇送料机构、小型曲柄压力机的行程调节单元，以及自动化生产线的往复摆动工位中，偏心套是实现旋转运动到往复摆动/直线运动转换的核心过渡零件，区别于一体式偏心轴的固定偏心距设计，对开式偏心套可在不拆卸主轴端传动件的前提下完成偏心量微调、磨损后的间隙补偿，大幅降低产线停机维护的拆装工作量。

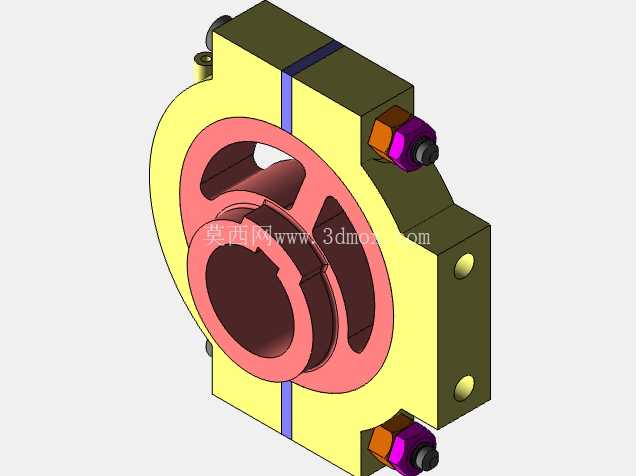

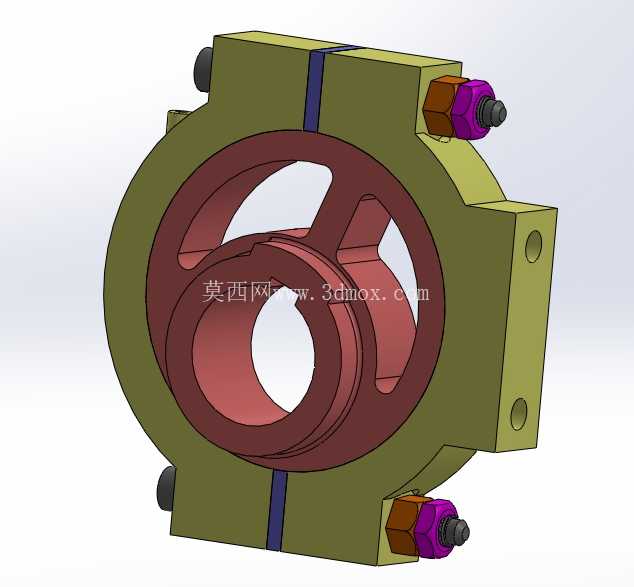

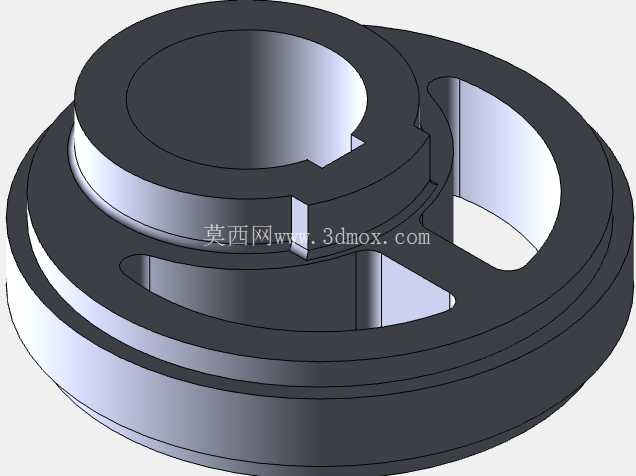

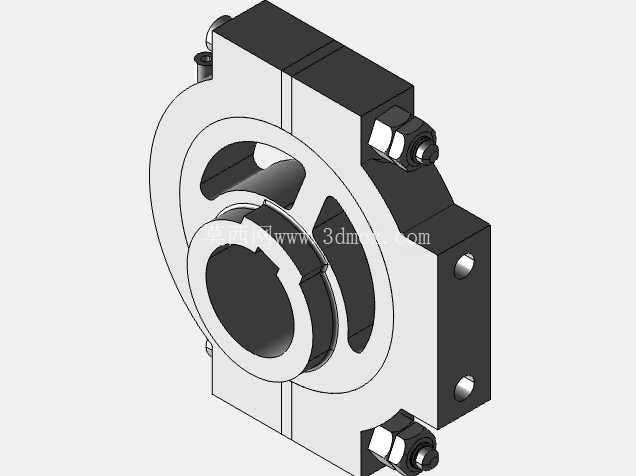

从结构设计逻辑来看，该偏心套采用上下对开的剖分式基体结构，基体外侧为同轴的圆柱安装面，用于嵌入设备的固定轴承座孔内，内侧为带固定偏心距的偏心内孔，用于穿装传动主轴；剖分面处设置定位止口，避免合装后上下瓣出现径向错位，两侧的锁紧螺栓组件采用六角头螺栓配防松紫铜垫的组合，螺栓预紧后可将上下瓣基体牢牢箍紧在主轴外侧，同时紫铜垫可吸收设备运行中的微幅振动，避免螺栓受交变载荷出现松脱。基体外侧延伸出带两个安装孔的定位凸台，凸台孔位与固定轴承座的定位销孔匹配，安装后可限制偏心套外圈随主轴同步转动，保证内圈随主轴旋转时，偏心轨迹稳定输出。

实际选型安装时，需重点确认几个边界尺寸：首先是外侧圆柱安装面的直径公差，需与配套轴承座的内孔采用H7/js6的过渡配合，既保证安装时可顺利敲入，又避免运行中出现外圈打滑；其次是偏心内孔的偏心距尺寸，该参数直接决定输出端的往复行程，设计时根据所需的摆动角度或直线行程反推偏心距，内孔与主轴的配合采用H7/h6的间隙配合，保证主轴可在孔内顺畅转动，同时避免间隙过大导致的传动冲击；两侧锁紧螺栓的规格需根据传递的扭矩计算，保证合紧后的抱紧摩擦力矩大于主轴传递的最大扭矩，避免偏心套与主轴之间出现相对转动。

从功能特性上看，该结构的偏心套相比一体式偏心结构，最大的优势是维护便捷性，当长期运行后偏心内孔出现磨损导致传动间隙过大时，只需松开两侧锁紧螺栓，在剖分面处加入对应厚度的紫铜调整垫片，再重新锁紧螺栓即可补偿磨损间隙，无需整体更换偏心套，也无需拆卸主轴端连接的连杆、摆臂等传动部件，在高速轻载的间歇传动场景下，这种结构的维护成本仅为一体式结构的三分之一左右。同时基体上的定位凸台可根据安装空间调整角度方向，适配不同安装方位的轴承座布局，无需重新加工基体的安装面，提升了零件的通用适配性。

在实际应用场景中，这类偏心套常配套用于小型压铸机的自动取件机械手摆动关节、冲压线的间歇送料辊驱动单元，以及包装设备的热封工位往复驱动机构，其输出的运动轨迹平稳，偏心距一致性好，运行时的动平衡表现优于偏心曲柄结构，在转速不超过300r/min的轻载传动场景下，使用寿命可达12000小时以上。设计过程中，基体材质选用40Cr调质处理，硬度达到HB220-250，既保证足够的结构强度承受传动交变载荷，又具备一定的韧性避免受冲击载荷出现开裂；内孔表面做高频淬火处理，硬度达到HRC45-50，提升耐磨性能，降低长期运行的磨损量；锁紧螺栓选用8.8级高强度螺栓，保证预紧力足够的同时，具备良好的抗疲劳性能。

安装调试时，需先将上下瓣偏心套合装在主轴对应位置，调整偏心方向与所需的运动行程起始位置对齐，再初步拧紧两侧锁紧螺栓，将偏心套外圈装入轴承座内，对齐定位凸台的销孔后打入定位销，最后按照对角顺序分次拧紧锁紧螺栓至规定扭矩，避免单次单侧拧紧导致基体出现变形，抱紧力不均匀。调试过程中可手动盘动主轴，检查偏心套带动的连杆或摆臂运行是否顺畅，有无卡滞或异响，确认行程范围符合工艺要求后，再做防松标记，避免长期运行后螺栓松动。
