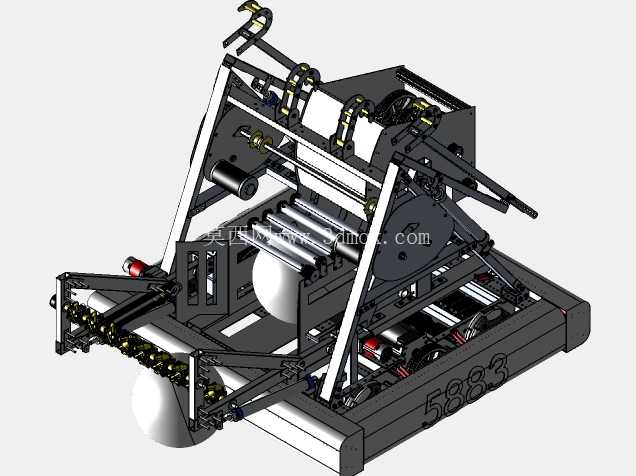

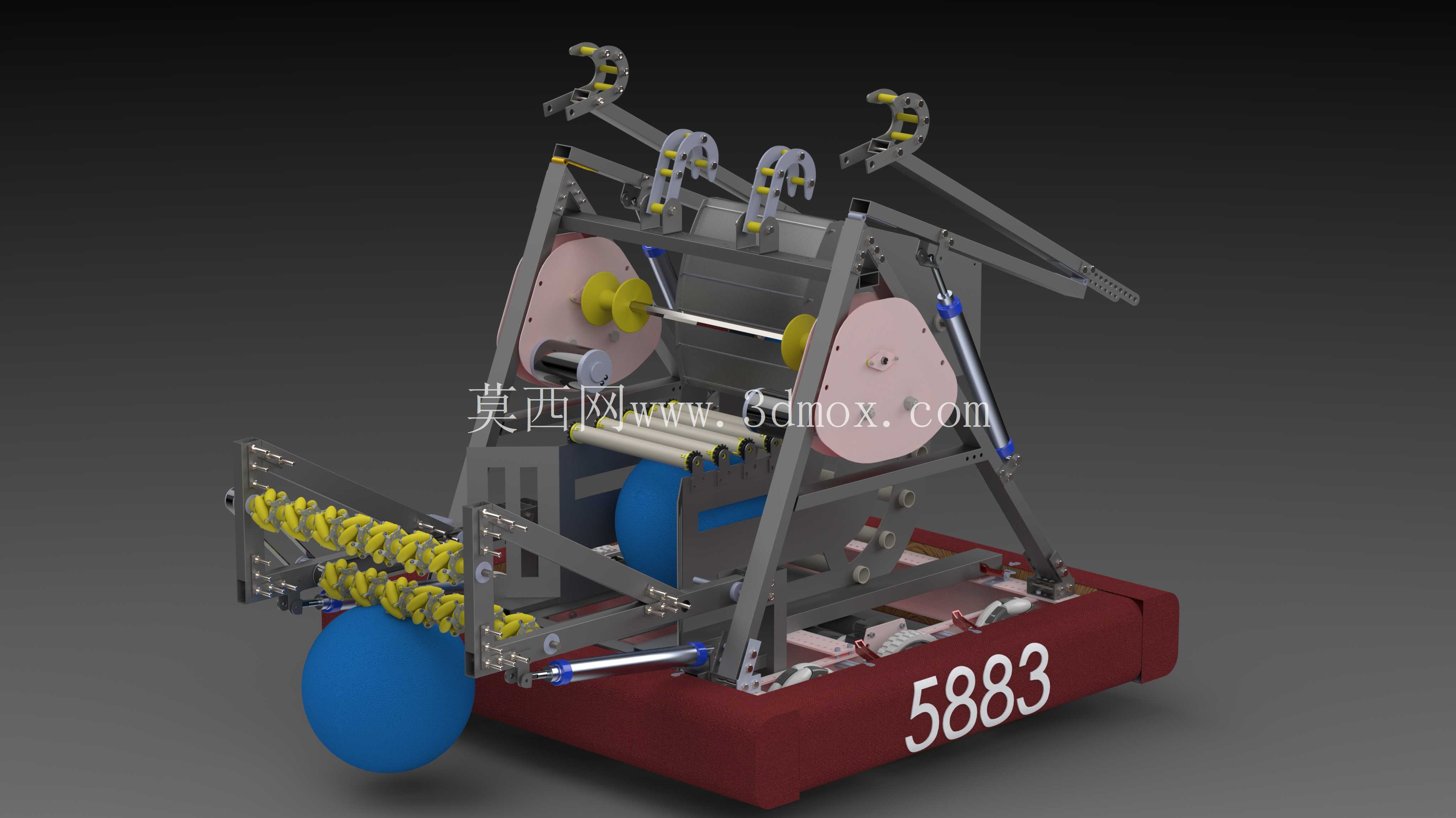

FRC赛事SpiceGears5883竞技机器人结构

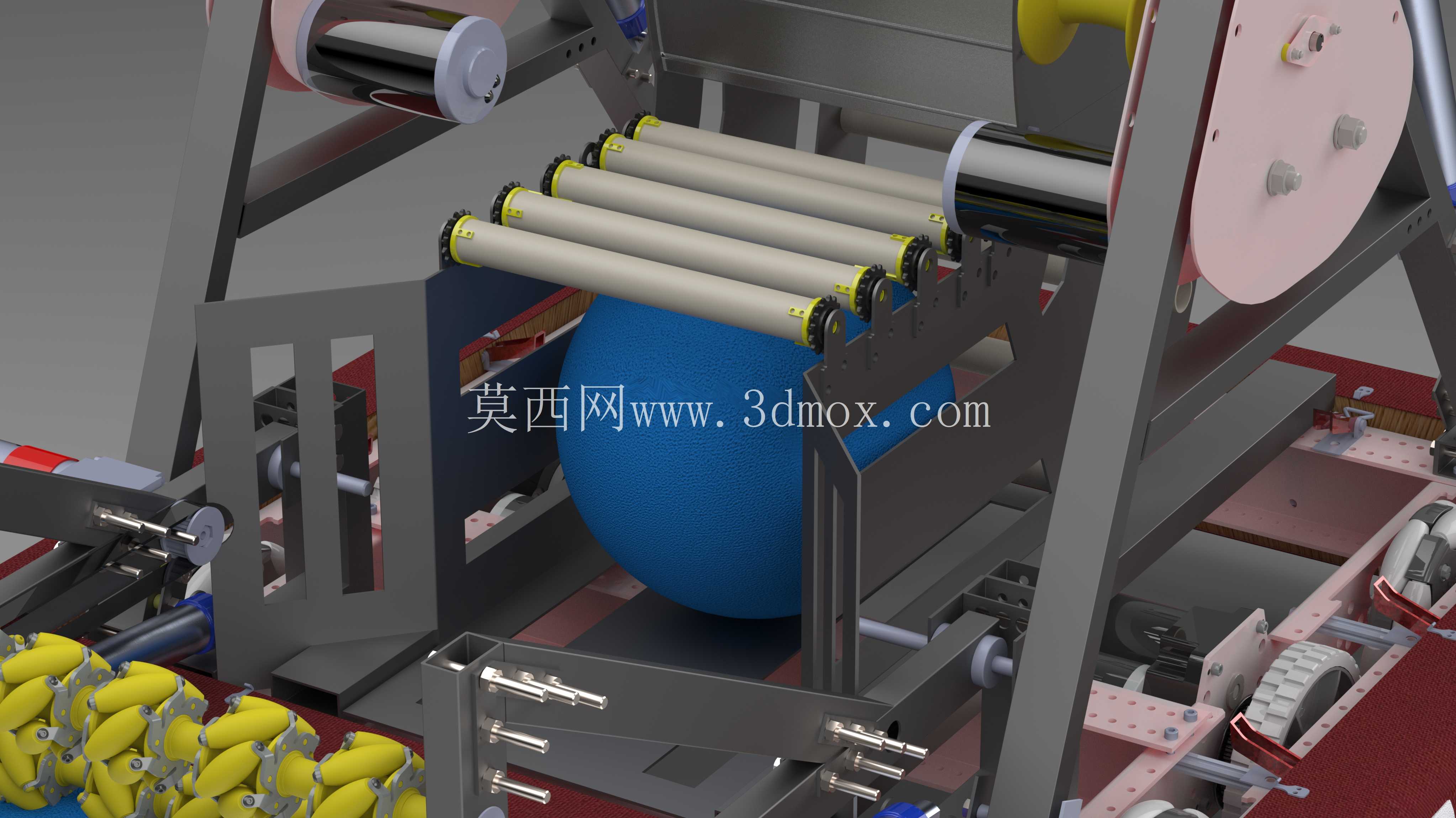

该竞技机器人面向青少年工程创新赛事场景开发，核心用途是在限定场地内完成指定物料拾取、转运、投射以及对抗类竞技任务，整套结构围绕赛事规则的边界约束做定向优化，从底层框架到上层执行机构的设计逻辑，完全贴合赛事中快速机动、精准作业、抗冲击碰撞的实际需求。底部承载基座采用箱型焊接框架结构，作为整台设备的安装基准，所有动力模块、控制元件、执行机构的安装基准面都统一加工在基座上，框架边缘做圆弧过渡处理，避免竞技过程中剐蹭场地设施或对方设备，基座底部预留标准轮系安装位，适配麦克纳姆轮或常规防滑轮组的快速换装，轮系安装孔位采用模块化设计，可根据场地摩擦系数、任务负载需求调整轮距与轴距，基座内部预留电池、控制器、气动元件的安装腔体，腔体内部设计有走线槽与快装卡扣，方便线束整理与元件快速更换，腔体盖板采用快拆结构，无需专用工具即可打开完成元件调试或更换。上层执行机构分为前端拾取组件、中部抬升组件、末端投射组件三个独立功能模块，各模块之间通过铰接支座连接，可根据任务需求单独调整动作行程或联动运行。前端拾取组件采用多组柔性拨轮结构，拨轮表面包覆防滑弹性材质，可适配不同规格的球状、块状赛事物料，拨轮的传动轴通过同步带与独立驱动电机连接，可实现正反转双向拾取，拾取口的宽度可通过两侧的可调挡板调整，适配不同尺寸的物料拾取需求，拾取组件的铰接点设计有阻尼限位结构，可在抬升过程中保持物料姿态稳定，避免物料掉落。中部抬升组件采用平行四边形连杆结构，搭配气动撑杆作为辅助支撑，可将前端拾取的物料平稳抬升至指定投射高度，连杆的铰接点采用带座轴承连接，降低动作过程中的摩擦阻力，气动撑杆的安装支座设计有多个调节孔位，可根据物料重量调整撑杆的支撑力大小，抬升行程的上下限位通过机械挡块配合电气限位开关实现双重限位，避免超程损坏结构件。末端投射组件采用飞轮摩擦发射结构，两组对称布置的飞轮通过高速电机驱动，飞轮间距可通过侧边的调节螺杆调整，适配不同直径的球状物料投射需求，投射角度可通过后端的调节支座调整，覆盖不同距离的投射任务需求，投射组件的进料口与中部抬升组件的出料口做平滑过渡设计，避免物料卡滞。整套设备的动力传输采用齿轮传动与同步带传动结合的方式，重载部位采用硬齿面齿轮传递扭矩，高速部位采用同步带传递动力，降低传动噪音与震动，所有传动部位都设计有防护盖板，避免竞技过程中异物进入传动系统造成卡滞。框架主体采用工业铝型材与钣金件拼接的结构，在保证结构强度的前提下尽可能降低整机重量，铝型材的连接部位采用角码加螺栓的连接方式，可根据调试需求快速调整各机构的安装位置，钣金件采用折弯成型工艺，边缘做去毛刺处理，避免调试过程中划伤操作人员。整机的外形尺寸严格贴合赛事规则的尺寸边界要求，所有机构在初始收拢状态下都不会超出规则限定的外轮廓尺寸，动作过程中各机构的运动轨迹都经过干涉校验，不会出现自身结构碰撞的问题，安装接口全部采用标准化设计，大部分零部件可与同类型竞技机器人通用互换，降低备件成本与调试周期。从结构设计的角度看，这套设备的设计思路完全围绕赛事场景的实际需求展开，没有冗余的结构设计，每一处安装位、每一组调节结构都对应实际竞技过程中的具体需求，模块化的设计思路也方便参赛队伍根据不同的赛事任务快速更换功能组件，调整设备性能参数，在保证结构可靠性的同时预留了足够的调试优化空间，适合作为竞技类机器人结构设计的参考案例，也可作为机械结构教学的实操案例，帮助学习者理解连杆机构、传动系统、模块化设计在实际设备中的应用方式。
