FRC赛事利爪十字军竞技机械装置

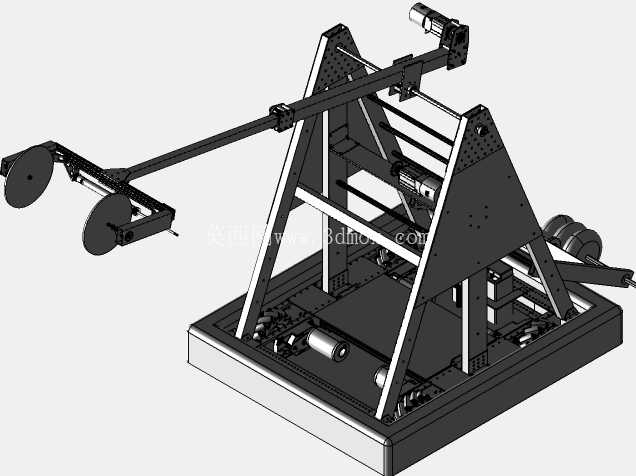

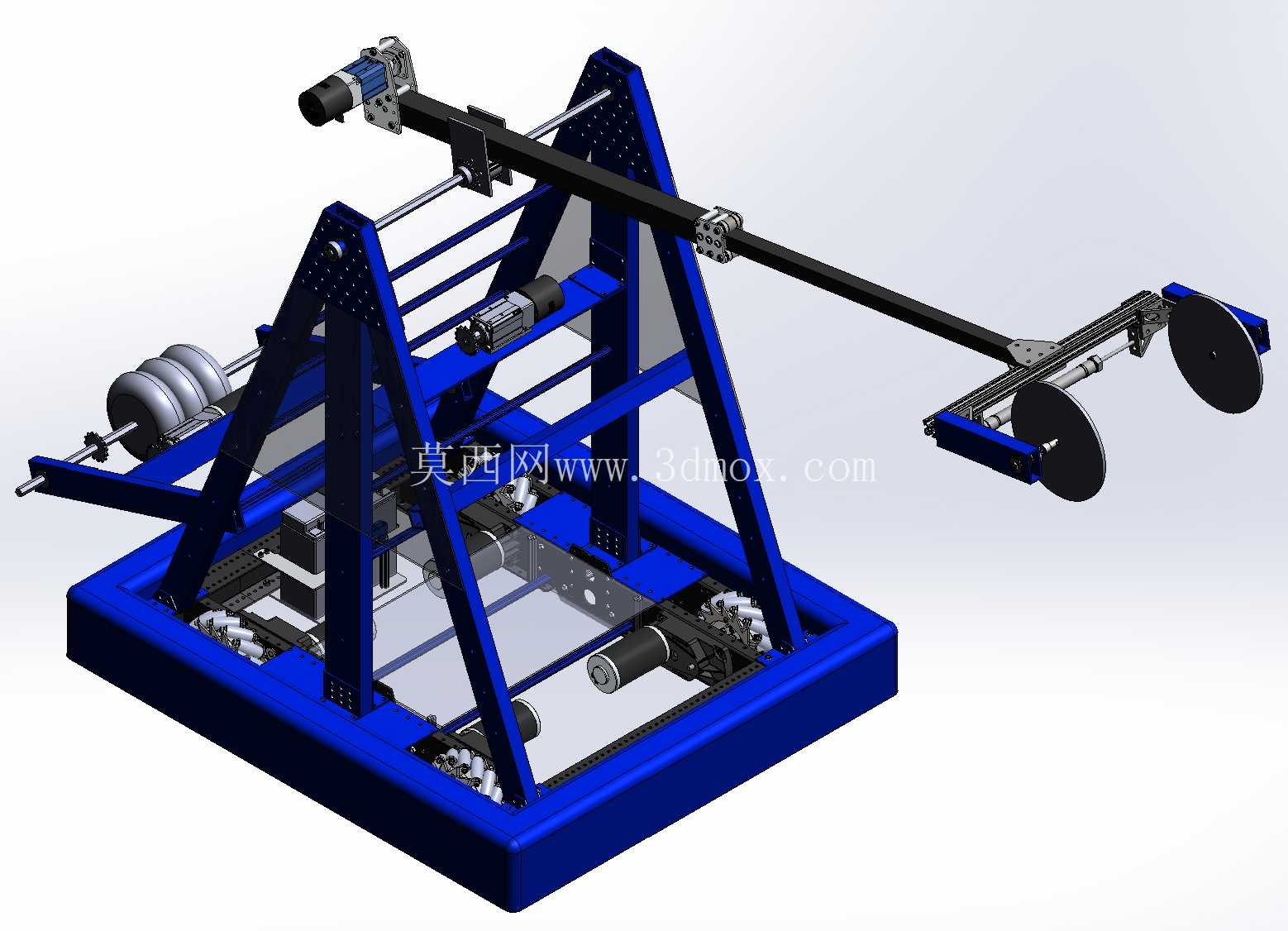

这套机械装置面向青少年机器人竞技赛事场景开发，核心用于赛事对抗环节中完成目标物件拾取、投射、场地障碍突破等竞技动作，整体结构围绕赛事规则限定的场地边界、任务载荷要求做定向适配，所有结构件的选型与布局都优先服务于赛事过程中的快速响应、结构可靠性需求。从结构布局来看，底部采用一体化焊接式矩形方管框架作为承载基座，基座内部预留了动力单元、控制模块、配重块的安装空间，框架底部设置有标准的行走轮组安装位，可适配赛事常用的麦克纳姆轮或标准橡胶驱动轮，基座整体的长宽尺寸控制在赛事规则限定的起始区尺寸边界内，确保赛前就位时不会出现尺寸超限问题，基座框架的型材壁厚经过受力校核，在对抗碰撞场景下可吸收大部分侧向冲击力，避免核心传动部件受冲击错位。上部的作业执行端采用单悬臂式伸缩臂结构，臂身采用碳纤维方管与铝合金连接座组合的形式，在保证臂身整体抗弯刚度的前提下尽可能降低自身重量，减少驱动端的负载压力；臂架末端设置有双轮式拾取投射机构，通过两轮的差速转动可实现对不同尺寸赛事用球的夹取、蓄力投射动作，投射力度可通过调整轮组转速做线性调节，适配不同投射距离的任务需求。臂架与基座之间采用三角形支撑桁架结构做承载连接，支撑桁架采用镂空式铝合金板材拼接而成，桁架的斜撑角度经过受力仿真优化，可将臂架满载伸出时的倾覆力矩有效传导至基座整体，避免悬臂端出现过大的下挠变形，支撑桁架上预留了多组传感器安装孔位，可根据赛事任务需求加装视觉识别模块、距离检测传感器，辅助实现作业端的自动定位。动力传动部分，臂架的俯仰动作采用伺服电机配合精密行星减速机驱动，减速机输出端连接大扭矩回转支承，可实现臂架在垂直平面内-15度到75度的俯仰调节，调节精度可控制在0.5度以内，满足精准投射的角度要求；臂架的伸缩动作采用同步带传动配合线性导轨导向，伸缩行程可覆盖赛事场地内大部分作业半径需求，导轨滑块处设置有自润滑衬套，可在多场次连续对抗作业中降低维护频次，避免粉尘颗粒进入导轨副造成卡滞。设计过程中优先考虑了赛事场景下的快速拆装需求，所有外部结构连接都采用快拆式销钉与标准内六角螺栓组合，参赛队员可在赛事间隙快速更换受损的结构件，不需要复杂的专用工具；电气走线全部沿型材内部的走线槽布置，外部预留快插式航空接头，可实现控制模块与动力单元的快速插拔替换，减少赛前调试与赛中故障排查的时间。配重布局上，基座尾部设置有可调节式配重安装位，可根据臂架搭载的不同末端执行器重量调整配重块的数量与位置，将整机的重心始终控制在基座支撑面的中心区域，避免急停、快速转向、臂架满载伸出时出现整机倾覆的问题；所有运动部件的外侧都设置有轻量化的防护挡板，既可以避免对抗过程中外部物件卡入传动副造成机构损坏，也符合赛事规则中的运动部件安全防护要求。这套结构的设计逻辑完全围绕赛事场景的实战需求出发，没有做多余的装饰性结构，每一处型材选型、连接位置、传动参数都经过实际对抗场景的受力验证，在限定的重量、尺寸边界内最大化实现了作业半径、负载能力、动作响应速度的平衡，对于同类竞技机器人的结构设计、传动选型都有实际的参考价值，可直接作为同类赛事机器人的基础框架做针对性的功能拓展。
