微雪三色2.13英寸电子墨水屏扩展板结构设计

做嵌入式硬件配套结构设计快八年，经手的树莓派外设扩展板少说也有上百款，这次复刻的这款2.13英寸三色电子墨水屏HAT，是之前给户外低功耗显示终端做配套时反复校准过三次的版本，所有尺寸都是拿实物板配合游标卡尺一点点卡出来的，连板边的圆角、接插件的突出高度都没放过，就是为了做结构装配的时候不用反复修模。

先从实际应用场景说，这类三色墨水屏和普通LCD、OLED屏完全不是一个使用逻辑，它本身不依赖持续供电维持显示内容，只有刷新画面的那零点几秒需要供电，平时完全处于零功耗状态，特别适合放在户外环境做信息公示牌、仓储货位的电子价签、野外环境监测节点的状态显示，还有智能门禁的临时通知展示，甚至是低功耗手持设备的状态屏，不用频繁换电池，大太阳下也不会像普通屏那样反光看不清内容，红黑白三色的显示配置刚好能把告警、提示类的重点信息标红，不用额外加指示灯就能传递关键状态。

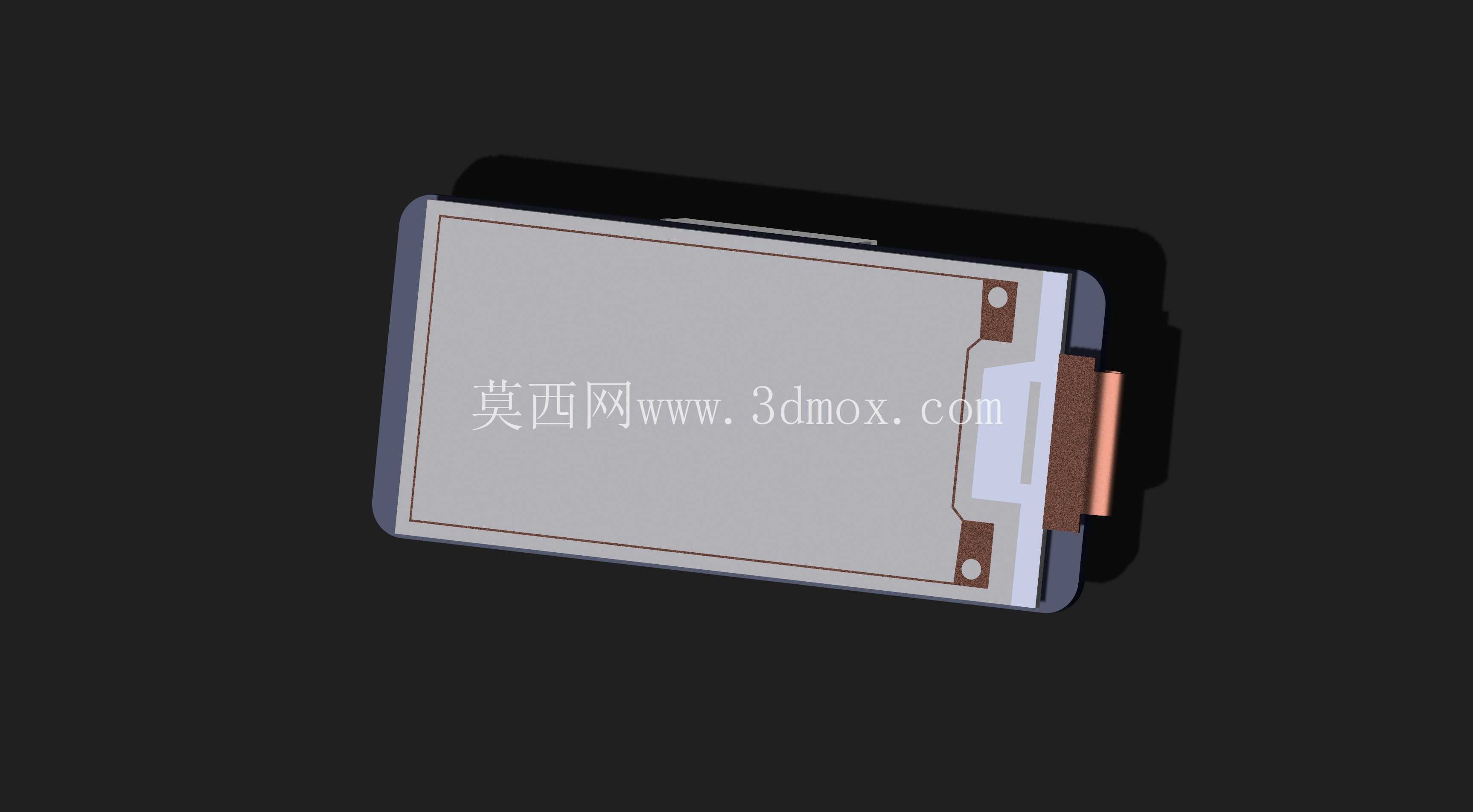

说回结构设计本身，一开始建模的时候最先卡的是安装边界，毕竟是标准树莓派HAT规格，首先要保证板体的四个安装孔位完全对齐树莓派的40Pin排针安装基准，孔位公差控制在0.1mm以内，不然装的时候会出现排针对不齐、螺丝拧不上的问题。整个屏体的总厚度算上背面的驱动电路保护壳、正面的屏幕保护层，控制在8.2mm，不会因为装了扩展板就让整个树莓派套件变得过于臃肿，哪怕是装在紧凑的ABS外壳里也留够了1mm的安全间隙，不会出现挤压屏幕导致花屏的问题。屏幕的有效显示区域刚好居中在板体正面，四周留的边框宽度刚好能容纳固定屏幕的双面胶粘贴位，不会因为边框太窄导致粘接力不够，屏幕用久了翘边，也不会因为边框太宽浪费板上的布局空间。

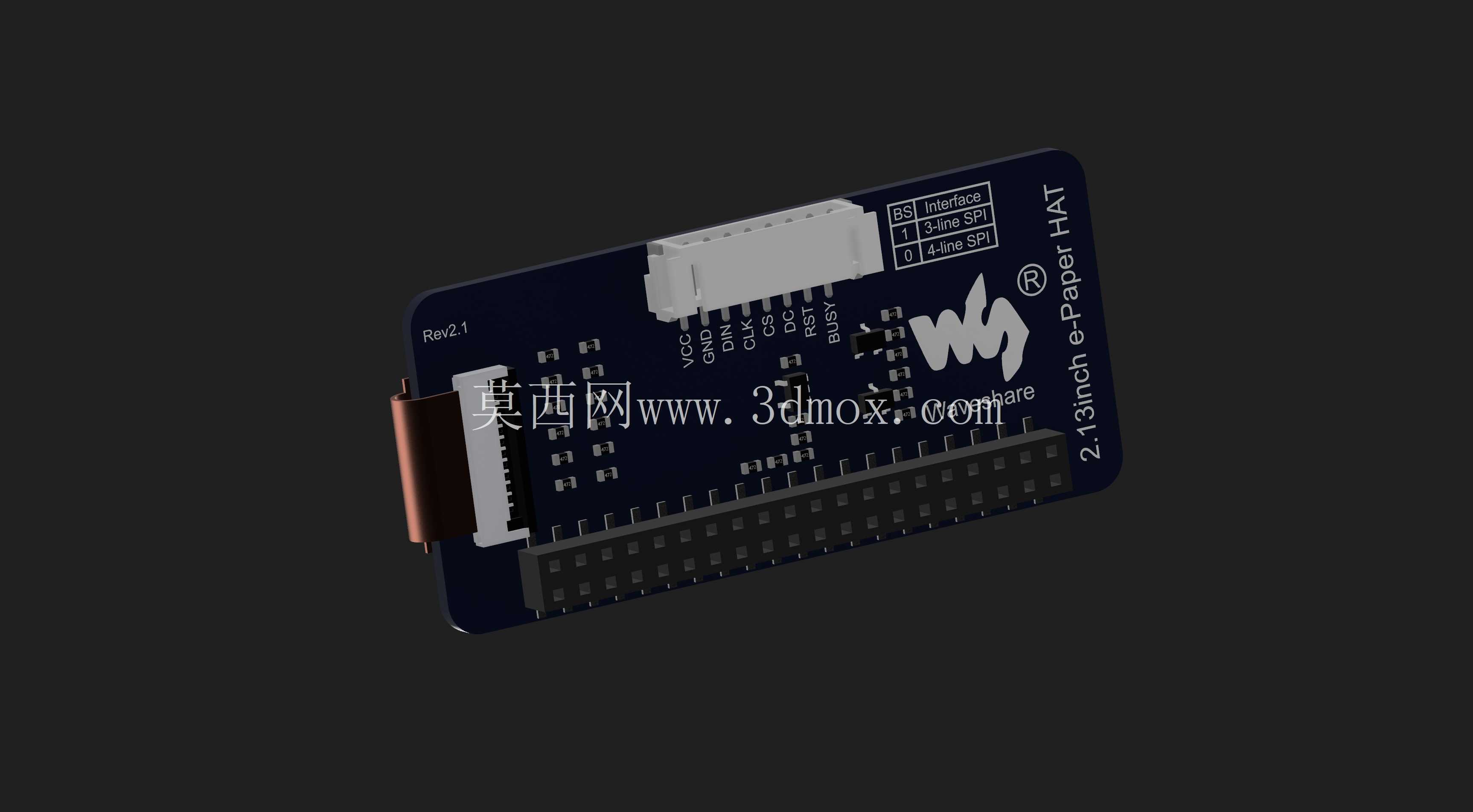

接插件的位置设计也花了点心思，屏幕的FPC排线座放在板体的上边缘，排线弯折的半径特意留了3mm，不会因为弯折半径太小导致排线内部的铜箔断裂，延长硬件的使用寿命。板边的功能按键、复位按键的突出高度刚好比板体高1.2mm，装外壳的时候按键帽和外壳开孔的间隙控制在0.3mm，按的时候不会卡键，也不会因为间隙太大进灰。40Pin排针的高度选的是标准的8.5mm塑高排针，插在树莓派上之后，板体和树莓派主板之间留了2mm的通风间隙，长时间运行的时候不会因为两个板贴太近积热，影响驱动芯片的稳定性。

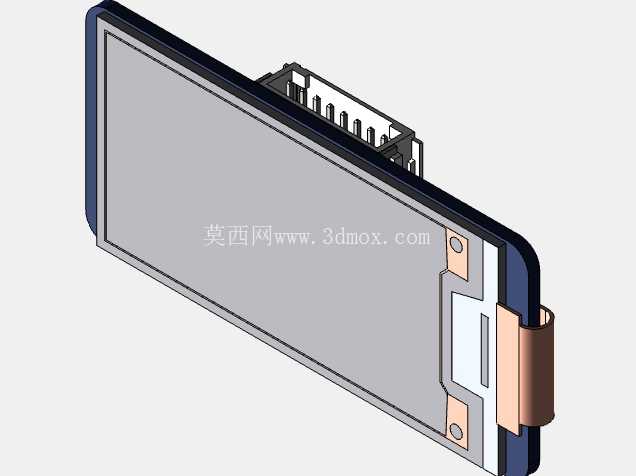

实际建模的时候特意把屏幕表面的磨砂质感、板体的阻焊层哑光效果、接插件的金属镀层质感都做了还原，不是那种随便拉个方块凑数的模型，不管是做产品装配干涉检查，还是做产品宣传渲染图都能直接用。之前有同行做类似的屏模型的时候，忽略了屏幕侧面的驱动COF封装的突出部分，结果打样外壳的时候刚好卡到COF的位置，把屏压坏了，这次建模的时候特意把COF部分的突出尺寸、柔性排线的弯折形态都做了1:1还原，甚至连板上的丝印位置、固定孔的沉头深度都和实物完全一致，导入装配体的时候不用再额外调整位置，直接对齐孔位就能完成虚拟装配，能提前排查到结构干涉的问题，省得打样之后反复改模浪费成本。

从功能特性上看，这款三色屏的212x104分辨率刚好能放下三行普通字号的文字加一个小型的状态图标，红黑两色的显示对比度足够，哪怕是在光线昏暗的仓库通道里，不用额外加背光也能看清上面的内容，而且墨水屏本身的可视角度接近180度，不管从哪个方向看都不会出现偏色、看不清的问题，比普通的TFT屏适合公共区域的信息展示。设计的时候还考虑了后期加装保护面板的需求，屏幕正面比板体边框高0.5mm，贴钢化保护面板的时候刚好能和边框齐平，不会出现突出或者凹陷的问题，整个装配面的平面度控制在0.2mm以内，贴完面板不会有气泡、翘边的情况。

之前做野外监测节点的时候，就是用的这款屏，整个设备靠一块2000mAh的锂电池供电，每天刷新四次数据，能连续跑六个多月不用换电池，要是换成普通的OLED屏，最多撑半个月就没电了，这也是为什么这类低功耗显示场景现在都优先选三色墨水屏的原因。建模的时候把所有的安装基准面都设到了板体的底面，也就是和树莓派接触的那个面，不管是叠加其他HAT板，还是装到固定支架上，都能直接用这个基准面做装配参考，不用重新找坐标系，能省不少结构设计的时间。板体四个角的R2圆角也做了还原，不会像直角板那样容易划手，也不会在装外壳的时候因为尖角卡住外壳的注塑拔模斜度，影响装配效率。
