0.49英寸IIC接口白色OLED显示模组

项目分类:显示屏 发布时间:2026-07-29 ID:1201491
  • 0.49英寸IIC接口白色OLED显示模组
  • 0.49英寸IIC接口白色OLED显示模组
  • 0.49英寸IIC接口白色OLED显示模组
  • 0.49英寸IIC接口白色OLED显示模组
  • 0.49英寸IIC接口白色OLED显示模组

在小型嵌入式设备的开发场景里,这类微型OLED显示模组的应用覆盖范围极广,从可穿戴健康监测设备的状态显示,到工业手持终端的参数反馈,再到小型智能硬件的交互提示,都能看到这类小尺寸屏幕的身影。不同于常规尺寸的显示器件,这类0.49英寸规格的屏幕,核心定位就是满足空间极度受限的设备显示需求,不需要承担大尺寸画面的输出任务,只需要清晰呈现关键的字符、简单图标与状态数值,在低功耗、小体积的前提下完成基础人机交互的显示功能。

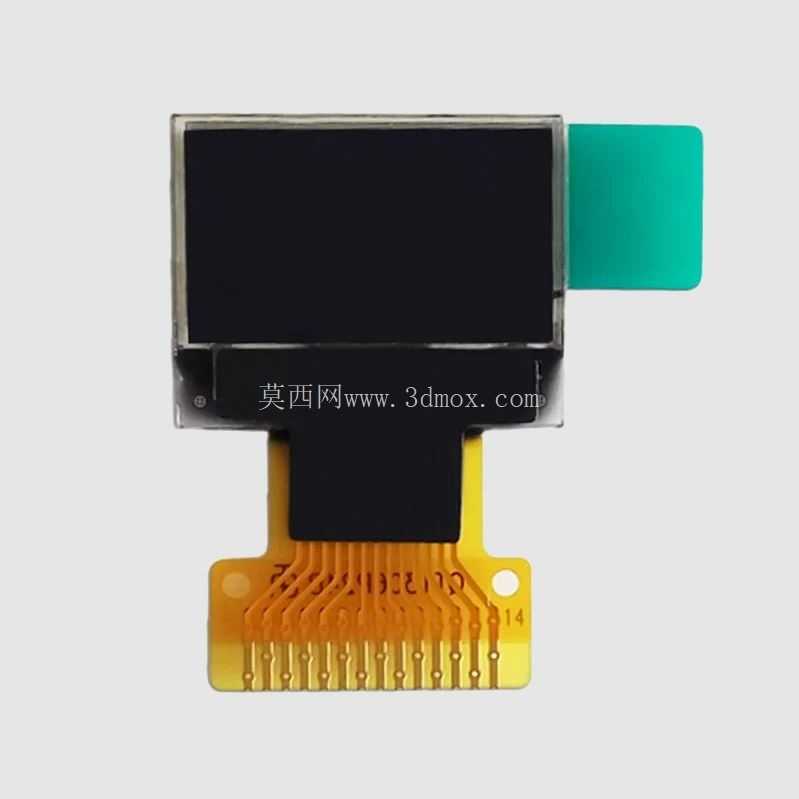

从功能特性来看,这款显示模组采用IIC通信接口,仅需要两根信号线就能完成与主控芯片的数据交互,极大简化了硬件电路的布线难度,对于引脚资源紧张的小型主控MCU来说,这种接口设计能大幅降低IO口的占用压力,让有限的硬件资源可以分配给更多功能模块。屏幕的显示像素为64×32,采用白色发光像素,在低亮度环境下也能保证清晰的显示效果,不会像LCD屏幕那样需要额外的背光模组占用额外厚度空间,自发光的特性也让它在显示纯黑内容时完全不耗电,对于电池供电的便携设备来说,能有效延长整机的续航时长。

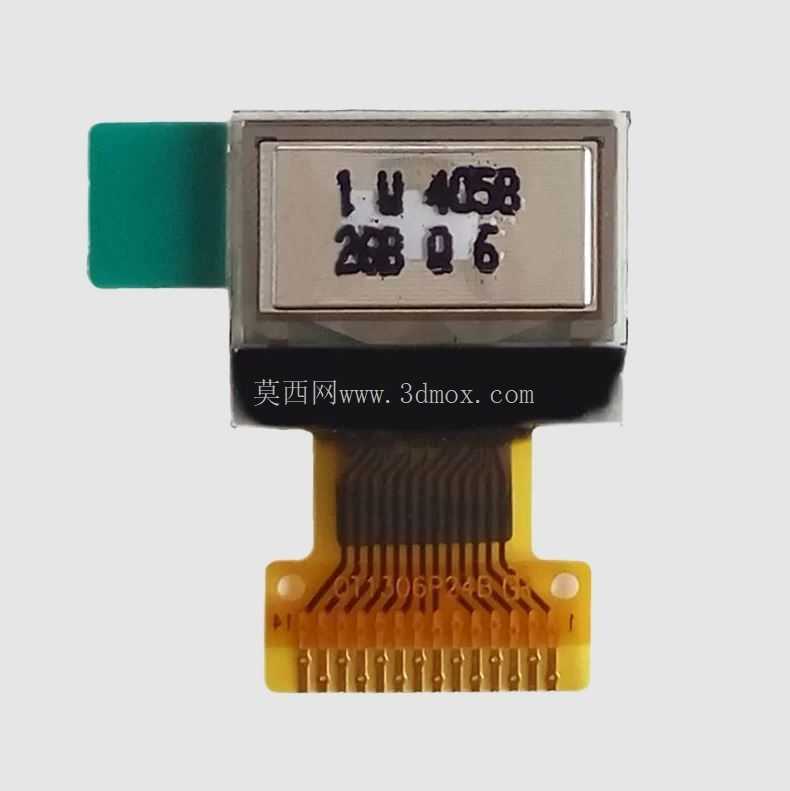

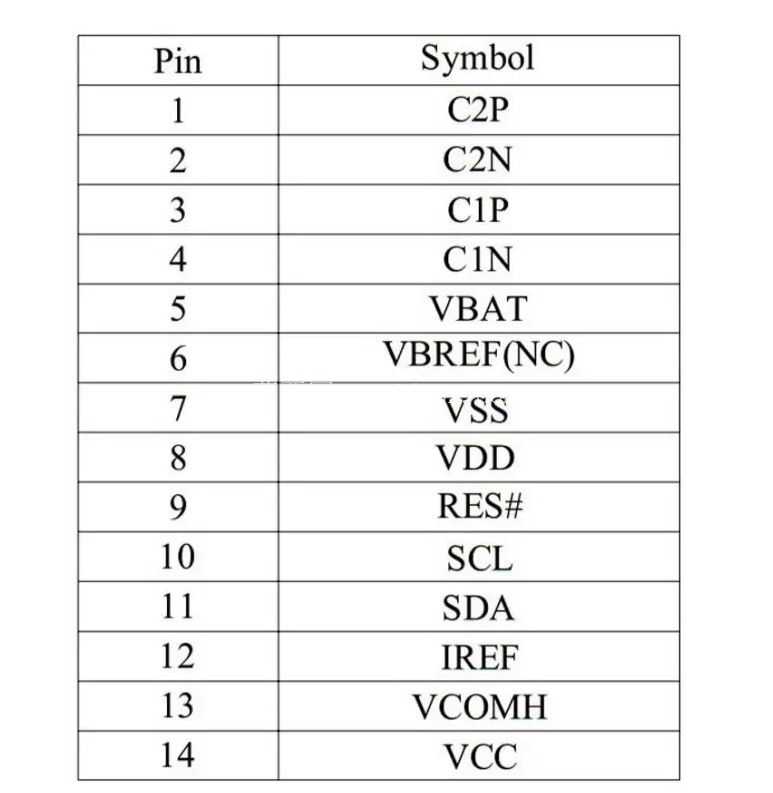

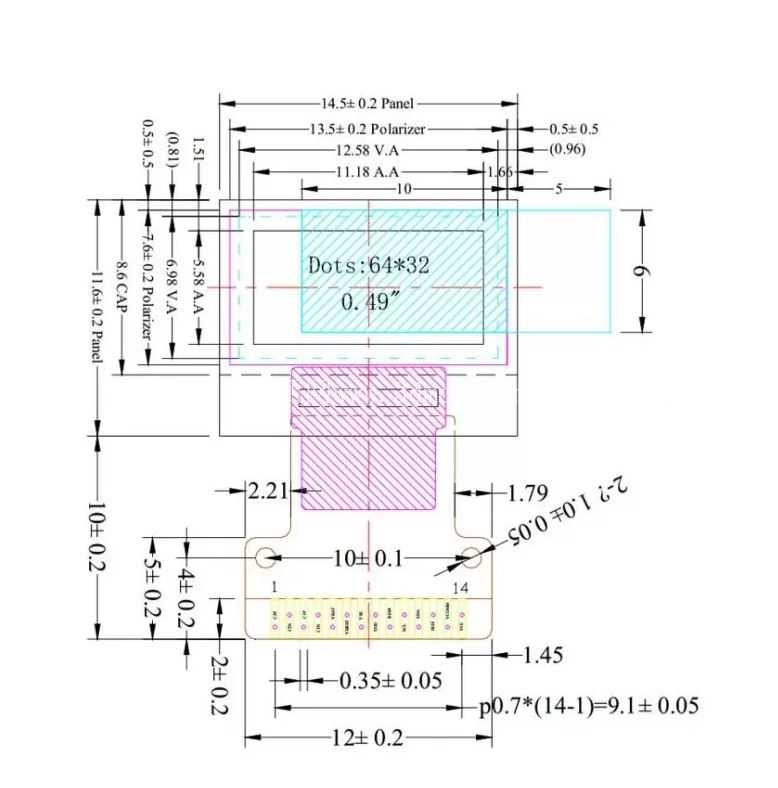

在结构设计层面,这款模组采用了FPC软排线连接的结构,屏幕本体与排线之间做了加固处理,避免组装过程中反复弯折导致排线断裂。屏幕的有效显示区域尺寸控制在11.18×5.58mm,整个模组的物理外形尺寸为14.51×16.12mm,安装时只需要预留出对应大小的屏幕开窗位置,FPC排线可以根据设备内部的空间布局做适度弯折,适配不同的内部堆叠结构。排线末端采用14Pin的连接引脚,引脚间距做了标准化设计,既可以直接焊接在主控PCB板上,也可以搭配对应的FPC连接器做可拆卸式连接,方便生产组装与后期维护更换。

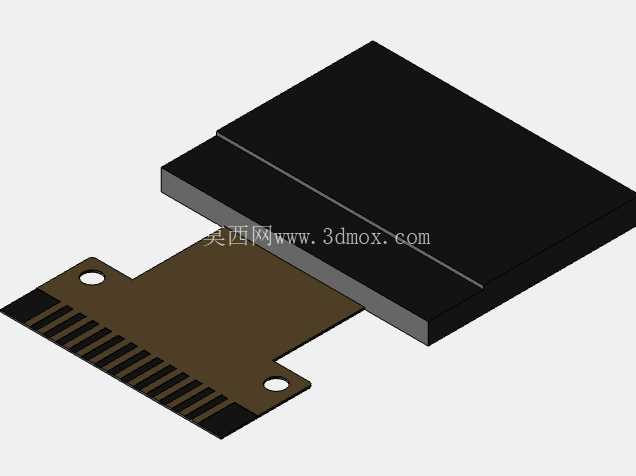

设计这类微型显示模组的三维模型时,需要重点关注几个核心的安装边界参数:首先是屏幕本体的厚度公差,因为这类屏幕通常是嵌在设备外壳的开窗位置,厚度方向的尺寸偏差会直接影响屏幕与外壳表面的平齐度,建模时需要预留0.1mm左右的装配间隙,避免组装时出现屏幕顶壳或者凹陷的问题;其次是FPC排线的弯折半径,软排线的弯折不能小于允许的最小半径,否则会导致内部铜箔断裂,建模时需要模拟排线实际的走线路径,确认弯折区域不会与周边的结构件产生干涉;最后是引脚的位置精度,焊接区域的引脚位置需要与PCB板上的焊盘完全对应,偏差不能超过0.05mm,否则量产时会出现虚焊、连焊的问题。

从实际选型的角度来看,这类屏幕的工作电压为3.3V,可以直接匹配绝大多数嵌入式主控的IO口电平,不需要额外做电平转换电路,工作温度范围覆盖-40℃到85℃,即使是在工业场景的低温或者高温环境下,也能正常显示内容,不会出现屏幕拖影、不亮的问题。像素点尺寸为0.155×0.155mm,显示常规的ASCII字符时可以做到清晰锐利,即使是小字号的数字也能轻松识别,完全满足小型设备的状态显示需求。在做整机结构设计时,还需要考虑屏幕表面的防护设计,通常会在屏幕外侧加装透明的PC或者亚克力视窗,既可以保护屏幕不会被硬物刮花,也能起到一定的防尘防水作用,视窗与屏幕之间需要预留0.2mm左右的间隙,避免挤压屏幕导致显示异常。

很多初次接触这类微型显示模组的结构工程师,容易忽略排线的固定设计,实际上FPC排线在设备内部如果没有做适当的固定,设备在受到振动或者冲击时,排线会反复晃动,长期使用可能会导致焊接位置脱焊,建模时需要在排线走线路径上设计对应的压线结构或者背胶粘贴区域,保证排线在设备内部不会产生不必要的位移。另外屏幕的驱动芯片集成在模组内部,不需要额外搭建驱动电路,主控只需要按照IIC协议发送对应的显示指令就能点亮屏幕,这也减少了硬件设计的工作量,缩短产品的开发周期。
