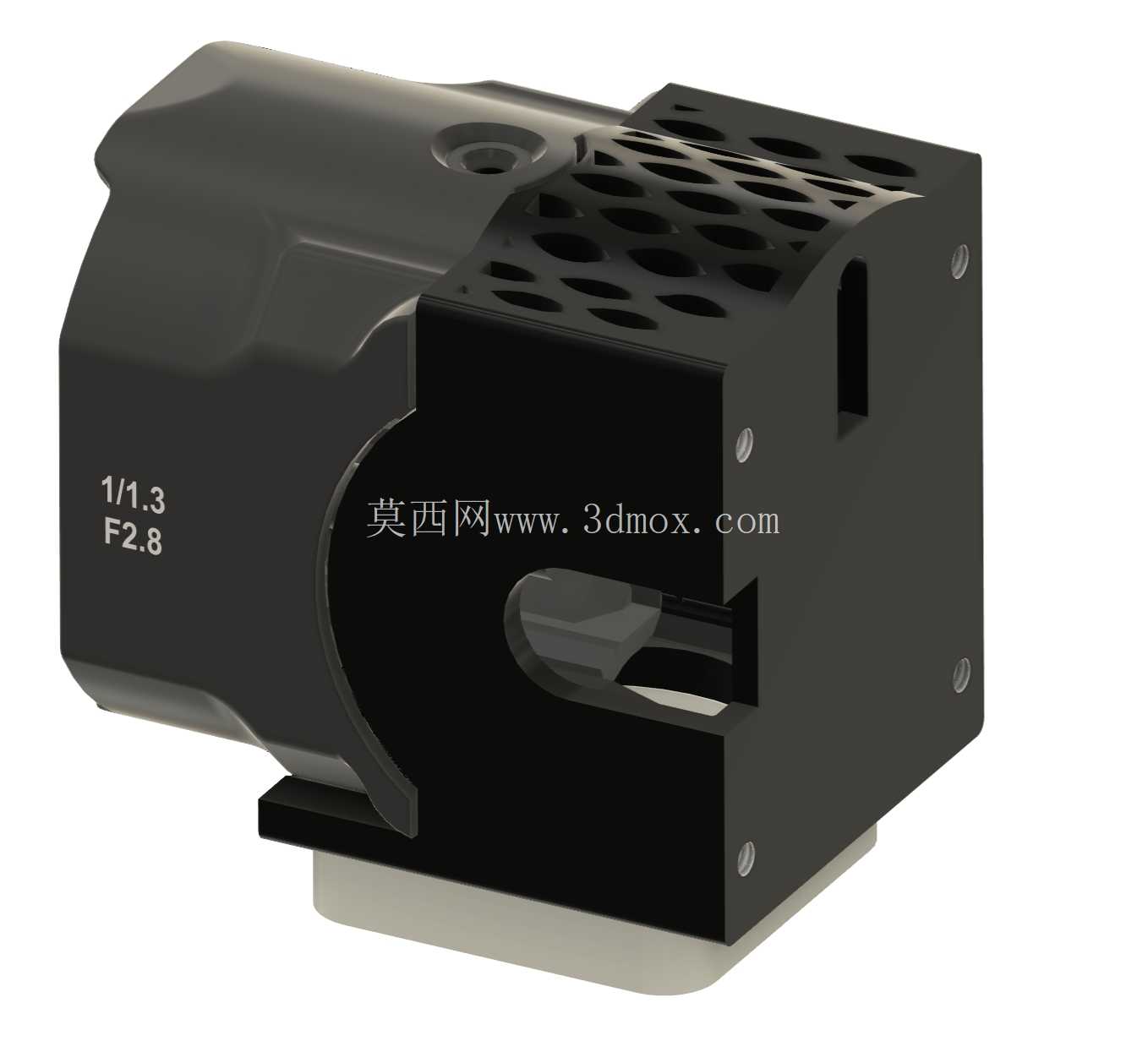

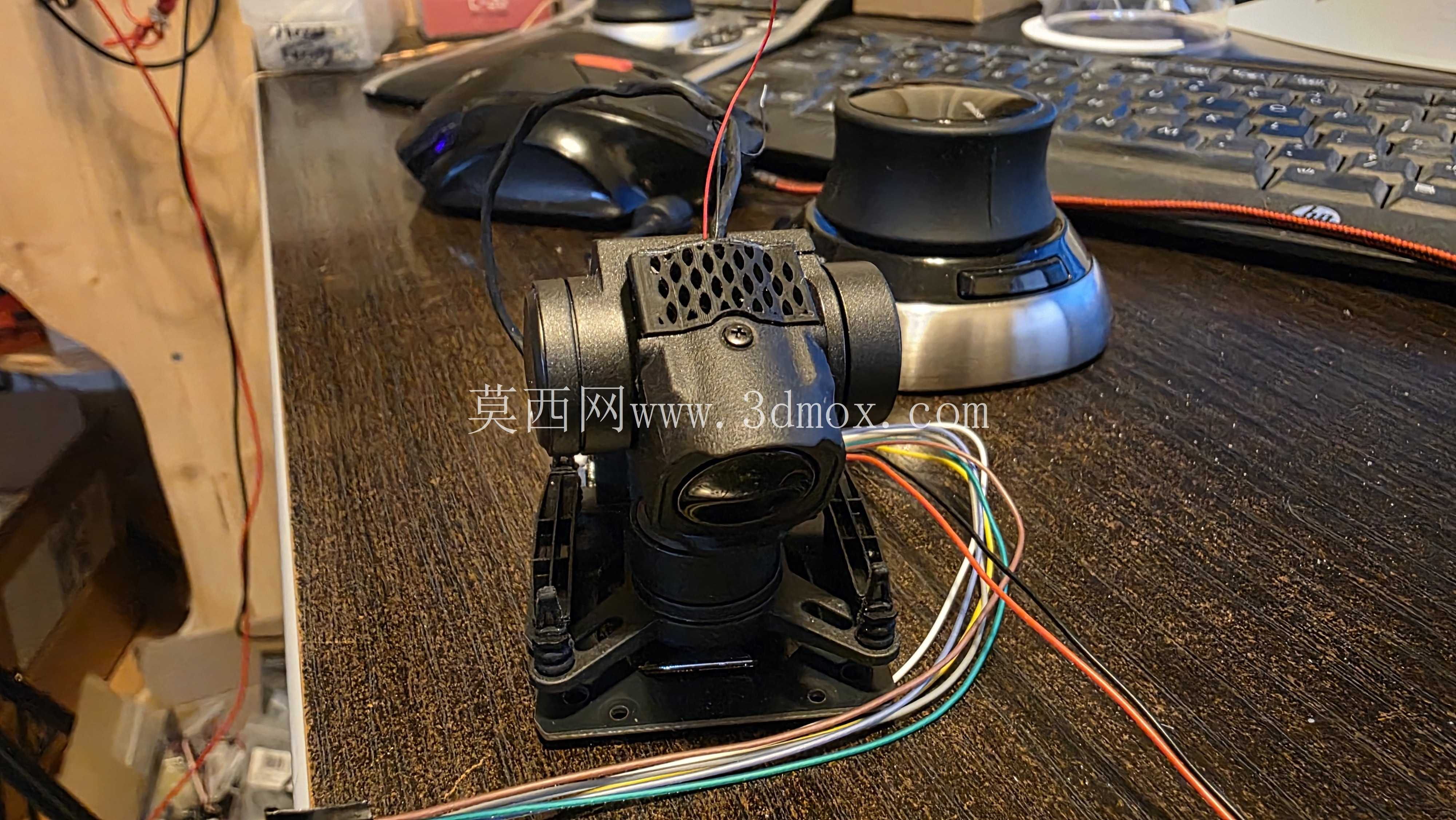

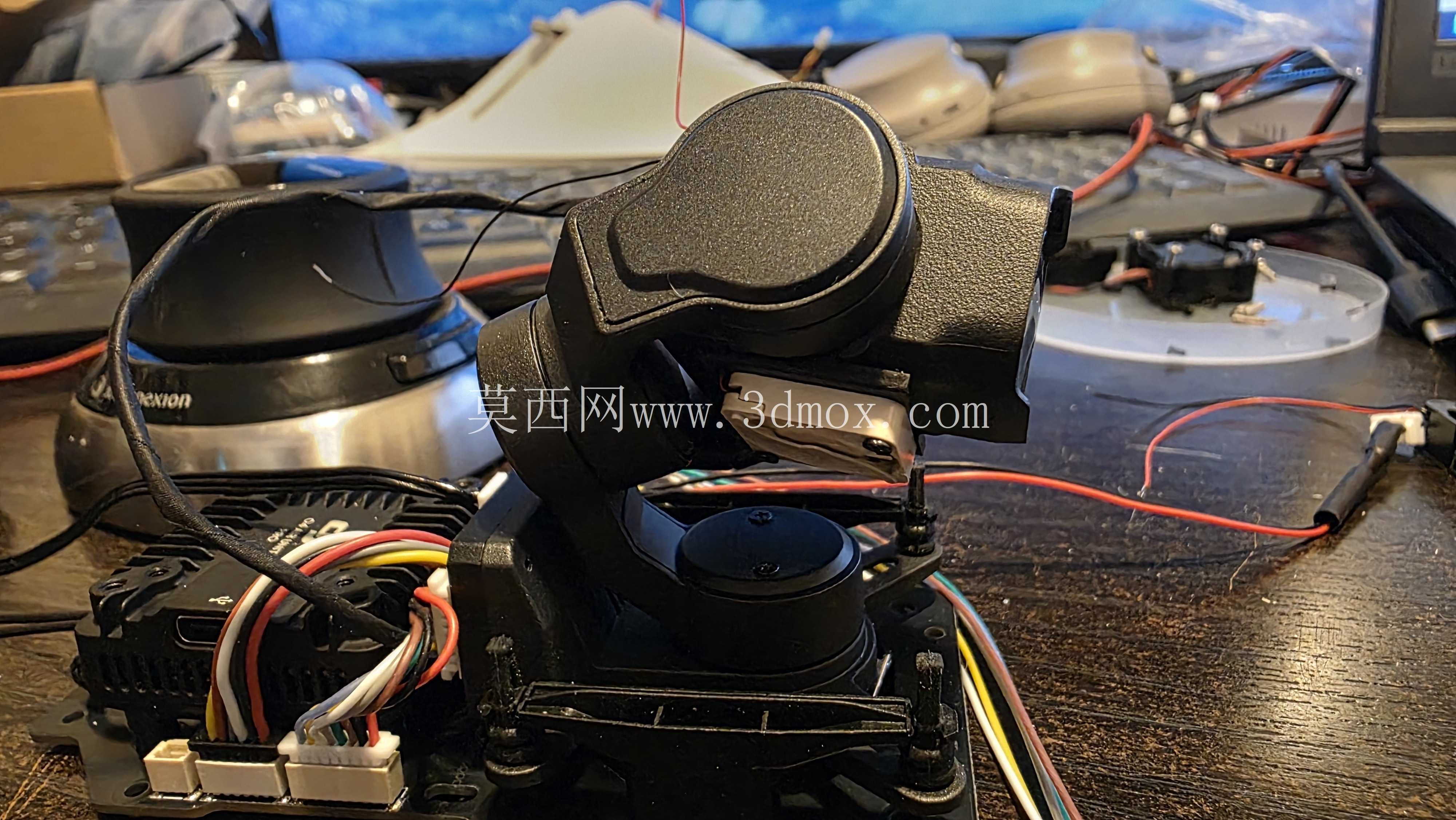

C-20T云台DJI O4 Pro相机适配安装座

在FPV穿越机、航拍云台改装的实际工程场景中，不同型号相机与现有云台的安装适配一直是结构改装的高频需求，这款适配结构正是针对C-20、C-20T云台与DJI O4 Pro相机的安装匹配问题开发的专用连接部件，解决了原厂配件缺失下的改装安装痛点。

从实际使用场景来看，不少航拍从业者、穿越机改装玩家手中保有存量的C-20/C-20T云台设备，在升级更换DJI O4 Pro相机时，往往会遇到安装孔位不匹配、相机安装后干涉云台行程、长时间录制相机过热等实际问题，这款适配件就是围绕这些现场问题完成的结构设计。

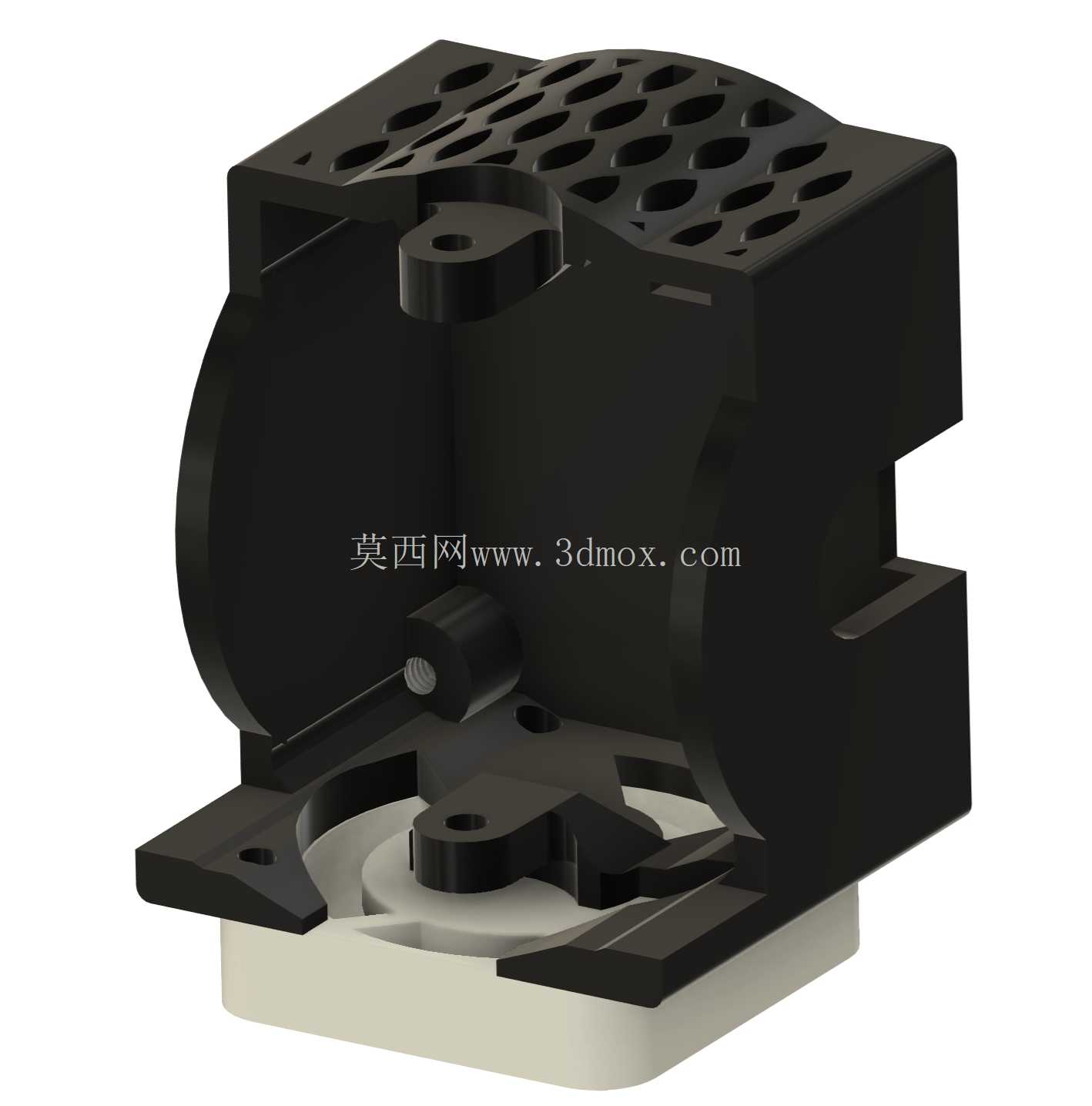

结构设计上，适配件下方预留了17x17x3mm规格的散热风扇安装位，风扇安装完成后不会突出到云台的运动包络范围内，不会对云台的俯仰、横滚转动行程造成任何干涉，能够在相机长时间高码率录制时持续带走相机核心区域的热量，避免高温导致的录制中断、画质降频问题。需要注意的是，这款适配件仅针对DJI O4 Pro相机设计，并不适配O4 Lite版本相机，两者的外形尺寸、安装定位点存在差异，强行安装会出现定位偏差、固定不牢的问题。

加工实现层面，这款适配件可通过树脂3D打印完成制作，针对常规FDM长丝3D打印机的成型精度特点，设计时对细节结构的尺寸做了适配调整，避免因打印精度不足导致的装配卡滞。实际装配时，需要先拆卸相机原有前壳，对前壳侧面做少量切削处理，来匹配适配件的新后壳结构——这一步的尺寸补偿是特意设计的，因为原厂相机外壳相对于万向节的安装空间宽出1mm左右，不做切削处理会出现安装后卡滞、云台转动阻力过大的问题。切削处理完成后，将新的适配结构重新组装到相机前端，拆卸相机背面的原有线缆，取下原厂自带的散热化合垫与粘垫，避免多余的厚度影响安装定位精度。

走线设计上做了两种方案的预留，如果追求最简安装流程，可以直接将相机线缆与风扇电源线从适配件的顶部开孔穿出，布线操作简单，后期维护也方便；如果需要将线缆穿过云台内部实现隐藏式布线，避免线材外露影响云台动平衡或者飞行时的风阻，可以选择适配件侧面的预留孔位完成走线。需要特别说明的是，O3版本万向节的自带线材并不适配O4相机的接口，不能直接沿用，需要更换匹配的线缆完成连接。

固定连接的尺寸参数完全匹配现有标准件规格：相机前后半壳的组装使用相机原厂附带的M2螺丝即可完成固定，不需要额外采购非标准螺丝；适配件与万向节的连接固定，使用万向节附带的M1.4螺钉完成锁紧，安装后整体连接刚性足够，不会在云台高速转动时出现松旷、抖动的问题。散热风扇选用Sunon UF3F3-700 TC型号即可，这类风扇可以通过常规电子元器件采购渠道获取，风扇额定工作电压为3V，实际使用中在一定的电压波动范围内也可以正常工作，适配不同飞控、云台板的供电输出能力。由于这款适配件安装后会取代原有的摄像头散热结构，实际使用时必须保证风扇处于正常运转状态，禁止在风扇未通电运转的情况下长时间开启摄像头工作，避免相机核心区域过热损坏。

整体安装边界经过反复校核，适配件安装完成后，相机镜头的中心高度与云台的转动中心完全重合，不会出现重心偏移导致的云台电机负载过大、增稳效果下降的问题，所有外露的边角都做了倒角处理，避免安装过程中划伤线材或者操作人员的手部，镂空的格栅结构既减轻了整体重量，也能辅助散热气流的流通，提升散热效率。
