带圆柱形滑翔机结构的单缸蒸汽机设计

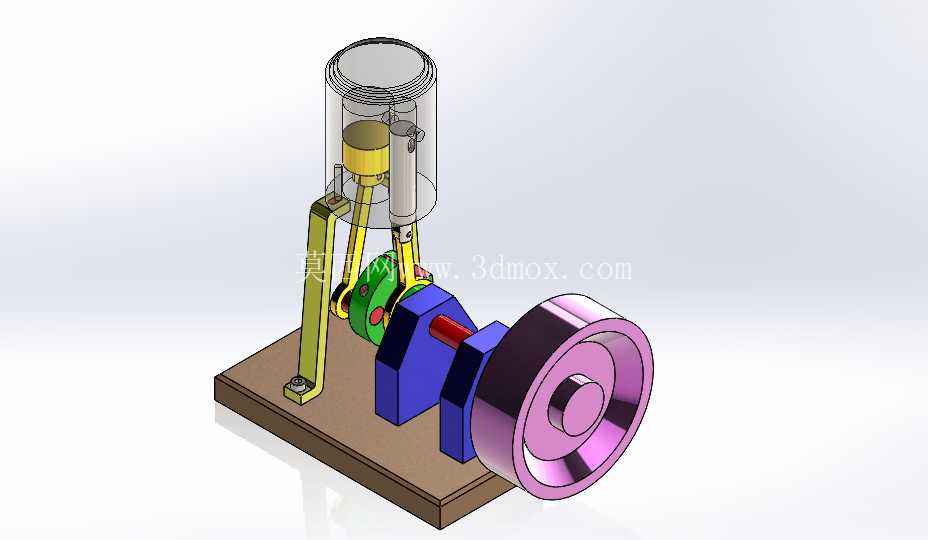

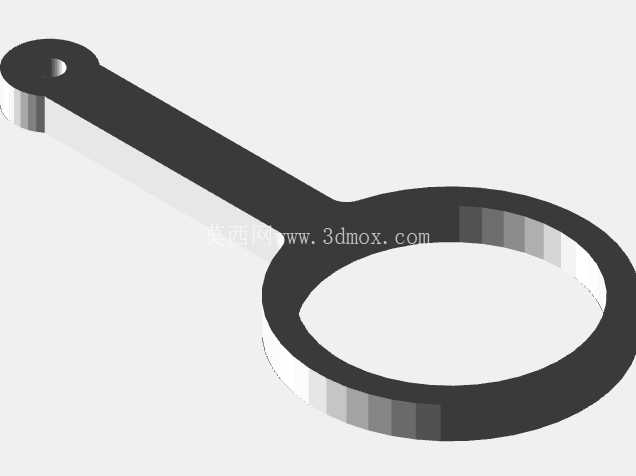

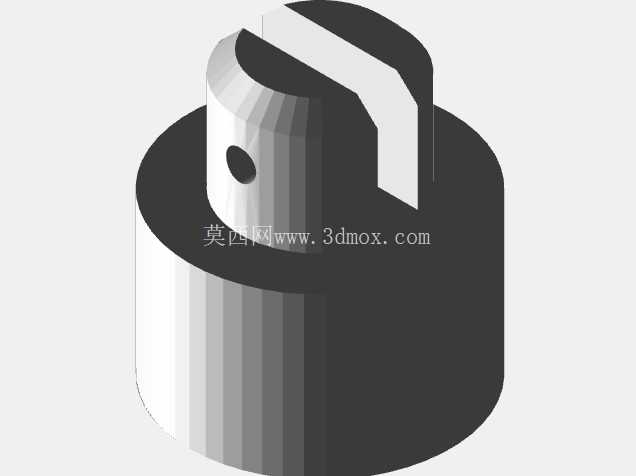

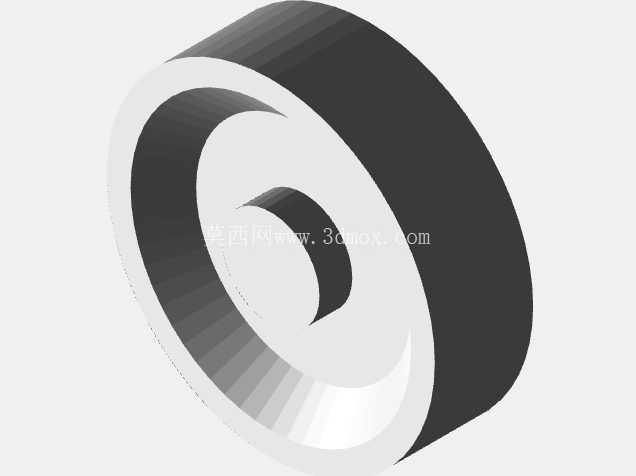

这套单缸蒸汽机的三维结构设计，核心围绕小型蒸汽动力输出场景搭建，可适配教学演示模型、小型复古动力装置、科普展品等实际应用场景，区别于大型工业蒸汽机组的复杂管路与多级膨胀结构，该设计采用单缸直列布局，搭配圆柱形滑翔机式配气结构，整体结构紧凑，零件加工难度低，装配逻辑清晰，适合作为机械原理教学的具象化载体，也可作为小型动力输出单元适配低负载的往复运动演示装置。从实际功能层面看，该装置通过蒸汽进入气缸推动活塞做上下往复运动，经曲柄连杆机构将直线运动转换为曲轴的旋转运动，末端的大尺寸飞轮负责储存转动惯量，抵消曲柄连杆机构过死点时的动力中断问题，保证输出轴转动的连续性，圆柱形滑翔机配气结构可随活塞运动同步完成进排气口的开闭切换，无需额外设置复杂的凸轮配气机构，大幅简化了整体结构的零件数量，降低了装配与维护的难度。设计过程中优先考虑了安装边界的合理性，整体采用底板式安装结构，所有运动部件均布置在木质安装底板的上方区域，气缸垂直布置在底板靠后侧位置，曲轴组件横向布置在气缸前侧下方，飞轮安装在曲轴输出端向外延伸，整体安装 footprint 控制在小型桌面级尺寸范围内，无需额外搭建大型安装基座，可直接固定在桌面或展示台架上使用，各运动部件的运动包络均做了干涉检查，活塞上下运动行程、连杆摆动角度、飞轮转动范围均无结构干涉，装配时可按照底板-曲轴支撑座-曲轴连杆组件-气缸活塞组件-飞轮的顺序逐层装配，各配合面的公差预留符合常规机加工的精度要求，普通铣床、车床即可完成绝大多数金属零件的加工，部分非受力结构件也可采用3D打印方式制作，适配不同的制作场景需求。从结构细节来看，气缸采用透明外罩设计，可直观观察内部活塞的运动状态与配气结构的动作过程，非常适合教学演示场景下的原理展示，支撑立柱采用双侧对称布置，既保证了气缸安装的结构刚性，又避免了单侧支撑带来的偏载问题，曲轴支撑座采用分体式结构，方便曲轴组件的装入与后期维护，连杆两端采用铰接结构，铰接处预留了合理的配合间隙，避免运动过程中出现卡滞，飞轮采用大直径轮缘设计，在同等重量下可获得更大的转动惯量，保证低速运转时的稳定性，配气结构与活塞的联动采用刚性连接，同步精度高，不会出现配气相位偏差导致的动力损失问题。在实际使用场景中，该装置接入低压蒸汽源即可运转，无需复杂的管路控制系统，可直观展示蒸汽动力从热能到机械能的转换全过程，对于机械原理教学、蒸汽动力科普、小型复古动力模型制作等场景都有较高的参考价值，设计过程中对各零件的壁厚、受力点的结构强度都做了校核，气缸承压范围适配低压演示场景，曲轴、连杆等受力部件的截面尺寸满足反复运动下的疲劳强度要求，长期运转不会出现结构变形或断裂问题，各铰接点的润滑路径也做了预留，可定期加注润滑脂降低运动磨损，延长装置的使用寿命。
