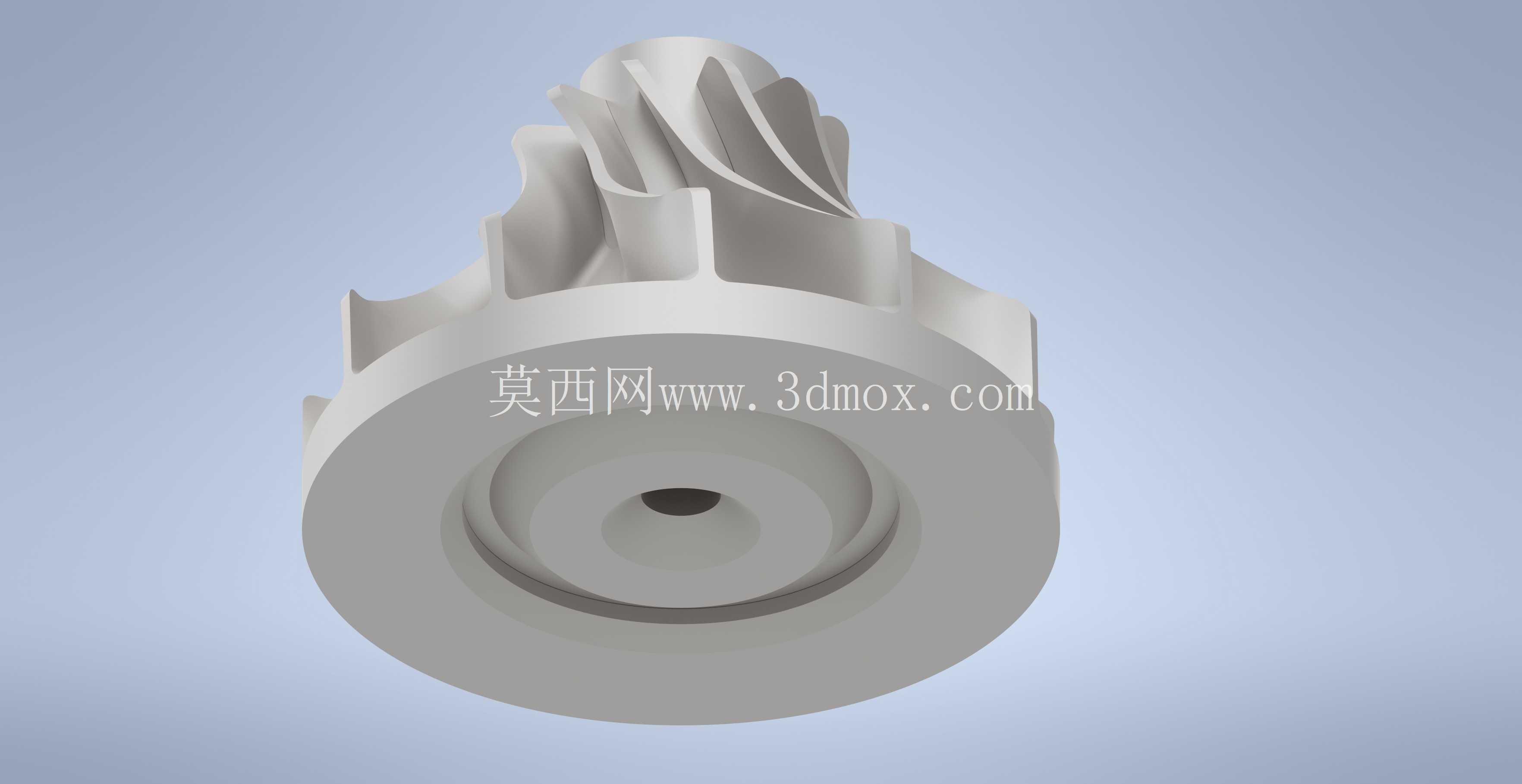

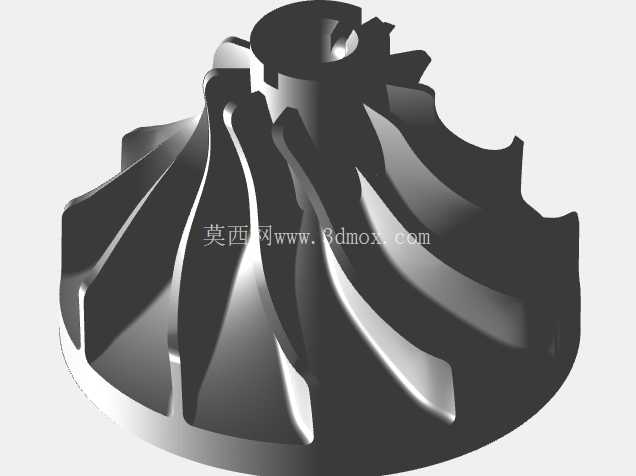

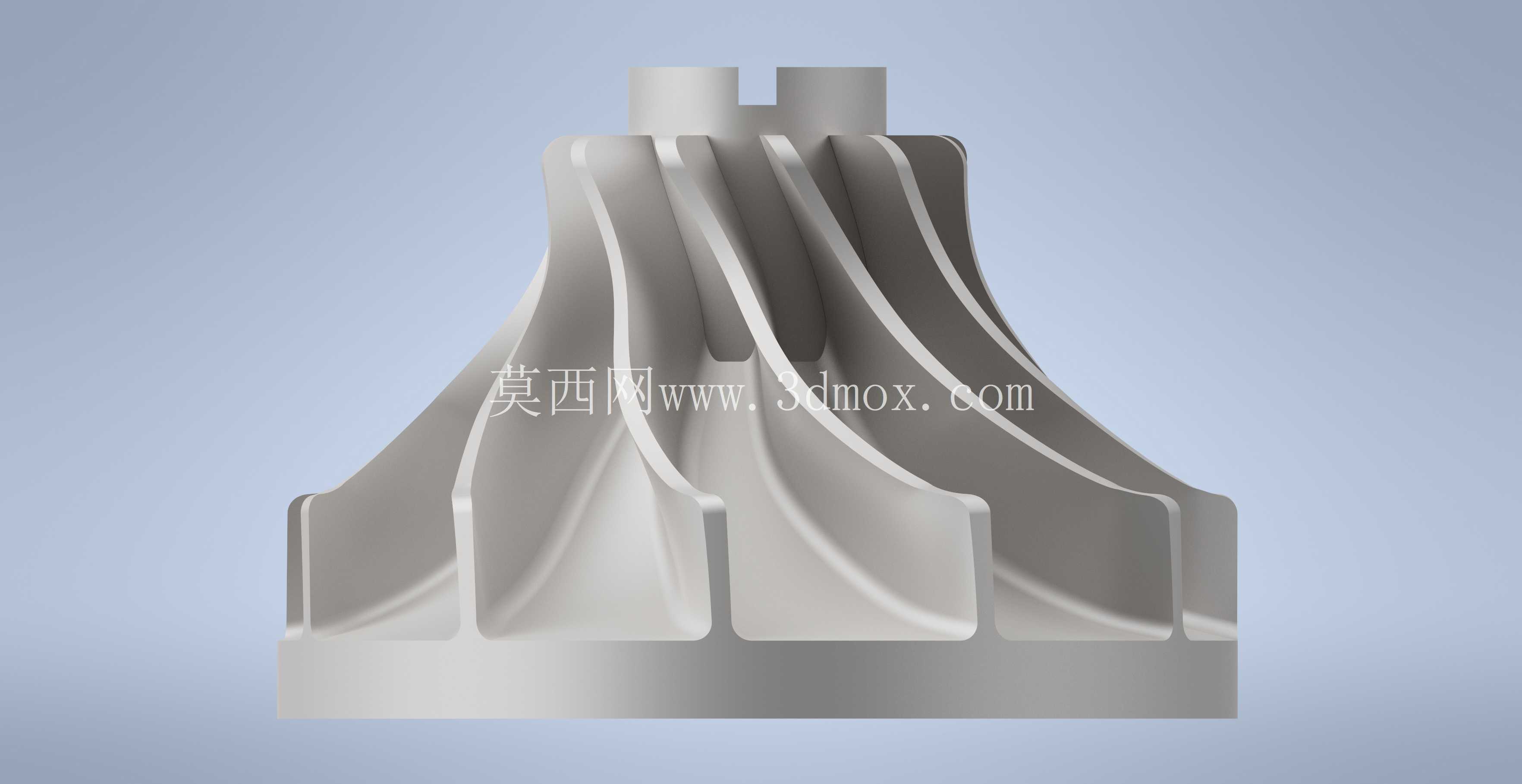

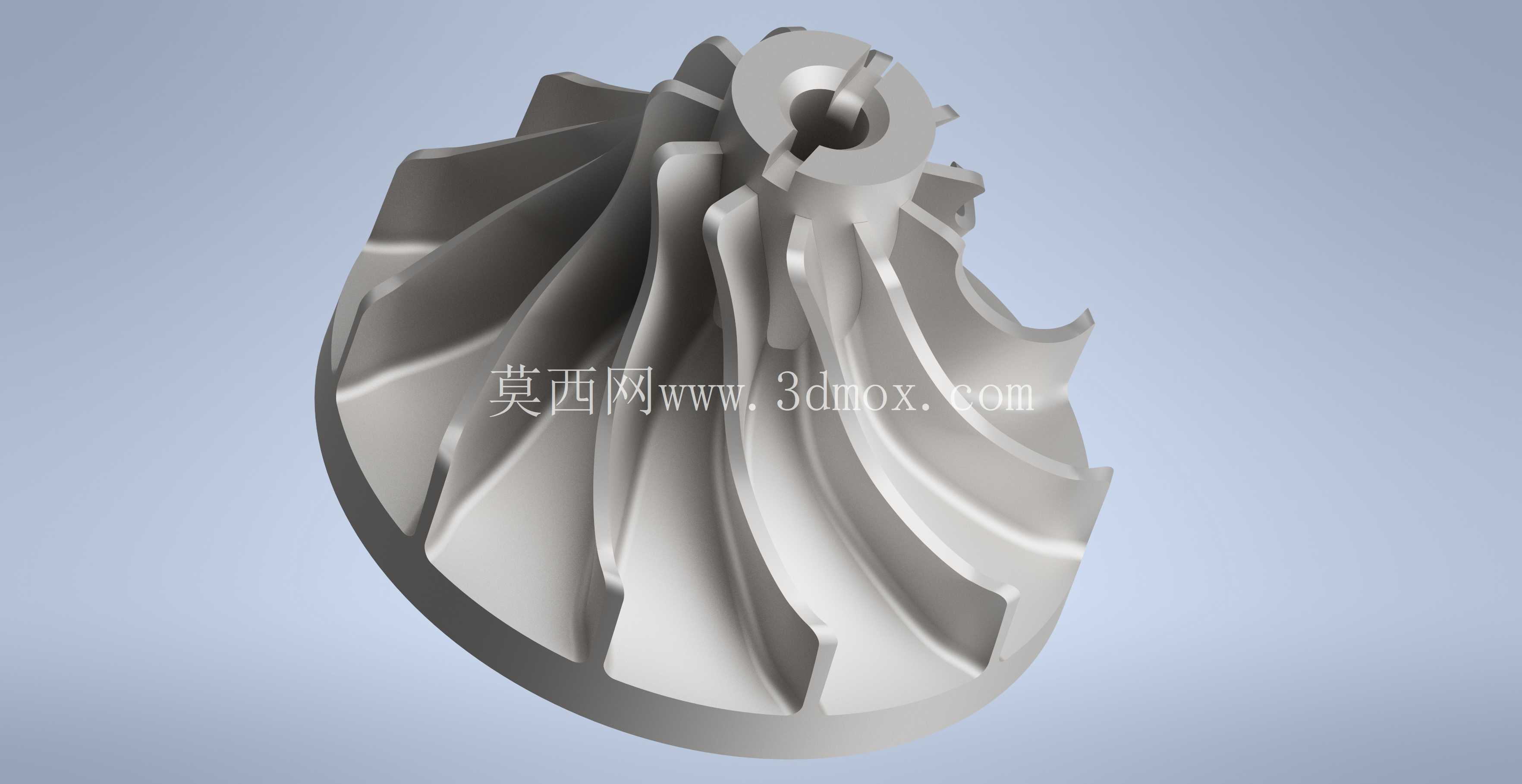

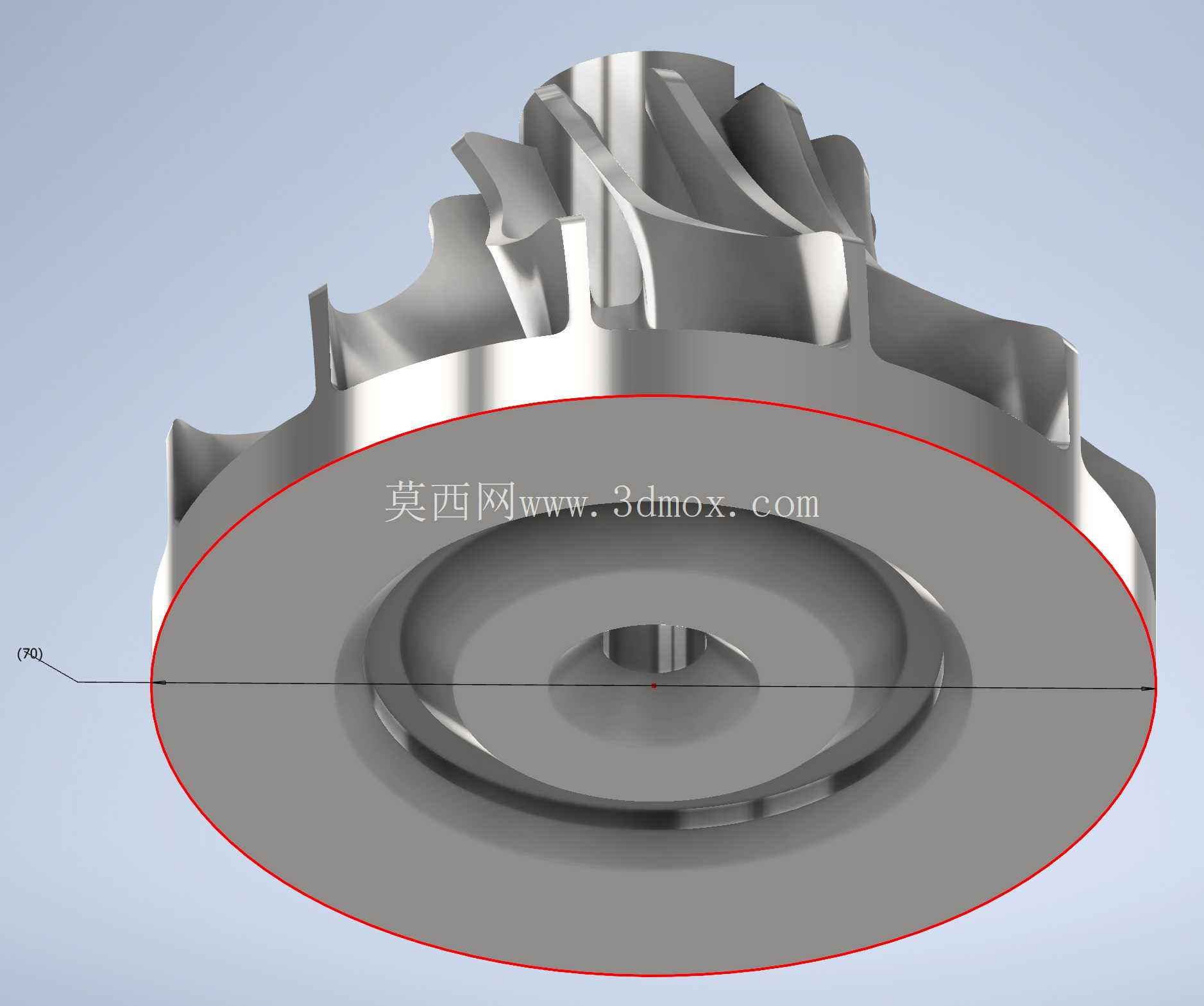

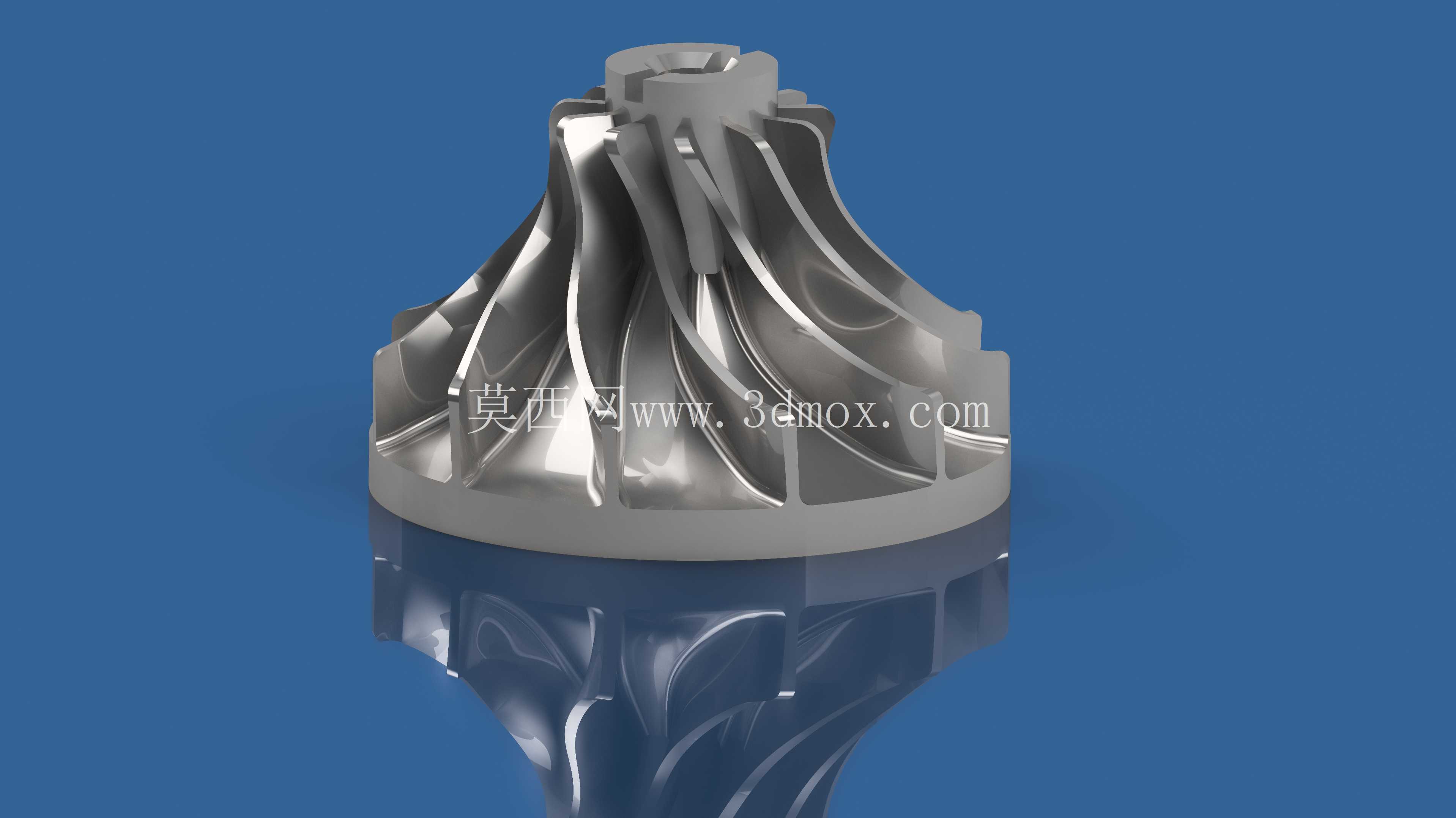

70mm直径小型涡轮增压器压缩机叶轮结构

在小排量涡轮增压动力单元的开发流程里，压缩机叶轮的气动性能与结构可靠性，是决定增压系统响应速度、压比效率区间的核心部件，本次涉及的70mm外径叶轮，主要适配0.8L-1.5L排量区间的乘用车汽油机、小型非道路柴油机的涡轮增压器总成，也可作为微型燃气轮机、燃料电池空压机的核心转动部件使用，覆盖民用乘用车、小型工程机械、备用电源机组等多个应用场景。从实际工况需求出发，这类小尺寸叶轮的工作转速通常覆盖80000rpm-180000rpm区间，工作过程中需要同时承受高速旋转带来的离心载荷、进气端气流交变冲击带来的振动载荷，以及压缩过程中温升带来的热应力，因此设计阶段首先要平衡气动效率与结构强度的矛盾：叶片型线采用后弯式三元流设计，叶型从轮毂到轮缘的扭转角度经过多轮CFD迭代修正，既保证低转速工况下的进气流量响应速度，减少涡轮迟滞现象，也能在高转速工况下拓宽高效压比区间，避免气流在叶道内产生分离损失，提升整机的充气效率。叶轮的轮毂基体采用等强度设计思路，从轮盘中心到外缘的厚度渐变过渡，中心安装孔位置预留了与涡轮轴配合的定位台阶，安装边界与常规浮动轴承涡轮增压器的轴端尺寸匹配，不需要额外修改中间体的安装结构即可完成适配，轮盘背部的型线经过动平衡校核，在150000rpm额定转速下的剩余不平衡量控制在0.2g·mm以内，避免高速转动时产生轴系振动，影响增压器轴承的使用寿命。叶片的数量与分布经过气动计算优化，长短叶片间隔排布的结构可以有效减少叶道内的气流堵塞，降低进气涡流损失，叶片前缘采用小圆角过渡处理，避免异物冲击时产生应力集中导致叶片断裂，叶片与轮盘的连接位置采用大圆角过渡，减少铸造或3D打印过程中的应力集中缺陷，同时提升结构的疲劳强度。从实际使用场景来看，这类小尺寸叶轮除了用于量产增压器的替换维修场景，也非常适合用于工程可视化教学、CFD仿真分析的教学案例，学生或者初级工程师可以通过该模型理解三元流叶轮的型线构成、离心载荷下的应力分布规律，也可以直接用于3D打印制作教学演示样件，支持FFF、SLA、MSLA、SLS、MJF、SLM等多种主流3D打印工艺，打印时不需要额外添加大量支撑结构，叶片间的流道空间足够支撑材料的排出，打印完成后经过简单的后处理即可得到完整的样件，用于机构原理演示、装配干涉检查等场景。在设计过程中，叶轮的进出口直径比、叶片出口安装角、轮盖间隙等参数都经过了实际工况的验证，70mm的外径尺寸对应的压气机壳流道尺寸与常规小排量增压器的压壳匹配，安装时只需要保证叶轮与压壳之间的间隙在0.3mm-0.5mm区间，即可避免运转过程中叶轮与壳体产生刮擦，同时保证压气机的容积效率。叶轮中心的安装孔采用过盈配合设计，与涡轮轴装配时需要按照工艺要求加热叶轮后进行热装，保证高速转动时叶轮与轴之间不产生相对滑移，轴端的锁紧螺母安装位置预留了足够的空间，不会与叶轮轮毂产生干涉。对于三维建模从业者来说，这类叶轮的建模过程可以很好地锻炼曲面造型、参数化设计的能力，从轮毂曲面的构建到叶片型线的投影、放样，再到轮盘与叶片的布尔合并、圆角过渡处理，每一个步骤都需要考虑实际加工的工艺性，避免出现无法加工或者应力集中的结构。在CFD仿真分析场景中，该叶轮的流道模型可以直接抽取用于网格划分，进行不同转速下的流量、压比、效率特性计算，验证叶型设计的合理性，也可以用于流固耦合分析，计算不同工况下叶片的变形量与应力分布，为后续的结构优化提供数据支撑。
