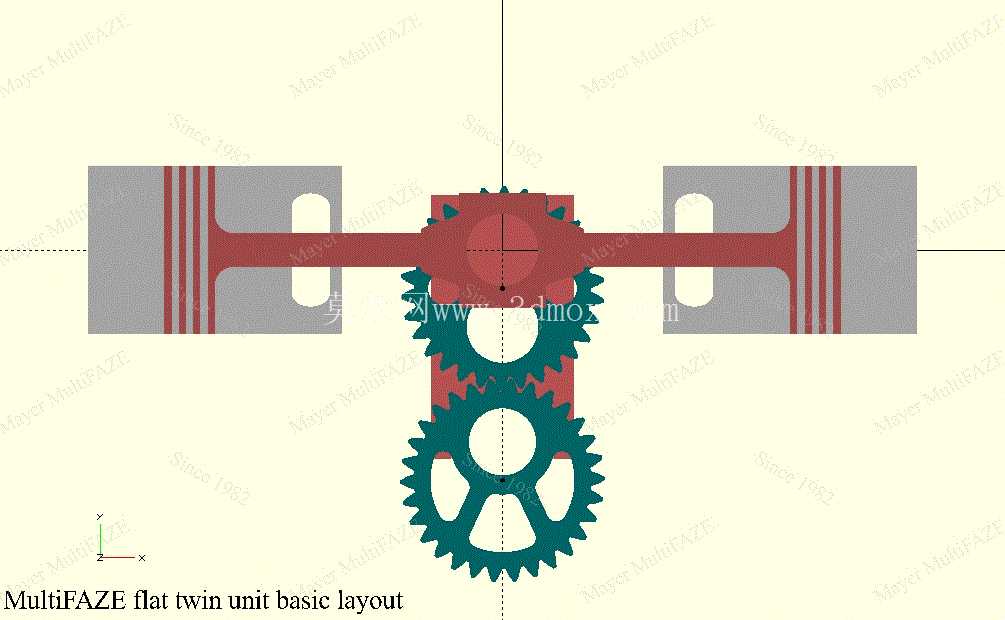

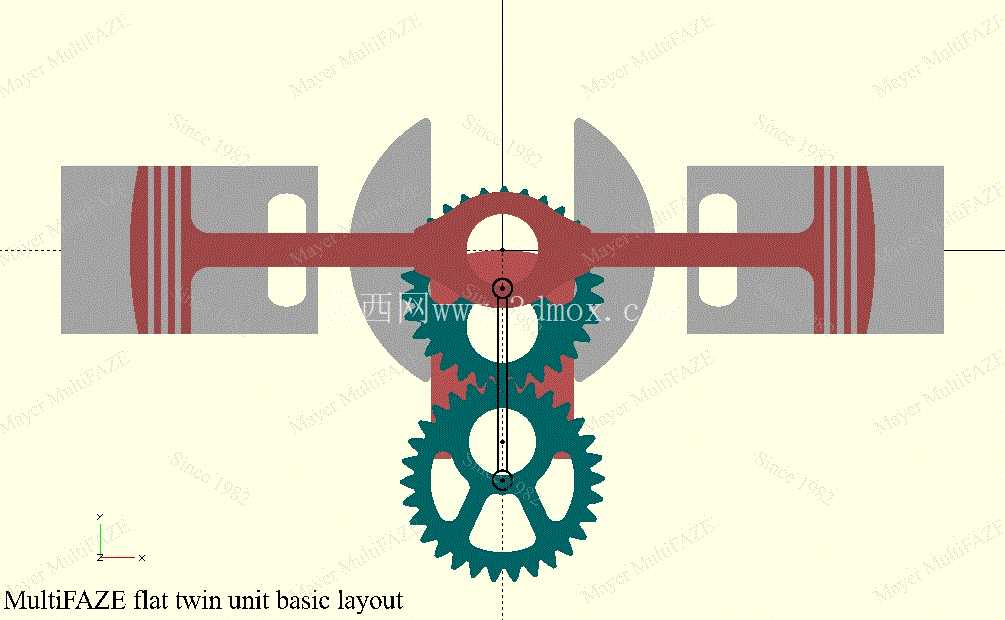

这套下循环运动机构的核心设计逻辑,是针对传统单单元动力输出轴在高速运转时易出现的径向跳动、动平衡余量不足问题,通过在公共输出轴上阵列排布多个独立运动单元,从结构根源上抵消各单元运动过程中产生的偏心惯性力,让整套传动系统在额定转速区间内的运转平稳性得到本质提升。在实际工程应用场景中,这类结构常被用于小排量多缸动力单元的配气传动端、高速往复式工装的动力输出段,以及需要长时间连续循环作业的轻载自动化执行机构中,相比传统单偏心轮带动的循环运动结构,多单元排布的设计能将轴系支撑位的交变载荷降低四成以上,有效延长支撑轴承的维护周期,减少运转过程中的结构共振噪音。从功能特性来看,整套机构的循环运动轨迹通过偏心齿轮系的啮合传动实现,每个运动单元的偏心距经过统一校准,确保在公共输出轴回转过程中,各单元产生的径向惯性力矢量和始终趋近于零,不需要额外加装独立的平衡块就能满足G2.5级以上的动平衡精度要求。多向传动的结构设计让动力输入方向可以根据整机布局灵活调整,既可以从轴端直连动力源,也能通过侧置齿轮组实现偏置输入,适配不同设备的内部安装空间约束。设计过程中首先要确定公共输出轴的直径与支撑跨距,结合单个运动单元的往复运动质量、额定工作转速计算轴系的临界转速,确保工作转速区间避开临界转速的共振点;其次要对每个偏心齿轮单元的相位角进行精准分配,相邻单元的偏心相位差根据单元总数量做等分处理,保证惯性力的抵消效果最大化;同时要预留足够的安装边界,轴系两端的支撑座安装面需要设计统一的定位基准,避免装配过程中出现轴系同轴度误差导致的偏磨问题。外形尺寸方面,整套机构的径向轮廓由偏心齿轮的最大回转半径决定,设计时会在齿轮最大回转轮廓外预留3-5mm的安全间隙,避免运转过程中与周边的壳体、管线部件发生运动干涉;轴向尺寸则根据排布的运动单元数量、单元间隔套的宽度、两端支撑轴承的安装尺寸综合确定,每个运动单元之间的间隔套需要经过磨削加工,保证端面跳动公差控制在0.02mm以内,避免单元轴向窜动影响传动精度。在实际装配调试环节,需要先将单个运动单元的偏心齿轮与连杆组件做动平衡预校正,再依次装配到公共输出轴上,装配完成后整体做一次轴系动平衡测试,对残余不平衡量通过微调单元间隔套的配重或者修配偏心齿轮的减重孔进行补偿。这类结构相比传统带平衡块的单单元循环机构,不需要额外占用轴向空间布置平衡配重,能有效压缩整套传动系统的轴向尺寸,对于安装空间受限的紧凑型动力设备、小型自动化执行机构来说,空间利用率优势十分明显。日常运维过程中,只需要定期检查齿轮啮合面的润滑状态、支撑轴承的温升情况,以及各连接部位的紧固件预紧力即可,由于多单元的惯性力相互抵消,轴系本身受到的交变弯曲载荷更小,齿轮啮合过程中的冲击载荷也会相应降低,整套机构的无故障运行时间相比传统结构有明显提升。在不同的应用场景下,还可以通过调整偏心齿轮的偏心距来改变往复运动的行程,调整齿轮的传动比来匹配不同的循环运动频率,不需要对整体安装结构做大幅改动就能适配不同的工况需求,具备较强的通用适配性。
