同轴式行星轮系传动结构设计

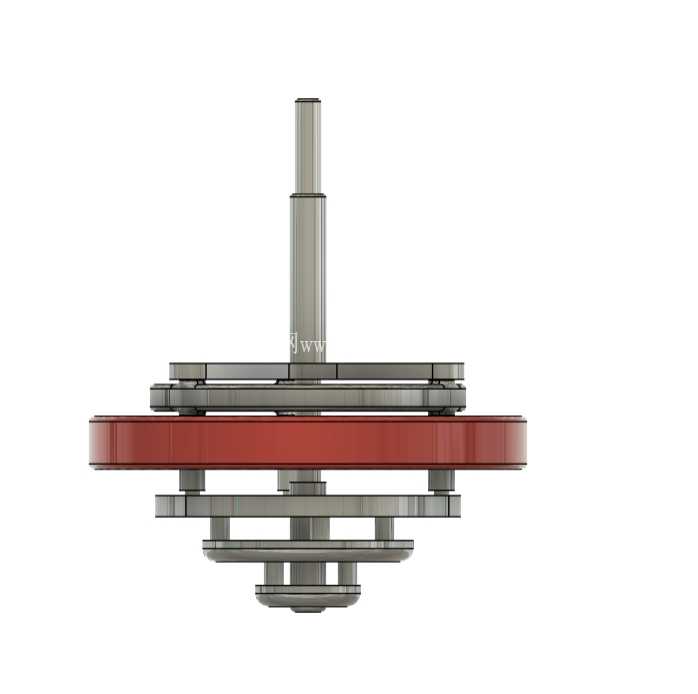

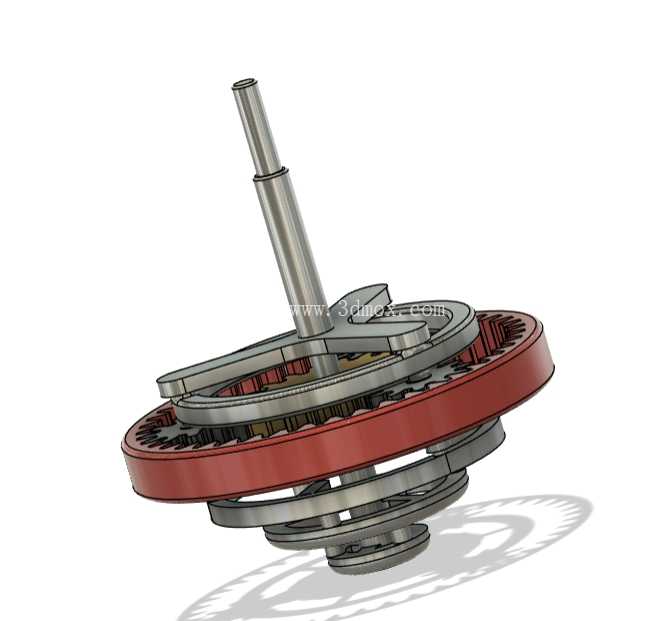

这套行星轮系传动结构的设计，核心围绕紧凑空间下的高扭矩传递需求展开，区别于普通定轴轮系的平行轴布局，整套结构采用同轴输入输出的排布逻辑，从安装边界来看，输入轴沿中心轴线伸出，输出端可与齿圈、行星架或太阳轮三个部件中的任意一个锁止，适配不同设备的安装接口尺寸，不需要额外调整传动轴线的同轴度，能直接嵌入到原有设备的动力传输链路中，大幅缩减传动单元的整体占用空间。

从实际应用场景来看，这类轮系结构最早被广泛应用在自动变速器的动力换挡单元中，随着工业自动化设备对传动单元功率密度要求的提升，目前在重载机器人关节、重型工程机械的行走驱动、精密伺服转台的减速单元中都有大量落地。不同于普通定轴齿轮传动仅靠单对齿啮合传递扭矩，这套结构里的多个行星齿轮会同时与中心太阳轮、外环内齿圈啮合，负载会被均匀分配到每一个参与啮合的轮齿上，单齿承受的接触应力与弯曲应力会被大幅降低，同等扭矩输出需求下，整套轮系的体积可以做到普通定轴减速结构的三分之一，重量也能缩减40%以上，非常适合对安装空间、设备自重有严格限制的应用场景。

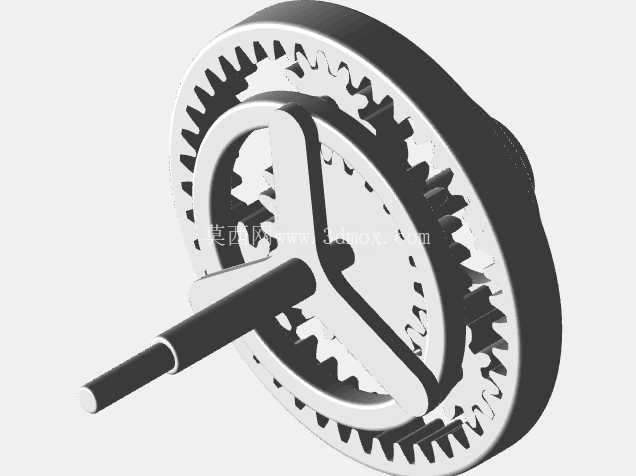

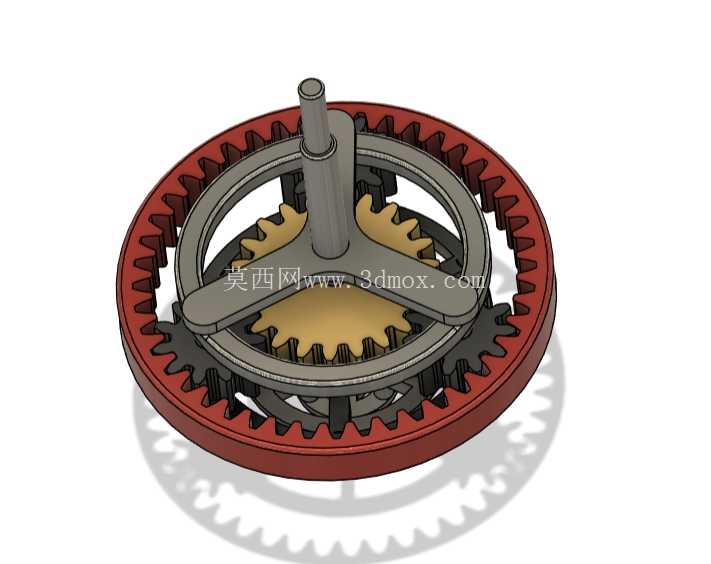

在功能特性层面，这套轮系可以通过锁止三个核心部件中的任意一个，搭配另外两个部件分别作为输入、输出端，实现不同的传动比与动力传输方向：当锁止外齿圈，动力从太阳轮输入、行星架输出时，可以实现大减速比的减速增扭效果，适合重载驱动场景；当锁止行星架，动力从太阳轮输入、齿圈输出时，可以实现反向增速传动，适配小功率高转速的动力输出需求；当锁止太阳轮，动力从齿圈输入、行星架输出时，同样可以实现减速传动，且传动效率比前一种锁止方式更高，适合长时间连续运转的工况。设计过程中，行星轮的安装轴采用了台阶式定位结构，每个行星轮与安装轴之间预留了标准滚动轴承的安装位，避免行星轮自转过程中出现偏磨，同时行星架的托板上做了等角度分布的定位槽，保证每个行星轮的中心距误差控制在极小范围内，避免啮合过程中出现卡滞、载荷偏载的问题。

从安装适配的角度来看，中心输入轴的轴段做了不同直径的台阶设计，既可以通过键连接与动力输出端的电机轴直连，也可以搭配联轴器实现柔性连接，外齿圈的外圈预留了止口定位结构，既可以通过螺栓直接锁止在设备壳体上实现固定，也可以搭配轴承实现齿圈的旋转输出，不需要额外加工定制转接法兰就能适配多数常规传动设备的安装尺寸。设计时特意对轮齿的啮合侧隙做了合理控制，既不会因为侧隙过大导致传动正反转切换时出现空程误差，也不会因为侧隙过小导致高速运转时出现轮齿卡滞、润滑脂无法进入啮合面的问题，齿面的啮合区域经过修形处理，能有效降低啮合过程中的传动噪音，减少长期运转后的齿面磨损量，提升整套结构的使用寿命。

在实际选型适配过程中，这类行星轮系结构不需要额外布置复杂的润滑回路，只需要在装配时填充足量的润滑脂就能满足长时间运转的润滑需求，维护成本远低于多级定轴齿轮传动结构。同时因为整套结构的所有旋转部件都围绕中心轴线对称排布，运转过程中产生的离心惯性力可以相互抵消，高速运转时的振动量远低于非对称布局的传动结构，不需要额外做复杂的动平衡校正就能满足高转速工况的使用要求，不管是用在对传动精度要求较高的伺服传动场景，还是用在对承载能力要求较高的重载驱动场景，都能稳定实现动力的平稳传输。
