棘轮齿轮结构设计与三维建模实现

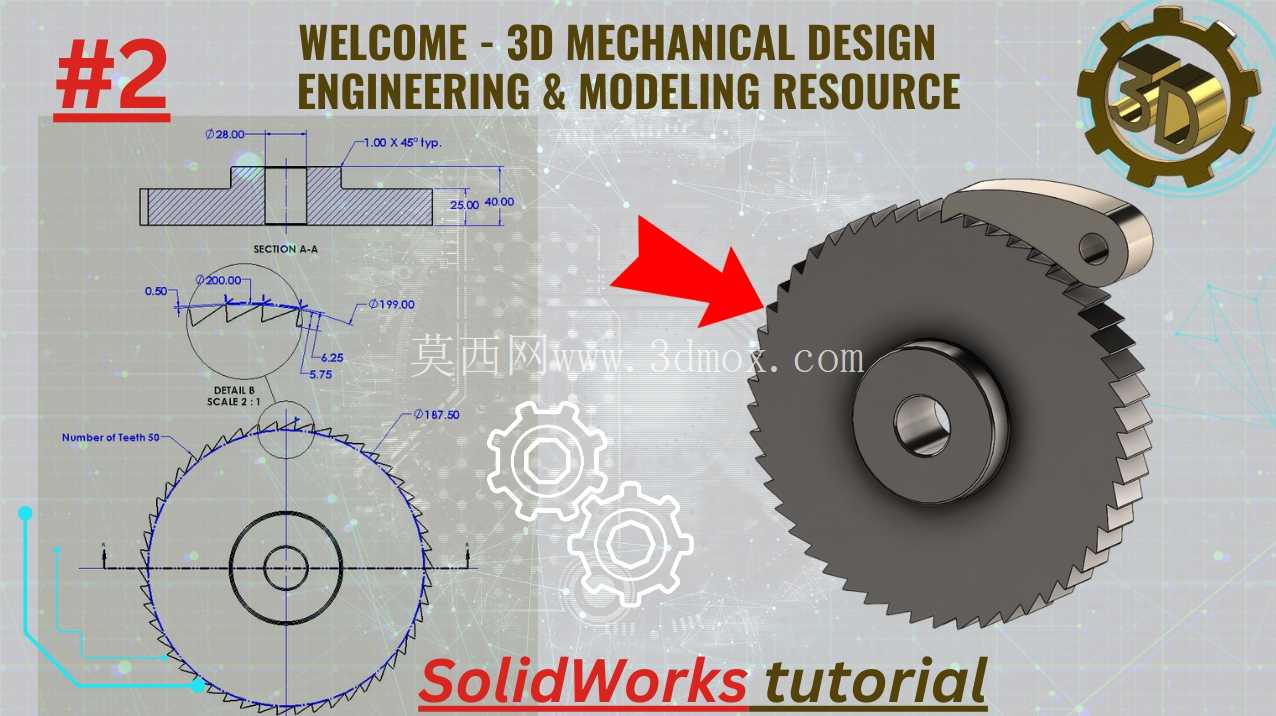

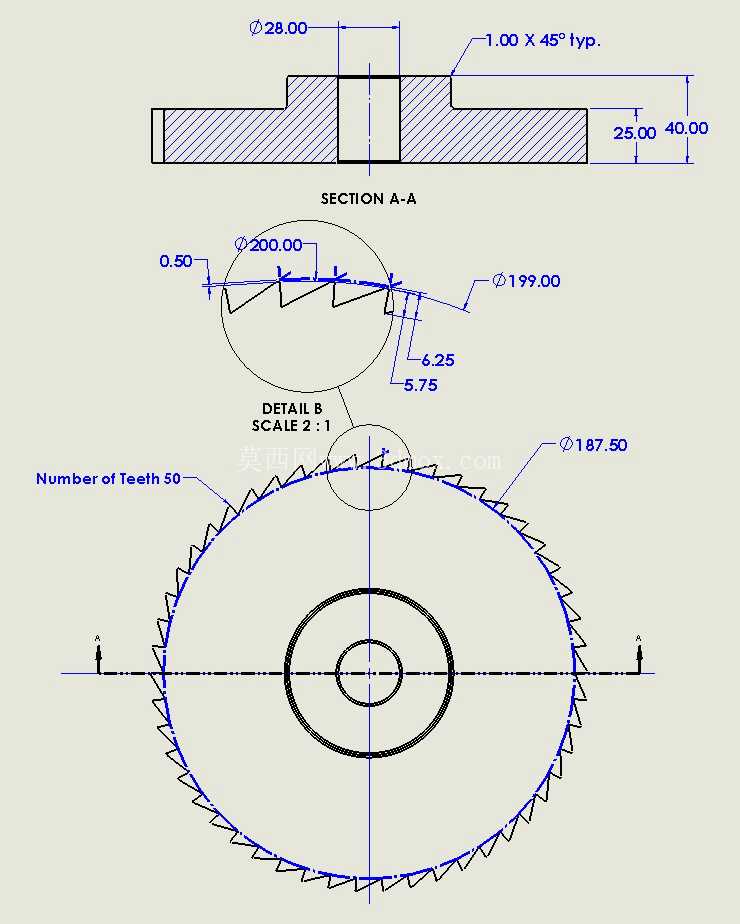

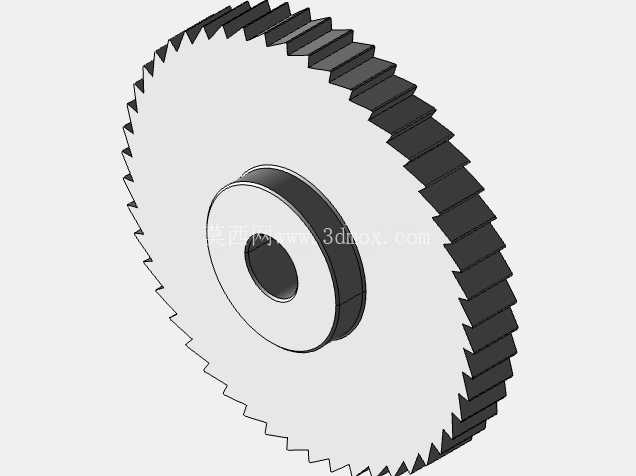

棘轮齿轮作为间歇传动机构的核心构件，广泛应用于各类需要单向间歇运动、逆止锁止的机械场景中，常见于起重设备的止逆机构、机床进给机构、自行车飞轮结构、自动化生产线的分度送料单元以及手动工具的扭矩传递结构中，其核心作用是将连续回转运动转化为单向步进式运动，或是在负载工况下防止机构反转造成设备故障与安全隐患。从实际工况适配角度出发，这类棘轮齿轮的设计首先需要明确啮合副的配合精度，齿形的角度参数直接决定了棘爪滑入齿槽的顺畅度与锁止状态下的承载能力，本次设计的棘轮采用50齿的齿形布局，齿部细节做了针对性的角度优化，齿槽深度与齿顶厚度经过受力校核，能够保证在额定扭矩下棘爪与齿面接触时应力分布均匀，避免齿尖崩裂或是齿面过度磨损的问题。从结构尺寸来看，该棘轮的主体外圆尺寸为200mm，齿根圆直径控制在199mm，齿顶位置的配合直径为187.5mm，中心设置直径28mm的安装轴孔，轴孔一侧带有凸台结构，凸台厚度与轴段长度匹配，能够保证安装时的轴向定位精度，凸台边缘做了1×45°的倒角处理，既方便装配时的导向，也能去除机加工后的锐边避免安装划伤。轴向总长度方向，主体轮盘厚度为25mm，凸台延伸段长度为40mm，整体厚度尺寸经过转动惯量校核，在保证结构强度的前提下尽可能降低自重，减少回转过程中的惯性冲击。齿部的局部细节做了放大设计验证，齿面的倾斜角度设置为6.25°，齿根位置的过渡圆角为0.5mm，能够有效降低应力集中系数，在频繁启停的间歇传动工况下，可大幅提升齿部的疲劳寿命。设计过程中首先从运动原理出发，先确定棘轮的齿数与齿距，根据所需的最小步进角度反推齿形分布，再结合安装空间的边界约束确定轮盘的整体外径与轴向尺寸，中心轴孔的尺寸根据配套传动轴的直径做公差配合设计，采用基孔制的过渡配合，保证传动过程中无键连接情况下的扭矩传递稳定性，或是适配平键连接的键槽加工余量。轮盘的截面结构采用等强度设计思路，靠近中心轴孔的位置厚度略大，向齿圈方向逐渐过渡到均匀厚度，既保证了轴孔位置的抗挤压强度，也避免了不必要的材料浪费。在实际应用场景中，这类棘轮齿轮需要配套对应的棘爪构件使用，棘爪的回转中心位置需要经过运动轨迹校核，保证棘爪在弹簧力作用下能够顺利滑入齿槽，同时在棘轮反转时棘爪能够牢牢抵住齿根位置，不会出现滑齿脱开的问题。齿形的角度设计需要兼顾两个方向的受力需求：正向回转时，棘爪能够顺着齿背的斜面顺利滑过齿顶，不会产生卡滞；反向锁止时，齿面与棘爪的接触角度能够产生足够的法向力，保证锁止可靠，不会出现棘爪被弹开的情况。从加工工艺性角度考虑，该棘轮的结构设计充分适配常规的机加工流程，中心轴孔可通过车削加工一次装夹完成内孔与端面的加工，保证端面与轴线的垂直度，齿形部分可通过铣削加工或是线切割加工成型，齿根的过渡圆角可通过后续的抛光或是钳工处理完成，整体结构无复杂的异形曲面，加工难度低，量产时的工艺成本可控。安装边界方面，该棘轮的轴向安装空间需要预留至少45mm的长度，径向方向需要预留棘爪的摆动空间，至少在齿顶圆外保留15mm以上的径向空间用于安装棘爪与复位弹簧，安装时需要保证棘轮的轴线与棘爪的回转轴线平行，否则会出现齿面局部接触应力过大，造成偏磨的问题。在三维建模过程中，先通过草图绘制中心轴孔与轮盘的截面轮廓，旋转生成基础轮体，再绘制单个齿形的轮廓，通过圆周阵列完成全部50个齿的特征生成，最后对凸台边缘、齿根位置做倒角与圆角处理，建模过程中需要严格控制每个尺寸的公差带，特别是齿形的角度参数与轴孔的同轴度，避免后续工程图输出时出现尺寸偏差，影响实际加工后的装配精度。对于不同的应用场景，该棘轮的参数可做适应性调整，比如在大扭矩工况下可适当增加轮盘厚度，提升齿根的抗弯强度，在高速间歇传动场景下可对齿顶做修缘处理，降低棘爪与齿顶啮合时的冲击噪音，整体结构的模块化程度较高，可根据实际的传动需求快速调整参数完成变型设计。
