多天线射频信号屏蔽装置结构设计

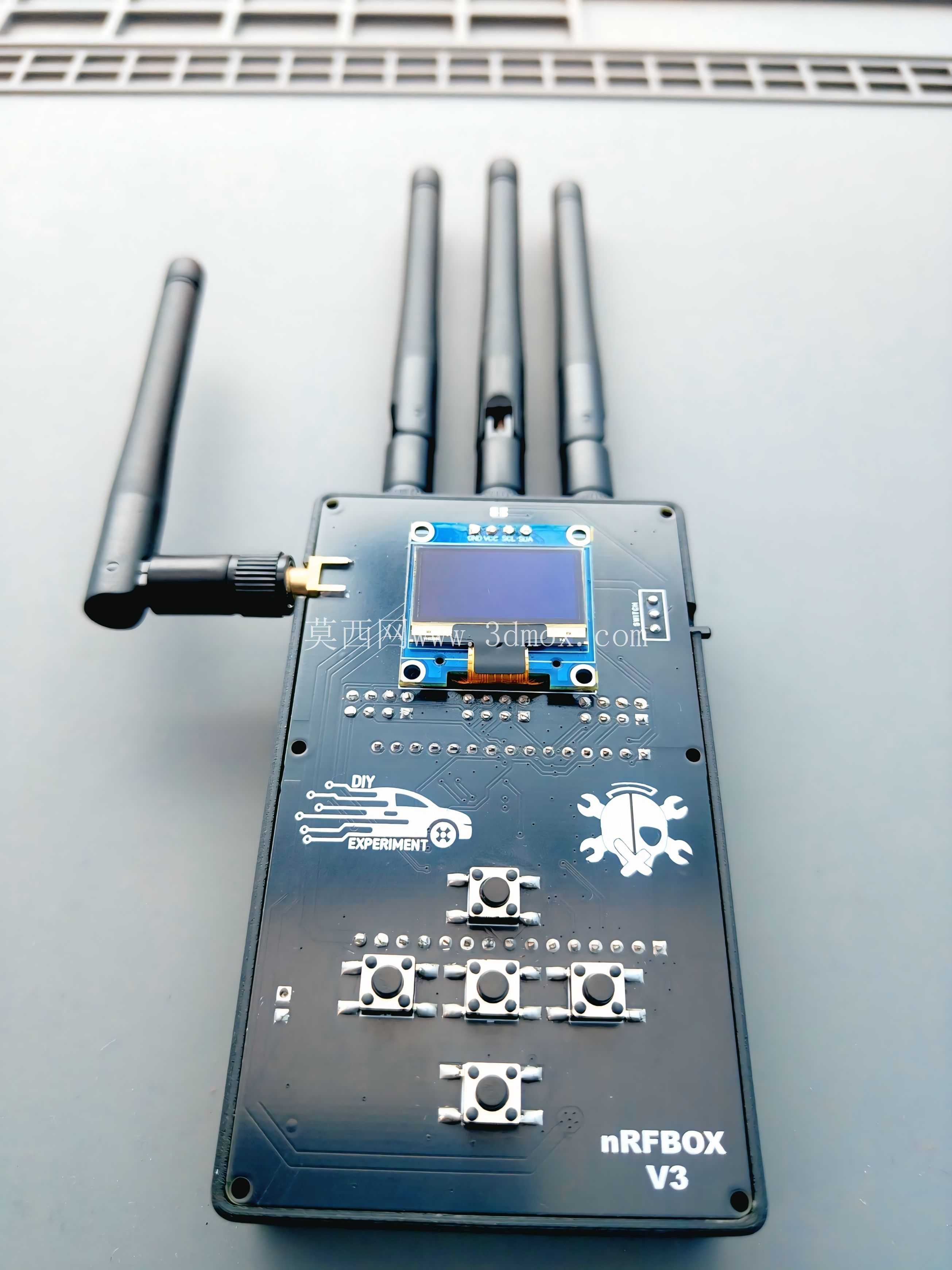

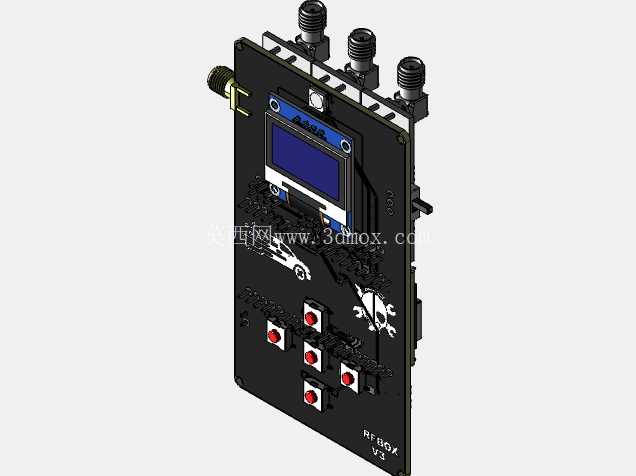

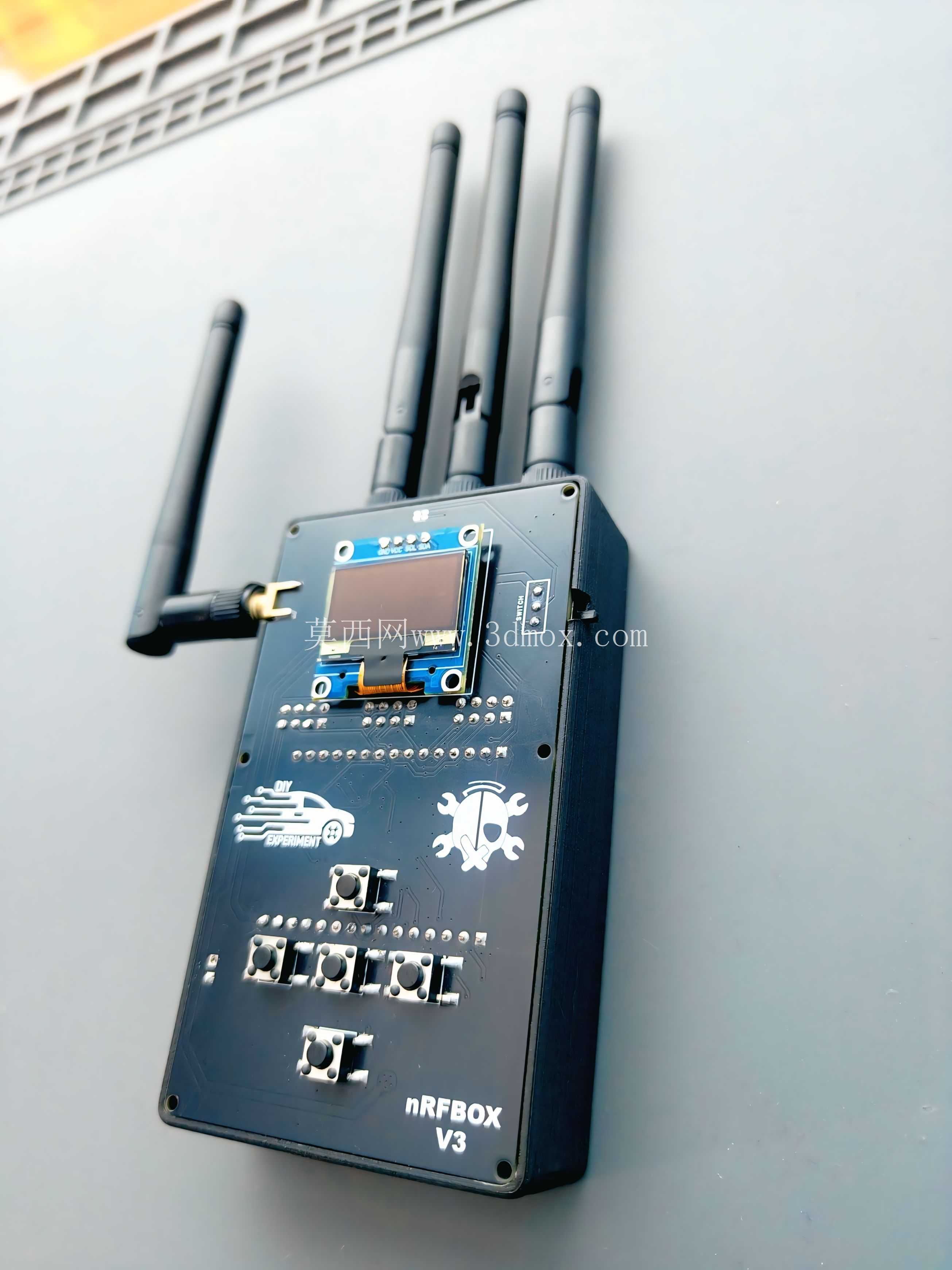

这款多天线射频装置的结构设计，首先围绕射频信号发射的实际需求展开，四根外置高增益天线采用SMA接头直连壳体内部射频模块的布局，在壳体顶面预留标准接口安装位，接口周边做了沉台设计，既保证天线安装后的同轴度，也避免接头突出壳体过多导致运输、使用过程中出现磕碰损坏。壳体采用铝合金压铸成型的结构方案，壁厚控制在1.8mm，既满足内部电路板的屏蔽需求，也能控制整体装置重量，方便手持或者桌面放置使用。内部腔体的布局上，将射频功放模块、主控esp32核心板、OLED显示模块、按键控制组做了分区排布，显示模块与按键组布置在壳体顶面靠前位置，对应壳体上做了0.5mm深度的下沉安装槽，显示屏表面覆盖透明亚克力视窗，视窗通过背胶与壳体粘接，接缝处做了窄边处理，保证操作时的视觉清晰度与按键按压的手感反馈。按键选用6*6mm轻触开关，每个按键对应壳体上的开孔做了0.2mm的间隙配合，避免按键卡滞，同时在按键周边做了微小的凸台，防止日常放置时误触按键。装置的供电接口布置在壳体后侧，采用Type-C接口形式，接口开孔与接口座之间预留0.1mm的装配公差，方便后期组装时的对位调整，接口周边做了加厚处理，避免多次插拔导致接口处壳体开裂。从实际应用场景来看，这类装置主要用于电子实验室的射频信号测试场景，可针对2.4G等常见无线通讯频段做信号屏蔽测试，验证无线设备在信号受干扰环境下的工作稳定性，也可用于DIY电子实验中的射频相关功能验证。设计过程中，天线的布局特意做了间距优化，四根天线分别布置在壳体左侧的四个点位，相邻天线中心间距保持在22mm以上，减少不同天线之间的信号耦合干扰，保证信号输出的稳定性。壳体内部设置了三个M2.5的铜柱安装位，分别对应主控板、射频板的固定孔位，铜柱采用热熔方式固定在壳体的定位柱上，装配时电路板直接通过螺丝锁紧，不需要额外做支撑结构，简化装配流程。壳体底部设置了四个直径8mm的硅胶脚垫安装位，脚垫嵌入壳体底部的沉孔内，放置在桌面时可以起到防滑、减震的作用，同时垫高壳体底部2mm，保证底部空气流通，帮助内部功放模块散热。考虑到DIY场景下的改装需求，壳体侧面预留了一个扩展接口的开孔位，平时用橡胶堵头密封，需要扩展外接传感器或者其他模块时，可以直接拆下堵头接线，不需要额外对壳体进行二次加工。显示模块的安装角度做了5度的倾斜设计，当装置放置在桌面时，使用者处于坐姿状态下可以清晰看到屏幕上显示的频段、功率等参数，不需要俯身查看。内部走线的空间预留上，在电路板与壳体内壁之间留出了3mm的走线槽空间，射频馈线、供电排线都可以沿着走线槽布置，避免排线挤压到元器件或者被壳体装配时夹断。壳体的边角做了R3的圆角处理，既提升握持的手感，也避免尖锐边角在使用过程中造成磕碰划伤。压铸模具的设计上，壳体的外表面做了细磨砂晒纹处理，不需要额外做表面喷涂，压铸成型后经过简单的去毛刺、氧化处理就可以直接使用，降低加工成本。从安装边界来看，装置整体外形尺寸控制在120mm*80mm*25mm（不含天线），天线展开后整体高度为115mm，占用桌面空间很小，适合实验室工作台、个人DIY工作台上摆放使用，重量控制在180g左右，手持移动使用也不会有明显的负重感。功能布局上，四个按键分别对应频段切换、功率调节、开关、模式切换功能，按键标识直接通过激光雕刻在壳体表面，长期使用也不会出现标识磨损脱落的问题。射频模块的安装位置靠近天线接口处，缩短射频馈线的长度，减少信号在线路传输过程中的损耗，提升信号输出效率。主控板与射频板之间采用排针对接的连接方式，装配时直接插合即可，不需要额外焊接连线，提升组装效率，也方便后期故障时的模块更换维修。壳体的上下盖采用卡扣加两颗M2螺丝的固定方式，卡扣布置在壳体的前后侧边，螺丝隐藏在底部脚垫下方，既保证上下盖的连接牢固度，也保持壳体外表面的整洁美观，不会看到外露的螺丝孔。
