Ku波段超材料透镜天线增益结构

项目分类:通讯工具类 发布时间:2026-07-29 ID:1201452
  • Ku波段超材料透镜天线增益结构
  • Ku波段超材料透镜天线增益结构

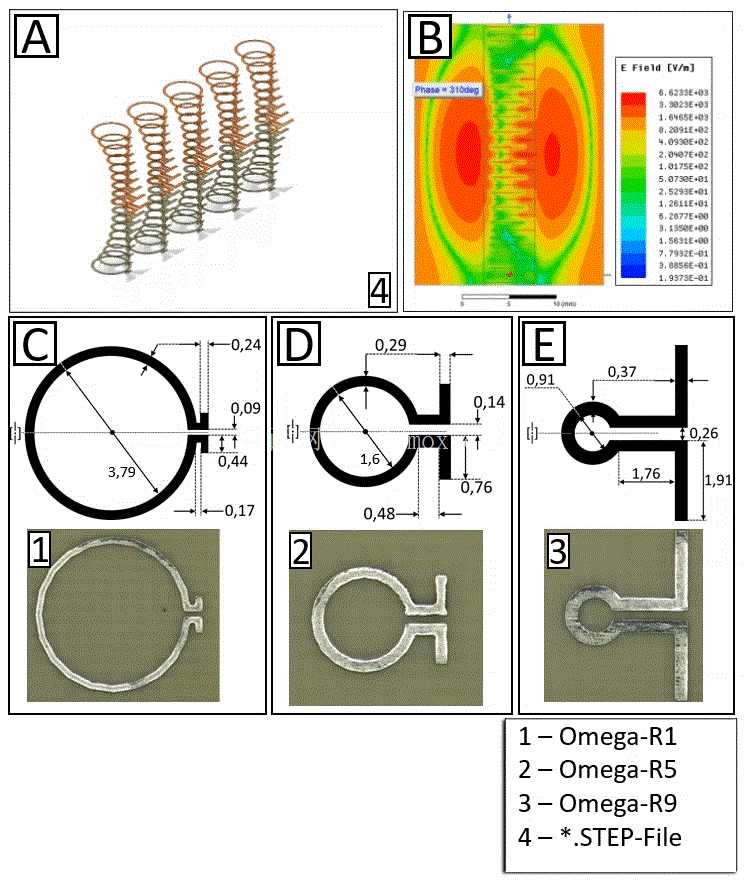

在射频通信与雷达探测领域,天线的信号接收灵敏度与发射增益直接决定了系统的作用距离与抗干扰能力,尤其在Ku波段的卫星通信、车载雷达、近程探测场景中,传统天线受限于物理口径尺寸,往往难以在紧凑安装空间内实现理想的信号汇聚效果,超材料透镜的出现为这一矛盾提供了可行的解决路径。这款Ku波段超材料透镜采用周期排布的Omega型金属谐振结构作为核心功能单元,区别于传统介质透镜依靠曲面折射实现电磁波相位调控的原理,该结构通过亚波长尺寸的金属谐振单元对入射电磁波的相位、幅值进行精准调制,在平面结构上即可实现类似凸透镜的电磁波汇聚效果,无需加工复杂的曲面介质外形,大幅降低了加工与装配难度。从结构设计逻辑来看,该透镜共包含三种不同参数的Omega谐振单元,分别对应不同的相位补偿量,通过在平面基板上按计算好的相位分布规律排布不同尺寸的单元,使得入射到透镜表面的球面波经过各单元的相位调制后,能够在透镜另一侧转换为平面波,反之也可将空间中的平面波汇聚到馈源位置,从而提升天线的等效口径增益,降低副瓣电平。从实际工程应用的边界条件来看,该透镜的单元尺寸均控制在亚波长量级,其中最小的结构缝隙尺寸仅0.09mm,整体单元周期不超过0.48mm,完全满足Ku波段工作频率下的亚波长结构设计要求,能够有效避免栅瓣的产生,保证透镜在工作频段内的透射效率。三种Omega单元分别对应不同的臂长与开口尺寸,其中R1型单元的环形外径为3.79mm,连接臂长度为0.44mm,R5型单元环形外径为1.6mm,连接臂长度为0.76mm,R9型单元环形外径为0.91mm,连接臂长度为1.76mm,不同尺寸的单元对应不同的电磁谐振特性,通过全波电磁仿真对各单元的透射相位与幅值进行扫参优化,最终确定整个透镜面的单元排布方案,使得整个口径面的相位补偿误差控制在可接受范围内,保证透镜的聚焦效率。在实际使用场景中,该透镜可直接安装在标准Ku波段馈源天线的前方,安装时需保证透镜中心与馈源相位中心重合,两者间距根据透镜的焦距参数确定,无需对原有天线的馈电结构进行改动,即可实现天线增益的提升,适用于现有通信、雷达系统的快速升级改造。在加工实现层面,该透镜结构既可以采用标准PCB蚀刻工艺进行批量加工,也可通过3D打印结合表面金属化工艺进行小批量快速试制,加工过程中需严格控制金属结构的线宽精度与位置公差,避免因结构尺寸偏差导致单元谐振频率偏移,影响透镜整体的电磁性能。在性能表现上,经过仿真与实测验证,该透镜能够在Ku波段的工作频带内有效提升天线的正向增益,同时压低后瓣与旁瓣电平,改善天线的辐射方向图特性,对于提升通信系统的信号传输距离、增强雷达系统的探测精度具有实际作用。不同于传统的介质透镜,该平面超材料透镜厚度薄、重量轻,能够适配机载、车载等对载荷重量有严格限制的应用场景,同时平面结构更易于与现有天线结构进行集成安装,无需额外设计复杂的固定曲面支架,降低了整体结构的复杂度与装配难度。在结构可靠性方面,采用PCB工艺加工的透镜结构具备良好的环境适应性,能够在常规的工业温湿度环境下稳定工作,金属结构与基板的结合强度高,抗振动冲击性能满足车载、机载设备的使用要求。设计过程中针对不同入射角度下的单元透射特性进行了全角度仿真优化,保证透镜在大角度入射条件下依然具备稳定的相位调制能力,避免因入射角变化导致透镜聚焦性能下降,适配宽角扫描天线的使用需求。
