可打印O形圈整理销钉结构设计

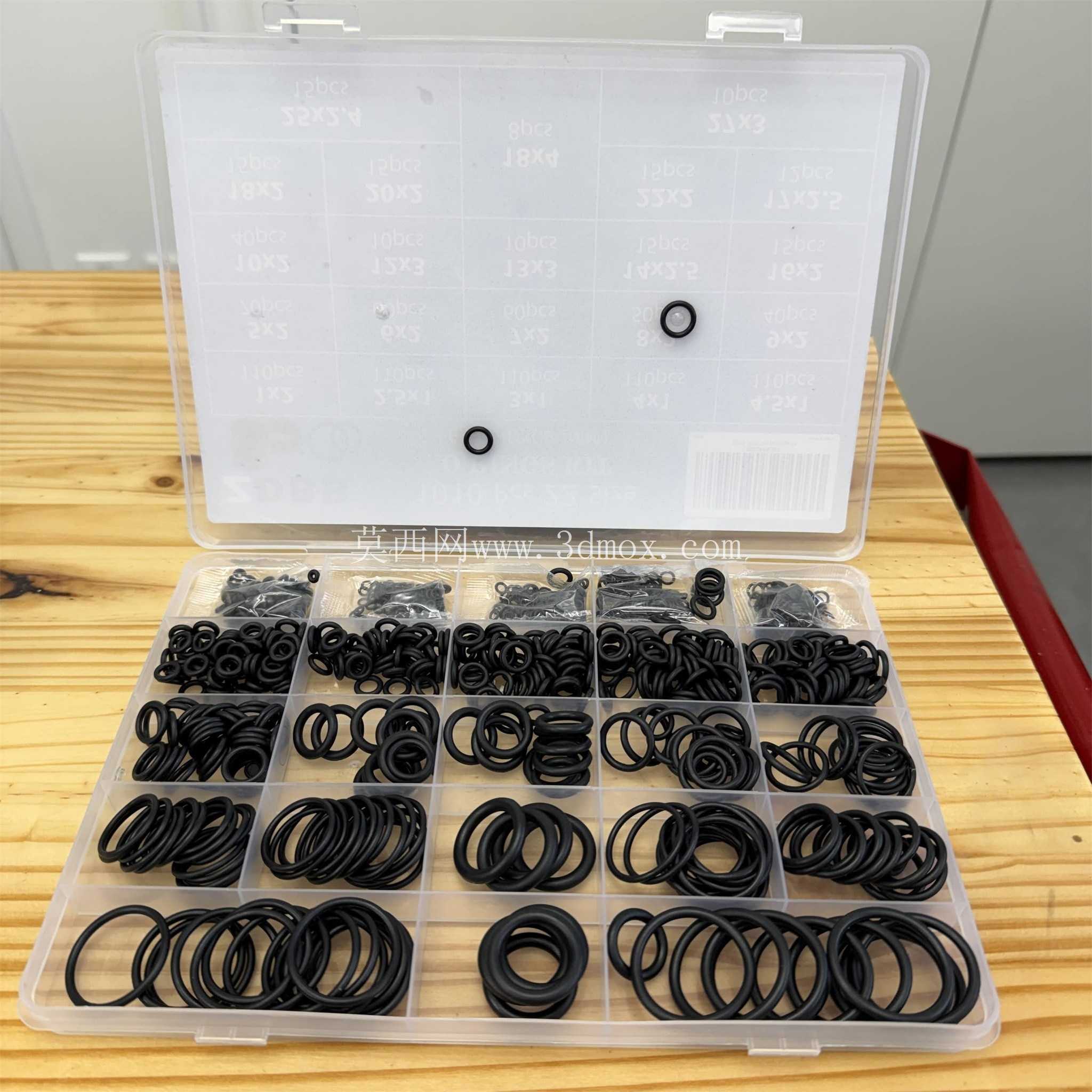

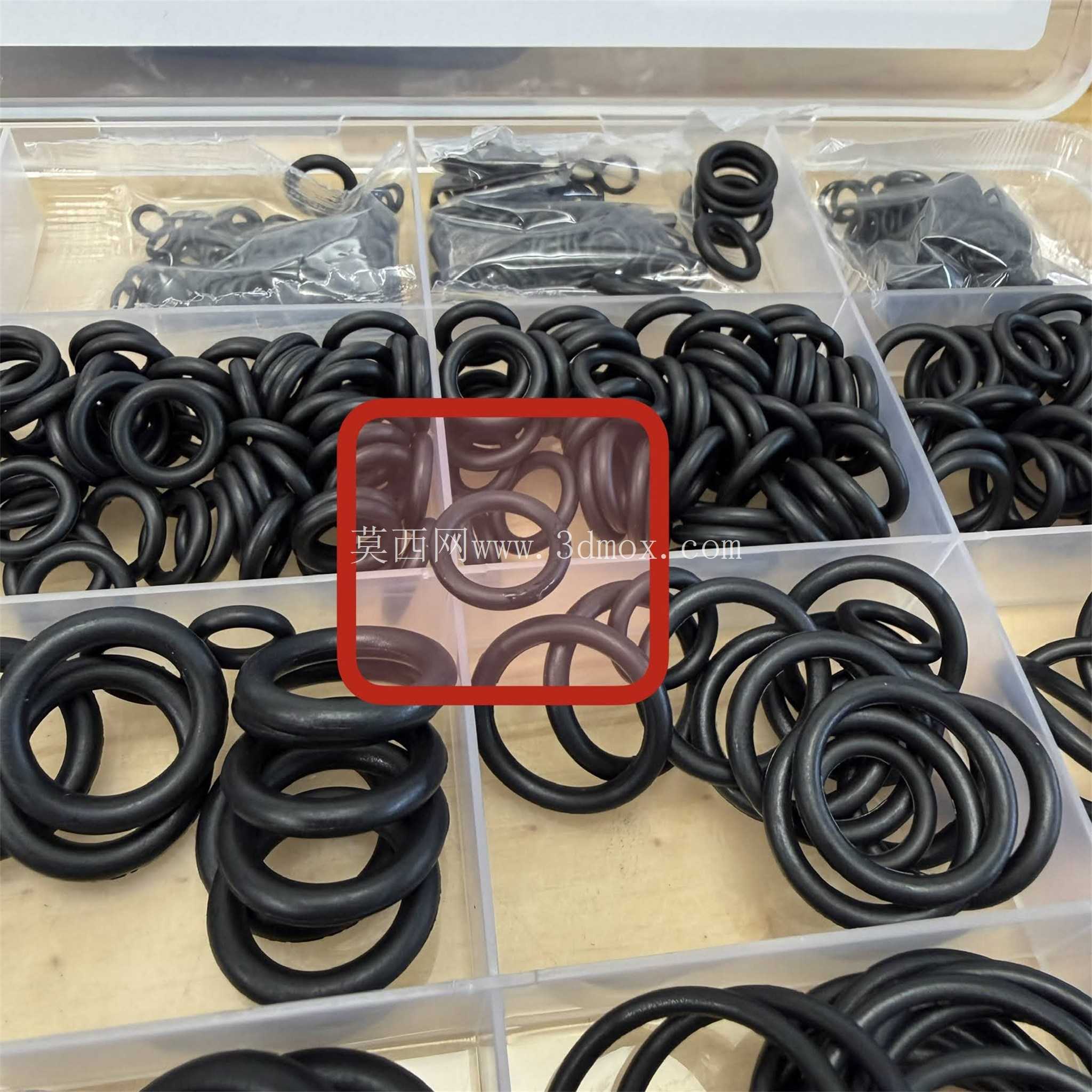

在车间日常装配、零件收纳整理的场景里，O形圈这类小尺寸密封件的分类、取用一直是容易被忽略却影响效率的环节——不同线径、内径的O形圈混放时，分拣挑选不仅耗费工时，还容易出现错拿错装的问题，导致装配后密封失效。这款销钉结构正是针对这类痛点开发的整理工装核心部件，可直接通过3D打印制作，适配不同规格的O形圈收纳与取用需求。

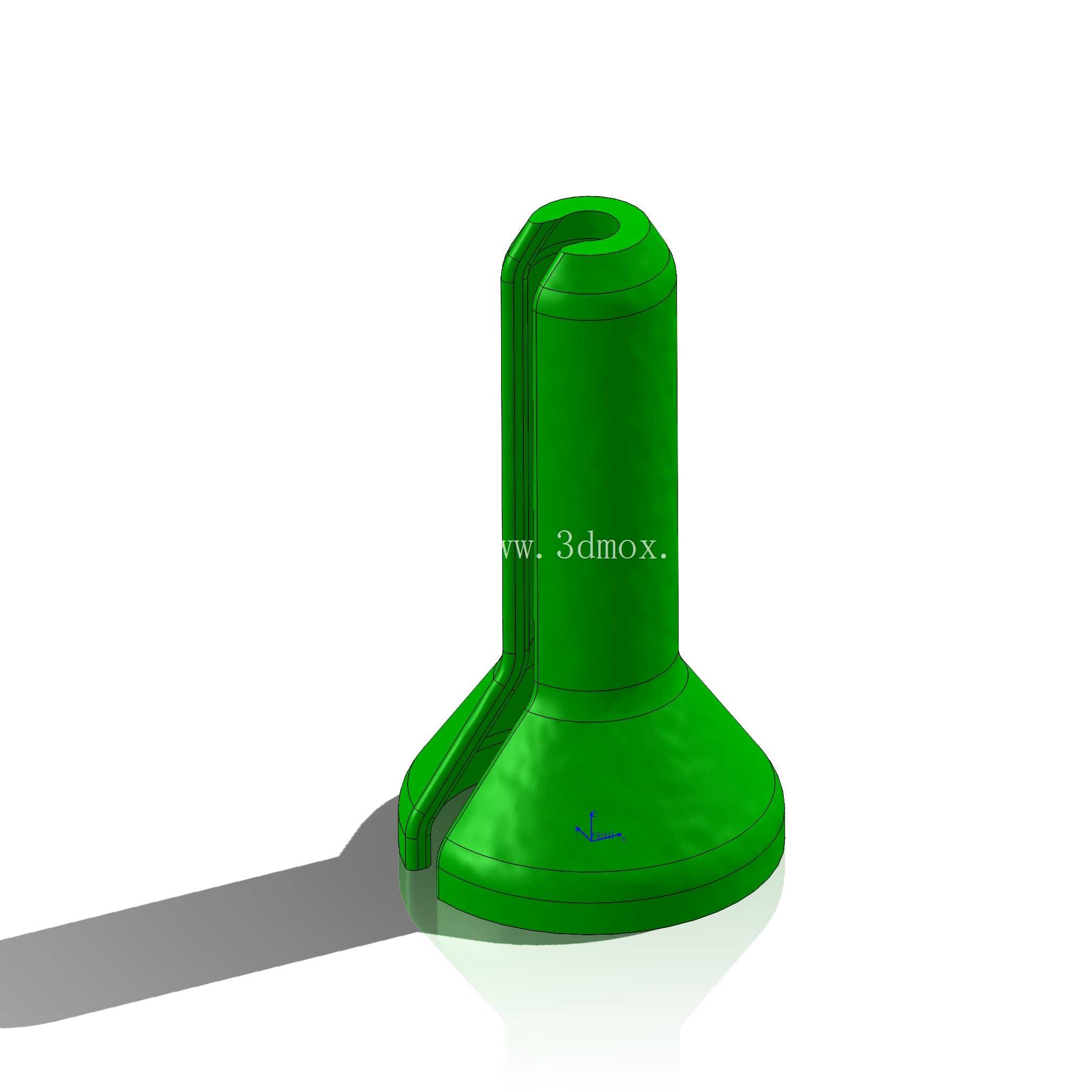

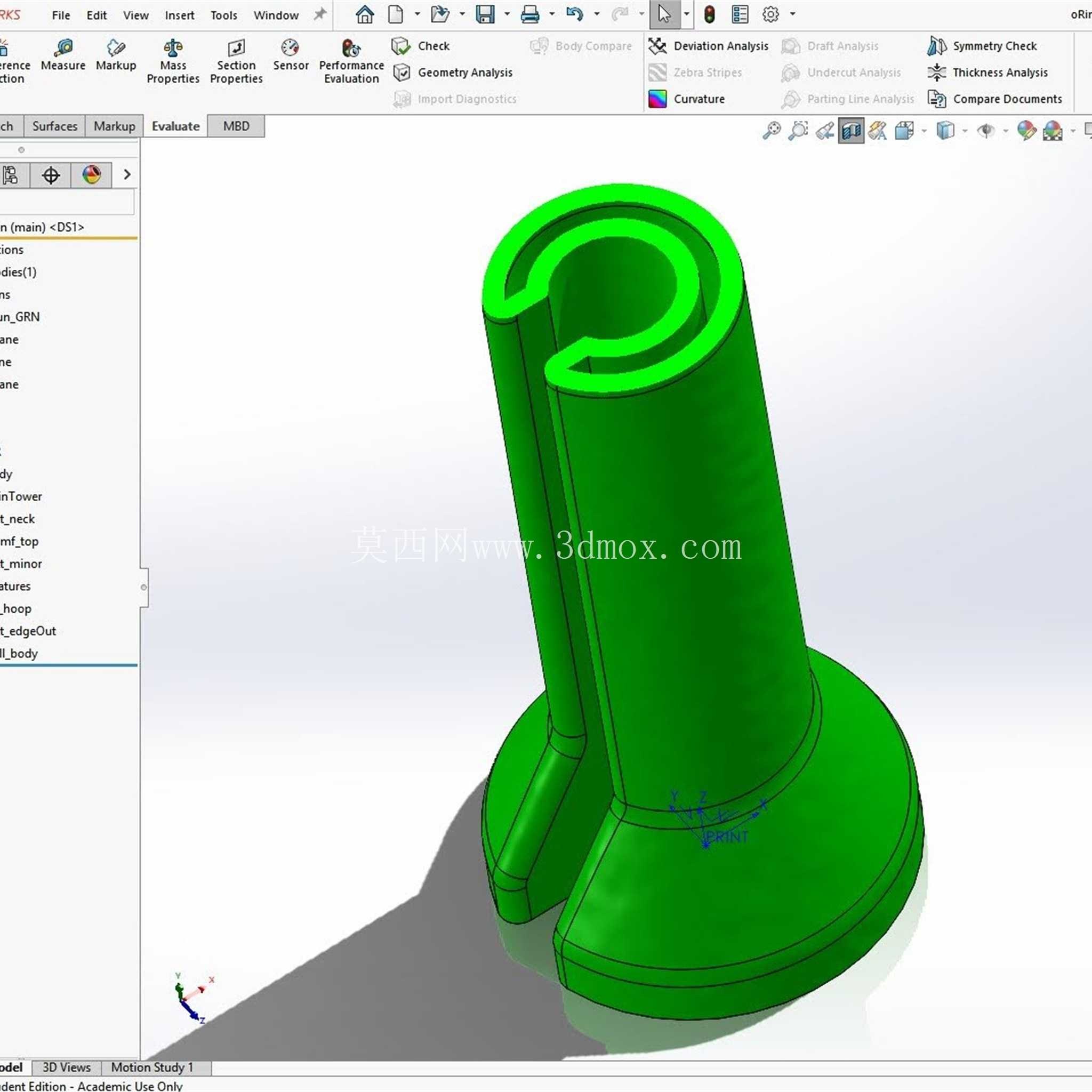

从结构功能来看，该销钉主体为带锥度过渡的立式柱体，底部设置18mm直径的压装底座，使用时可直接压入对应安装孔位，无需额外紧固件即可完成固定，适配收纳盒、电池组工装板等不同安装基体的安装需求。柱体侧面开设通长的导向开槽，既可以在套取O形圈时提供形变让位空间，降低O形圈套入时的拉伸损伤风险，也能在取用时顺着开槽快速拨出单个O形圈，避免多圈连带带出的问题。柱体顶部做了圆弧收边处理，没有尖锐棱角，套放O形圈时不会刮伤橡胶圈表面，保障密封件的外观完整性，不会因为收纳过程产生影响密封性能的划痕。

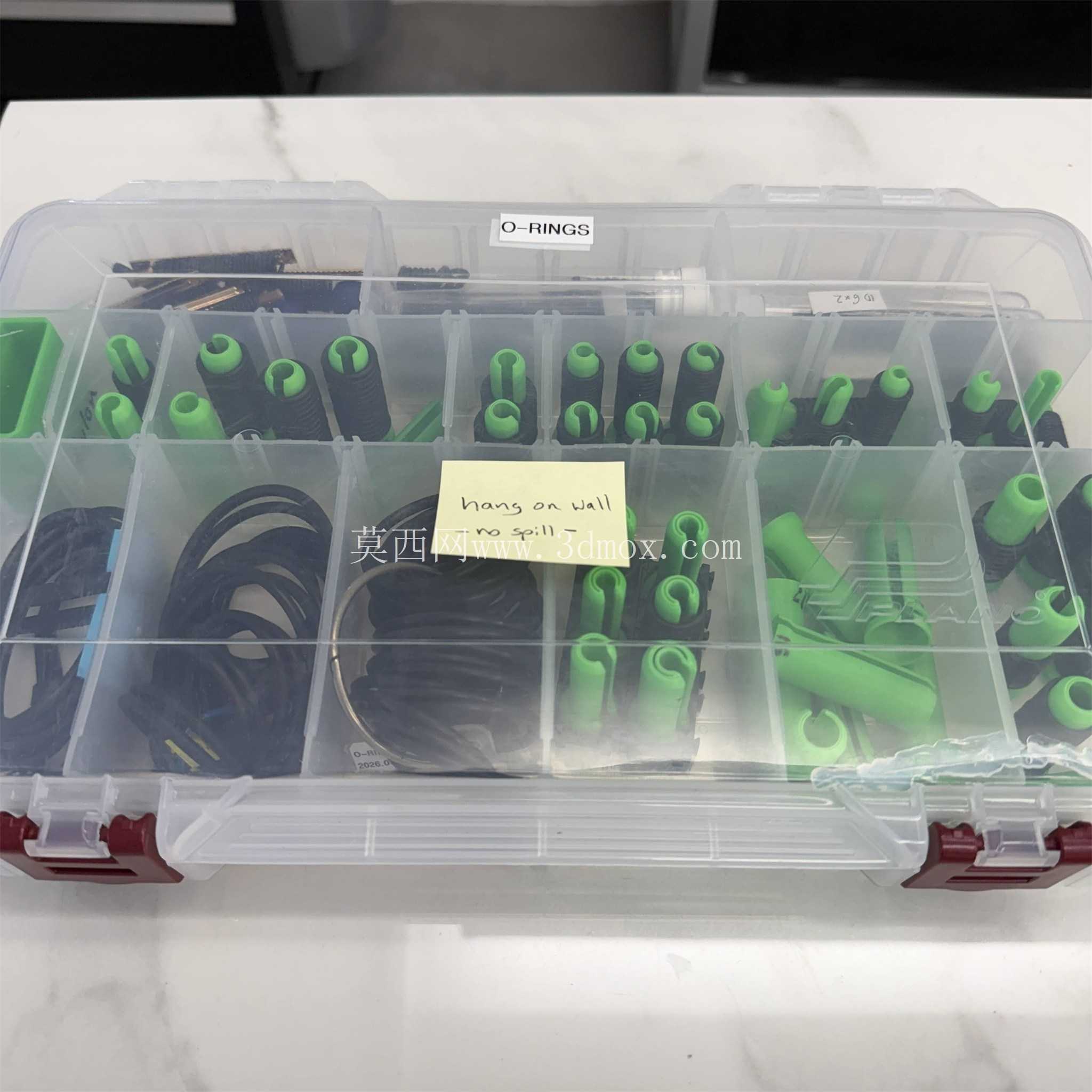

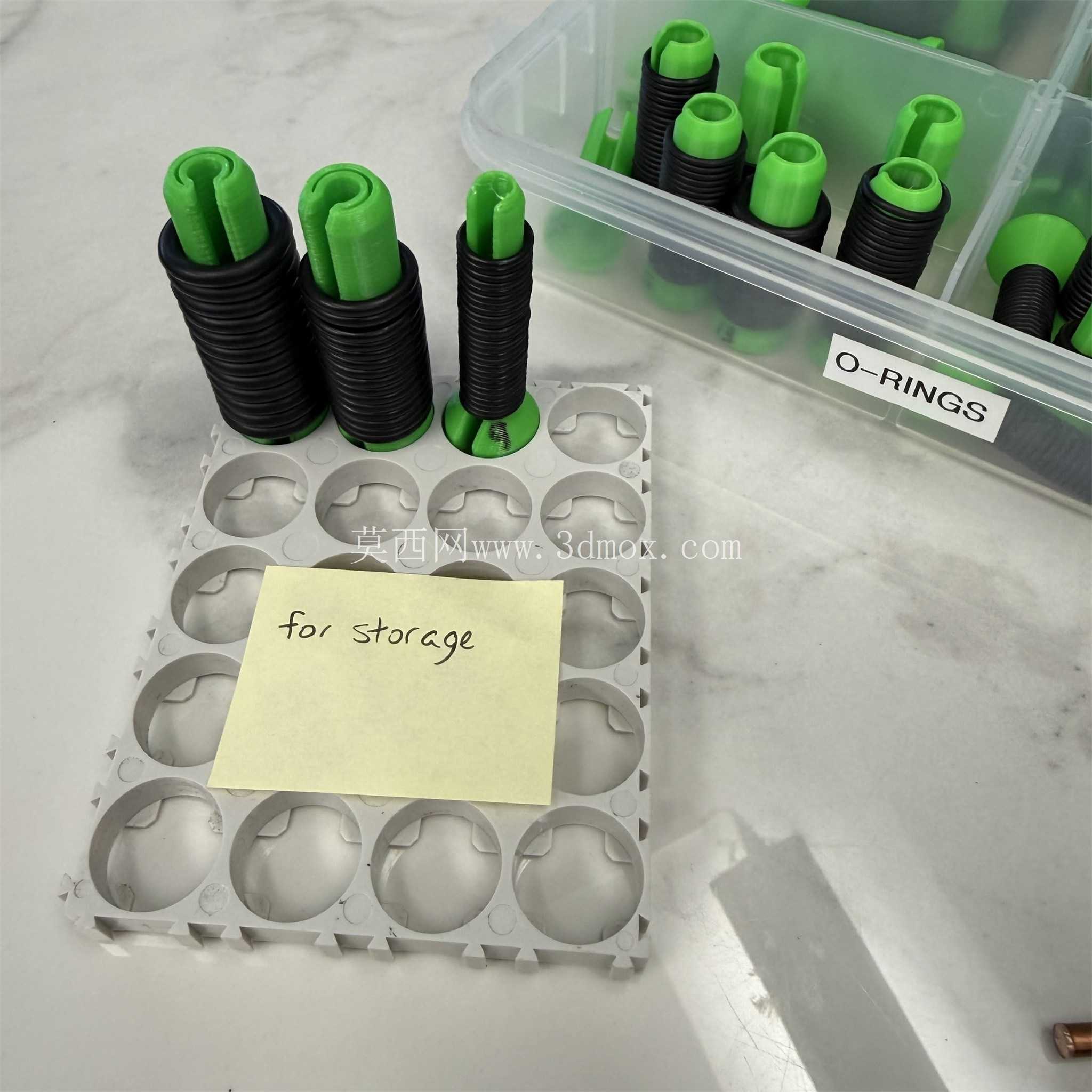

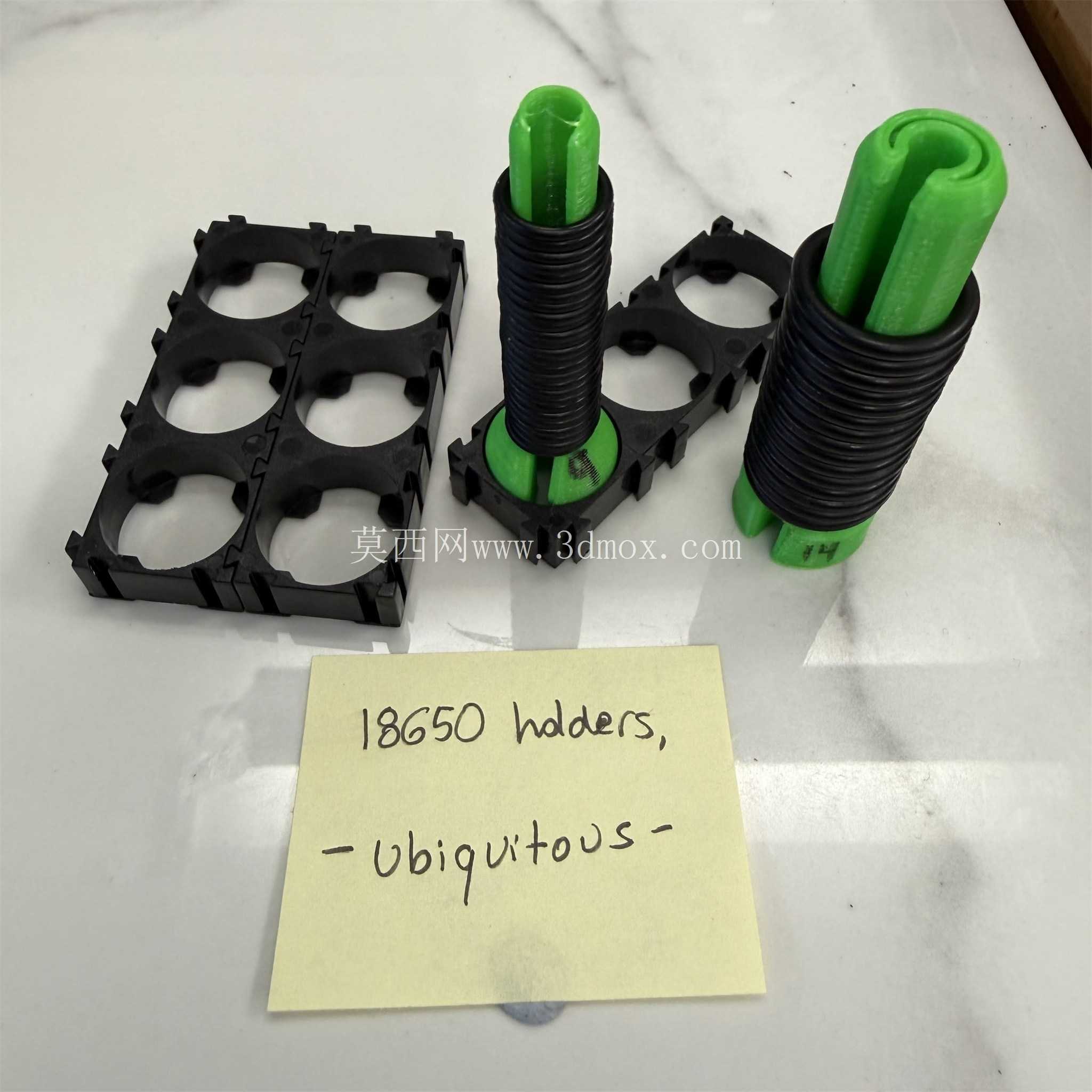

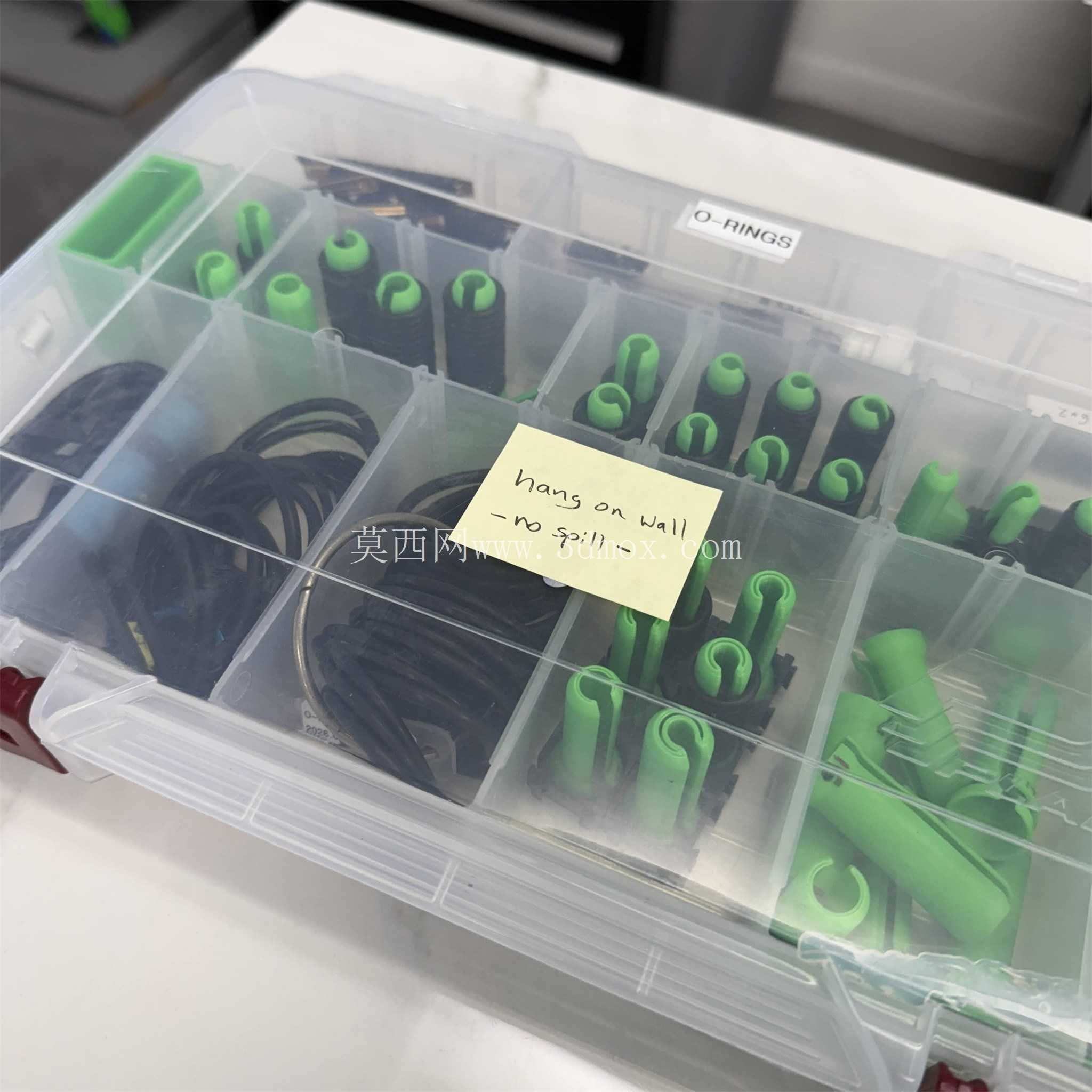

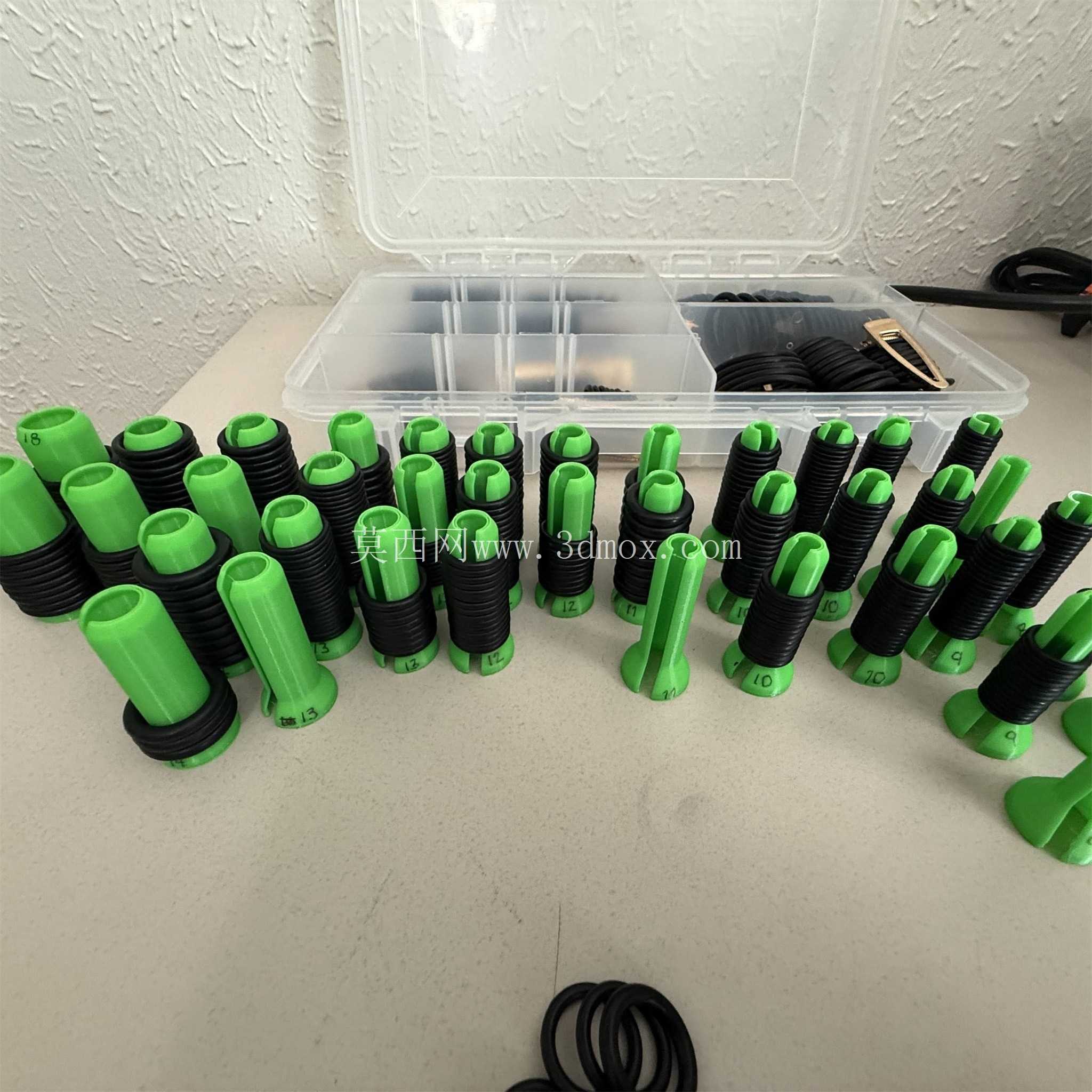

设计过程中充分考虑了不同使用场景的适配性，销钉设置了两种常用高度规格：45mm高度款适配常规零件收纳盒的内部安装深度，比如常见的多格零件盒内部净空高度刚好匹配该尺寸，安装后不会出现盒盖无法闭合的问题，可直接用于工位旁的O形圈定点收纳；60mm高度款适配更高的安装基面，比如电池组组装工位的工装板，安装后销钉顶端高出工装板表面足够高度，操作人员取件时无需过度俯身，符合工位作业的人机工程要求。两种规格的柱体出口段尺寸覆盖8mm至18mm的外径范围，可对应匹配相同内径区间的O形圈，覆盖了日常气动、液压、小五金装配场景里绝大多数常用O形圈的尺寸规格。

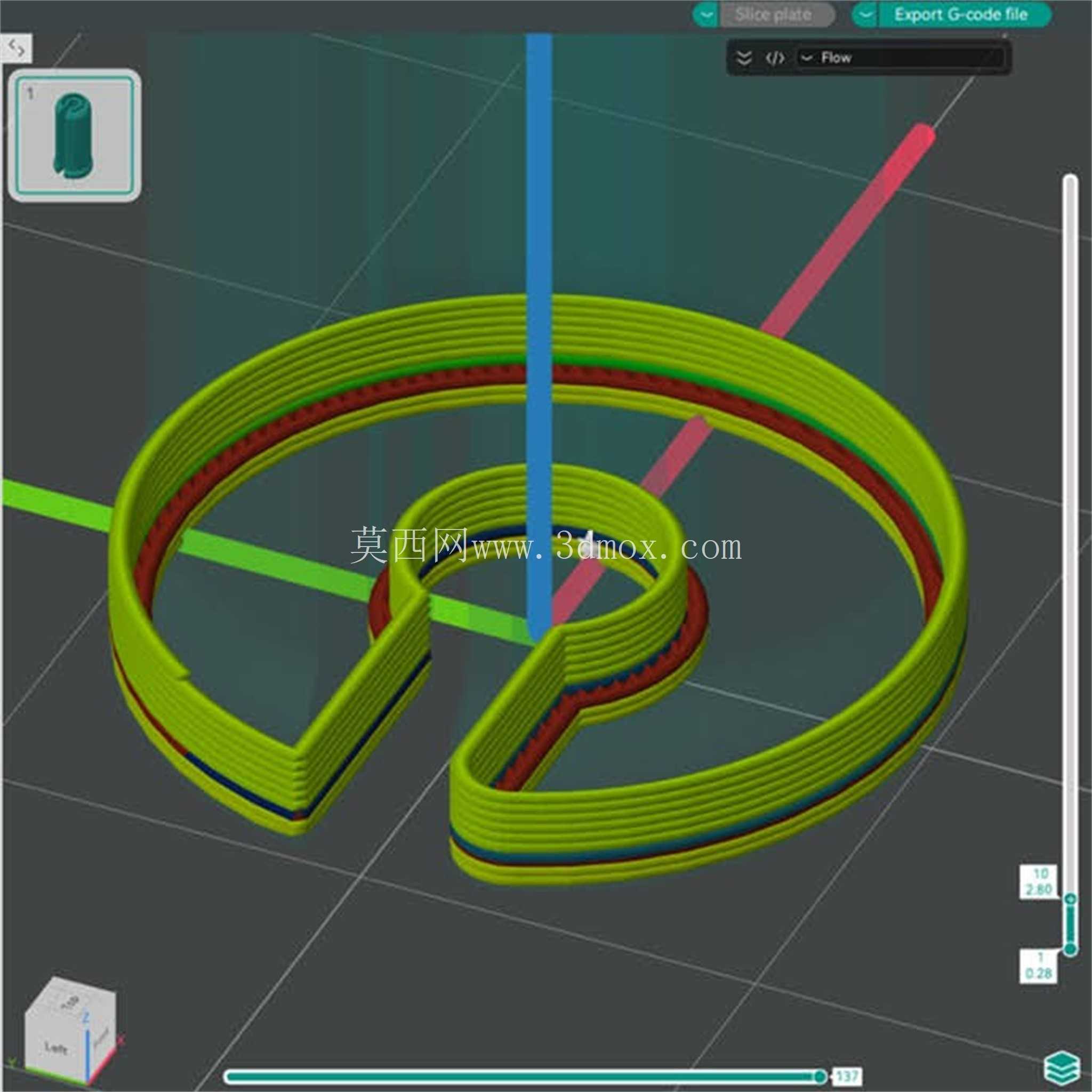

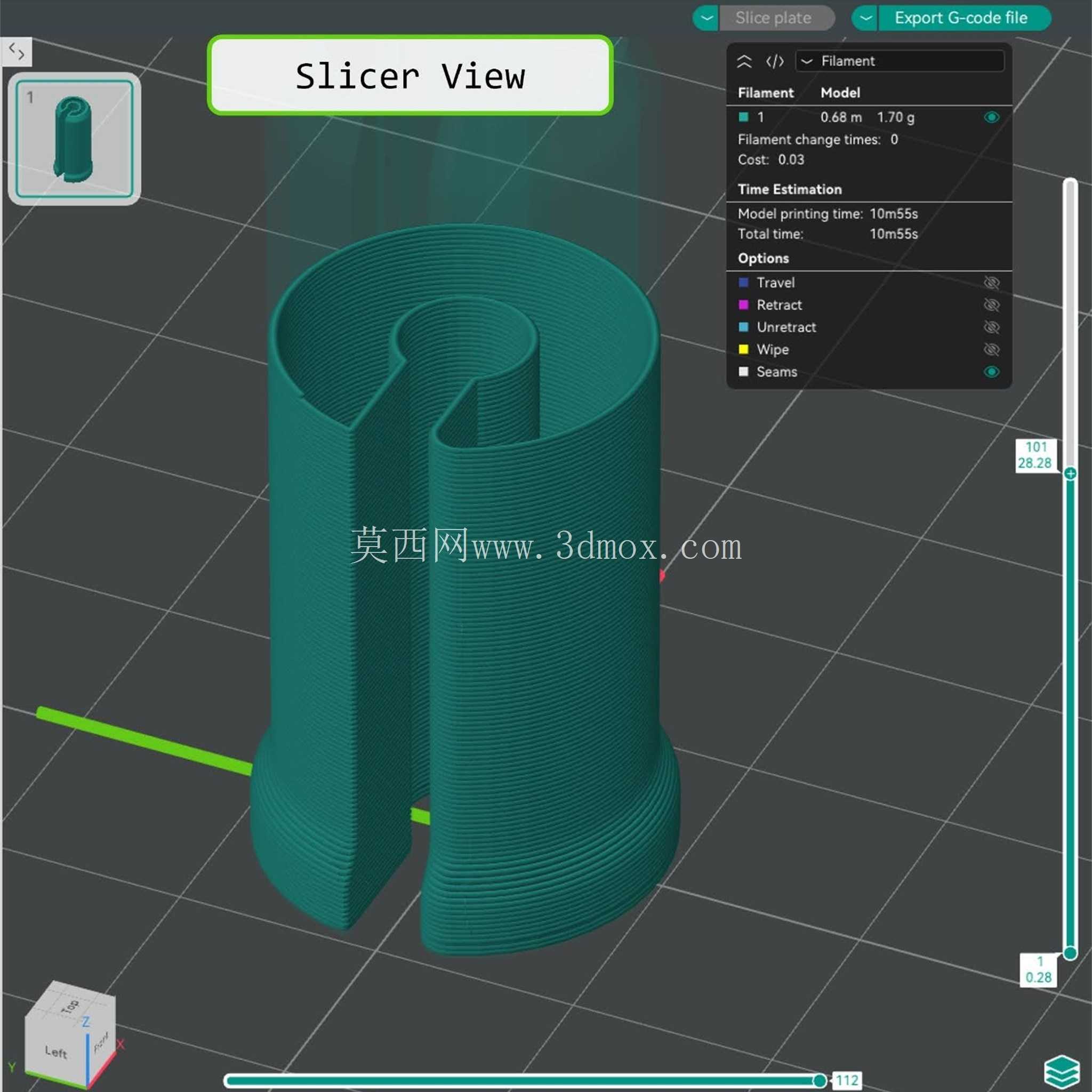

为了验证尺寸适配的可靠性，设计阶段配套了简易的测试安装结构，可将O形圈尺寸的匹配误差控制在±0.5mm以内，这个精度足够区分不同规格的O形圈，不会出现相邻尺寸O形圈混放无法区分的问题。底座与柱体的过渡段采用大圆角平滑连接，既可以提升3D打印时的结构强度，避免压装过程中底座与柱体连接处出现应力断裂，也能在套放O形圈时起到导向作用，让O形圈顺着锥面自然滑入柱体，无需手动对位调整。柱体的壁厚经过优化，在保证结构刚性的前提下尽可能减少打印耗材用量，同时开槽的宽度经过反复验证，既不会因为开槽过宽导致O形圈卡入槽内，也不会因为开槽过窄失去让位取件的作用。

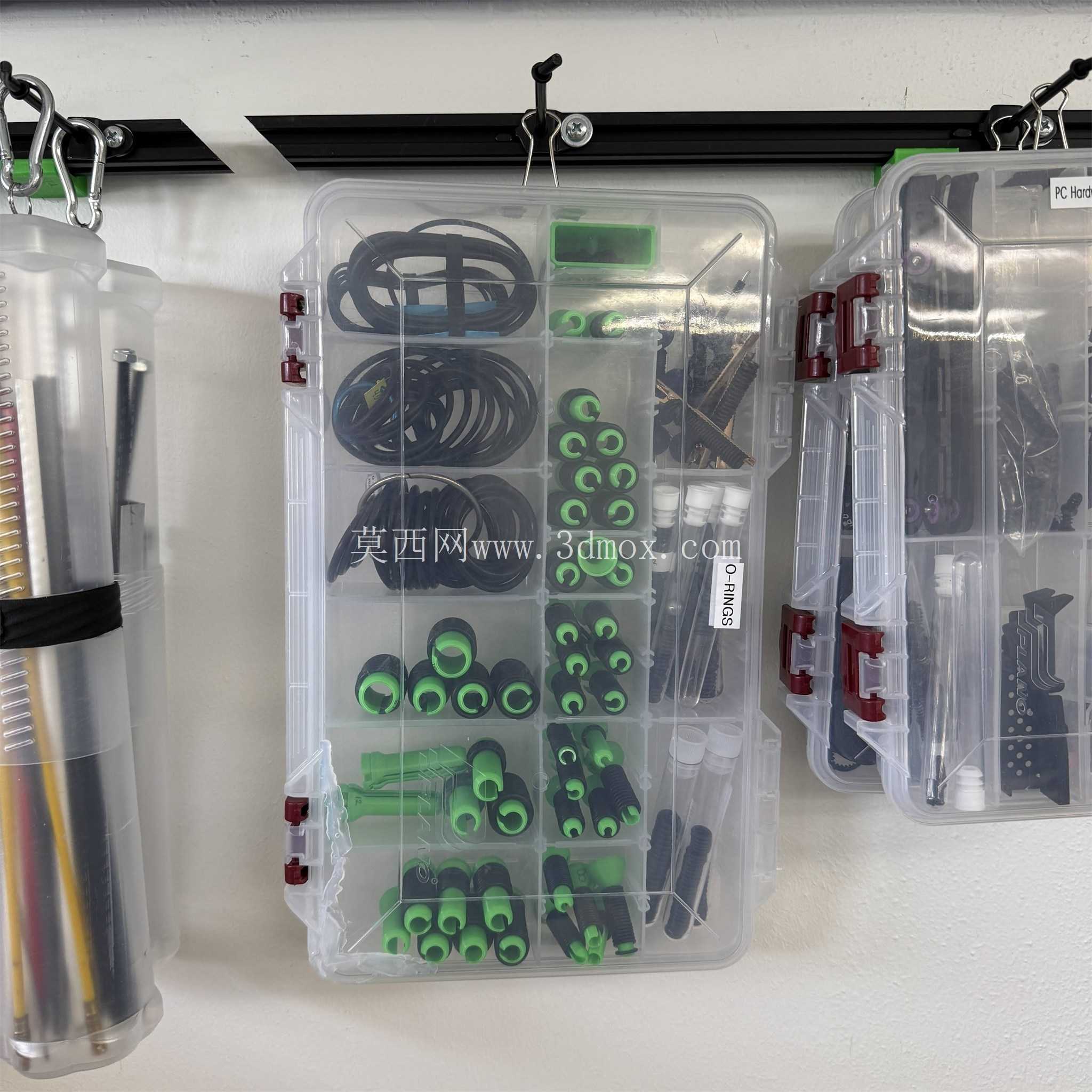

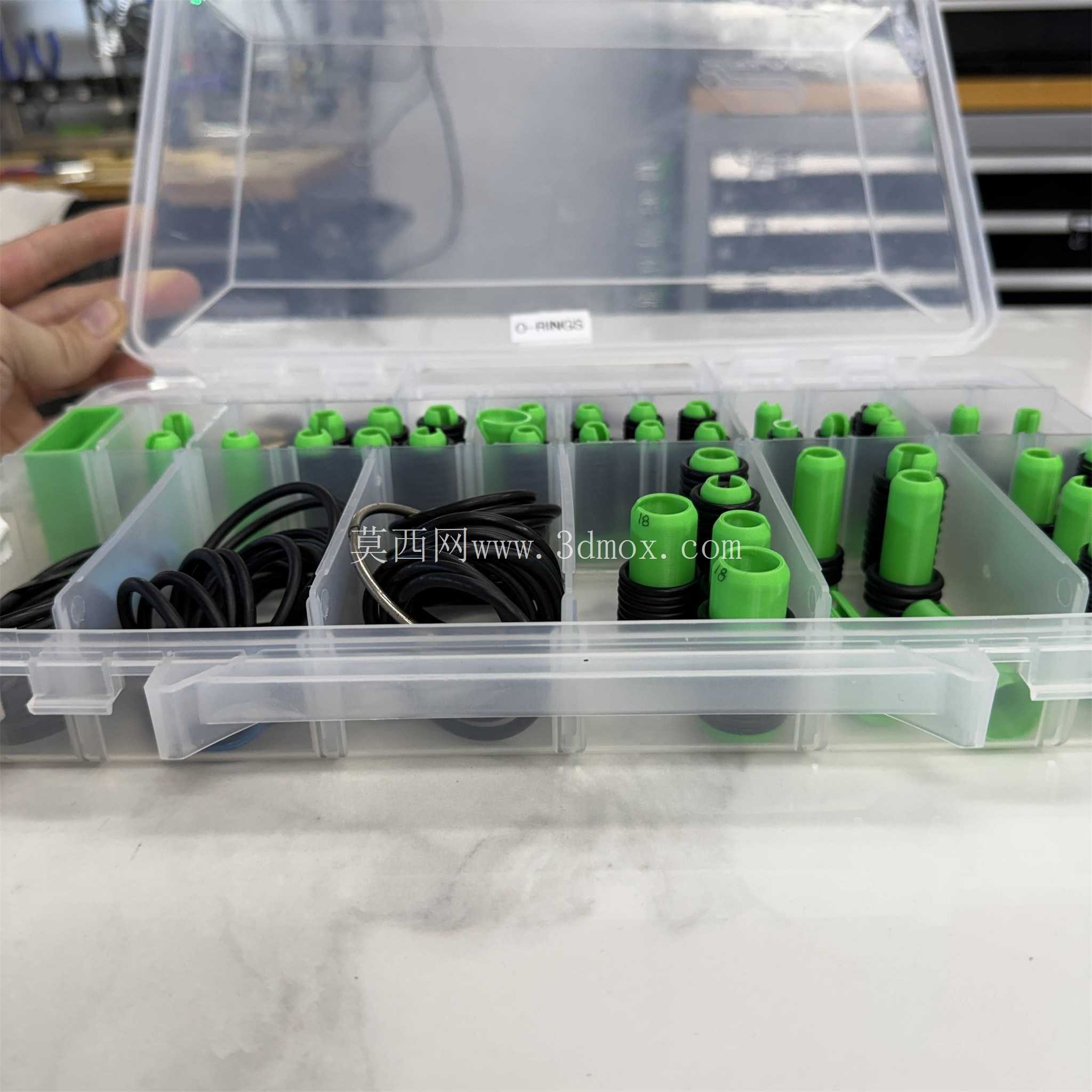

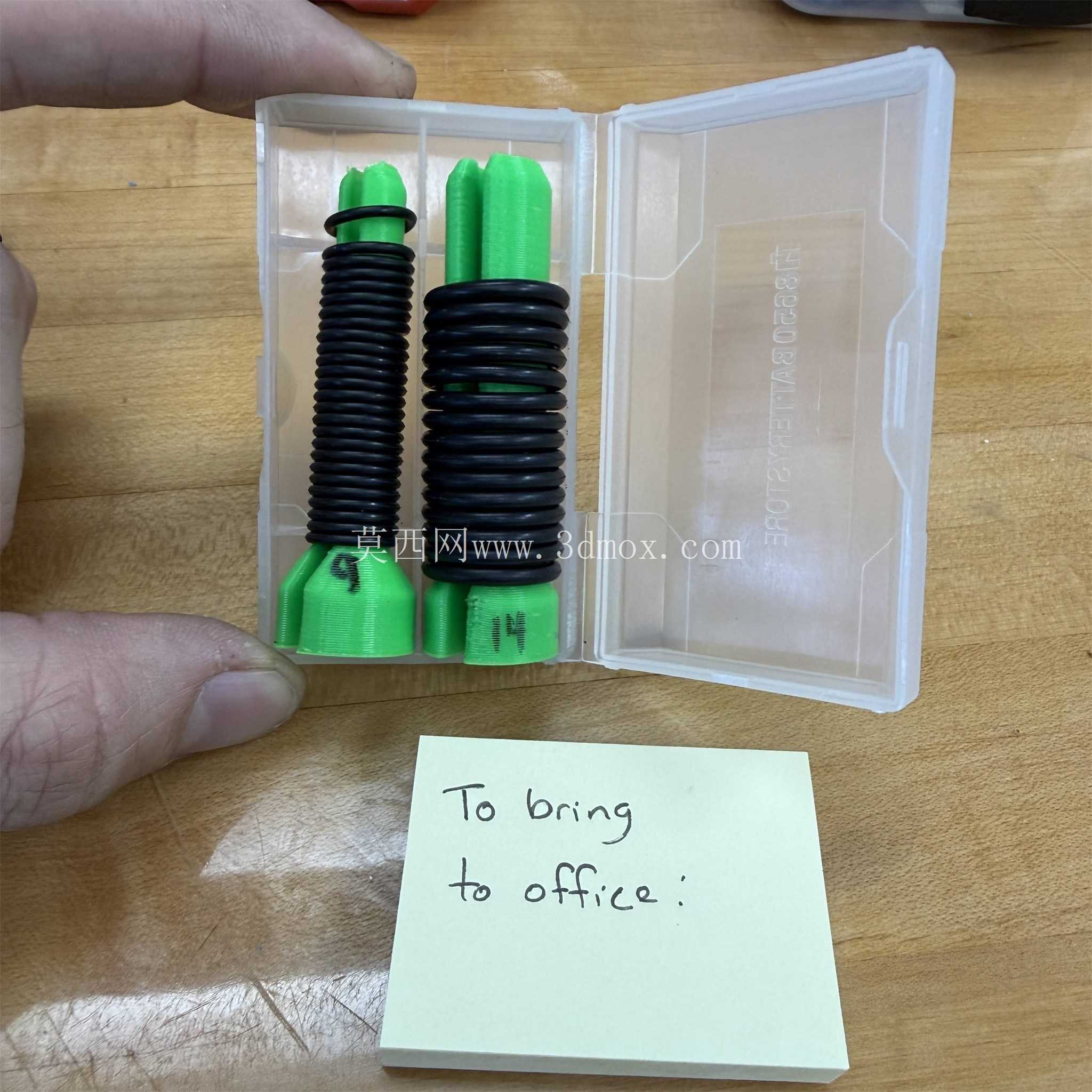

实际使用时，可根据需要整理的O形圈规格选择对应尺寸的销钉，压装到收纳板或者零件盒的预设孔位中，将同规格的O形圈依次套入销钉即可完成分类收纳，取用时单只手就可以顺着开槽拨出所需数量的O形圈，相比传统的分格混放模式，能大幅减少分拣找件的时间。同时该结构采用参数化设计逻辑，可根据实际需要的O形圈尺寸快速调整柱体直径、整体高度、底座尺寸等参数，快速生成适配特殊规格O形圈的销钉模型，无需重新从零开始建模，适配不同行业的个性化收纳需求。比如在小型电子装配车间，可调整尺寸适配微型密封O形圈的收纳；在液压维修工位，可放大尺寸适配大直径液压密封O形圈的整理，结构的拓展性较强。

从安装边界来看，18mm直径的压装底座适配17.8-17.9mm的安装孔，压入后依靠塑料自身的形变张力即可实现牢固固定，正常取件过程中不会出现销钉被连带拔出的问题；底座高度设置为3mm，压装后底座表面与安装基面完全贴合，没有凸起缝隙，不会积存灰尘或者细小杂物，日常清理维护也十分方便。柱体的锥度设置为1:50，既可以保证O形圈套入后不会因为自重自由滑落，也不会因为锥度过大导致O形圈卡在柱体下部难以取出，取件力度经过实际验证，符合操作人员单指操作的力度范围，长时间取用也不会产生手部疲劳。
