适配3030铝型材的M8螺纹脚安装连接座

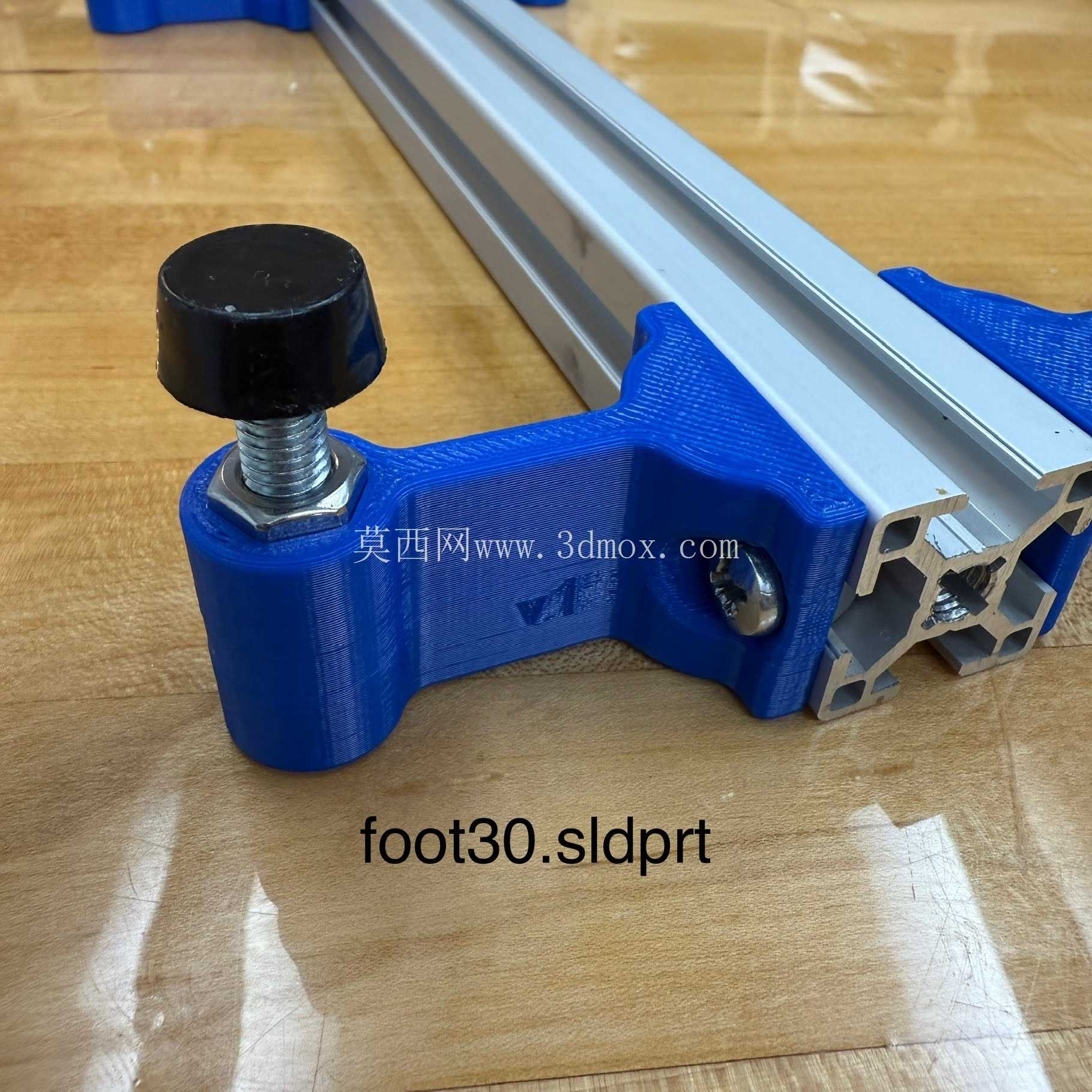

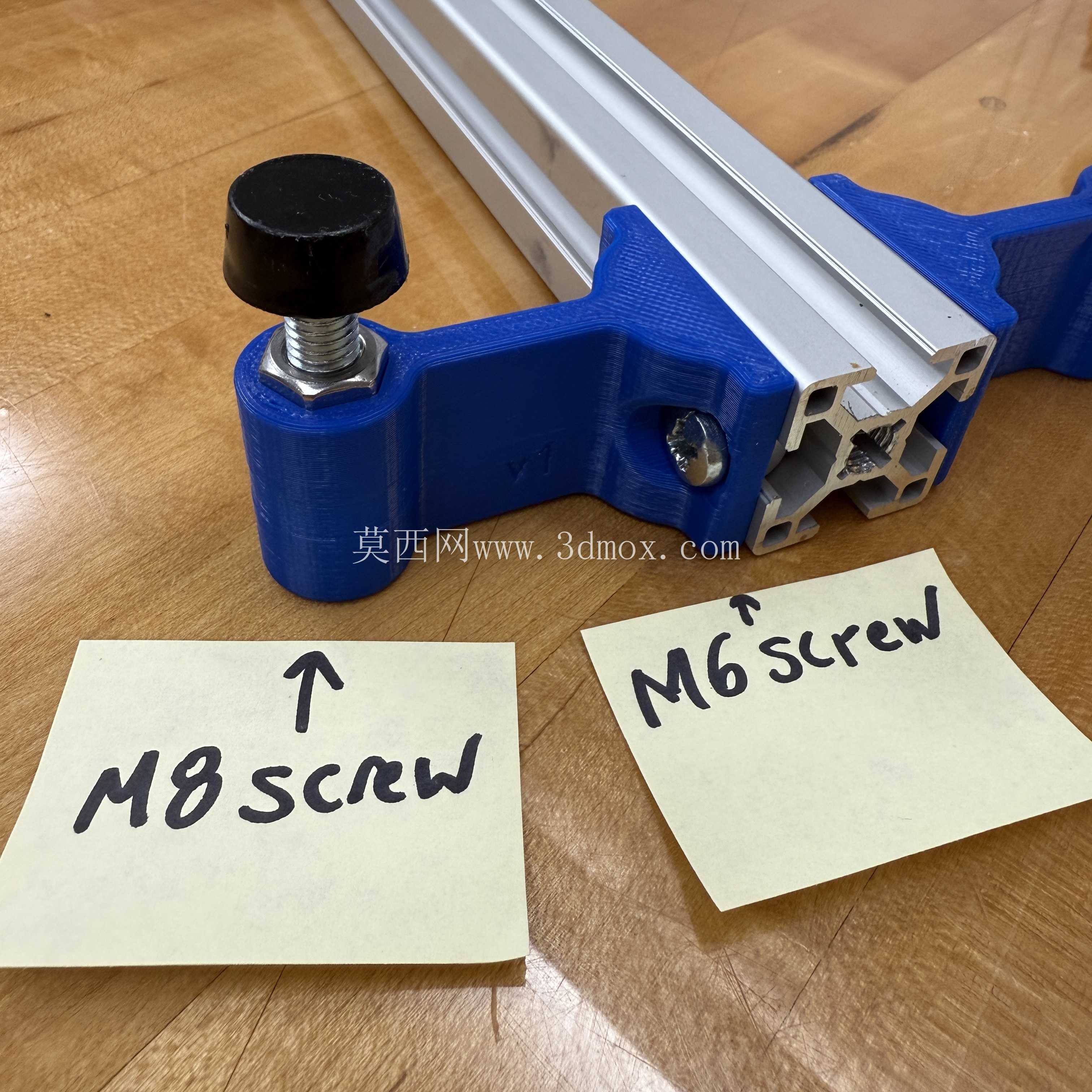

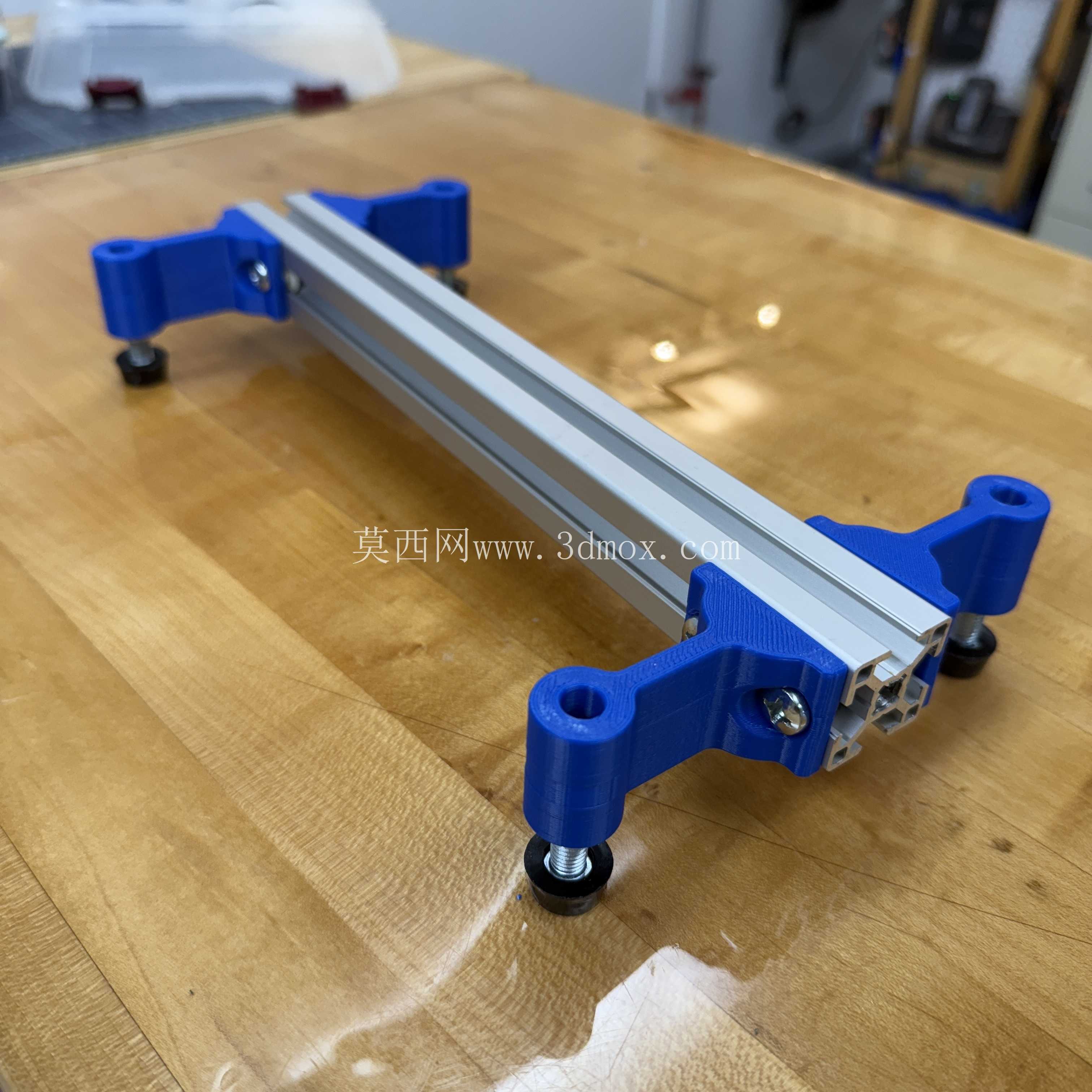

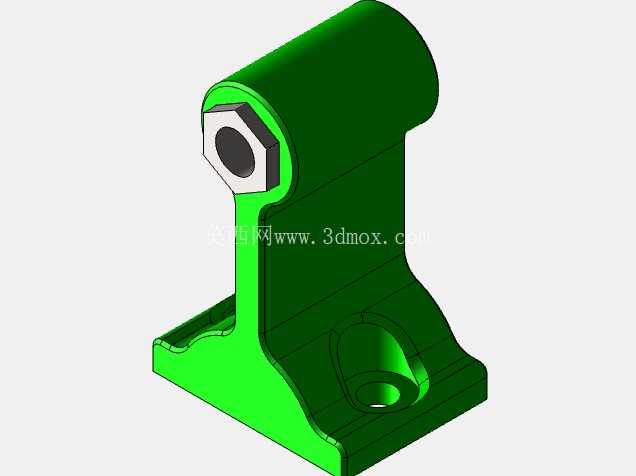

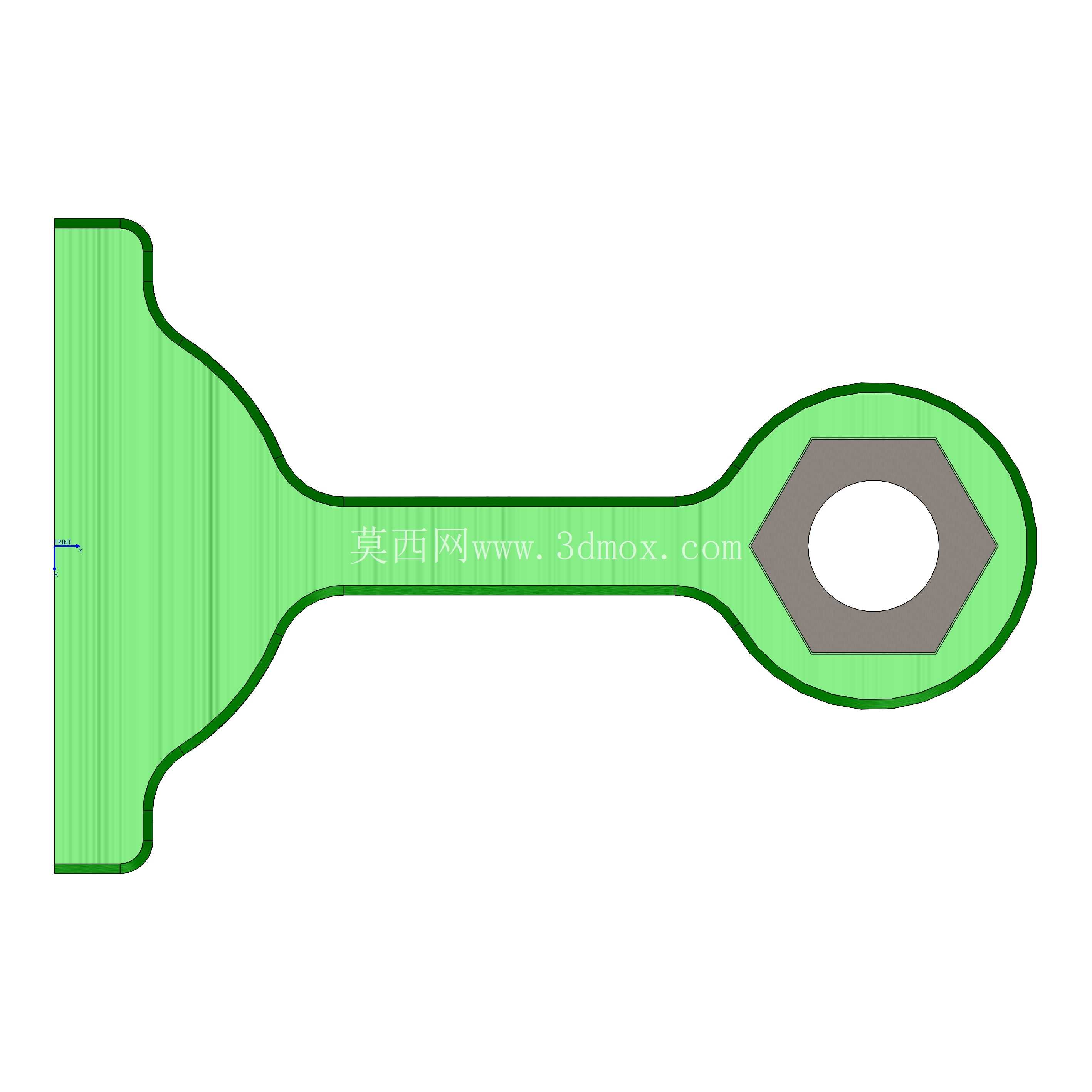

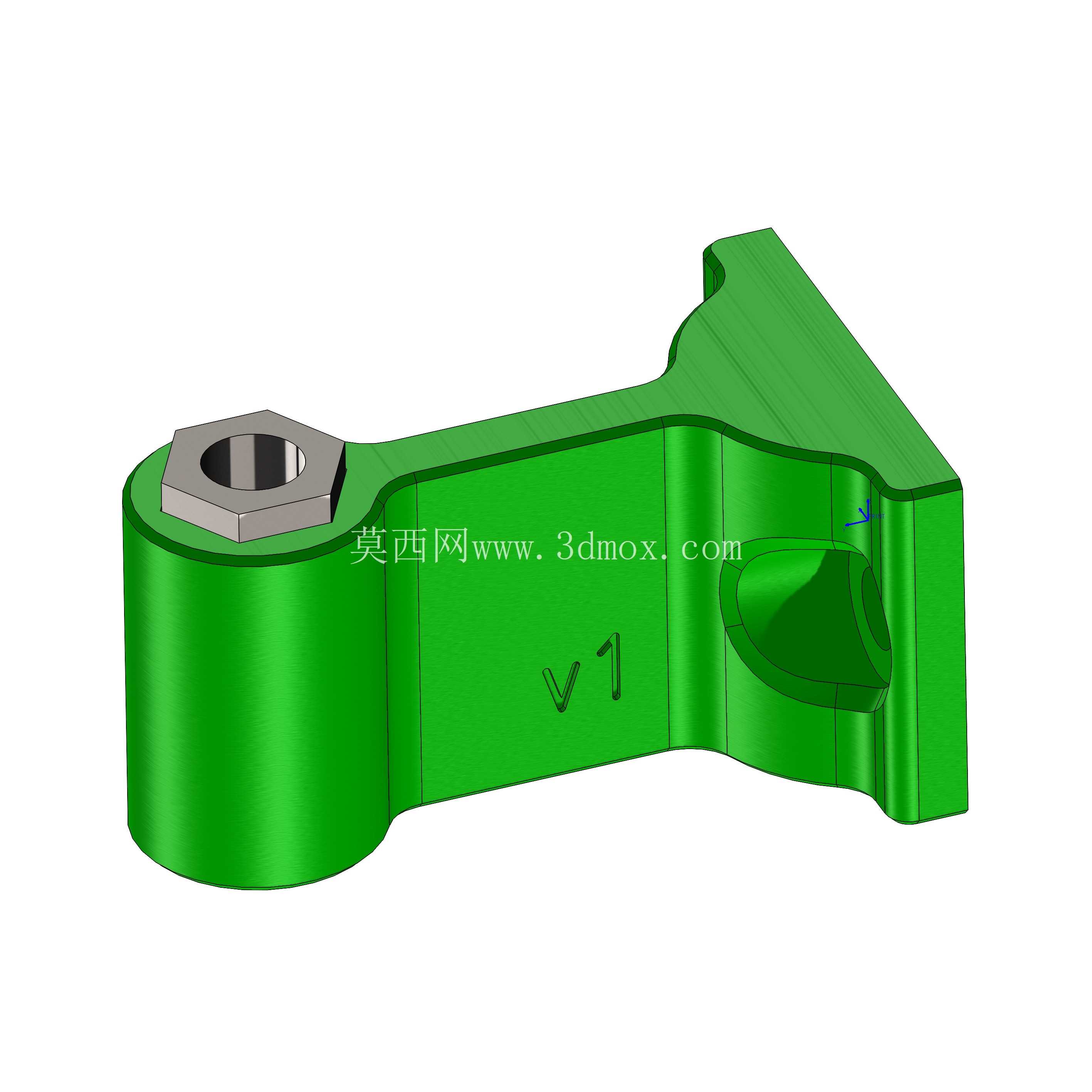

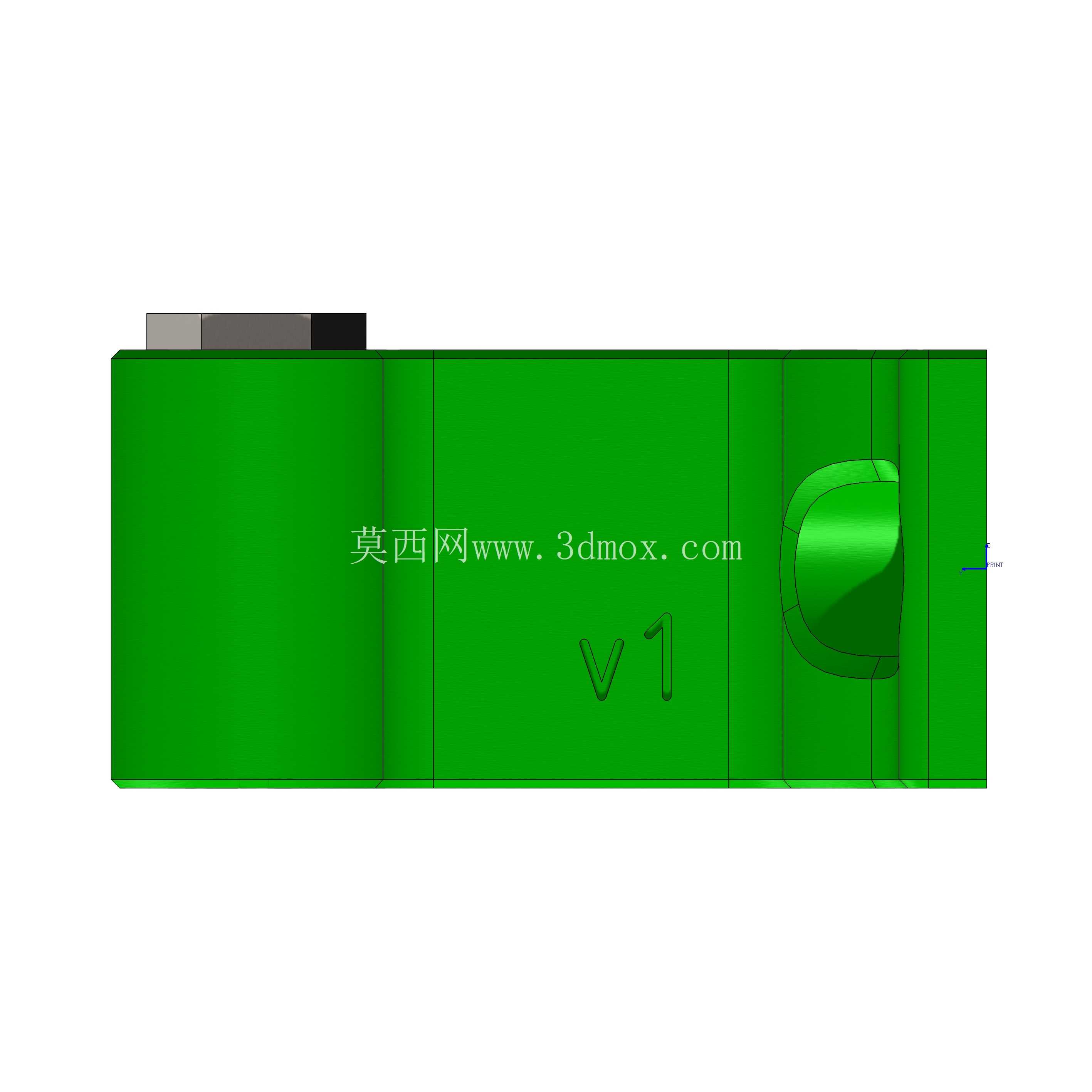

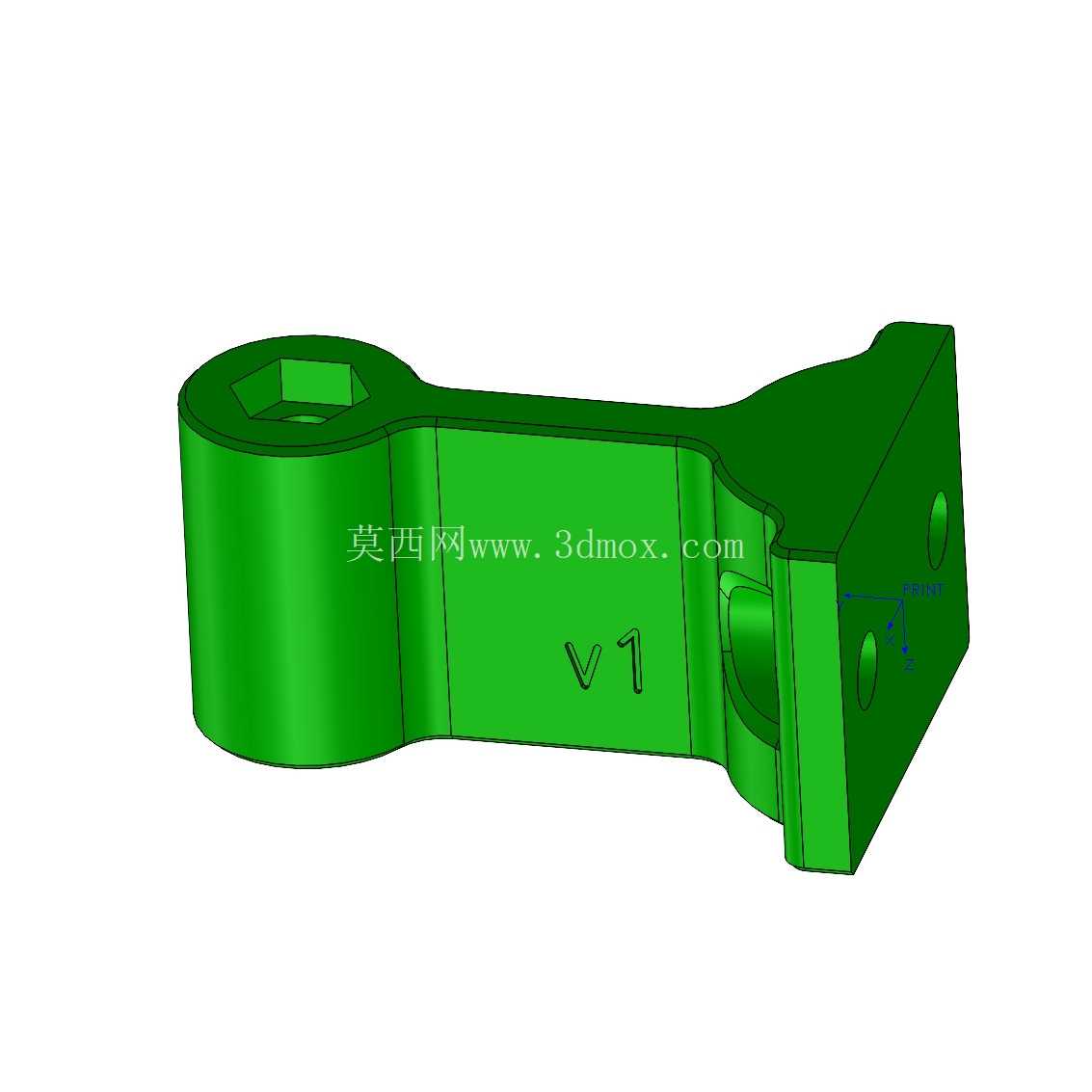

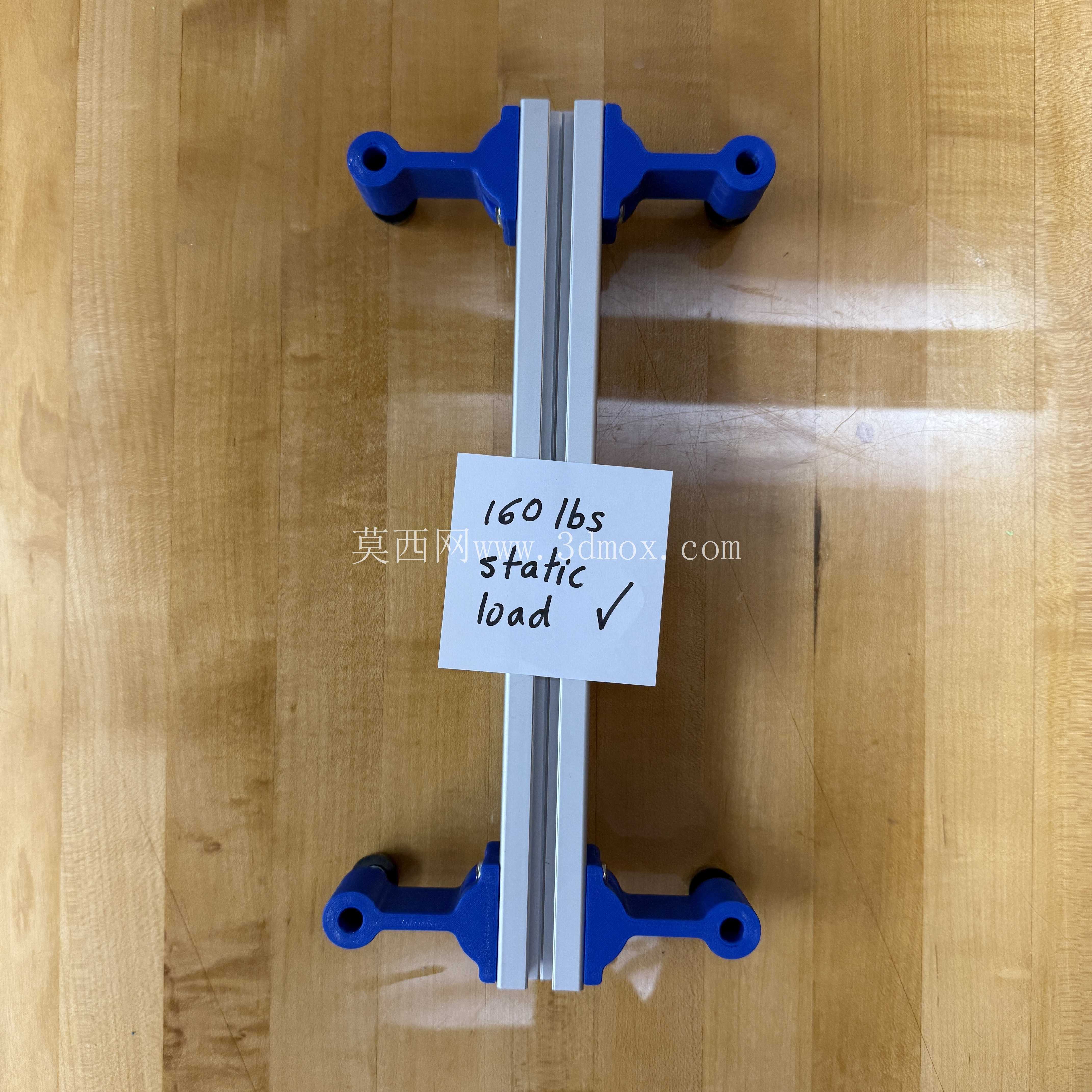

在工业铝型材搭建的自动化设备机架、小型实验台架、桌面级作业工位场景中，型材与可调脚轮、支撑脚的连接可靠性直接决定整套架体的水平调节能力与承重稳定性，这款连接座正是针对3030规格工业铝型材的水平安装面开发的专用衔接构件。日常车间里搭建的小型检测工位、OpenLab类开源实验平台、轻型物料周转架，经常会遇到铝型材端面无法直接匹配带橡胶缓冲端的M8规格螺纹支撑脚的问题，直接在型材端面攻丝不仅会破坏型材的阳极氧化层，反复调节水平时还容易出现滑牙、螺纹脱扣的情况，后期维护更换支撑脚的成本很高，这款连接座的设计就刚好解决了这个痛点。从结构设计逻辑来看，构件整体采用一体化成型思路，主体分为两个功能区段：一侧是带内凹型腔的圆柱套接段，内腔尺寸完全适配M8规格六角螺母的对边宽度与厚度，安装时可以直接将标准M8六角螺母嵌入型腔内部，不需要额外做防转结构，螺母被型腔完全限位后，螺纹脚拧入调节过程中螺母不会跟转，省去了安装时需要额外用扳手固定螺母的步骤；另一侧是带安装孔的翼型贴合段，贴合面的弧度与平面完全匹配3030铝型材的外侧安装面轮廓，安装后贴合面与型材表面完全贴合，不会出现局部应力集中的问题。安装边界方面，构件整体的横向跨度刚好适配3030铝型材的单格槽位宽度，安装孔的中心距与铝型材的槽道间距完全对齐，不需要在型材上额外打孔，直接使用标准T型螺栓就可以将连接座固定在铝型材的任意水平侧面位置，不需要局限于型材端面安装，给架体的支撑点布置留下了很高的灵活度，比如遇到架体底部需要避让地面走线槽、设备地脚预留空间不足的情况，可以将支撑点沿型材长度方向偏移调整，不需要重新切割型材改变架体尺寸。实际使用过程中，嵌入型腔的M8螺母可以承受的轴向拉力完全满足轻型架体的承重需求，配合带橡胶端的M8螺纹脚，调节水平时旋转螺纹脚就可以实现单支撑点0-30mm范围的高度微调，橡胶端与地面接触后还可以起到缓冲减震的作用，避免设备运行时的振动直接传导到铝型材架体上引发紧固件松动。构件的壁厚设计经过了受力校核，套接段的圆柱壁厚可以承受螺纹脚支撑时的径向剪切力，翼型连接段的厚度在保证安装强度的前提下尽可能做了轻量化处理，不会额外增加架体的整体重量，安装后突出型材表面的高度控制在合理范围，不会与架体底部安装的线槽、拖链、气动管路等辅件产生干涉。很多开源硬件项目、小型教学实验设备的搭建过程中，搭建者经常会遇到标准配件无法匹配安装需求的问题，这款参数化设计的连接座可以根据实际使用的铝型材规格、螺纹脚尺寸调整对应参数，不需要重新从零开始建模，只需要修改对应尺寸参数就可以生成适配不同规格型材的版本，大幅缩短了非标架体的设计周期。对比传统的型材端面安装脚轮的方式，这种侧面安装的连接座不需要对型材端面做二次加工，不会破坏型材本身的结构强度，后期如果需要调整架体的支撑位置，只需要松开T型螺栓就可以沿型材槽道滑动调整位置，调整到位后重新拧紧即可，不需要拆卸整根型材，维护调整的效率提升非常明显。在一些需要频繁移动调整位置的小型设备架体上，这种连接结构的抗松动能力也优于端面攻丝的安装方式，反复移动架体产生的振动会被螺纹脚的橡胶端缓冲一部分，剩余的振动传导到连接座时，由于连接座与型材的贴合面积更大，紧固件的受力更均匀，不容易出现螺栓松动、支撑脚下沉的问题。
