汽车仪表板安装支架三维扫描逆向结构

在汽车零部件的逆向开发与模具验证环节，这类仪表板安装支架的三维扫描数据是衔接实物样件与量产设计的核心载体。日常做整车内饰件匹配时，经常会碰到供应商提供的样件与数模存在形位偏差的情况，尤其是仪表板周边的安装支架，作为衔接仪表板本体与车身钣金的承载构件，其安装点位的精度直接决定了内饰装配后的缝隙均匀度、卡扣配合松紧度，甚至会影响车辆长期行驶后的内饰异响概率。

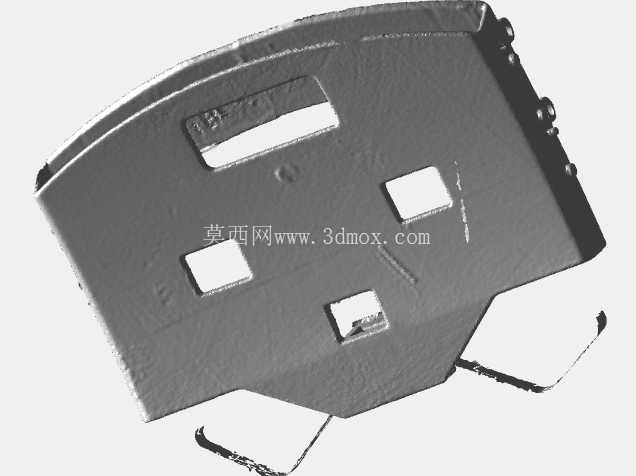

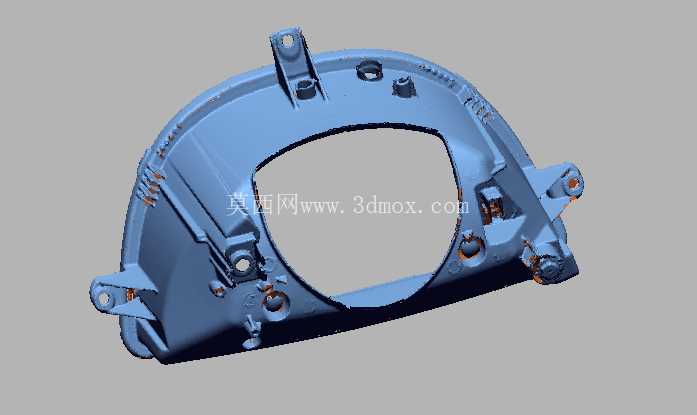

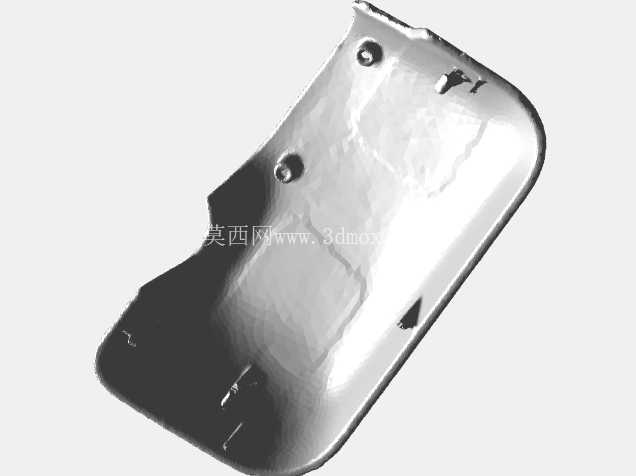

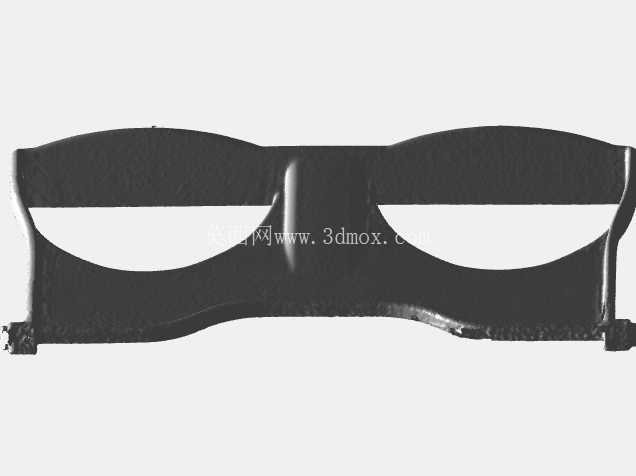

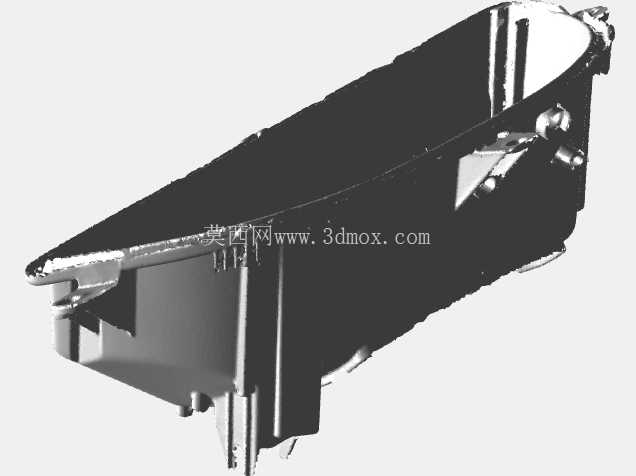

从扫描得到的点云重构结构来看，这个构件采用压铸工艺成型，整体轮廓随仪表板侧部的曲面走势做了随形设计，没有多余的冗余结构，所有的安装凸台、卡扣座、螺栓过孔都直接集成在主体壳体上，减少了后续额外焊接、拼接附件的工序。先看安装边界的设计：构件边缘分布的多个带孔安装耳，分别对应车身A柱内侧钣金、仪表板横梁侧段的固定点位，每个安装耳的背面都做了局部加厚的筋位，避免螺栓打紧时出现应力集中导致的铸件开裂；中部的大尺寸镂空区域，是为了给仪表板侧部的出风口、线束接插件预留避让空间，镂空边缘的圆角过渡做了均匀处理，既可以减少压铸时的应力集中，也能避免装配时锐边割破线束护套。

实际装车场景中，这个支架需要同时承载三个方向的载荷：一是垂直方向的仪表板本体自重，尤其是在车辆颠簸路面行驶时的动态冲击载荷，所以支架上部的主安装凸台做了加高设计，凸台内部的螺栓孔深度足够保证3圈以上的啮合螺纹，配合防松垫片可以避免长期震动后的螺栓松动；二是横向的侧碰传导载荷，当车辆发生侧面碰撞时，这个支架需要将部分冲击力传导到仪表板横梁上，所以构件侧壁做了交错的加强筋布局，筋位高度从安装点向主体中部逐渐降低，既保证了刚度又不会过度增加零件重量；三是安装过程中的装配应力，因为仪表板装配时需要人工对位按压，支架上的几个卡扣定位座都做了导向斜角，方便装配时快速导入，卡扣座的根部也做了R角过渡，避免按压时出现根部断裂。

做逆向重构的时候，首先要通过扫描点云提取所有安装孔的中心坐标，确认每个孔位相对于车身基准面的位置度公差，一般这类安装孔的位置度要求控制在±0.2mm以内，否则会出现装配时螺栓无法穿入、卡扣对位不准的问题。然后要核对每个安装面的平面度，尤其是和钣金贴合的安装耳平面，平面度需要控制在0.1mm以内，如果平面度超差，打紧螺栓后会导致支架整体变形，连带影响上面固定的仪表板部件出现位置偏移。另外还要注意铸件的壁厚均匀性，从扫描数据来看，这个支架的主体壁厚基本保持在2.5mm左右，局部加强筋的厚度控制在1.5mm，既符合压铸工艺的壁厚要求，避免出现缩孔、冷隔等铸造缺陷，也能实现零件的轻量化设计，单个零件的重量可以控制在300g以内，符合当前汽车内饰件的轻量化设计趋势。

在模具开发阶段，这类扫描数据还可以用来做压铸模的分型面验证，通过点云数据反推零件的拔模角度，确认所有侧壁的拔模斜度满足压铸脱模要求，一般这类压铸件的外表面拔模斜度不小于1°，内表面因为有筋位结构，拔模斜度需要加大到1.5°以上，避免脱模时拉伤零件表面。另外，扫描得到的实物数据还可以和原始设计数模做偏差比对，快速找出样件与设计之间的偏差区域，尤其是几个关键安装点位的偏差，直接指导模具的修模工作，减少反复试模的次数，缩短整个零部件的开发周期。

很多刚接触内饰结构设计的工程师，容易忽略这类安装支架的细节设计，比如安装耳的加强筋布局、卡扣座的导向角度、镂空区域的边缘处理，这些细节往往决定了零件的实际装配表现和长期使用可靠性。通过三维扫描获取实物的真实结构数据，能够快速吸收成熟车型的结构设计经验，避免在设计中出现刚度不足、装配困难、工艺性差的问题，尤其是在改款车型的开发中，基于原有成熟零件的扫描数据做适配修改，可以大幅降低开发风险，缩短项目的开发周期。
