学生方程式赛车钢管桁架式车架结构

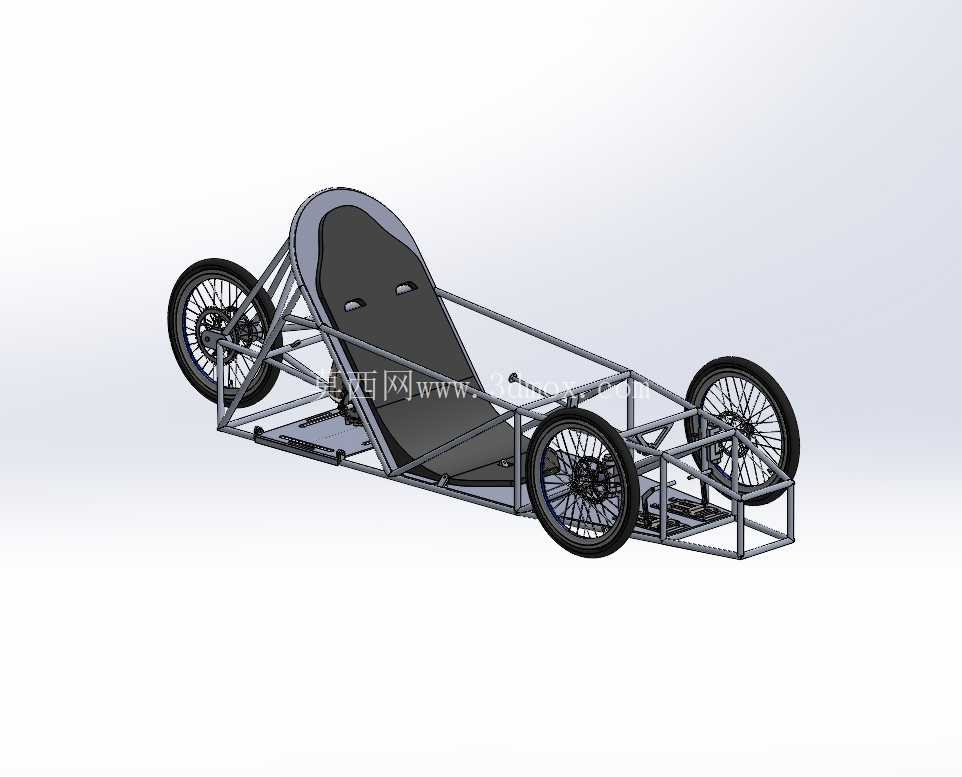

这套钢管桁架式车架结构，主要面向大学生方程式赛事的参赛车辆开发场景，适配单人驾驶的小型竞速赛车使用需求，核心承载整车动力总成、驾驶座舱、行走机构与覆盖件的安装固定，是整车所有零部件的安装基准载体。从结构设计逻辑来看，整车采用空间钢管桁架布局，主环、前环、侧边防撞结构与底部承载纵梁通过焊接形成封闭受力框架，管材选用薄壁高强度合金钢管，在保证整体抗扭刚度的前提下尽可能降低结构自重，适配赛事对整车整备质量的严苛要求。座舱区域采用半躺式驾驶坐姿设计，座椅安装位预留了多点式安全带的固定锚点，靠背角度经过人机工程校核，能够在高速过弯时为驾驶员提供足够的侧向支撑，同时降低整车迎风高度，优化空气动力学表现。行走机构的安装点位分布在车架前后端，前轮转向节安装位预留了足够的转向行程空间，适配阿克曼转向几何的调校需求，后轮安装位可适配链轮传动或半轴传动的动力输出结构，悬架安装支座直接焊接在主桁架节点位置，保证路面冲击载荷能够直接通过管材传递分散，避免局部应力集中导致的结构失效。前舱区域预留了动力单元、冷却系统与电控模块的安装空间，纵梁上的安装孔位按照模块化设计思路排布，可根据不同的动力配置（内燃机或纯电驱动）调整安装支架位置，不需要对主桁架结构做大规模修改，降低后续迭代改型的成本。车架整体宽度控制在1200mm以内，轴距在1600mm左右，能够满足赛事规则对整车外廓尺寸的限制，底部纵梁的离地间隙预留了100mm以上的空间，避免赛道起伏时托底损伤主结构。侧边防撞结构采用双层钢管布局，在发生侧面碰撞时能够通过管材的塑性变形吸收冲击能量，保护座舱内驾驶员的生存空间，前部的碰撞吸能区采用渐进式溃缩结构设计，碰撞时按照预设顺序变形，避免冲击力直接传递到座舱主环。从安装边界来看，车架所有的安装支座都采用统一的定位基准，加工时可通过焊接工装保证各点位的形位公差，转向系统、制动系统、悬架摆臂的安装孔位同轴度误差控制在0.2mm以内，避免后续装配时出现干涉问题。车架后部预留了尾翼与扩散器的安装接口，可根据赛事需求加装空气动力学套件，进一步提升高速行驶时的下压力。座舱底部预留了踏板总成的安装滑轨，可根据不同驾驶员的身形调整踏板位置，适配不同身高的参赛选手驾驶需求。整车桁架的管材连接节点都采用相贯线切割处理，焊接时能够保证管材之间的贴合面积，提升焊接强度，关键受力节点还额外增加了加强筋板，避免长时间高强度行驶后出现焊缝开裂的问题。这套结构既满足了赛事规则的安全要求，又兼顾了轻量化与改装灵活性，能够为学生车队的赛车开发提供可靠的基础承载平台，后续可根据不同的赛事定位调整管材规格与局部结构，适配不同的动力配置与赛道特性。
