面板适配圆形开关安装调节套筒结构

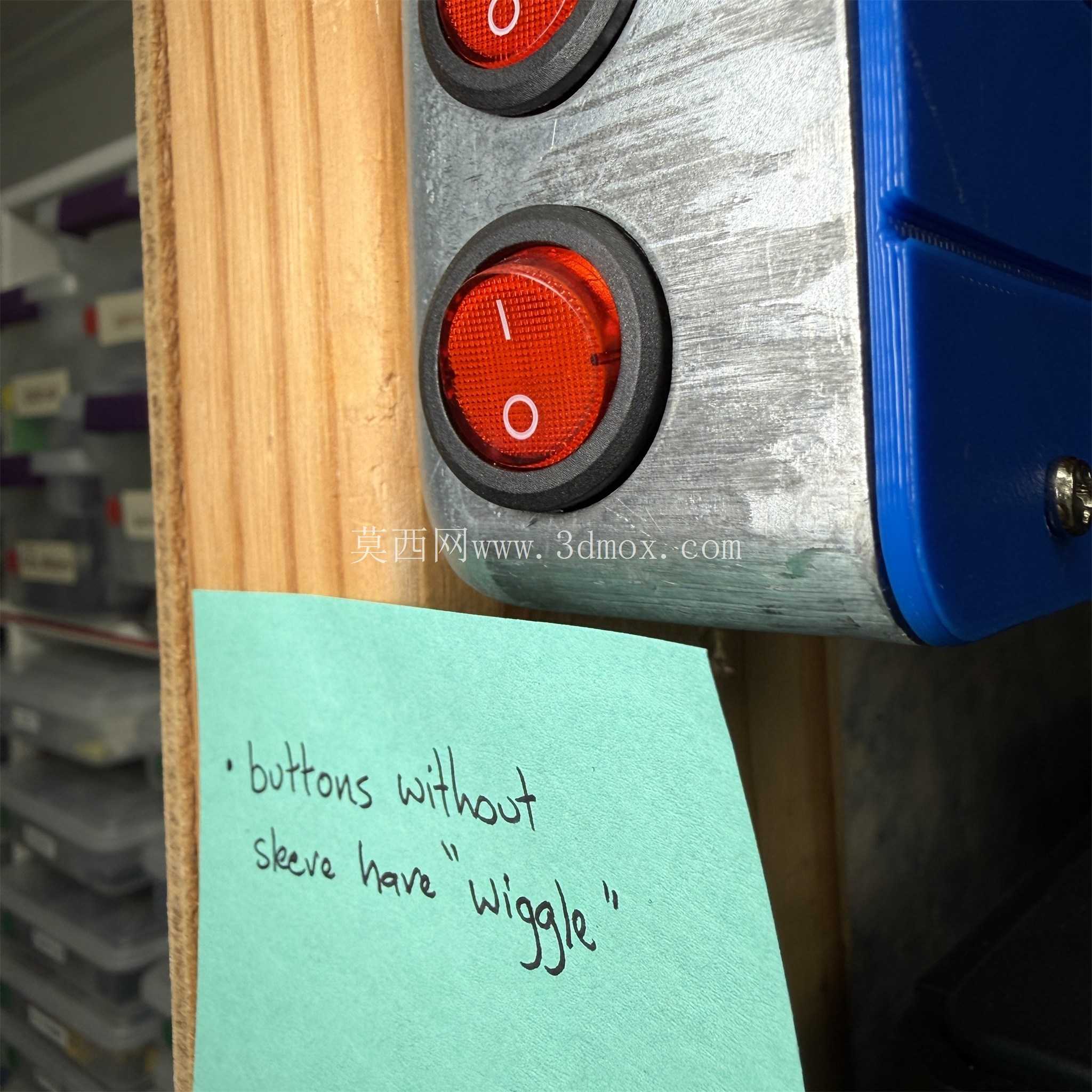

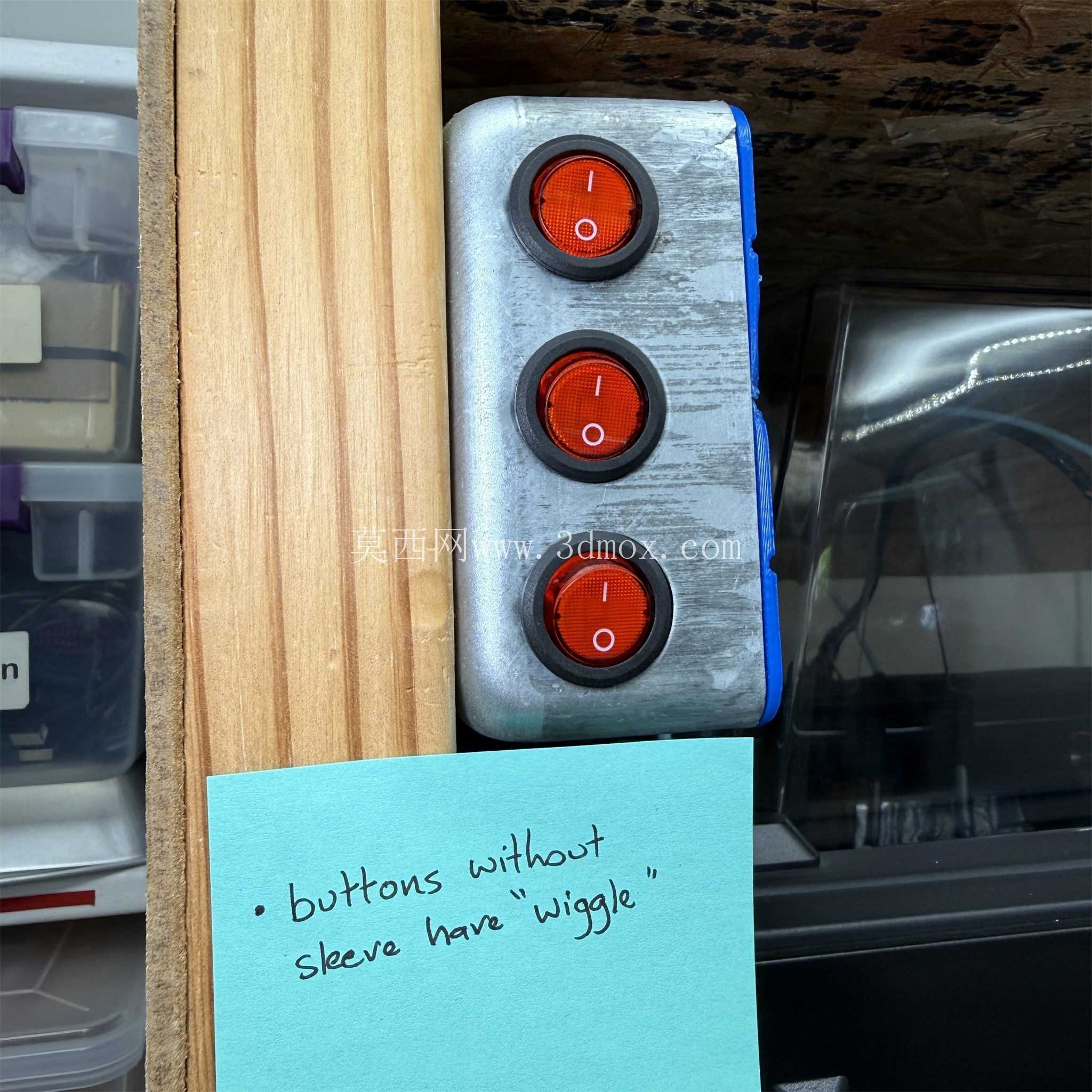

在低压电控柜、手持操作终端、小型设备操作面板的改装与批量装配场景中，经常会遇到预制面板开孔尺寸与选型开关外径不匹配的问题，这类问题如果直接扩孔处理，很容易出现孔位偏心、边缘毛刺、面板强度下降的问题，尤其是厚度较薄的塑料面板、薄金属面板，扩孔后开关安装后容易出现晃动、防水密封失效的隐患，这款适配套筒就是针对这类现场痛点开发的过渡安装结构。

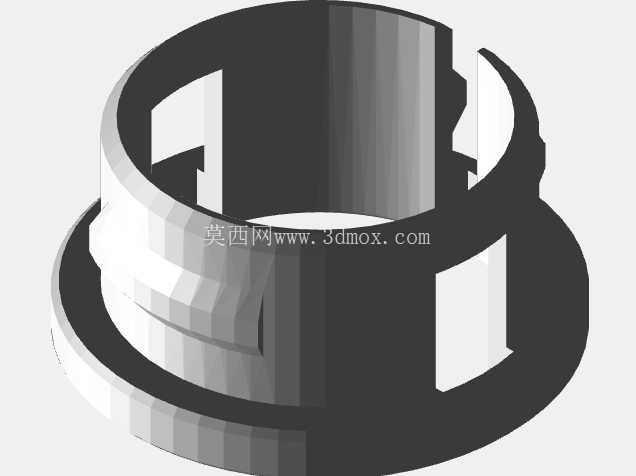

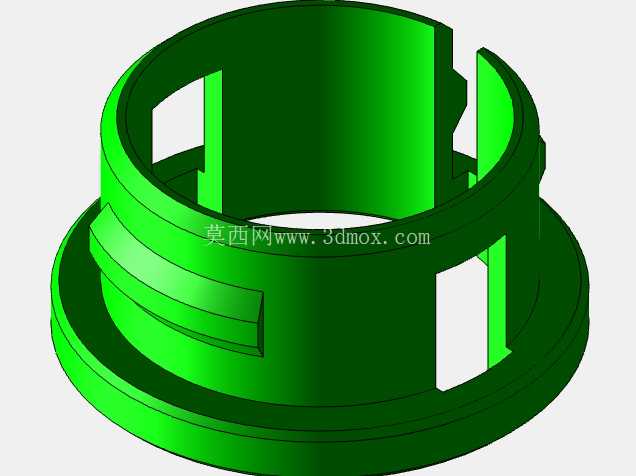

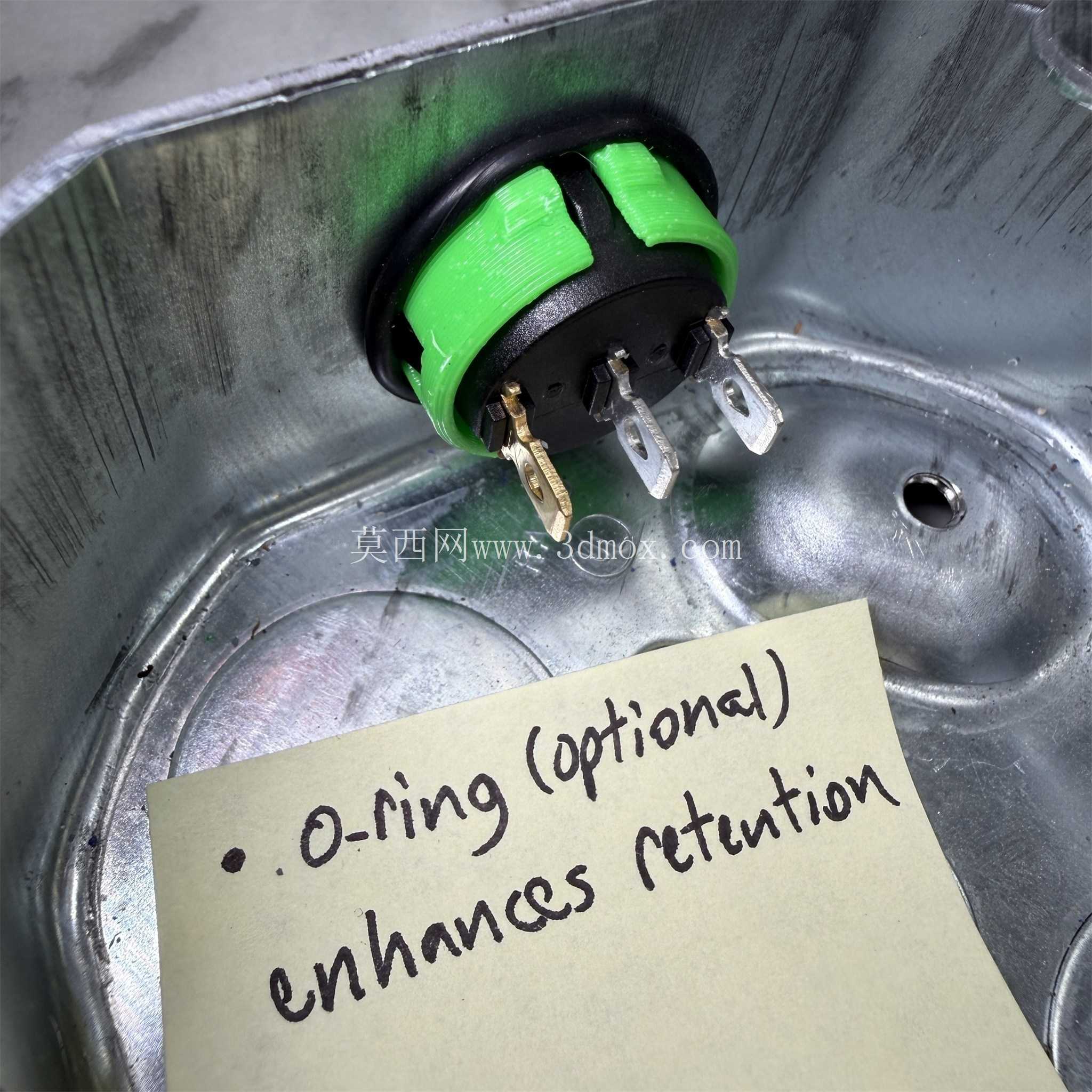

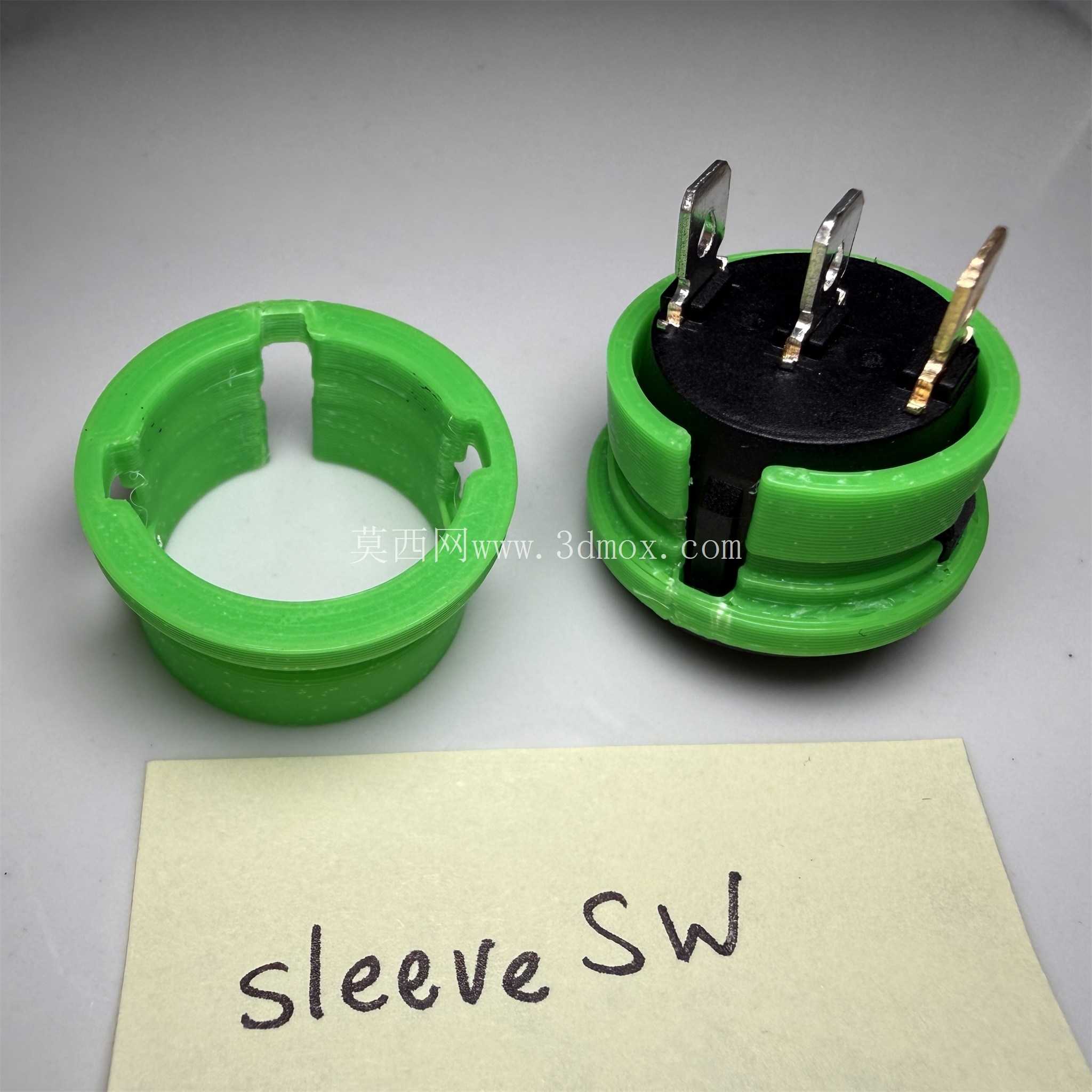

从实际装配逻辑来看，该套筒采用台阶式嵌套结构，外侧定位圈贴合面板背面，与面板接触的端面预留了密封槽位，可以嵌入内径适配的O型密封圈，装配后密封圈被压紧在套筒端面与面板背面之间，既可以填补面板开孔的尺寸偏差，也能实现面板安装位的防尘防水效果，避免设备运行过程中粉尘、水汽从开孔缝隙进入设备内部。套筒的内孔尺寸严格匹配常用20mm外径圆形拨钮开关的安装基准，开关插入内孔后可以通过侧面的紧定卡槽实现周向定位，避免开关在长期拨按操作过程中出现跟转、移位的问题。

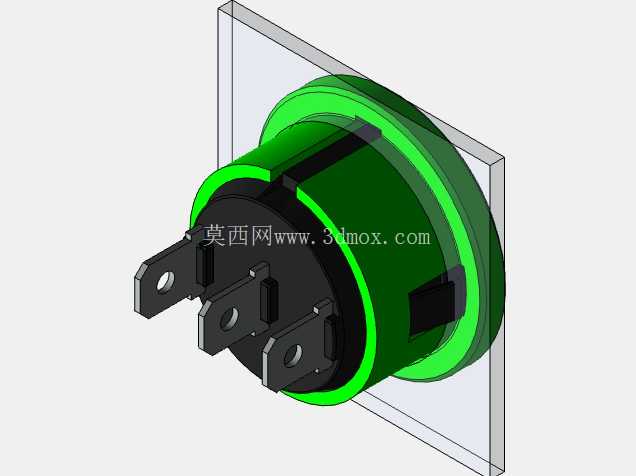

设计过程中优先考虑了薄壁结构的强度冗余，套筒整体壁厚控制在均匀1.5mm区间，既不会因为壁厚过大占用面板背面过多的安装空间，也能保证在开关反复拨按的受力工况下不会出现开裂、变形的问题。套筒外侧的定位法兰边直径比常规22mm面板开孔大3mm，安装时可以直接从面板背面嵌入预制的22mm开孔，法兰边完全覆盖开孔边缘，不需要额外制作定位压片，装配时只需要在面板正面套入开关自带的锁紧螺母，就可以将套筒与开关同时压紧固定在面板上，整个装配过程不需要额外加工，不需要定制专用的安装附件，适配现有标准圆形开关的全套安装紧固件。

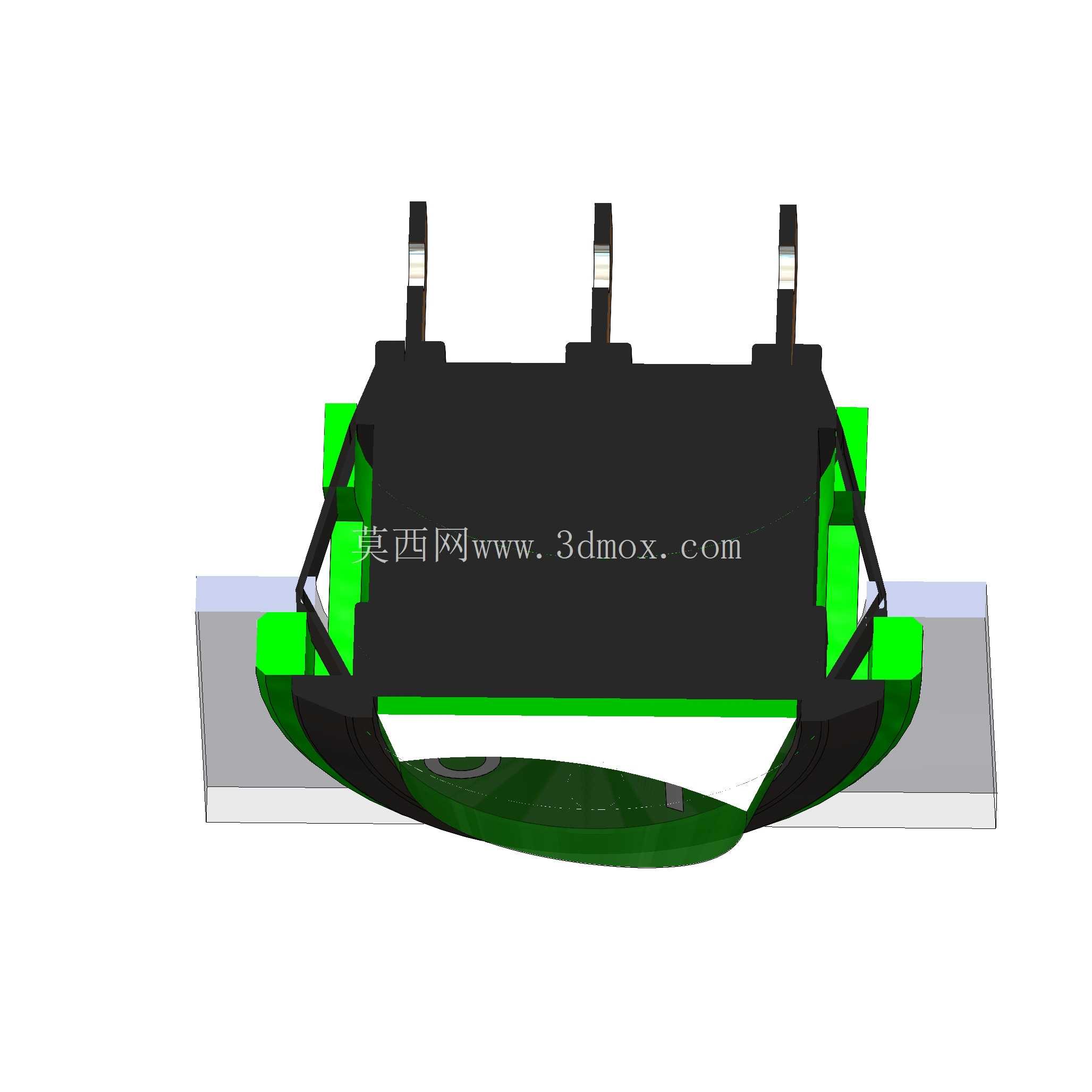

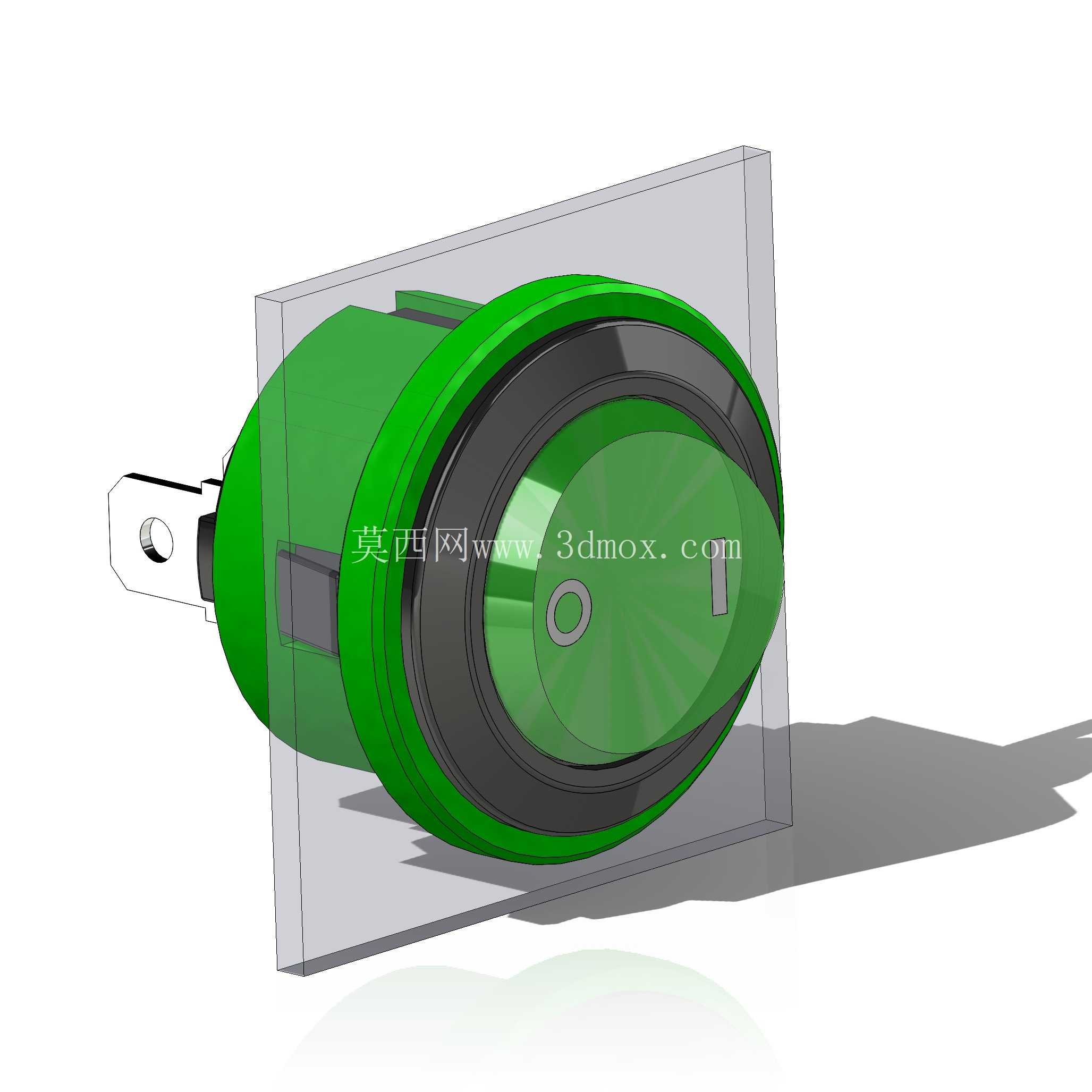

从安装边界尺寸来看，套筒嵌入面板部分的轴向长度适配1-3mm厚度的常见面板，包括ABS塑料面板、冷轧钢板喷塑面板、亚克力透明面板等常用电控面板材质，套筒伸出面板背面的长度控制在8mm以内，不会和面板背面的走线槽、接线端子、PCB板产生空间干涉，对于内部空间紧凑的手持控制盒、小型桌面设备来说，这个尺寸冗余可以大幅降低装配阶段的空间干涉排查工作量。套筒外露在面板正面的部分做了圆弧过渡倒角，和开关本身的圆形拨钮造型保持视觉一致性，不会因为加装了适配套筒出现突兀的台阶感，装配完成后整体外观和原装大尺寸开关的视觉效果基本一致。

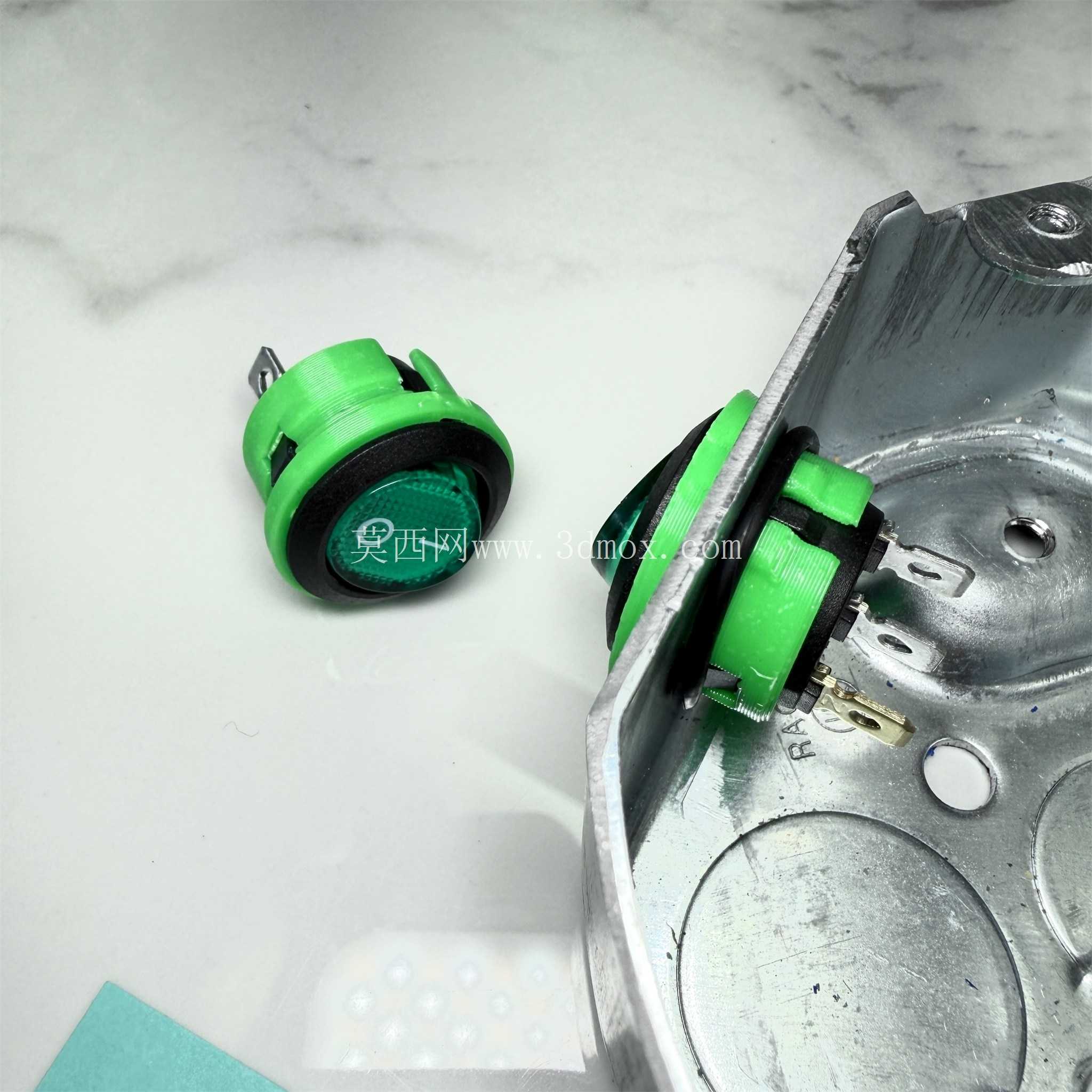

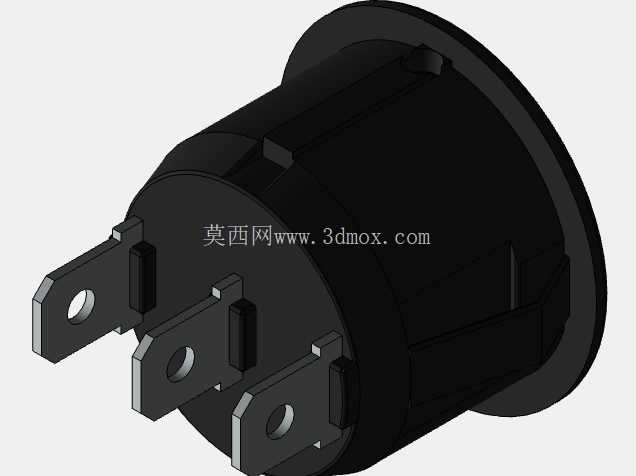

实际工况验证中，该结构适配KCD1系列120VAC绿色拨动开关的安装需求，开关拨按过程中套筒承受的径向力完全通过法兰边传递到整个面板开孔周边，而不是集中在开孔的局部边缘，相比直接在大尺寸开孔里加装垫圈的临时方案，受力分布更均匀，长期使用不会出现面板开孔开裂、开关松动歪斜的问题。密封槽的尺寸设计适配常规线径1.8mm的丁腈橡胶O型圈，这类密封圈属于通用标准件，采购替换成本极低，不需要定制专用密封件，后期维护更换非常方便。套筒侧面预留的防转卡槽和开关本体的定位凸台完全契合，装配时不需要调整角度，直接插入即可对准安装位，批量装配时可以有效提升装配效率，减少人工对位的时间成本。

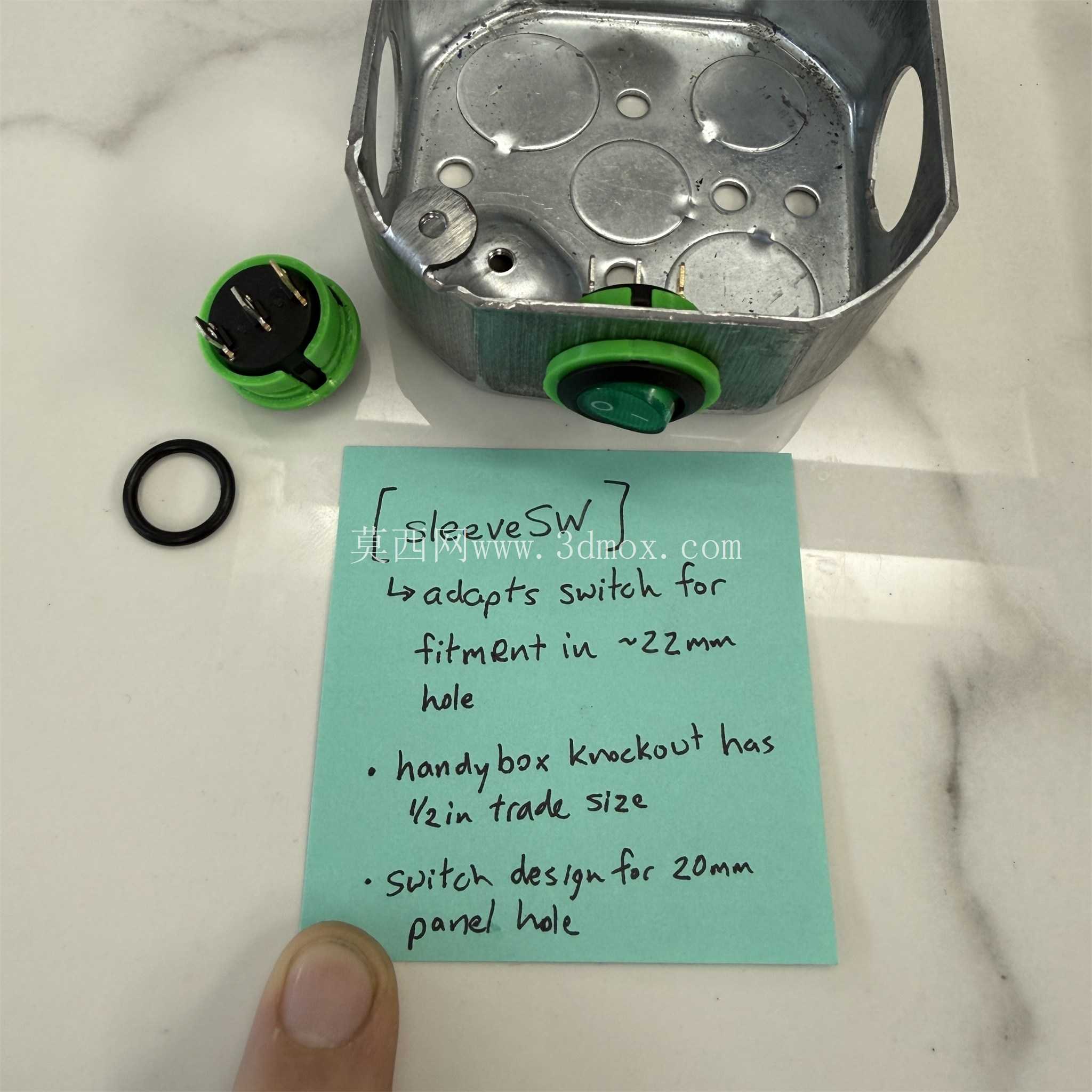

对于设备改装场景来说，很多存量设备的面板已经完成开孔加工，后期更换开关时如果找不到原尺寸的配件，就可以通过这款套筒实现标准20mm开关在原有22mm开孔上的直接安装，不需要重新制作面板，也不需要对原有面板进行二次加工，大幅降低设备改装的成本与周期，避免二次加工对面板外观、防护性能造成的破坏。套筒的内壁做了0.1mm的装配导向倒角，开关插入时可以顺畅滑入定位位置，不会因为边角毛刺出现卡滞、装配不到位的问题，适合流水线批量装配的作业需求。
