适用于3D打印的小型风力涡轮机叶片组件

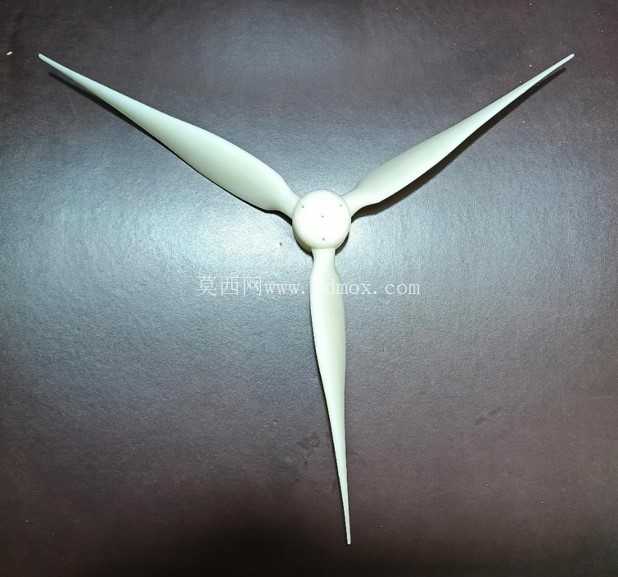

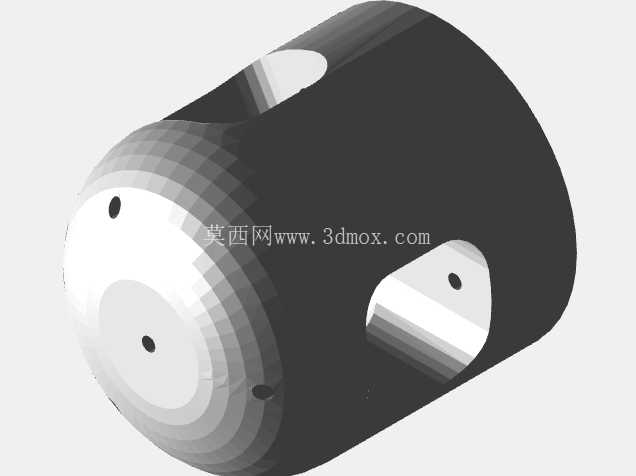

在分布式小型风能利用场景中，这类适配3D打印工艺的风力涡轮机叶片组件，主要面向离网型小微供电场景的风能捕获需求，比如户外监测设备的独立供电、偏远区域小型传感节点的能源补给，或是教学演示类风能装置的快速制作，不需要开模生产的特性，让小批量定制化的风能装置落地成本大幅降低。从功能特性来看，该组件作为风力涡轮机的核心风能捕获部件，直接决定了整机的风能转化效率起点，翼型截面的设计经过气动优化，能够在低风速区间就获得足够的启动扭矩，避免常规小型风轮在微风环境下无法启动的问题，叶片根部的连接结构采用一体化设计，和轮毂对接时不需要额外的复杂连接件，减少装配环节的气动干扰点。设计思路上，优先考虑了3D打印工艺的成型约束，整体采用无内凹悬空的流线造型，打印时不需要添加大量支撑结构，既减少了打印耗材的浪费，也避免了支撑拆除后对叶片表面光滑度的破坏，毕竟叶片表面的粗糙度会直接影响附面层气流的流动状态，过大的粗糙度会提前引发气流分离，降低升阻比。尺寸参数方面，单支叶片的有效长度为200毫米，配套的轮毂直径为40毫米，这个尺寸边界决定了整套风轮的扫风直径在440毫米左右，适配功率在10W到50W区间的小型永磁发电机，安装时需要保证叶片根部和轮毂的配合公差控制在0.2毫米以内，避免高速旋转时出现动不平衡量过大的问题，引发整机振动。从气动布局来看，叶片从根部到尖部的弦长是逐渐收窄的，扭转角也沿着展向做了渐变设计，根部的大弦长和大安装角能够在低转速下提供足够的扭矩输出，尖部的小弦长和小安装角则适配更高的线速度，降低尖部的气动阻力损失，这种展向的参数匹配是按照叶素动量理论做的基础优化，能够保证在常用风速区间内，各个展向位置的翼型都工作在最佳攻角附近，避免局部失速。考虑到3D打印常用的PLA、PETG等材料的力学性能，叶片根部做了局部加厚处理，能够承受15m/s风速下的离心载荷和气动力弯矩，不需要额外嵌入金属加强件就可以满足使用强度要求，打印完成后只需要对表面做简单的打磨处理，就可以直接装配使用。在实际应用中，这类小型风轮组件还可以根据具体的使用场景调整打印填充率，如果是用于长期户外使用，可以将填充率提升到50%以上，提升结构抗疲劳性能，如果是用于教学演示或者短期测试，20%的填充率就足够满足需求，同时还能进一步降低打印成本和成型时间。安装边界上，轮毂的中心预留了标准的电机轴安装孔，适配常见的小型发电机输出轴径，不需要额外做转接件就可以完成装配，叶片和轮毂的对接位置设计有定位止口，装配时不需要反复调整角度，就可以保证三支叶片的安装角一致，减少动平衡校正的工作量。在气动性能层面，该翼型选择了低雷诺数下表现优异的高升阻比翼型，适配小型风轮工作时叶片表面的雷诺数区间，避免了常规航空翼型在低雷诺数下升阻比骤降的问题，能够在3m/s的启动风速下就带动发电机转动，在8m/s的额定风速下达到设计输出功率。另外，叶片的尖部做了小角度的后掠设计，能够降低尖部涡流的强度，既可以减少气动噪声，也能提升叶片的气动效率，同时尖部的流线收窄设计也避免了3D打印时尖部位置出现打印翘边的问题，提升成型成功率。
