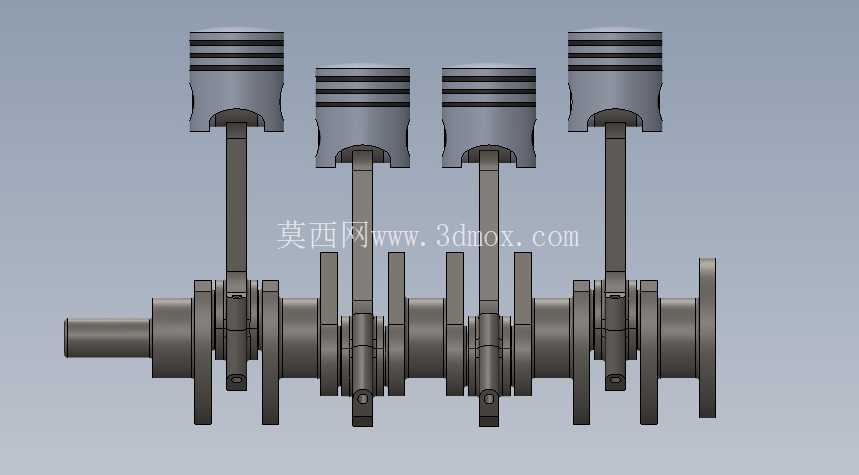

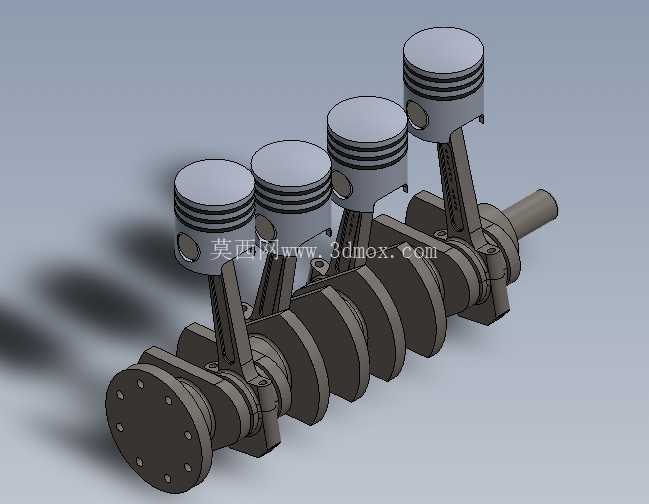

这套直列四缸动力核心组件,是往复式内燃机实现热能向机械能转换的核心执行结构,广泛适配民用乘用车、小型工程机械、通用动力机组的动力单元开发场景,在教学演示、结构验证、逆向开发环节也可作为核心参考结构使用。整套组件的核心功能是完成活塞往复直线运动到曲轴旋转运动的转换,通过四个活塞按既定相位差交替做功,抵消一阶、二阶往复惯性力,让动力输出过程更平顺,相比单缸、双缸结构,四缸布局的动力输出连续性更好,振动幅度控制更优,是当前小排量动力单元应用最广泛的结构形式。从设计逻辑来看,这套组件首先确定了1-3-4-2的做功点火顺序,四个曲拐的相位角间隔180度,相邻两个做功气缸的曲拐位置对称布置,能够让曲轴在旋转过程中,活塞上下运动产生的惯性力在曲轴内部实现大部分自平衡,减少曲轴两端支撑轴承的受力负载,降低整机运行过程中的振动传递。活塞部分采用了三道环槽的结构设计,顶部两道为气环,负责密封燃烧室的高压燃气,避免做功过程中燃气下窜到曲轴箱影响动力输出效率,最下方一道为油环,负责刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧造成积碳问题。活塞销采用全浮式设计,在发动机达到正常工作温度后,活塞销可以在活塞销座孔和连杆小头衬套之间小幅转动,让活塞销表面的磨损更均匀,延长组件的整体使用寿命。连杆部分采用了工字形截面结构,在保证结构强度、满足往复运动刚度要求的前提下,尽可能降低连杆自身的重量,减少往复运动过程中产生的惯性力,连杆大头采用剖分式设计,通过连杆螺栓与曲轴的连杆轴颈连接,轴瓦安装位置预留了标准的配合间隙,能够保证压力润滑油在配合面形成稳定油膜,避免金属直接接触造成的干磨损耗。曲轴部分采用全支撑结构设计,每两个相邻的连杆轴颈之间都设置有主轴颈,通过主轴承座固定在缸体上,这种结构的曲轴抗弯强度更高,能够承受高转速下的交变载荷冲击,曲轴前端预留了皮带轮、正时机构的安装定位面,后端预留了飞轮连接的法兰结构,能够匹配不同外围附件的安装需求。从安装边界来看,整套组件的轴向尺寸、径向回转半径都严格适配直列四缸发动机的缸体型腔尺寸,活塞在上止点、下止点位置时,不会与燃烧室、曲轴箱发生运动干涉,连杆在随曲轴摆动的过程中,最大摆角控制在合理范围内,不会与气缸壁、曲轴箱内壁发生碰撞。组件的运动配合间隙都按照量产发动机的公差标准设计,活塞与气缸壁的配合间隙、连杆轴颈与轴瓦的配合间隙、活塞销与衬套的配合间隙都预留了热膨胀余量,能够在发动机正常工作温度下保持稳定的配合状态,不会因为热胀冷缩出现卡滞或者间隙过大泄压的问题。在实际应用中,这套组件既可以作为动力原理教学的演示结构,直观展示四冲程发动机的动力传递过程,也可以作为新发动机开发过程中曲柄连杆机构的结构验证模型,通过运动仿真验证不同转速下的组件受力情况、运动干涉情况,提前优化结构设计,减少后续实物样机的试错成本。对于三维建模从业者来说,这套组件的建模过程需要重点关注曲拐相位角度的准确性、活塞连杆运动副的配合关系,以及各个零件之间的装配约束关系,只有保证各个运动副的约束正确,才能实现完整的运动仿真效果,真实还原发动机运行过程中活塞、连杆、曲轴的实际运动状态。
- 上一篇:单缸内燃机活塞曲柄连杆机构结构
- 下一篇:直列四缸发动机曲柄连杆机构三维结构
- 全部评论(0)
- 模板大小: 1.82 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 发动机
