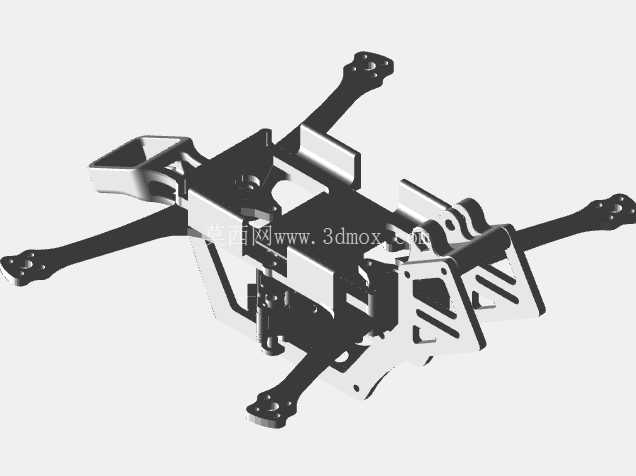

小型FPV穿越机机架一体化结构设计

这套FPV穿越机机架结构，针对小尺寸竞速及花飞航模场景开发，核心采用一体化压铸成型思路设计，区别于传统拼装式碳板机架的多件拼接结构，主体承载部分将机臂安装位、飞控安装腔、电池固定座、摄像头支架集成在单一主体结构上，从根源上减少拼接带来的装配公差与震动传导问题。从实际应用场景来看，这类小尺寸FPV机架主要适配室内近距穿越、户外林间竞速以及轻量化航拍作业，对机架的抗冲击性能、重量控制、震动抑制都有较高要求，设计过程中首先明确了安装边界：机臂向外延伸的轴距控制在140mm区间，适配3寸桨叶的动力套装，机臂末端预留标准电机安装孔位，孔距匹配主流1103、1204系列无刷电机的安装尺寸，同时在机臂根部做了渐变加厚处理，在炸机撞击时能够通过根部的微量形变吸收冲击力，避免机臂直接断裂。主体结构的中部为飞控与电调的安装腔体，腔体内部预留20*20mm的标准飞控安装孔位，四周设计有走线槽，能够将电调电源线、电机线、图传天线馈线全部收纳在腔体内部，既减少飞行过程中的风阻，也避免线材外露被桨叶打到的风险。摄像头安装位设计在机架前端，采用倾斜15度的固定角度，适配主流微型FPV摄像头的安装尺寸，两侧预留图传发射模块的散热间隙，避免长时间飞行时图传模块积热导致信号不稳。电池固定座设计在机架重心位置，采用绑带穿孔式固定结构，能够适配2S-3S规格的轻量化锂电池，安装后整机重心落在机架几何中心，减少飞行过程中的姿态调整负担。从结构设计思路上，这套机架没有采用传统碳板切割的分体结构，而是选用压铸工艺成型主体，一方面能够将多个功能结构集成在单一零件上，减少装配时的螺丝用量，进一步降低整机重量；另一方面压铸铝合金材质的阻尼特性优于碳纤维板，能够有效过滤电机高速转动带来的高频震动，降低飞控陀螺仪的滤波压力，提升飞行姿态的稳定性。机架底部预留了10mm高度的起落缓冲结构，在降落或者轻度炸机时能够先接触地面，吸收冲击能量，避免飞控、摄像头等核心部件直接受撞。机臂与主体的衔接处做了圆弧过渡处理，避免应力集中，在侧向撞击时不会在衔接位置出现断裂。整体结构的所有安装孔位都做了沉台设计，螺丝安装后不会突出结构表面，既减少风阻，也避免螺丝头刮伤电池或者线材。针对FPV飞行中常见的炸机场景，结构上在机臂末端设计了可替换的保护座，轻微撞击时仅保护座变形，不需要更换整个机臂或者主体，降低后期使用成本。天线安装位设计在机架尾部，采用垂直向上的固定结构，预留图传天线与接收机天线的安装孔，两个天线位置保持20mm以上的间距，避免信号互相干扰。整个机架的外形轮廓做了导角处理，没有尖锐突出结构，在碰撞到障碍物时能够顺着斜面滑开，减少撞击带来的动能损失，也避免机架勾住电线、树枝等障碍物。从安装边界来看，整套机架装配完成后，不含电子部件的自重控制在28g以内，搭配动力套装后整机起飞重量不超过120g，能够满足小尺寸FPV机型对推重比的要求，飞控腔体内部预留了额外的空间，能够加装小型GPS模块或者蜂鸣器，满足不同玩家的改装需求。结构设计过程中反复验证了各个部件的安装间隙，确保飞控、电调、图传、摄像头安装后不会出现干涉，所有走线位置都设计了压线结构，飞行过程中线材不会晃动偏移，避免因线材移位导致的重心变化或者信号干扰。
