拓扑优化轻量化多旋翼无人机机身结构

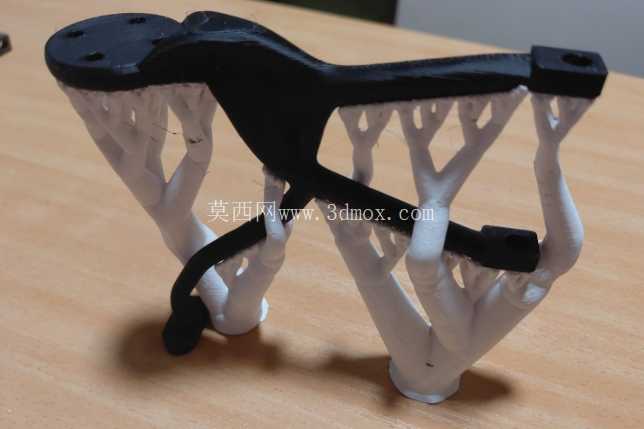

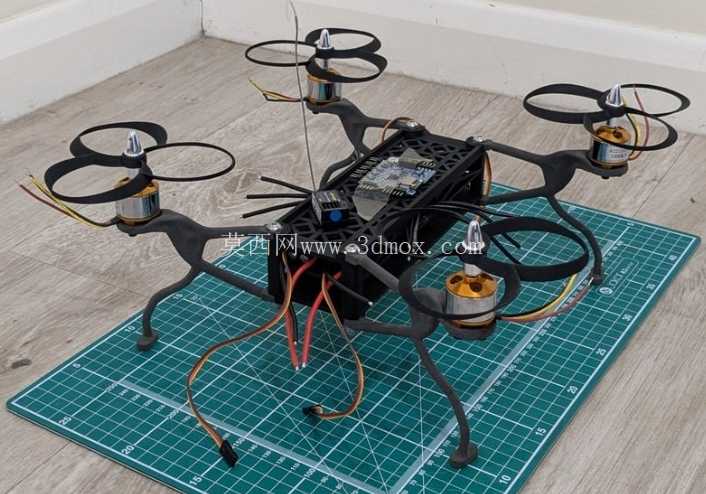

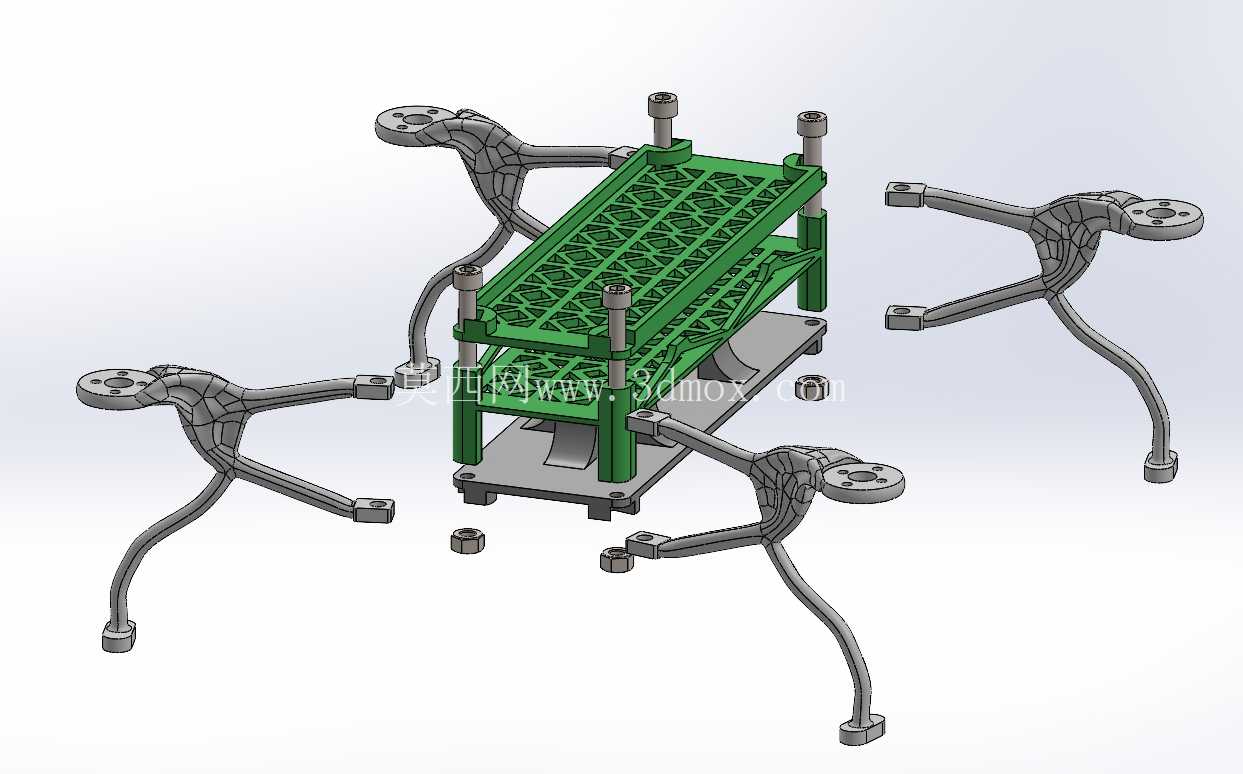

这款多旋翼无人机机身结构，核心围绕静态载荷下的力学性能优化展开，采用衍生式拓扑优化逻辑完成主体构型设计，适配小型多旋翼无人机的低空作业、科研实验、轻量化载荷搭载等多类应用场景，可满足室内外短距离巡检、教学实验平台搭建、小型传感设备挂载等实际使用需求。从功能特性来看，机身主体采用一体化拓扑构型，在保证结构刚度的前提下最大化去除非承载区域的冗余材料，配合模块化快拆机臂设计，可实现不同轴距规格的快速切换，单臂损坏时无需更换整个机身主体，大幅降低运维替换成本。机臂与主体的连接位置采用内嵌式定位止口设计，配合侧向锁紧结构，可抵消旋翼高速旋转产生的交变振动，避免飞行过程中连接位出现松脱位移，同时保证动力组件的同轴度精度，降低动力损耗。设计阶段首先完成整机载荷边界的标定，将四个旋翼位置的最大拉力、机载电池与飞控模块的安装载荷、飞行过程中的冲击过载作为输入约束，在衍生式设计环境中迭代生成最优传力路径，所有非传力路径上的材料全部做镂空去除处理，最终得到的主体结构在相同载荷工况下，相比传统等壁厚注塑机身减重40%以上，一阶固有频率提升27%，可有效避开旋翼工作转速区间的共振带。针对增材制造工艺的适配性，设计阶段同步引入DFAM悬垂约束，所有结构的悬垂角度均控制在45度以上，无需添加额外支撑即可完成FDM工艺的PLA、ABS材料打印，同时也适配SLS工艺的PA12材料烧结成型，打印完成后仅需去除少量粘附粉末即可完成装配，无需后续二次机加工处理。机身中部预留标准化飞控安装槽位，可兼容市面主流的开源飞控硬件，电池仓采用滑入式锁紧结构，适配不同容量的锂聚合物电池安装，走线槽沿主体传力筋条一体化布置，可将电调、电机、飞控之间的连接线完全内嵌在结构内部，避免飞行过程中走线外露产生风阻，同时防止线材被旋翼剐蹭造成飞行故障。安装边界方面，机臂末端的电机安装座采用标准孔位设计，适配22系列、23系列外转子无刷电机的安装尺寸，桨叶保护罩的安装位直接集成在机臂末端结构上，无需额外加装连接配件，整机轴距可根据机臂长度调整在250mm至350mm区间适配，机身主体最大宽度控制在120mm以内，可满足小型便携收纳的使用需求。结构的受力筋条全部沿主传力路径布置，在机臂与主体连接的应力集中位置做了圆弧过渡处理，避免应力突变导致的结构断裂，经静态载荷测试，单个机臂可承受15N的垂直拉力不产生塑性变形，完全满足日常飞行的载荷要求。
