机械装配用多规格间隙孔配套螺纹连接件

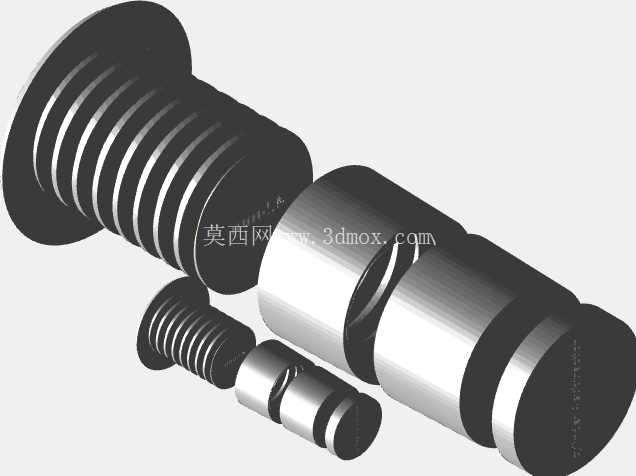

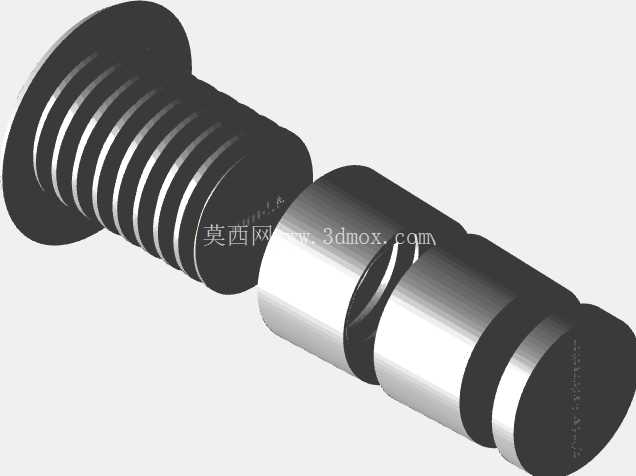

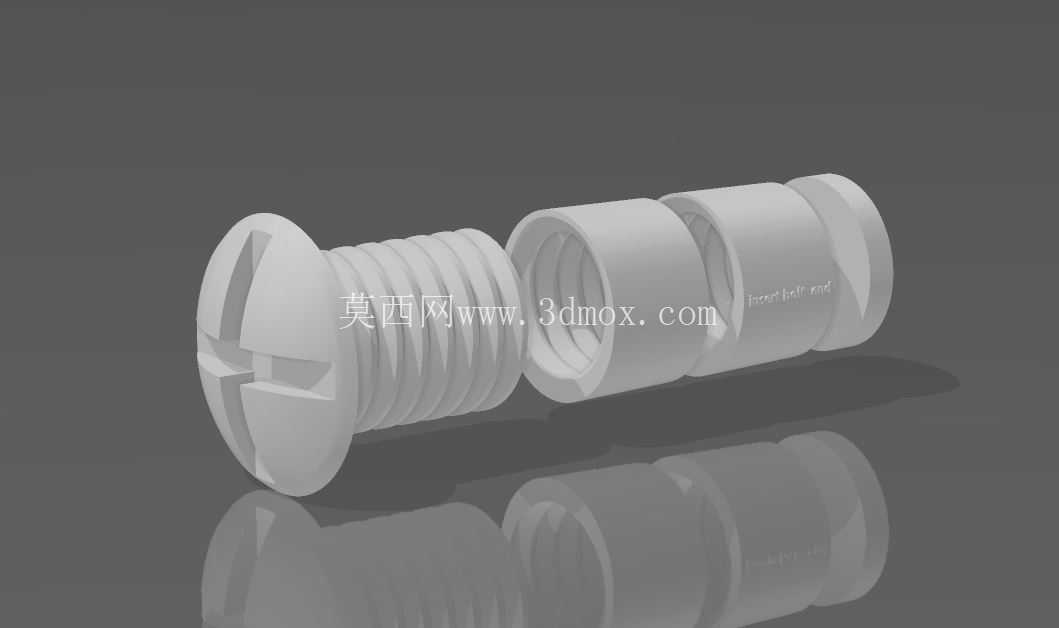

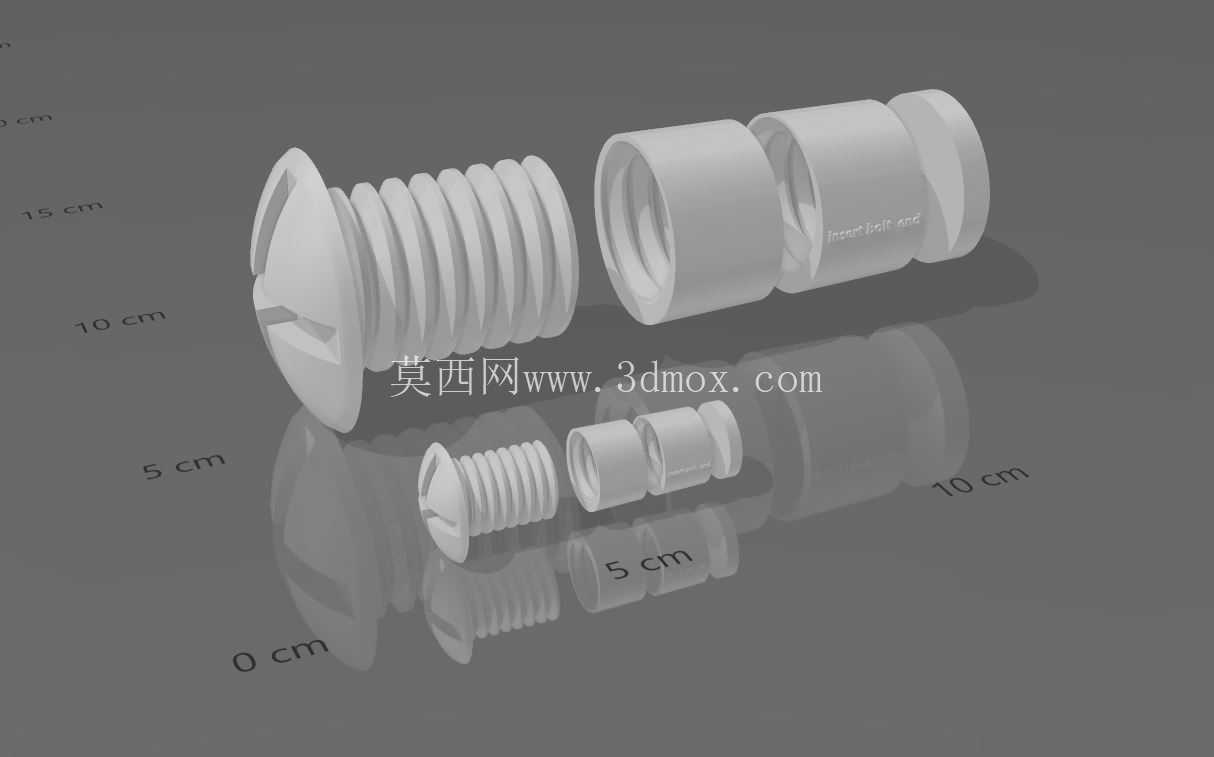

在非标设备装配、小型功能样机试制以及精密机械组件搭建的场景中，间隙配合的设计合理性直接决定整套机构的装配效率与长期运行稳定性，很多刚入行的结构设计人员常因忽略孔轴配合的间隙预留量，导致零件装配时出现螺纹件咬死、安装孔位错位、拆卸维护困难等问题，这套间隙孔配套组件正是针对这类工程痛点设计的标准化参考结构。整套组件包含不同尺寸规格的沉头开槽螺纹件与配套嵌套衬套，所有配合面的间隙值均按照机械设计手册中中等精度装配的公差要求设置，既可以保证螺纹件顺利旋入安装位，又能避免间隙过大带来的连接松动问题，适配从5cm到10cm区间的不同安装厚度需求，用户在建模时可以直接调用对应尺寸的结构，不需要反复计算公差预留值。从设计逻辑来看，这套结构没有采用复杂的异形造型，全部使用规则的回转体特征构建，螺纹段的牙型角度、螺距参数均符合普通米制螺纹的通用标准，沉头部分的锥角与开槽尺寸完全匹配常规一字螺丝刀的操作空间，不需要定制专用安装工具，车间常规装配工具即可完成全部装拆操作。配套的衬套结构采用台阶式设计，大端端面可以贴合安装件的表面起到限位作用，小端外径与安装孔之间保留了合理的安装间隙，即使安装板的孔位存在小范围的加工误差，也可以通过衬套的自适应微调完成装配，不会出现螺纹件强行锁紧导致的零件变形问题。在实际工程应用中，这类间隙配合结构可以覆盖大部分小型机械组件的连接需求，比如3D打印的功能原型件、小型自动化设备的钣金护板连接、实验室测试工装的快速拆装结构，都可以直接参考这套结构的尺寸参数进行建模。很多设计人员在做原型验证时，经常会把安装孔的尺寸设置成和螺纹大径完全一致，结果3D打印或者机加工出来的零件因为材料收缩、加工公差的影响，螺纹件根本无法顺利穿入，只能现场扩孔，既破坏了零件外观，也影响了装配精度，这套结构里的间隙预留值是经过多轮实际装配验证的，针对不同的加工工艺都预留了足够的工艺余量，不管是FDM3D打印、光固化成型还是普通铣床加工，都能保证顺利装配。从安装边界来看，整套组件的最大外轮廓尺寸控制在10cm以内，最小的规格可以适配5cm以下的薄型安装板，沉头部分的深度设置也考虑了不同厚度板材的适配性，当安装板厚度较薄时，沉头孔不会打穿板材背面，保证连接后的外观平整度；当安装板厚度较大时，衬套的长度可以根据实际需求进行裁剪，不需要重新建模调整整体结构。螺纹件的头部开槽深度经过优化，既保证了螺丝刀有足够的咬合深度不会打滑，又不会因为开槽过深降低螺纹头部的结构强度，在正常的锁紧力矩下不会出现头部开裂的问题。衬套的内孔直径比螺纹大径大出合理的间隙值，即使螺纹件存在一定的安装倾斜，也不会和衬套内壁发生卡滞，在需要经常拆卸维护的部位，这种结构可以有效减少螺纹牙的磨损，延长整套连接结构的使用寿命。在做复杂装配体建模时，设计人员可以直接把这套组件作为标准件调入装配环境，通过配合约束快速完成多个连接点位的布置，不需要逐个绘制螺纹、沉头、衬套的细节特征，能大幅提升建模效率，同时还能避免因为个人设计习惯差异导致的配合间隙不合理问题。整套结构的所有尺寸都按照公制单位进行规整，没有非标准的特殊尺寸，后续出工程图时可以直接标注常规公差等级，车间加工人员不需要额外核对特殊参数，就能快速完成零件加工，减少了设计端和加工端的沟通成本。对于需要做运动仿真的场景，这套结构的配合间隙设置也符合实际物理特性，仿真时不会出现因为零件干涉导致的运算错误，能更真实地模拟实际装配后的机构运行状态。
