适配树莓派ZeroW的NoIR相机防护外壳

这款相机防护外壳主要面向嵌入式视觉开发场景，适配搭载NoIR摄像头的树莓派ZeroW开发板，在小型智能监测、低照度图像采集、桌面级视觉实验等场景中，为核心板与摄像头模组提供物理防护，同时兼顾外接扩展与散热需求。从实际使用场景来看，这类小型视觉终端常被部署在空间局促的设备内部，比如小型巡检机器人的前端感知单元、桌面自动化设备的视觉定位模块、低照度环境下的图像采集节点，这类场景既要求外壳能隔绝日常使用中的灰尘、轻微磕碰，又不能遮挡摄像头光路，还要预留出外接线路的通道，避免线材弯折损坏。

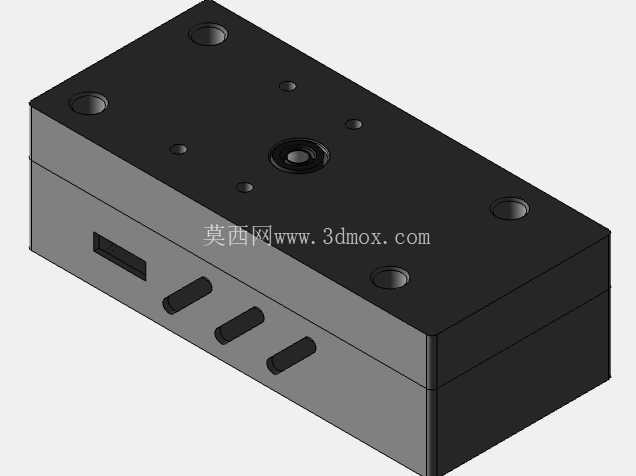

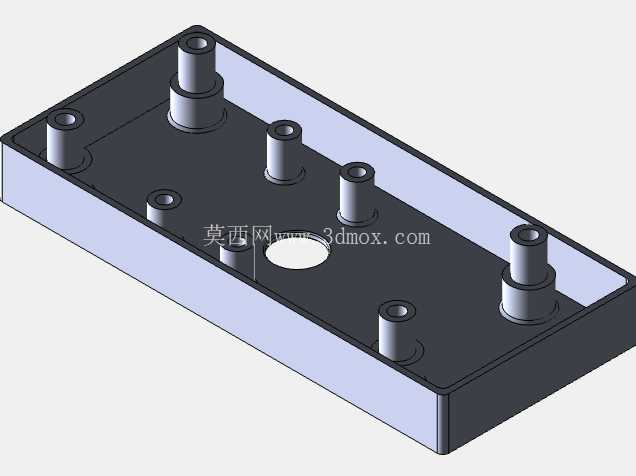

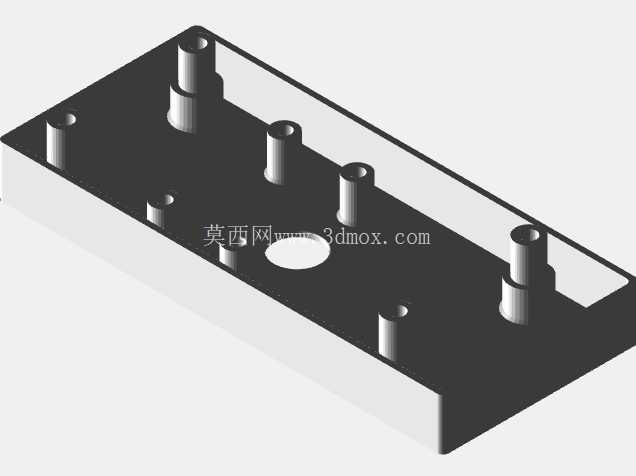

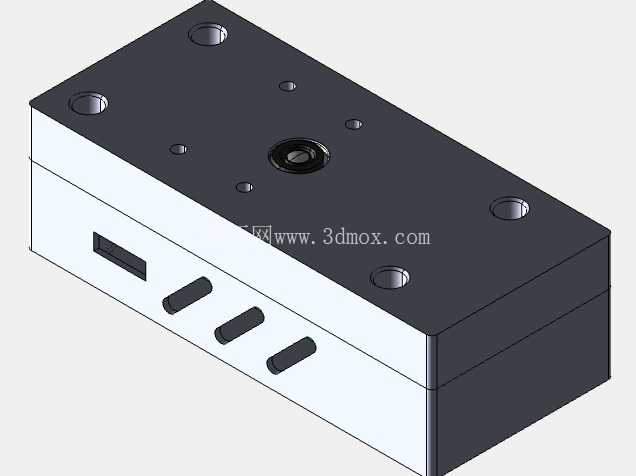

设计上首先考虑了安装边界的适配，外壳整体采用上下扣合的分体结构，上盖对应摄像头模组的位置预留了精准的镜头通光孔，孔位边缘做了微小的沉台设计，避免安装时镜头表面与外壳硬接触刮花镜片。上盖表面分布的多个沉头安装孔，既可以用来固定上下壳体，也能作为整个视觉单元的外接安装点位，适配M2规格的沉头螺丝，安装后螺丝头不会突出壳体表面，不会额外占用安装空间，能让整个单元紧贴安装基面，减少整体占用的空间尺寸。

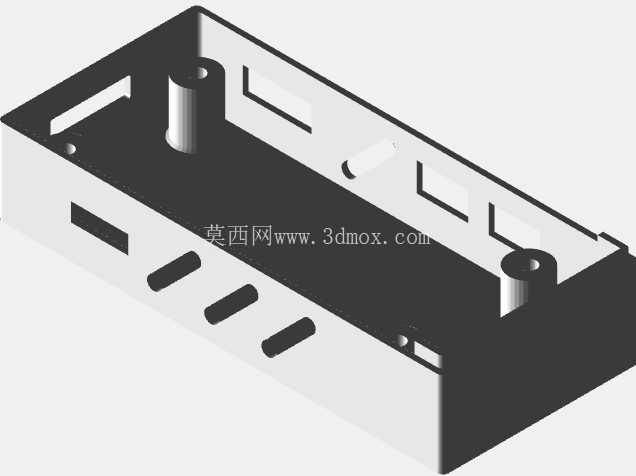

壳体侧面预留的多个长条形开口，分别对应树莓派ZeroW的供电接口、数据传输接口以及GPIO扩展通道，开口尺寸做了公差优化，既不会因为开口过小导致常规线材插头无法插入，也不会因为开口过大失去防护作用，日常使用中能阻挡大部分浮尘进入壳体内部。壳体内部的腔体尺寸做了精准的限位设计，放入树莓派ZeroW主板与NoIR摄像头模组后，主板不会在壳体内晃动，同时在主板核心芯片对应的位置预留了足够的散热间隙，即使加装薄型散热片，也能顺利扣合上下盖，不会出现顶壳的问题，腔体内部的边角位置做了微小的避让槽，避免主板上的贴片元件被壳体挤压导致虚焊脱落。

从结构强度角度考虑，壳体壁厚做了均匀化设计，整体壁厚保持在1.8mm左右，既不会因为壁厚过薄导致壳体受轻微挤压就变形，也不会因为壁厚过大增加整体重量与外形尺寸。上下壳体的扣合位置做了定位止口，扣合后上下壳不会出现错位，配合沉头螺丝固定后，整体结构的抗扭强度能满足日常嵌入式部署的需求，即使在有轻微振动的设备上使用，也不会出现壳体松脱、主板移位的问题。

在实际选型使用时，需要注意安装基面的平整度，因为壳体底部为平面设计，如果安装基面存在明显凸起，可能会导致壳体受力变形挤压内部主板；外接线材时建议选用弯头设计的Micro USB线材，能进一步减少线材外凸的尺寸，让整个视觉单元更适合在狭小空间内部署。镜头通光孔的尺寸适配常规NoIR摄像头的标准镜头，如果更换为更长焦距的镜头，需要额外确认镜头伸出长度是否会超出上盖表面，避免镜头被上盖遮挡视场角。壳体表面的多个安装孔位可以根据实际安装方向选择使用，不需要全部锁入螺丝，通常对角锁入两颗螺丝就能实现可靠固定，减少安装时的工作量。
