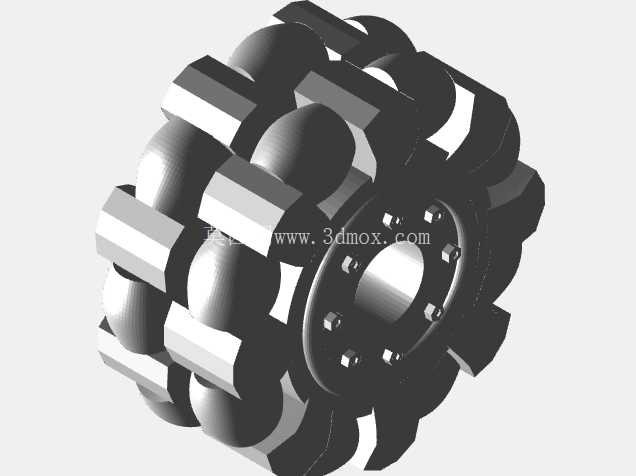

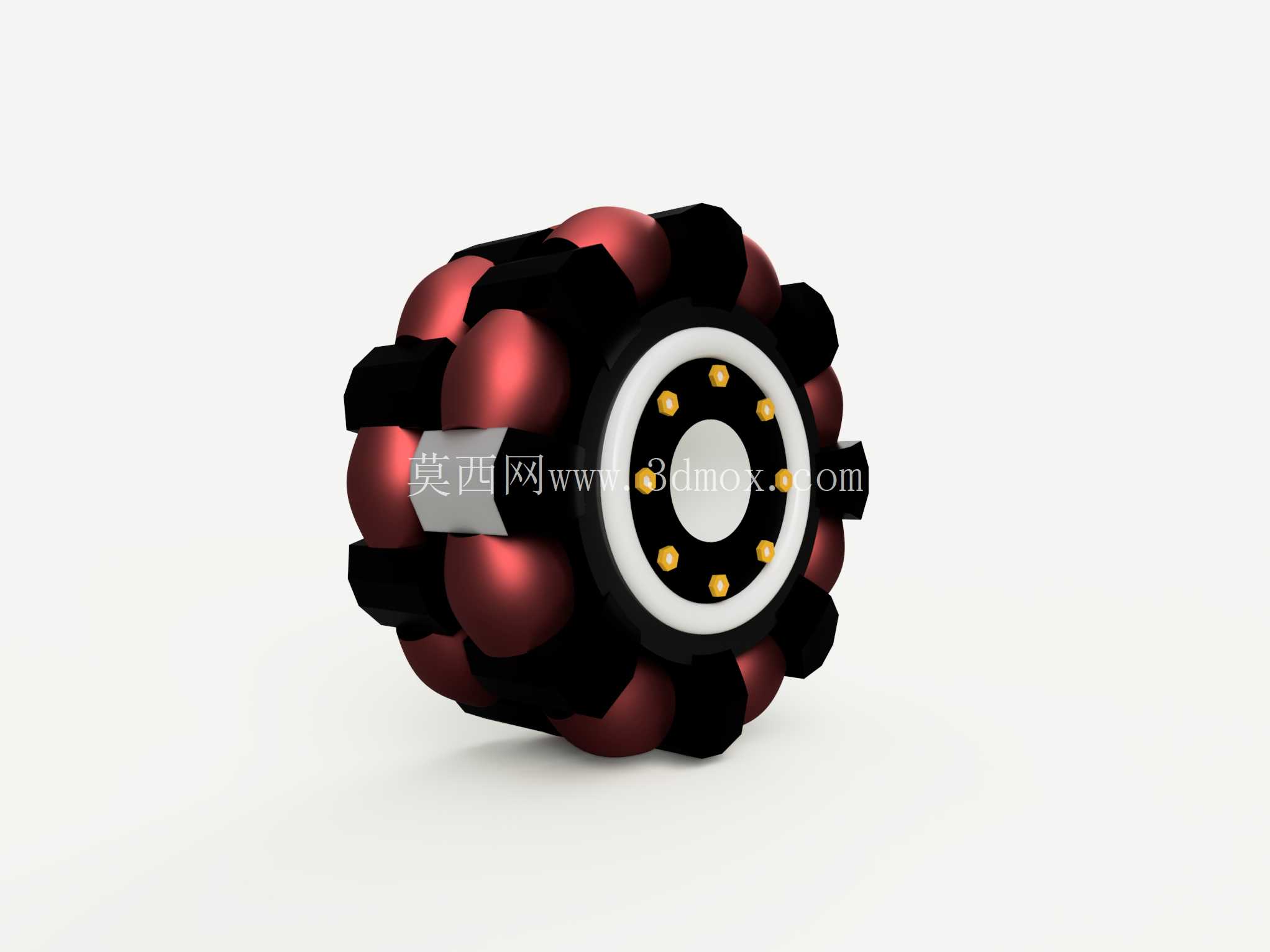

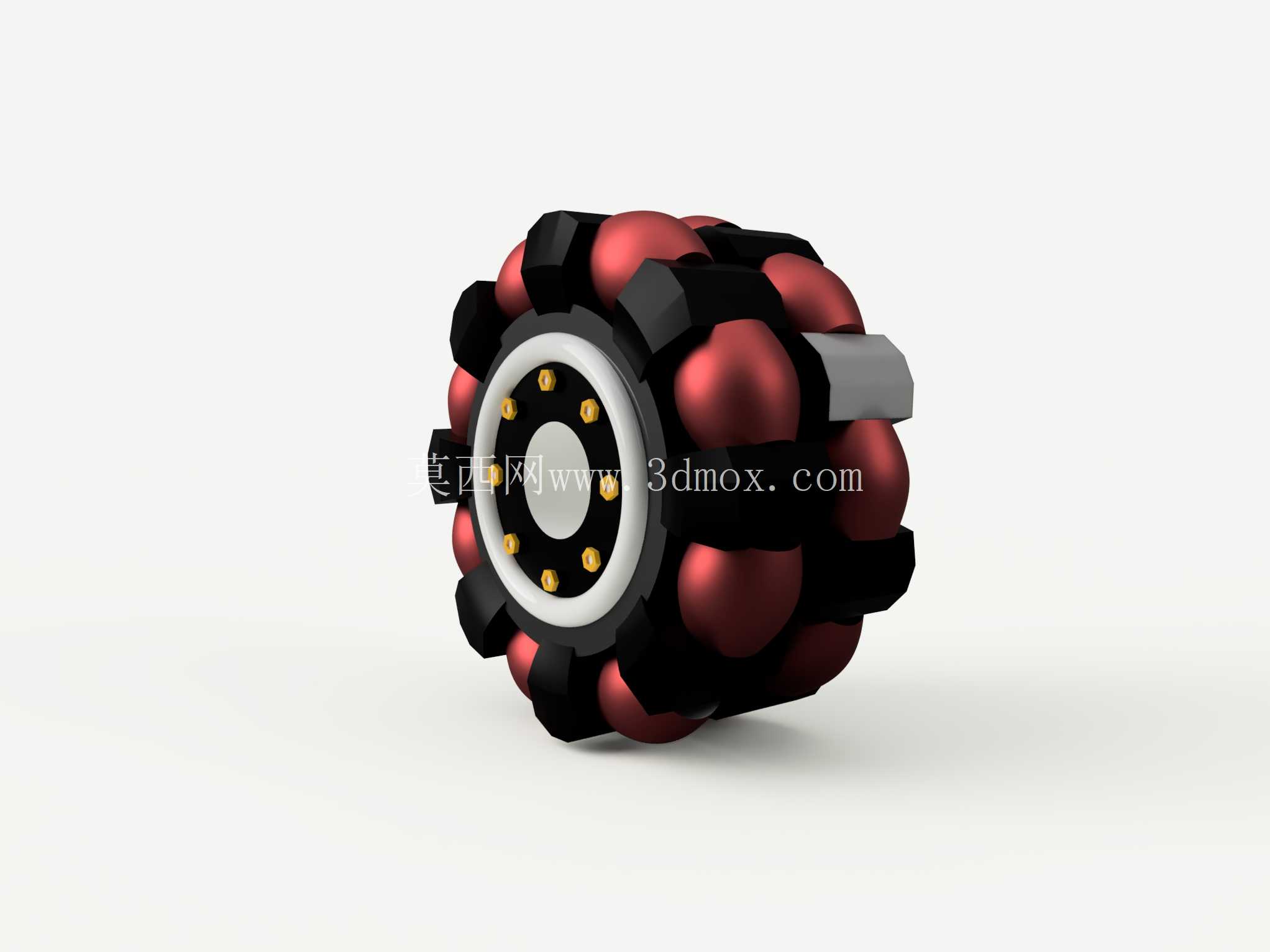

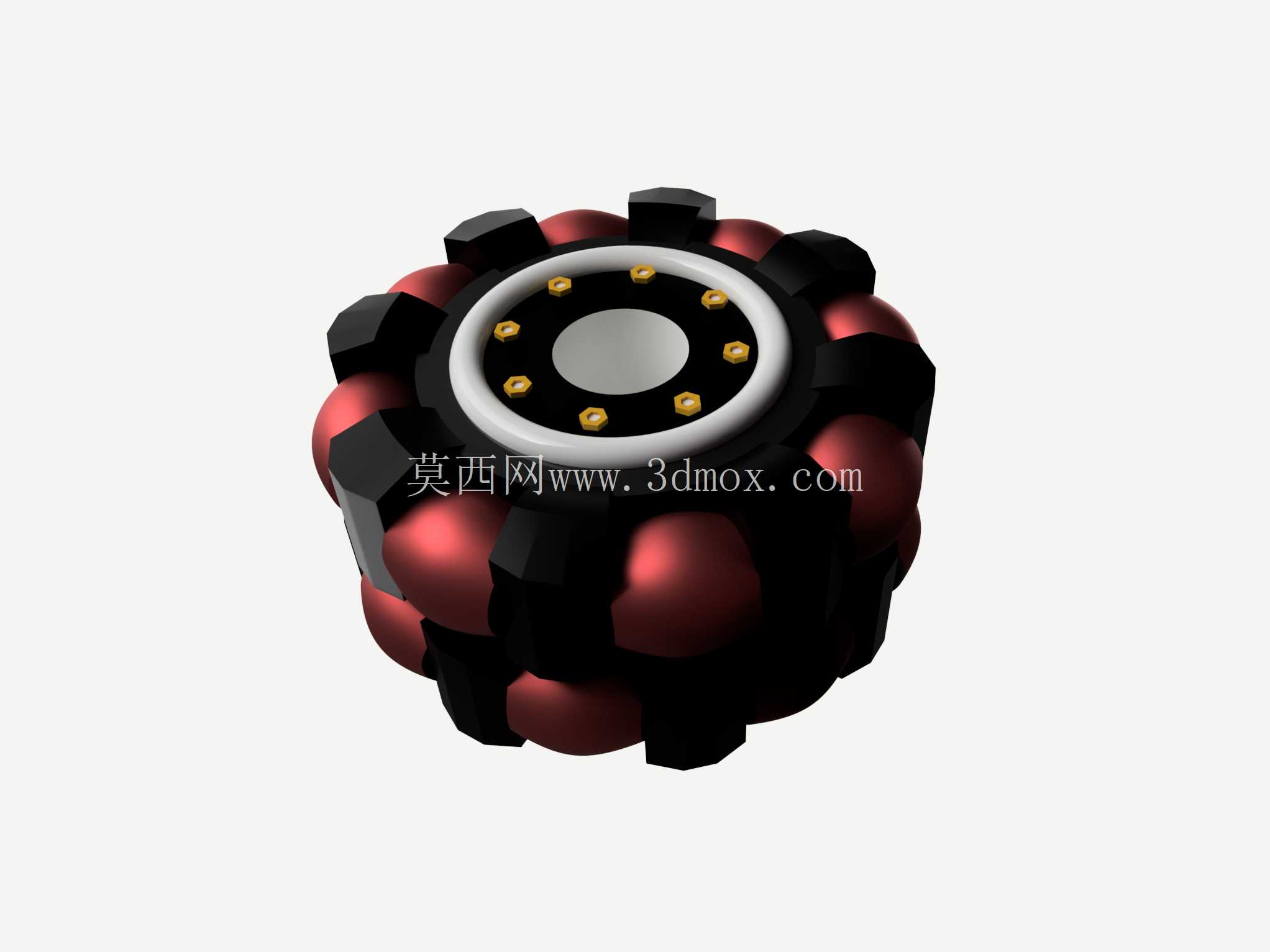

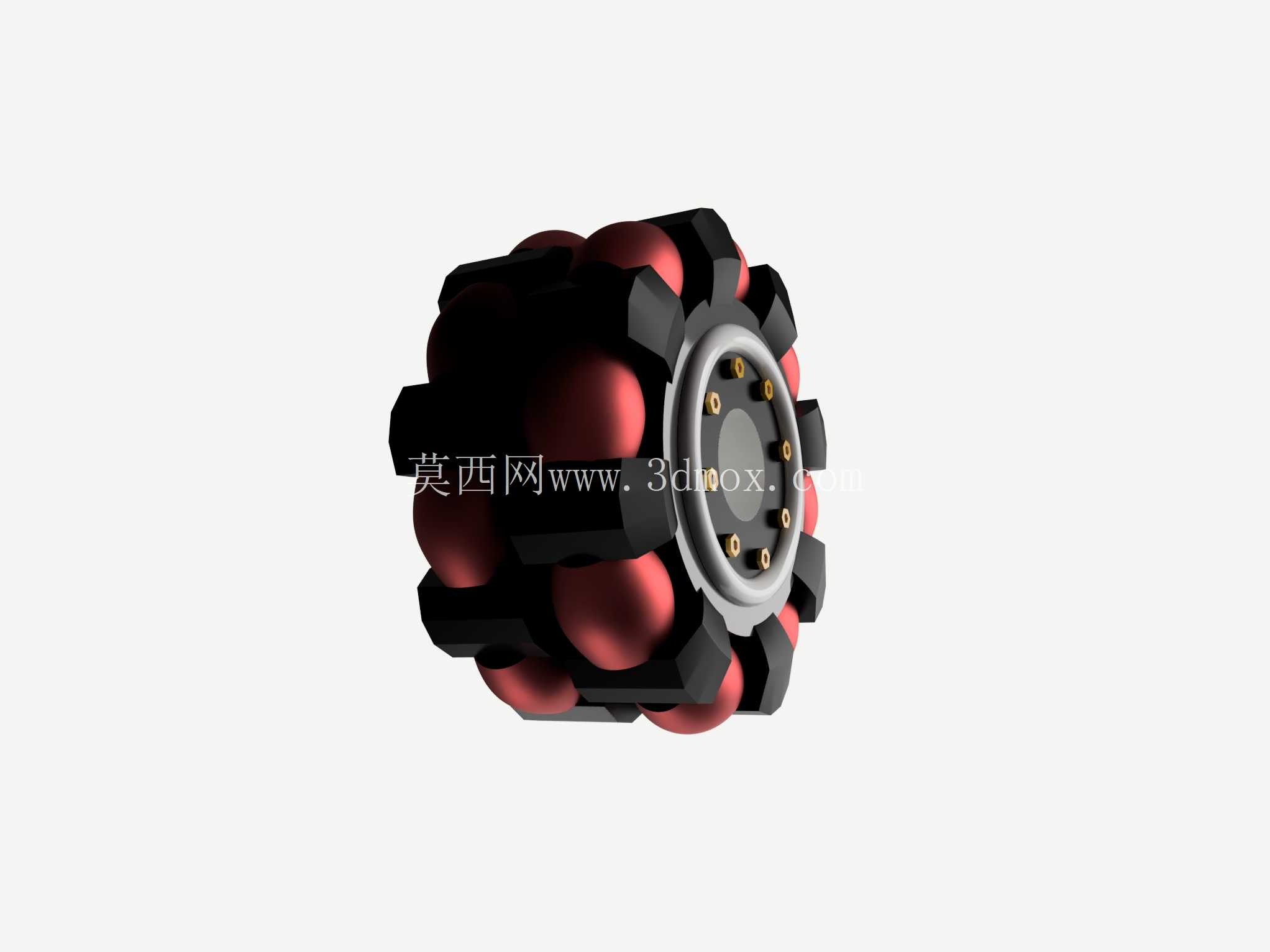

全向移动麦克纳姆机械轮结构设计

这款麦克纳姆结构的机械轮，核心应用场景覆盖AGV智能搬运小车、仓储物流分拣移动平台、窄空间作业巡检机器人、轻型服务类移动设备等需要全向位移能力的行走机构，区别于传统定向轮、万向轮仅能实现前后转向移动的局限，该轮组可在不改变轮体朝向的前提下，完成横向平移、斜向移动、原地零半径回转等复杂运动轨迹，适配空间受限的作业环境，比如密集仓储货架间的物料转运、生产流水线旁的工位对接、狭小舱室内的巡检作业等场景，能大幅缩减设备移动所需的转弯空间，提升场地利用率与移动灵活性。从功能特性来看，轮体周向均匀排布的鼓形辊子是实现全向移动的核心，每个辊子的轴线与轮体主轴线呈固定夹角排布，当轮体绕主轴线转动时，辊子会同时产生沿轮体周向与轴向的分速度，通过对同一台设备上多个该类轮组的转速、转向进行差异化控制，即可合成任意方向的合速度，实现全向移动功能。设计过程中，首先需要根据设备的额定承载需求确定轮体的整体直径与轮毂材质，轮毂采用一体化加工的结构形式，预留辊子安装轴的定位孔位，每个孔位的同轴度、位置度公差需要严格控制，避免辊子转动时出现卡滞、受力不均的问题；辊子外层采用高耐磨、高摩擦系数的包覆材质，既保证与地面接触时有足够的摩擦力避免打滑，又能缓冲地面不平整带来的冲击，同时辊子的轮廓曲线经过优化，确保轮体转动过程中始终有至少一个辊子与地面保持连续接触，避免移动过程中出现颠簸、振动，保证设备运行的平稳性。安装边界方面，轮体中心预留标准的驱动轴连接孔位，可适配常规的直流减速电机、伺服电机输出轴，轮毂上的安装螺孔采用圆周均布形式，匹配通用的轮组安装法兰尺寸，设计时需要注意轮组安装后，辊子最外端与设备底盘、周边结构件的安全间隙，预留至少5mm的避让空间，避免设备转向、移动过程中轮体与周边结构发生干涉；轮体的宽度尺寸需要根据承载能力匹配，承载越大对应的轮宽、辊子直径也相应增大，同时要考虑辊子的转动间隙，避免辊子转动时与轮毂侧边产生摩擦。在实际选型应用时，需要注意单轮的额定承载要大于设备总重量分配到单轮载荷的1.5倍，预留足够的安全系数，同时根据设备的移动速度要求匹配对应的轮径，轮径越大越容易跨越地面的小型障碍物，比如车间地面的接缝、小型凸起等，但轮径过大会增加设备整体的重心高度，影响设备运行的稳定性，需要根据实际使用场景平衡两者的关系。轮体的轮毂部分做了轻量化的结构优化，在保证结构强度、安装刚度的前提下，去除非受力区域的多余材料，降低轮体自身的转动惯量，减少驱动电机的负载，提升启停响应速度；辊子的安装轴采用耐磨材质，配合自润滑轴承，保证长时间运行下辊子转动顺畅，降低维护频率。针对不同的地面工况，辊子的包覆材质可做对应调整，比如在环氧地坪的室内场景可采用聚氨酯材质，静音且耐磨；在有少量油污、水渍的工业场景，可采用耐油橡胶材质，提升抓地力与抗腐蚀能力。设计建模过程中，需要重点验证辊子的运动包络范围，确保轮体整周转动时，所有辊子的运动轨迹不会超出设计边界，同时校核轮毂在额定载荷下的结构强度，避免重载下出现轮毂变形、辊子轴孔错位的问题；安装法兰的连接面需要做平面度处理，保证轮体安装后与驱动轴的同轴度，避免轮体转动时出现径向跳动，影响设备移动精度。
