模块化控制分配系统组件结构设计

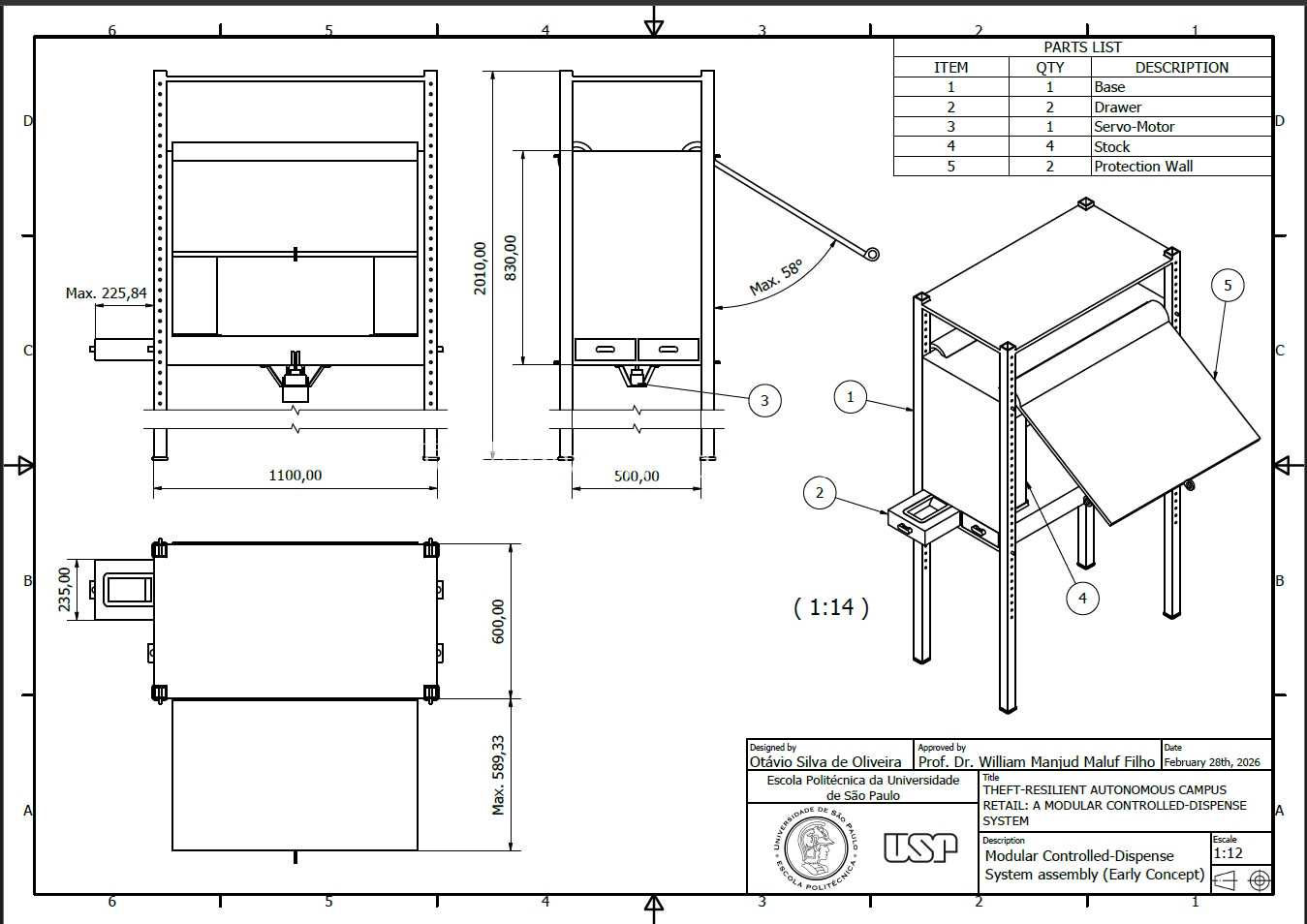

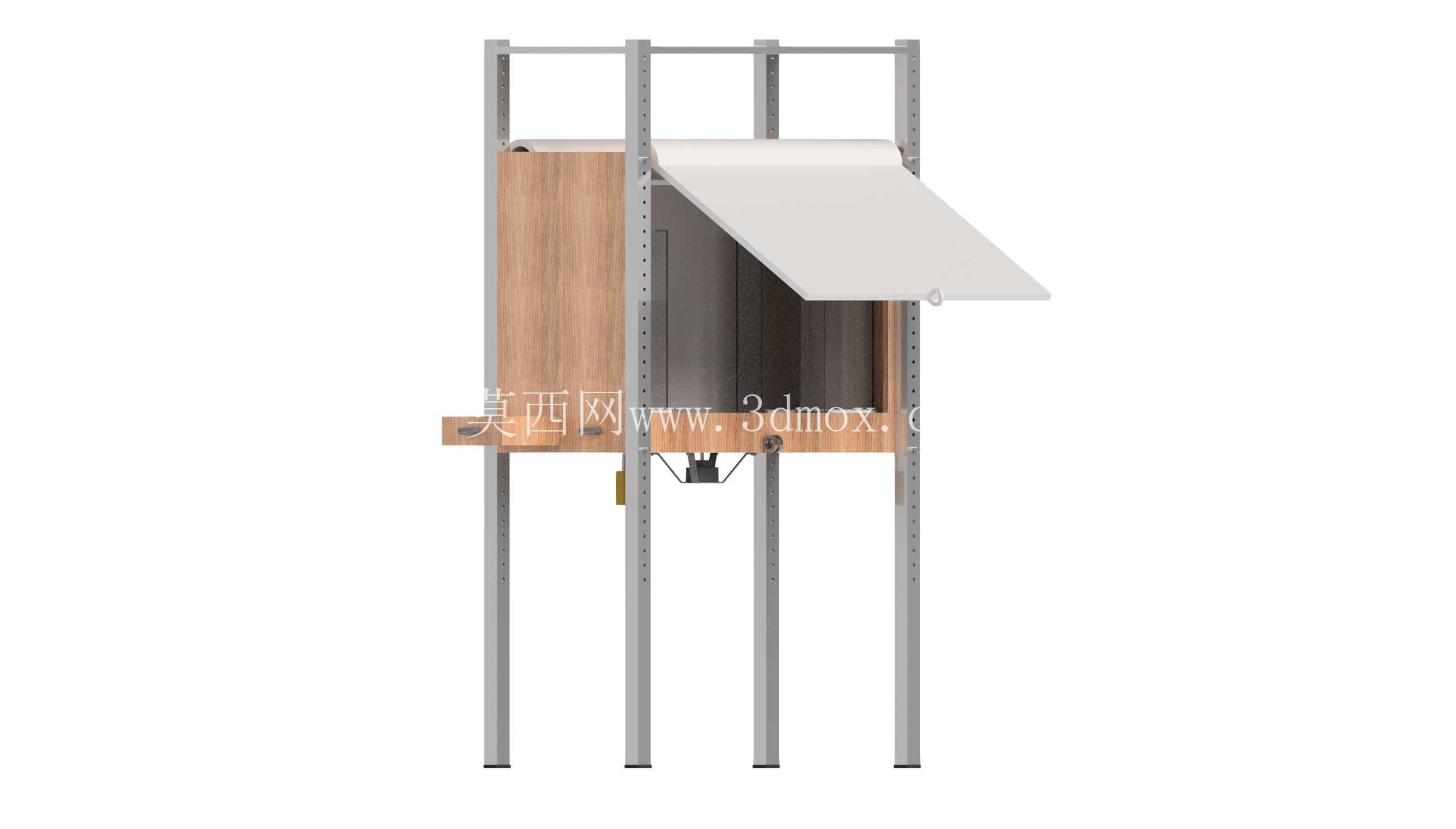

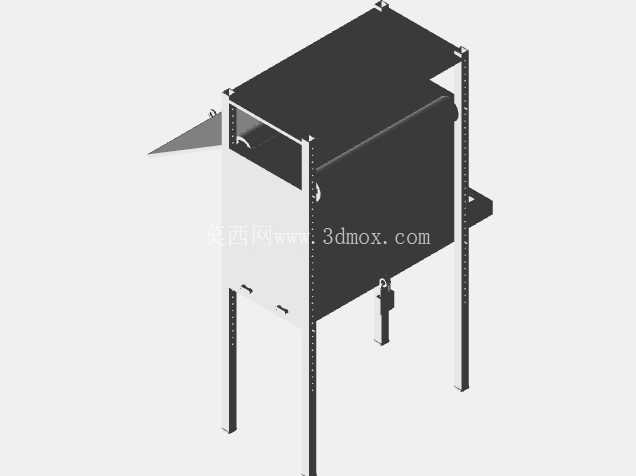

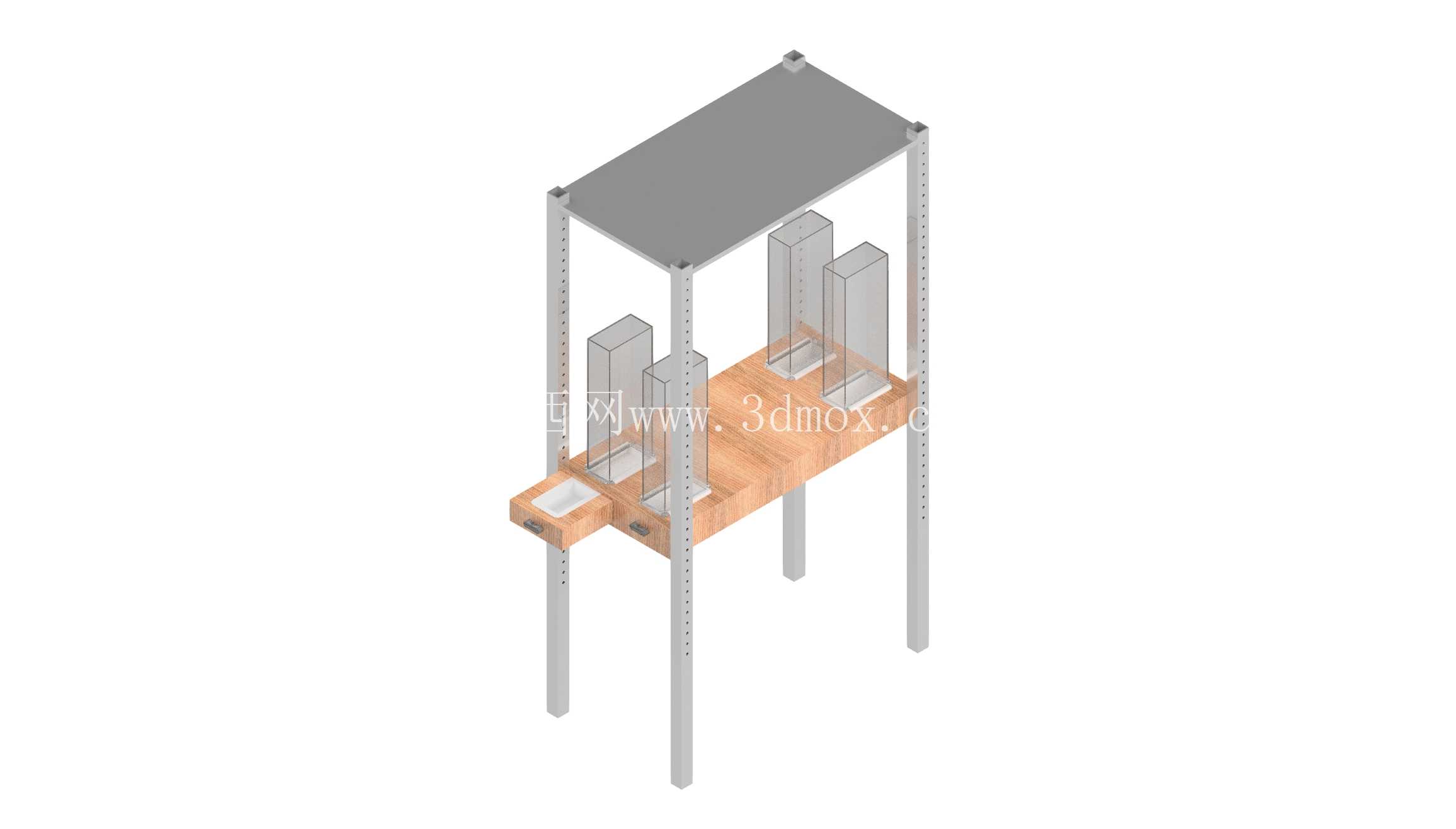

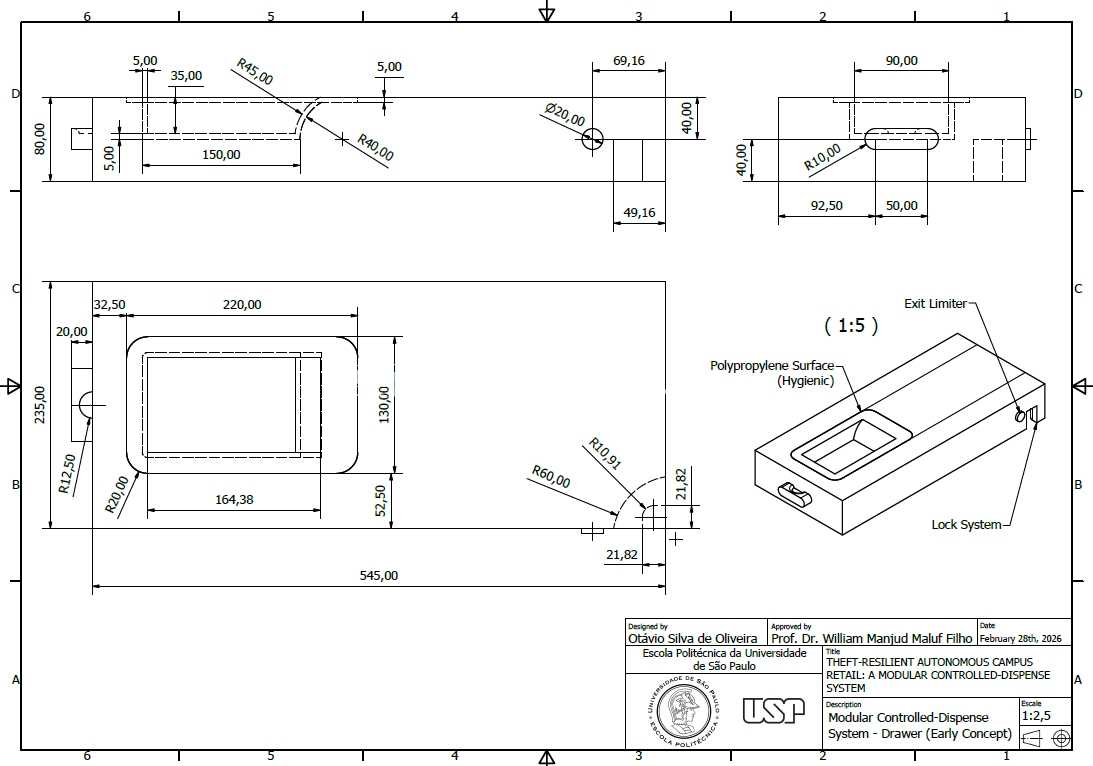

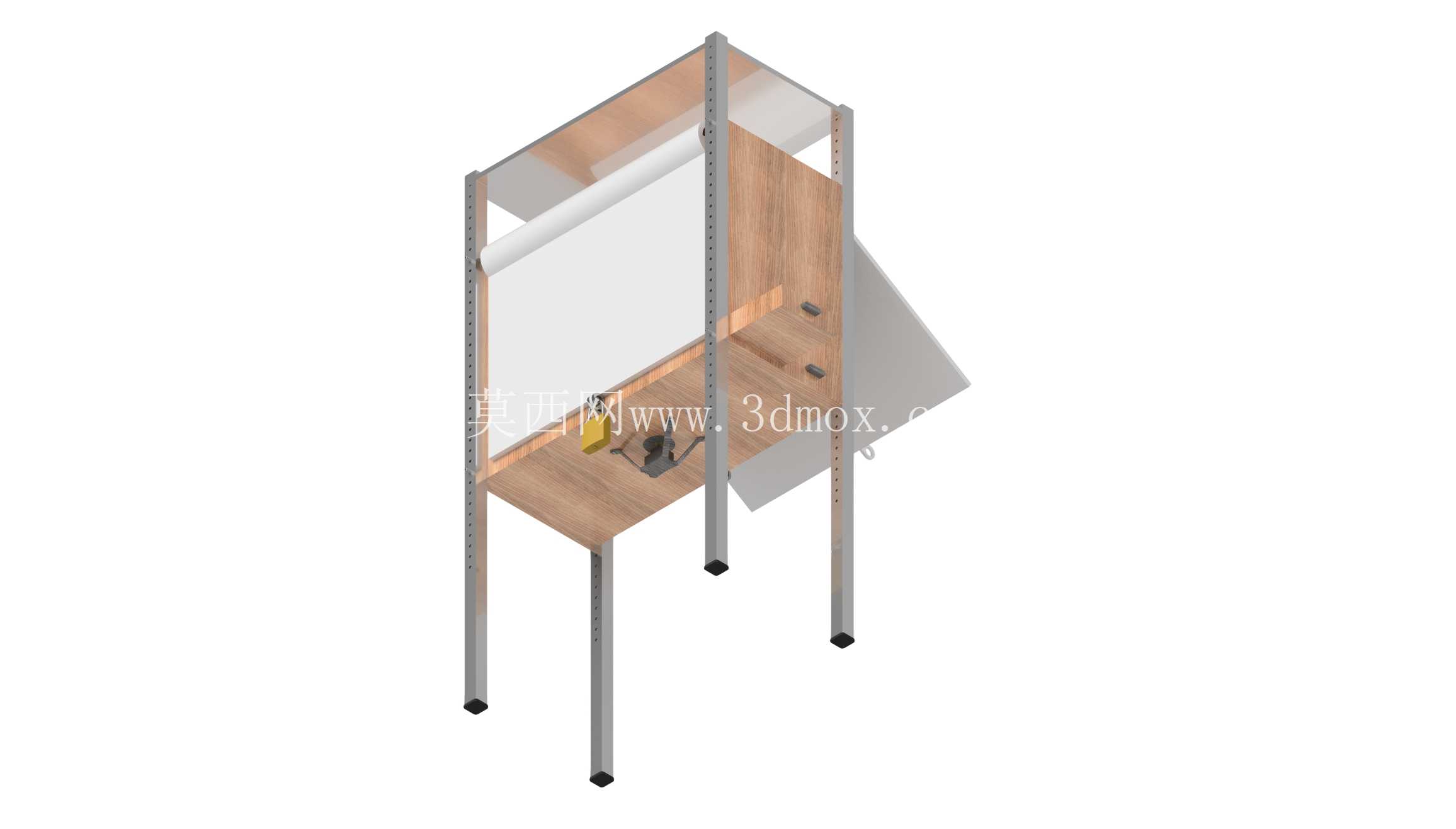

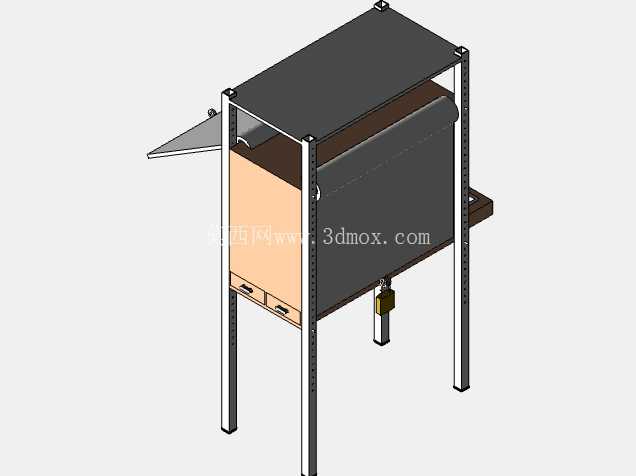

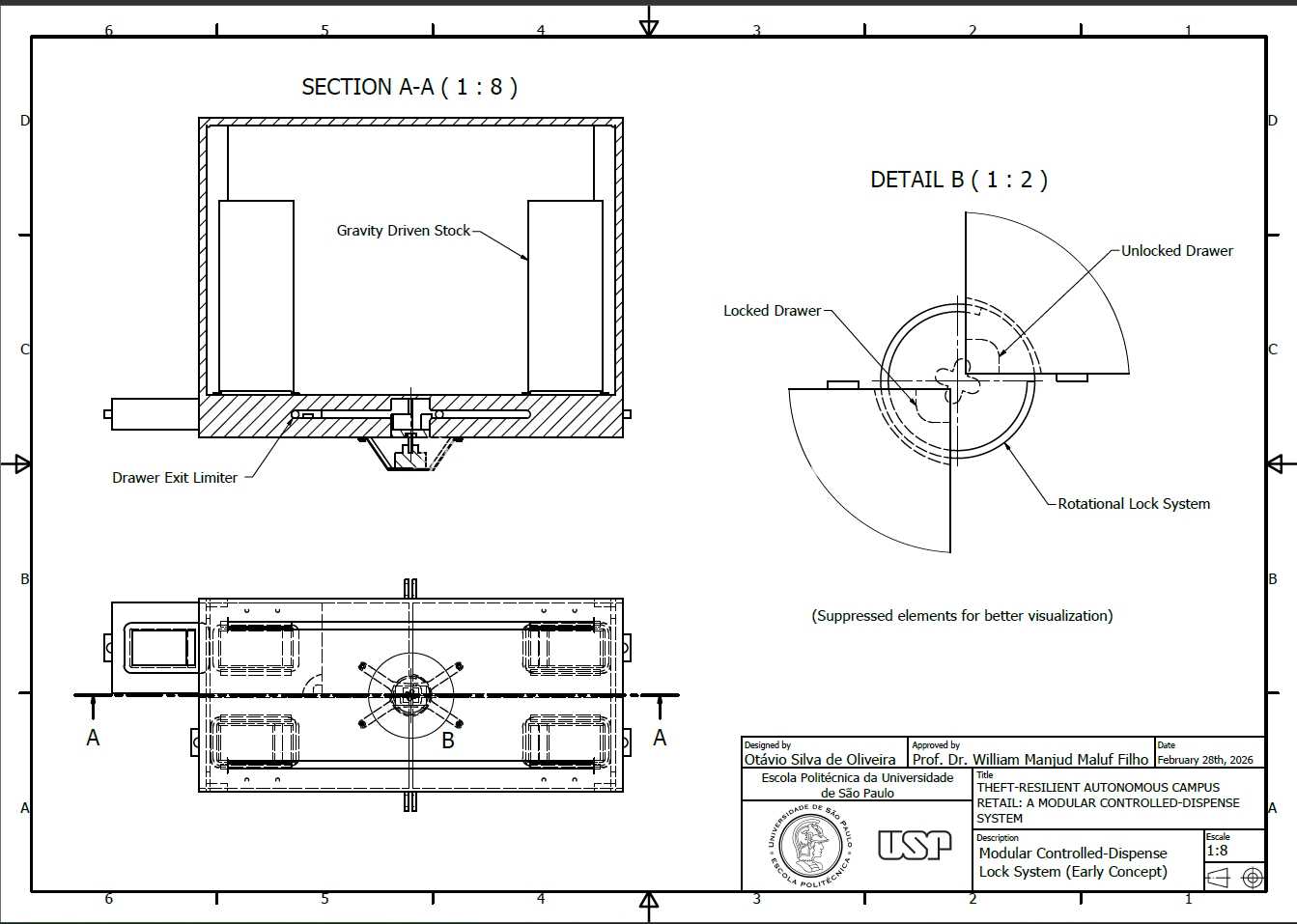

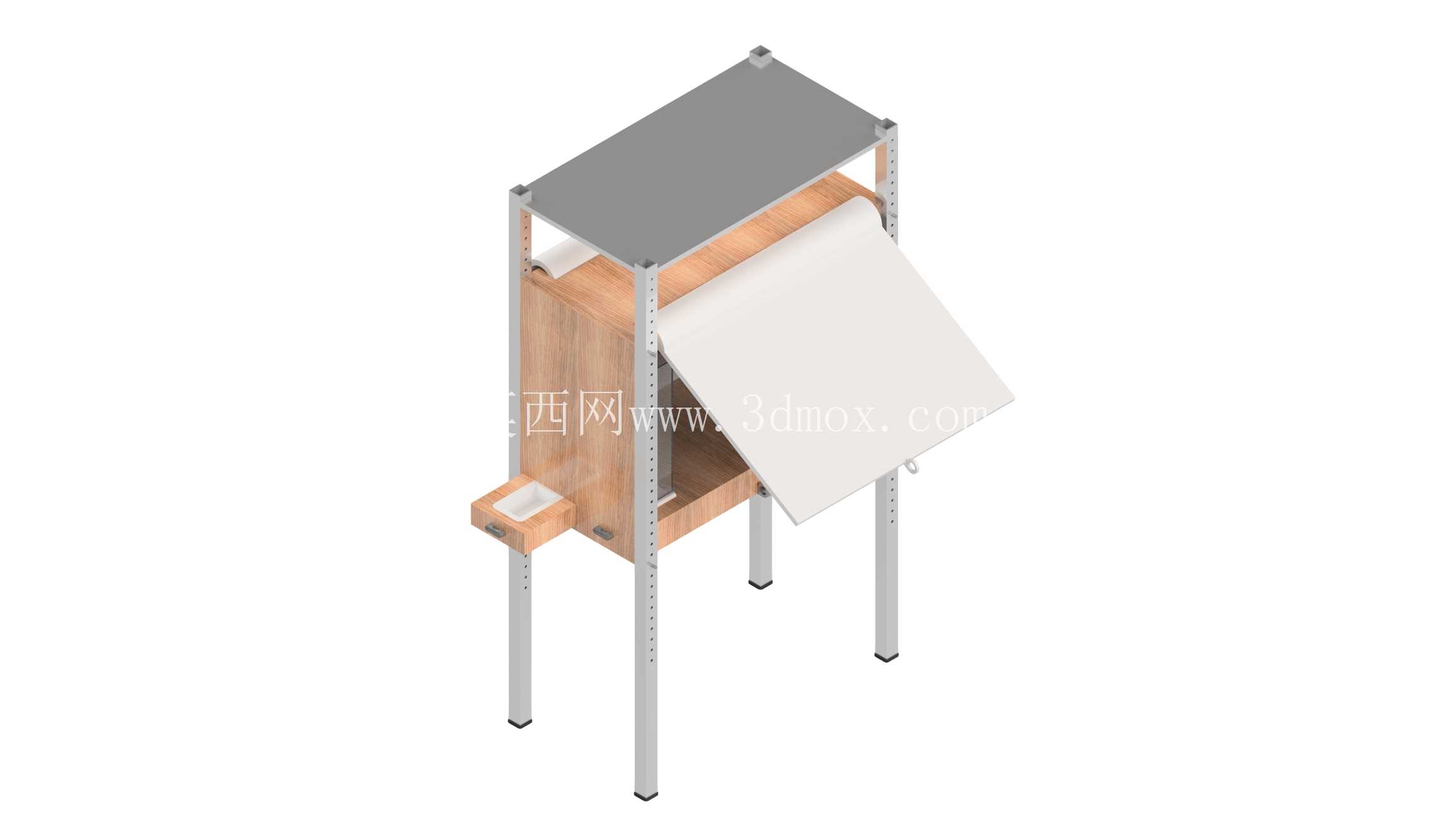

这套模块化控制分配系统组件，主要面向多工位并行作业的流体、气路或弱电信号分配场景，常见于小型生产线工位端的介质分流、控制信号集中排布环节，可替代传统零散布设的管线与控制单元，解决现场布线杂乱、维护点位分散、扩容改造成本高的实际问题。从结构组成来看，整套组件采用立式框架布局，四根带安装孔位的金属型材立柱作为主支撑结构，立柱沿高度方向预留等距排布的安装孔，可根据实际接入的功能单元数量灵活调整上层顶板、中层安装板的固定高度，适配不同尺寸的功能模块安装需求。上层顶板为平整矩形金属板，通过角件与立柱顶端锁固，既可以作为顶部防护结构阻挡上方落尘、滴落物对内部功能单元的影响，也可预留安装位拓展顶部警示灯、状态显示屏等附属配件。中层安装板采用层压复合板材加工，板面预留多组规则排布的嵌入式安装位，每个安装位对应一组独立的控制分配单元，单元外壳采用透明防护材质，既可以直观观察内部阀件、接线端子的工作状态，也能隔绝外部粉尘、飞溅碎屑对核心元件的侵蚀，每个单元侧边预留快插接口，可快速对接外部输入、输出管线，无需复杂的接线配管作业。安装板前端延伸出小型操作平台，平台上集成手动调节旋钮、应急切断结构，方便现场操作人员在工位端直接完成参数微调、紧急切断操作，无需绕行至总控柜端操作，缩短应急响应路径。从安装边界来看，整套组件的立柱底部预留法兰安装孔，可直接通过膨胀螺栓固定在地面，也可搭配脚轮组件做成移动式结构，适配需要频繁调整工位布局的柔性生产场景；整体横向占用宽度控制在1.2米以内，纵向深度不超过0.6米，立式布局的设计尽可能压缩了地面占用面积，适合在工位间隙、设备侧边的狭小空间内布设。设计过程中充分考虑了模块化扩容需求，所有功能单元均采用统一的安装接口尺寸，后续需要增加分配回路时，只需松开中层安装板的固定件，调整安装板高度后加装对应功能单元即可，无需重新加工整体框架，也不用改动已布设完成的主管路、主线路，单回路扩容的作业时间可压缩至半小时以内，大幅降低产线调整的停机时间。框架的立柱采用标准工业铝型材加工，所有连接角件、固定螺丝均采用通用标准件，现场维护时无需准备特殊规格的配件，常规五金渠道即可采购替换件，降低后期运维的配件储备成本。功能单元的排布采用错位布局方式，相邻单元之间预留足够的操作空间，插拔管线、调整阀件时不会干扰相邻单元的正常工作，同时每个单元的走线、走管槽都沿立柱内侧的预留槽道布设，所有管线全部隐藏在型材槽道内部，外部无裸露管线，既避免了生产过程中管线被工件剐蹭、拉扯造成的故障，也让整体外观更加整洁，减少积尘清理的工作量。在实际应用中，这套组件可根据接入的介质类型更换对应功能单元，接入气路时可作为多工位气源分配控制节点，每个回路独立调节压力、通断；接入弱电信号时可作为工位端IO信号分配站，集中采集工位传感器信号、输出执行元件控制指令；接入小型流体管路时可作为切削液、清洗剂的分配节点，为多个工位独立供给介质并调节流量。整套结构的受力经过校核，上层顶板可承载不超过15kg的附属配件，中层安装板可承载总重量不超过50kg的功能单元，立柱的抗弯强度可满足车间常规振动环境下的使用需求，不会出现长期使用后框架变形、安装位偏移的问题。安装板的水平度经过调整设计，固定后板面水平误差不超过0.5度，避免功能单元因倾斜出现内部介质残留、触点接触不良的问题。底部支撑腿的高度可通过底部调节螺栓进行微调，即使地面存在一定的不平整度，也能通过调整螺栓将整体框架调整至水平状态，无需额外加工安装基础。
