车用管带式冷却散热芯体结构设计

项目分类:汽车 发布时间:2026-07-14 ID:1201136
  • 车用管带式冷却散热芯体结构设计
  • 车用管带式冷却散热芯体结构设计
  • 车用管带式冷却散热芯体结构设计
  • 车用管带式冷却散热芯体结构设计

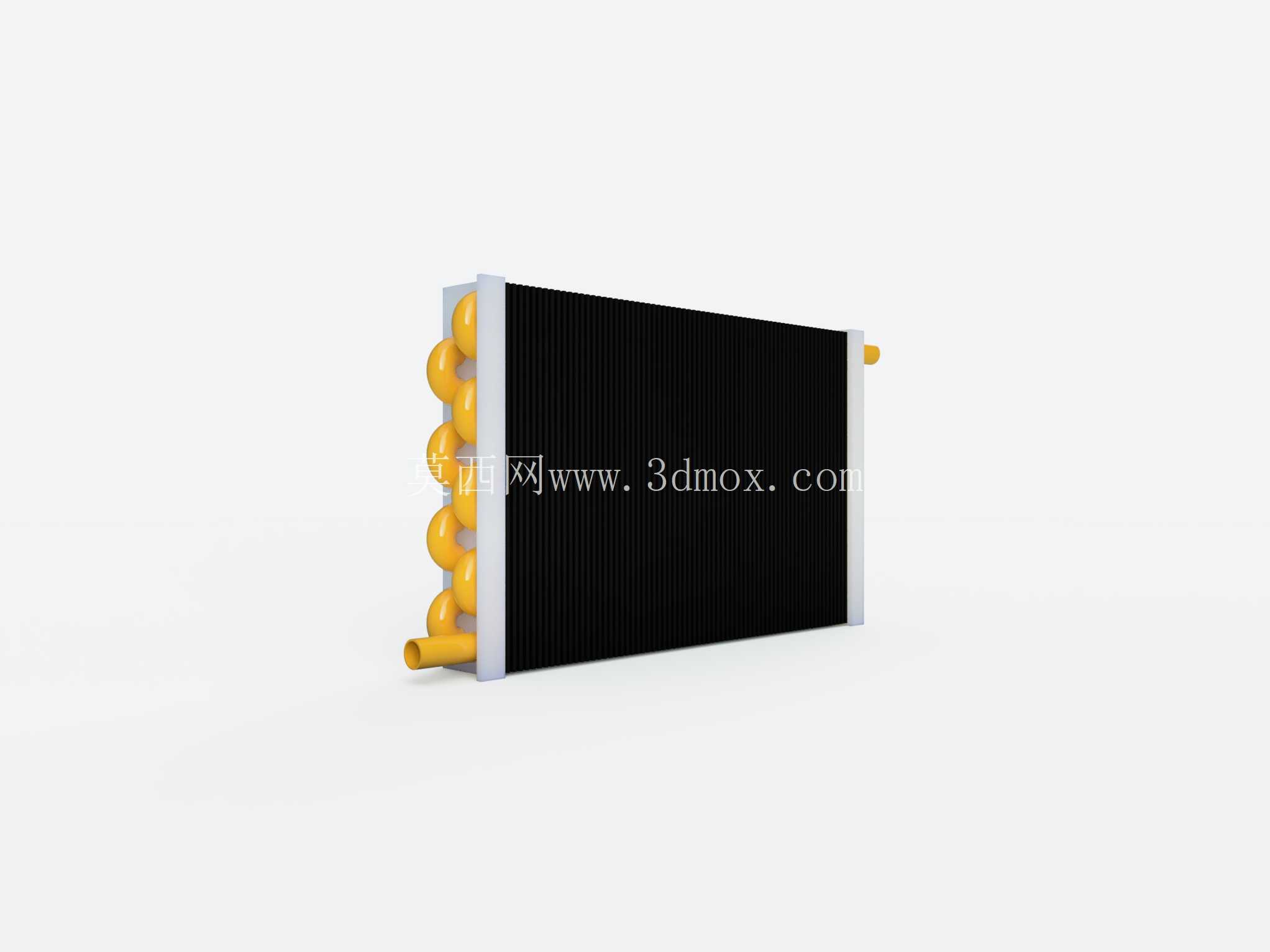

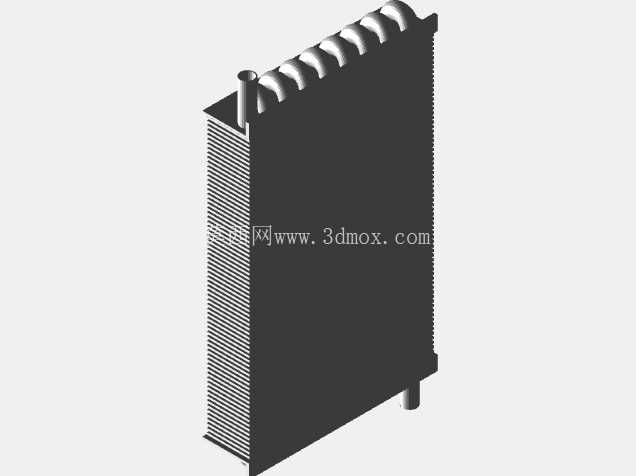

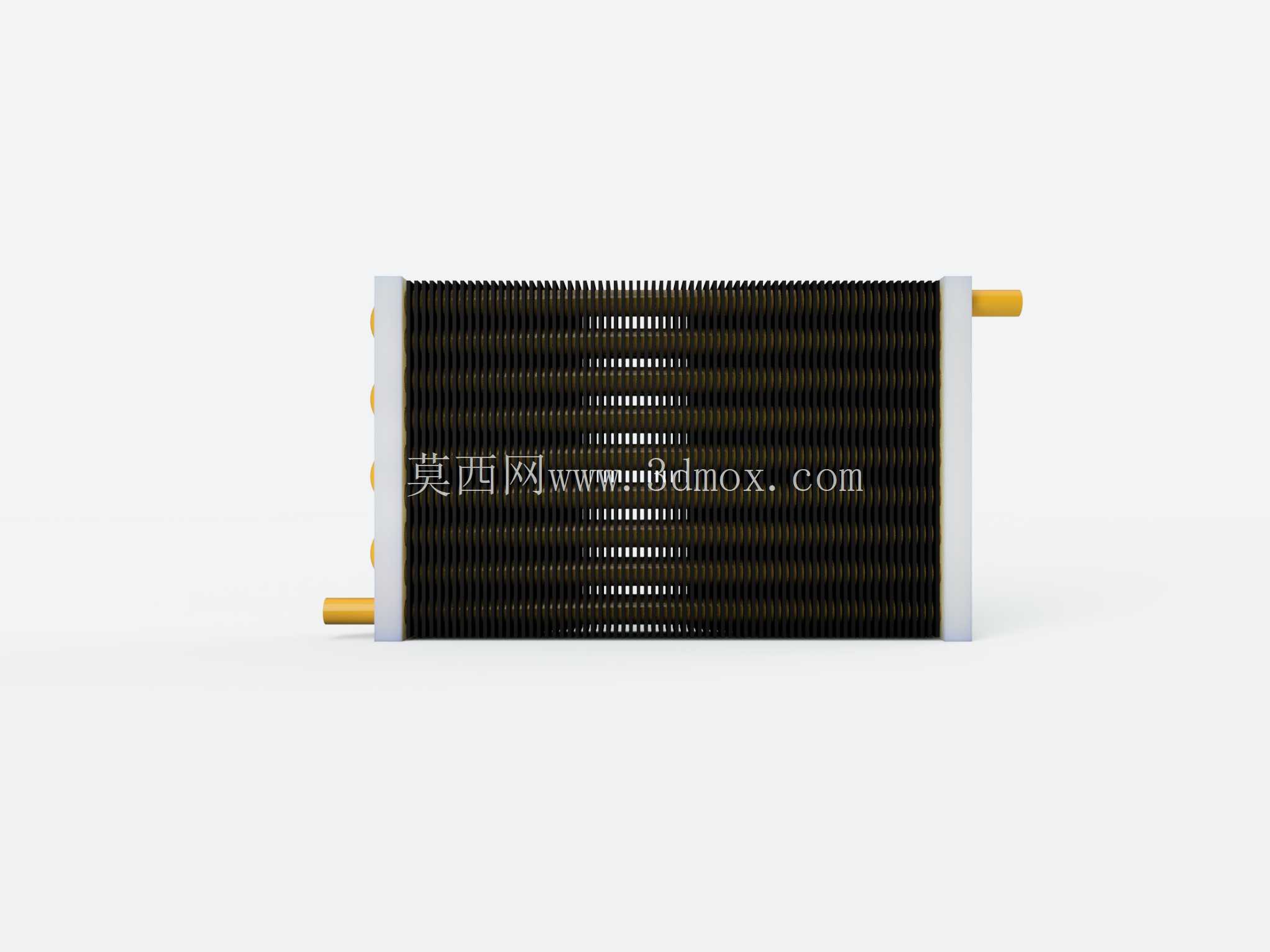

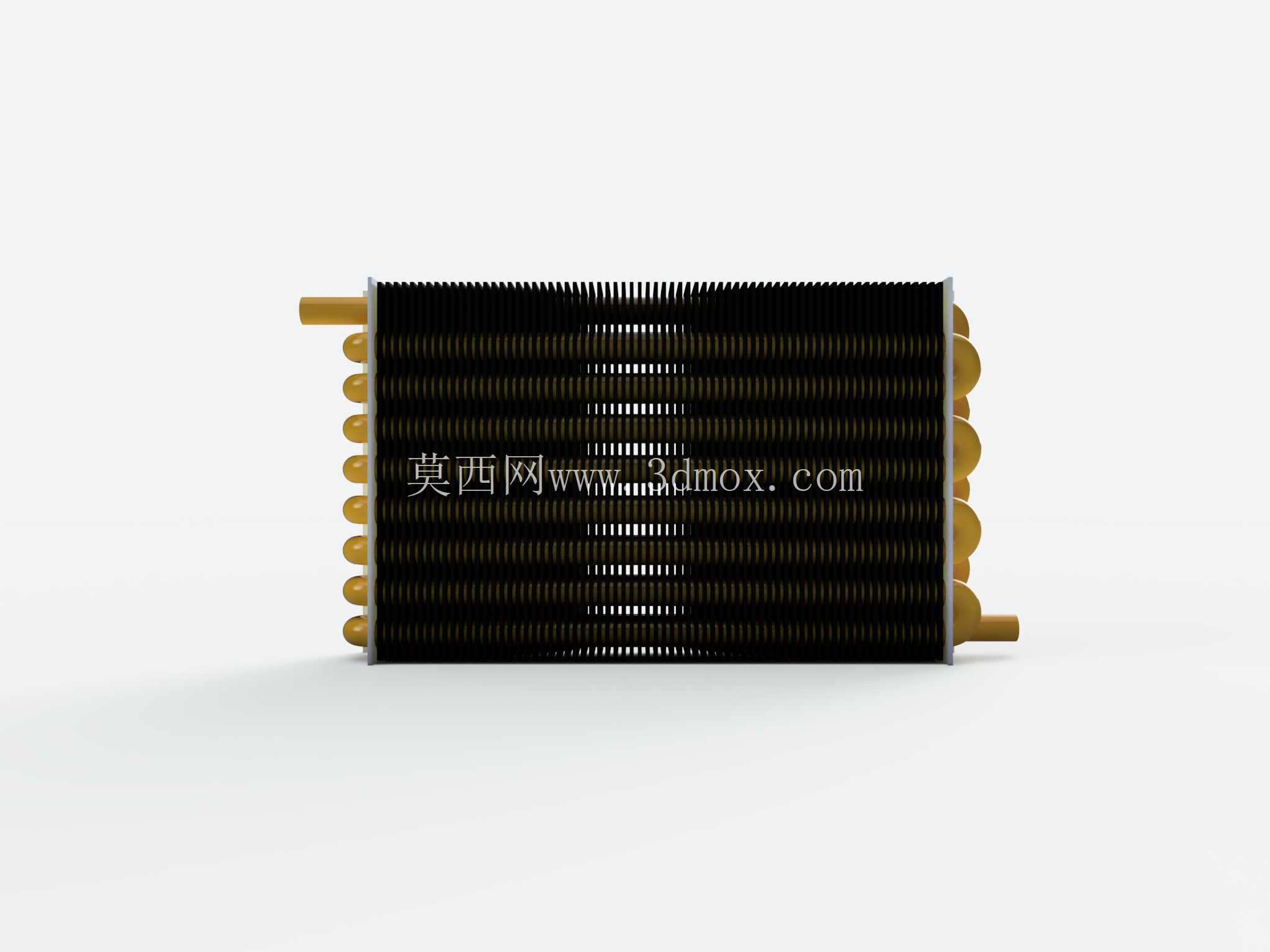

在商用车、乘用车辆的动力舱热管理设计环节,散热部件的选型与结构匹配直接决定了动力系统的持续运行稳定性,本次呈现的散热芯体结构,是针对常规水冷发动机冷却回路开发的风冷式换热单元,核心作用是将发动机循环冷却液携带的多余热量,通过强制对流换热传递到流经芯体的环境空气中,避免发动机缸体、缸盖等核心部件因工作温度过高出现润滑失效、材料强度下降、爆震等故障。从实际装车场景来看,这类散热芯体通常布置在车辆前脸迎风面位置,前端与进气格栅预留30-50mm的导风间隙,后端紧邻冷却风扇安装位,上下两侧通过橡胶减震衬套固定在水箱安装框架上,左右两侧预留的管路接口分别对接发动机节温器出水端与水泵回水端,接口位置的伸出长度控制在25-35mm区间,既可以保证橡胶软管的安装套接深度,也能避免管路弯折后出现流道截流问题。从结构设计思路来看,该芯体采用管带式叠层结构,核心换热单元由多组平行排布的扁平冷却管与波浪形散热带交替叠压组成,冷却管内部设置有扰流筋结构,能够打破冷却液在管内流动时形成的层流边界层,提升冷却液侧的换热效率;外部的波浪形散热带通过冲制百叶窗结构,对穿过芯体的空气流进行切割导流,让空气流能够充分接触散热带表面,降低空气侧的换热热阻。芯体两端的水室采用密封压装结构,将所有冷却管的端部连通,形成完整的冷却液流道,水室上预留的排气螺塞安装位,能够在加注冷却液时排出流道内的积存空气,避免出现气阻导致局部换热失效。在安装边界的尺寸控制上,这类适配1.6-2.5L排量乘用车的散热芯体,芯体主体厚度通常控制在16-22mm区间,迎风面的长宽尺寸根据车型动力舱的布置空间调整,整体安装点的位置公差控制在±1mm范围内,保证装车时能够与周边的冷凝器、电子风扇、导风罩等部件精准匹配,不会出现装配干涉问题。在功能特性设计上,芯体的散热带与冷却管之间采用钎焊工艺实现完全贴合,避免接触热阻影响换热效率,整体结构能够承受1.2-1.5bar的系统工作压力,适配乙二醇基冷却液的长期工作环境,表面的防腐处理层能够抵御动力舱内的油污、盐雾侵蚀,保证在整车全生命周期内的换热性能衰减控制在合理范围内。不同于传统的管片式散热结构,管带式结构的单位体积换热效率更高,在相同的散热功率需求下,能够有效压缩芯体的整体厚度,为动力舱内的涡轮增压管路、空调管路等其他部件预留更多布置空间,同时芯体的风阻系数经过流场仿真优化,在车辆高速行驶时能够降低迎风阻力,减少不必要的动力损耗。在实际选型匹配过程中,需要根据发动机的额定功率、热负荷参数、冷却风扇的风量特性来调整芯体的叠层数量、散热带的波高与百叶窗开角,确保在怠速、爬坡、高速行驶等不同工况下,发动机的出水温度都能稳定维持在85-95摄氏度的最佳工作区间,既不会因为散热不足导致过热,也不会因为散热过度导致发动机暖机时间过长、燃油经济性下降。
