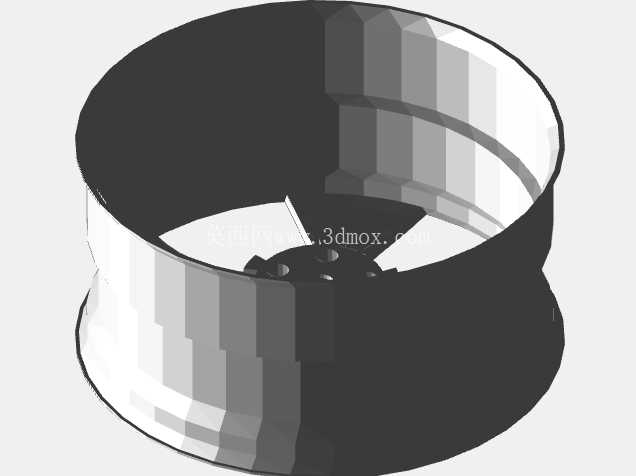

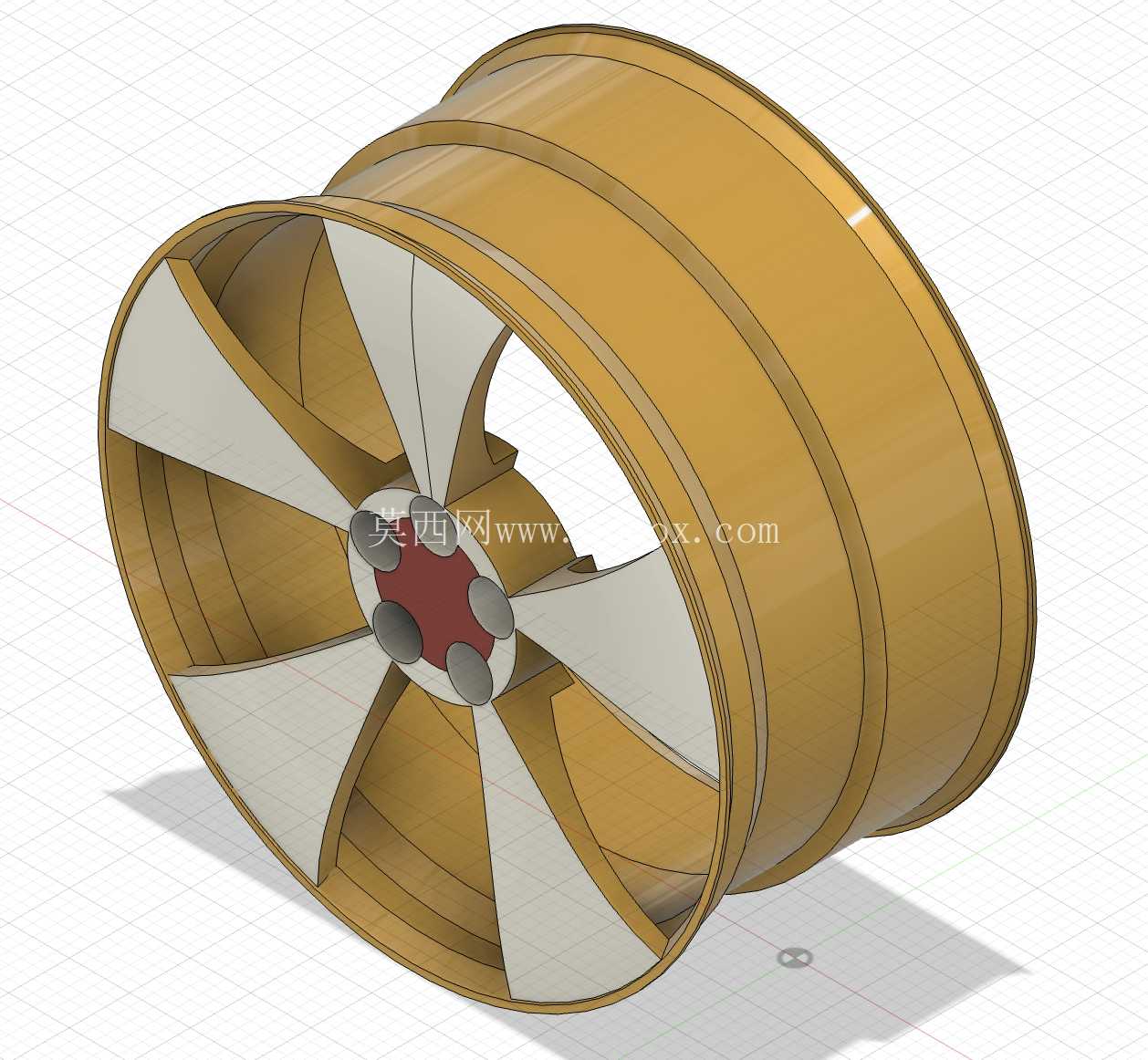

涡轮式空气动力合金轮毂结构设计

这款涡轮构型的空气动力合金轮辋，核心面向高性能跑车、超级跑车以及前瞻概念车的底盘行走系统配套需求，在常规轮毂承载、固定轮胎的基础功能之上，额外整合了制动散热、气流梳理的附加功能，适配赛道日激烈驾驶、高速巡航等多场景下的车轮工况要求。从结构设计逻辑来看，轮辐采用多叶片涡轮式布局，并非单纯追求视觉辨识度，每一片辐条的曲面曲率都经过气流走向匹配：车辆行驶过程中，外界气流顺着辐条曲面被导向轮毂内侧的制动系统区域，能够持续带走刹车卡钳、制动盘摩擦产生的热量，避免长距离制动或者连续赛道工况下出现制动热衰减，保障制动效能的稳定性；同时辐条与轮辋衔接处做了平滑的曲率过渡，没有突兀的结构折角，既能够降低车轮旋转过程中的空气紊流，减少行驶风阻，也能避免应力集中问题，保障高负载下的结构完整性，哪怕在车辆急加速、重制动、高速过弯的极限载荷下，轮辋整体也能保持足够的结构刚度，不会出现形变开裂的问题。轮毂的安装面采用集成式布局，螺栓孔位按照主流性能车的轮毂PCD参数做了等距分布，螺栓安装区域做了局部加厚的凸台设计，能够分散螺栓紧固时的压应力，避免安装面出现压溃变形，同时中心孔的定位止口尺寸匹配常规乘用车的轮毂轴头规格，安装时能够保证轮毂与轴头的同轴度，减少高速行驶时的车轮抖动问题。轮辋的胎圈座结构严格遵循乘用车轮辋的标准轮廓设计，能够与真空轮胎的胎圈紧密贴合，保证轮胎密封性能，不会出现高速漏气的问题，轮辋的宽度、偏距参数都预留了足够的适配边界，既能够适配不同宽度的性能轮胎，也能匹配不同车型的悬架行程、转向避让空间，避免装车后出现轮胎蹭翼子板、蹭避震弹簧的干涉问题。在细节设计上，辐条的背面做了不等厚的减材处理，在不降低结构强度的前提下尽可能削减非承载区域的材料厚度，实现轮辋整体的轻量化，降低簧下质量，提升悬架的响应速度；轮辋的外侧轮缘做了加厚的防擦设计，能够在车辆靠边停车时减少路缘石对轮辋的磕碰损伤，同时轮缘的圆角过渡也能降低轮胎拆装时的胎圈损伤概率。这款轮辋的建模过程中，所有曲面都做了连续的G2过渡处理，既能够满足后续CNC加工或者低压铸造的工艺要求，也能为CFD气流仿真分析提供精准的模型基础，可直接用于空气动力学性能验证、车轮结构强度有限元分析，也可作为汽车设计专业的教学案例、概念车开发阶段的可视化展示模型使用。
