便携式移动散热垫结构设计方案

日常做数码周边结构设计时，经常碰到高负载移动设备的散热痛点——不管是户外长时间录屏、移动场景下跑大型程序，还是连续数小时的高负载运算，设备积热导致的降频、卡顿是很常见的问题，这款移动散热结构就是针对这类场景做的适配设计。从实际使用场景来看，它不需要固定在桌面使用，整体做了薄型化的扁平结构，主体基底采用贴合移动设备背部的平面轮廓，边缘做了小角度的倒角过渡，既不会刮蹭设备外壳，也能在手持移动时不会硌手，整体厚度控制在较低范围，装在设备背部不会额外增加太多握持负担，适配日常通勤、户外作业、移动办公这类没有固定散热条件的使用场景。

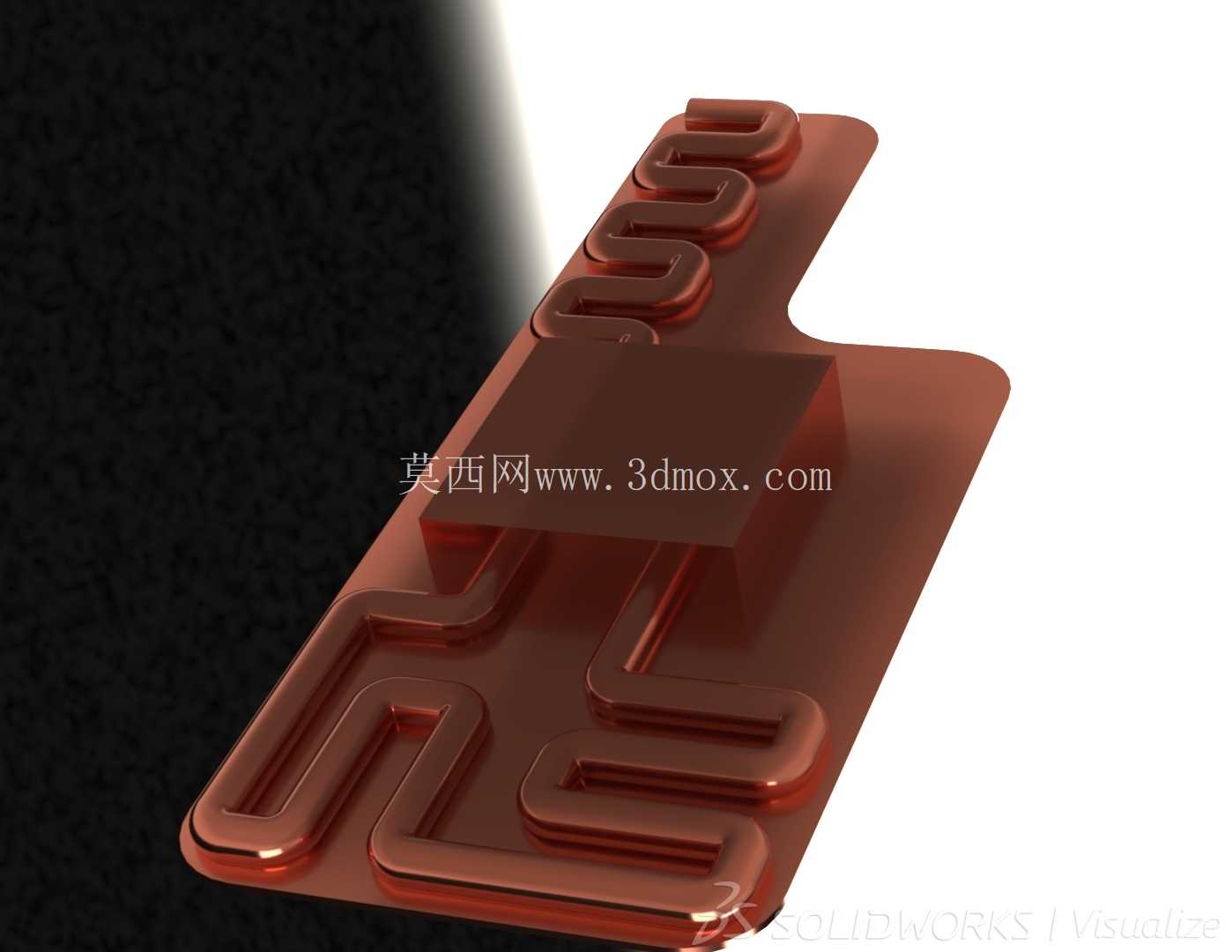

结构设计上，主体的流道采用了连续弯折的迂回式布局，没有做直通的简单通道，这种弯折结构一方面可以延长换热介质的流动路径，让介质在流道内停留更长时间，充分带走设备传导过来的热量，另一方面弯折的流道可以均匀覆盖设备背部的主要发热区域，不会出现局部热量堆积的死角。流道的凸起高度做了统一控制，既保证了内部介质的流通截面积足够，不会因为流道过窄导致流动阻力过大，也不会因为凸起过高导致整体结构太厚，影响便携性。中间的矩形区域是预留的介质循环接口安装位，这个位置刚好避开了大部分移动设备的摄像头模组凸起区域，安装后不会和镜头部分产生干涉，同时这个位置靠近设备背部的核心发热区，换热介质进入流道后可以第一时间接触最高温的区域，提升换热效率。

安装边界方面，整体轮廓做了适配主流移动设备背部尺寸的长宽比例，边缘的缺口结构是为了避开设备侧边的按键、接口位置，安装后不会影响设备的正常按键操作和线材插接，不需要额外对设备做改装，直接贴合就能使用。基底的平面度做了严格控制，整个贴合面的平面度公差控制在0.1mm以内，保证和设备背部可以充分贴合，减少接触热阻，不需要额外涂抹很厚的导热介质就能实现良好的热传导。流道的壁厚做了均匀化设计，所有位置的壁厚差控制在0.2mm以内，不管是采用金属冲压成型还是注塑成型，都可以避免因为壁厚不均导致的成型缺陷，提升量产时的良率。

从功能特性来说，这款散热结构属于被动+主动结合的散热形式，迂回的流道本身可以增加整体的散热面积，配合内部循环的换热介质，可以快速把设备核心区域的热量分散到整个散热垫的表面，再通过表面和空气的对流把热量散出去，相比普通的粘贴式散热片，它的换热面积更大，热量分散更均匀，不会出现局部温度过高的情况。在连续高负载的使用场景下，它可以把设备背部的核心温度控制在合理区间，避免因为过热导致的性能降频，保证设备在高负载状态下可以稳定运行。设计时也考虑了不同使用姿态的适配，不管是手持设备移动使用，还是把设备放在腿上、临时台面上使用，散热结构的轮廓都不会影响握持和放置，没有突出的尖锐结构，使用时的安全性也有保障。

做这类便携散热结构的设计时，最核心的平衡就是散热效率和便携性的取舍，如果一味增加流道尺寸、加大整体体积，散热效果会提升，但便携性就会大打折扣，失去移动使用的意义；如果做的过于轻薄，流道截面积不足、换热面积不够，又起不到应有的散热作用。这款结构在两者之间做了比较合理的平衡，迂回的流道在有限的平面空间内最大化了换热路径长度，薄型化的基底控制了整体重量和厚度，预留的接口位置和避让缺口也充分考虑了实际安装使用时的干涉问题，不管是作为独立的散热配件使用，还是集成在移动设备的保护壳结构中，都有比较好的适配性。实际建模过程中，流道的弯折处都做了圆角过渡，没有直角结构，一方面可以减少介质流动时的阻力，降低循环泵的负载，另一方面也可以避免应力集中，提升结构的整体强度，在受到轻微挤压、磕碰的时候不会出现流道开裂、漏液的问题。
