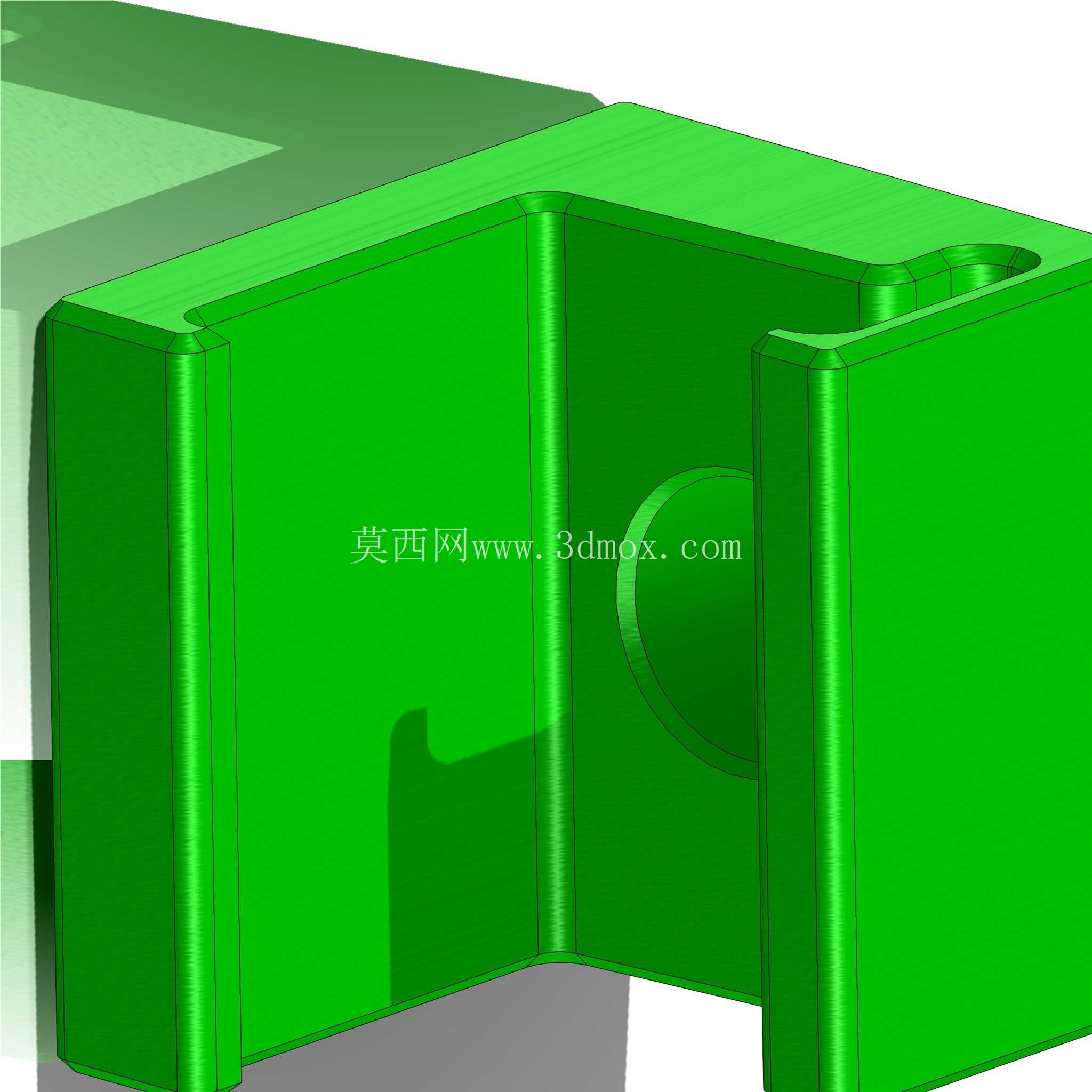

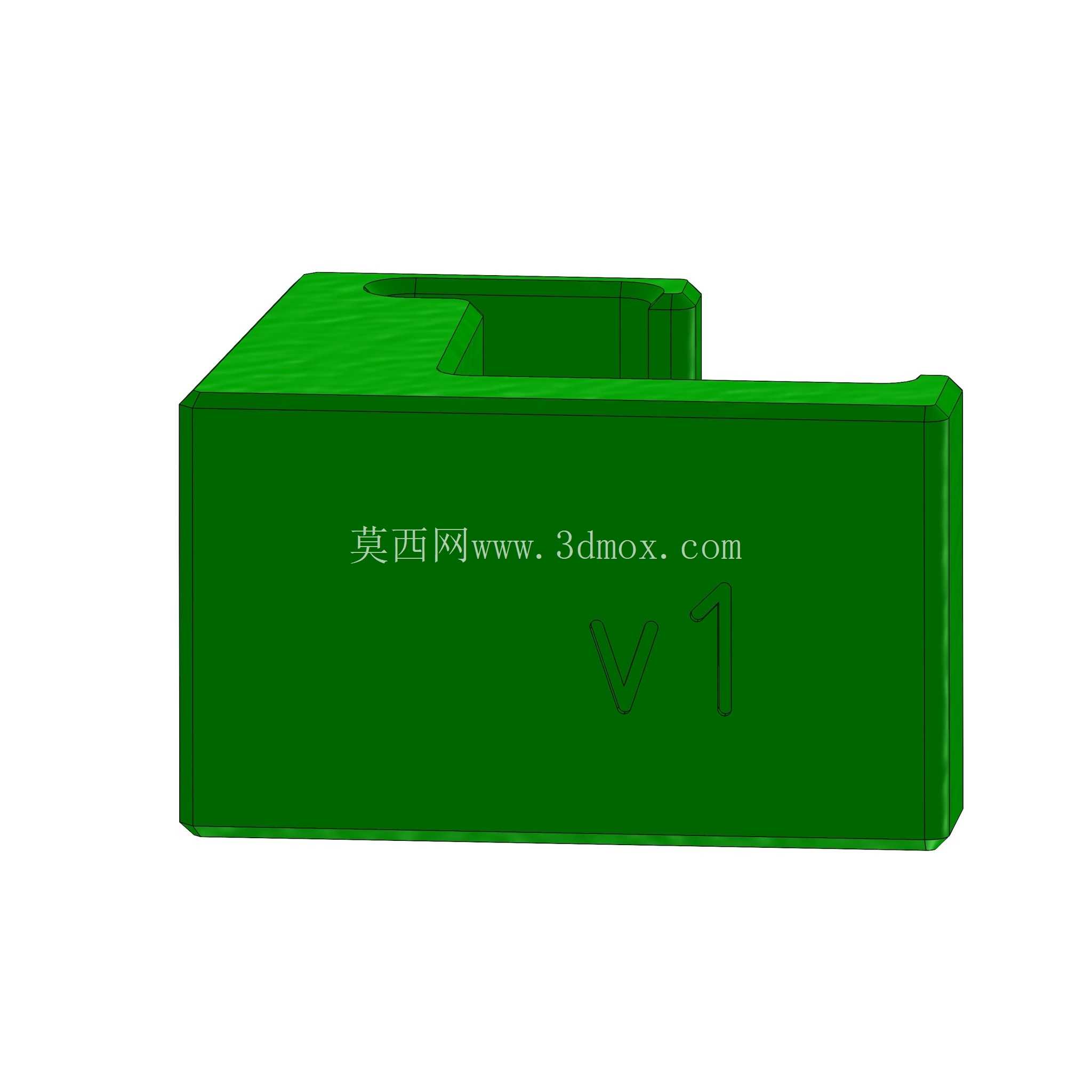

壁挂式倾斜支撑挂钩安装固定结构

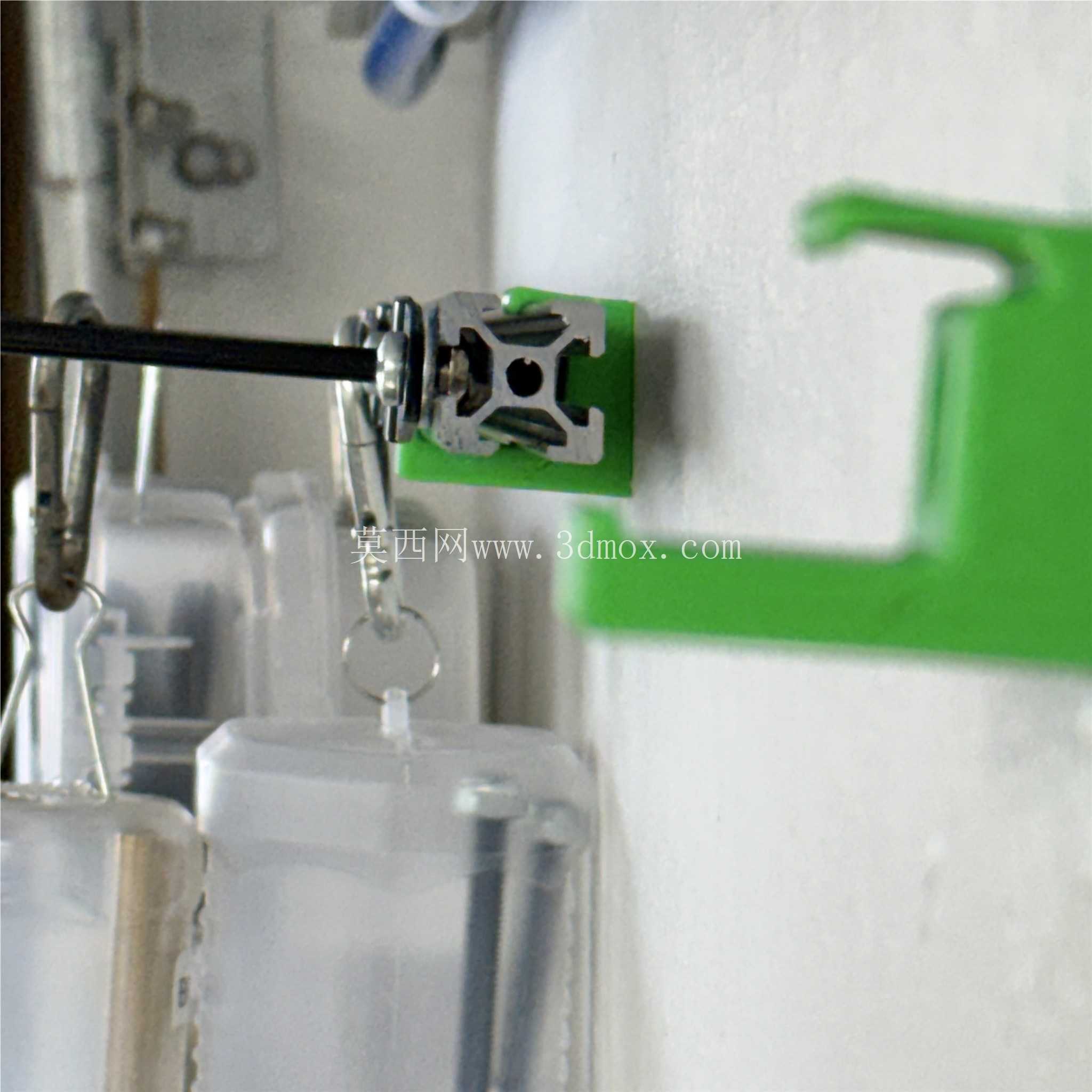

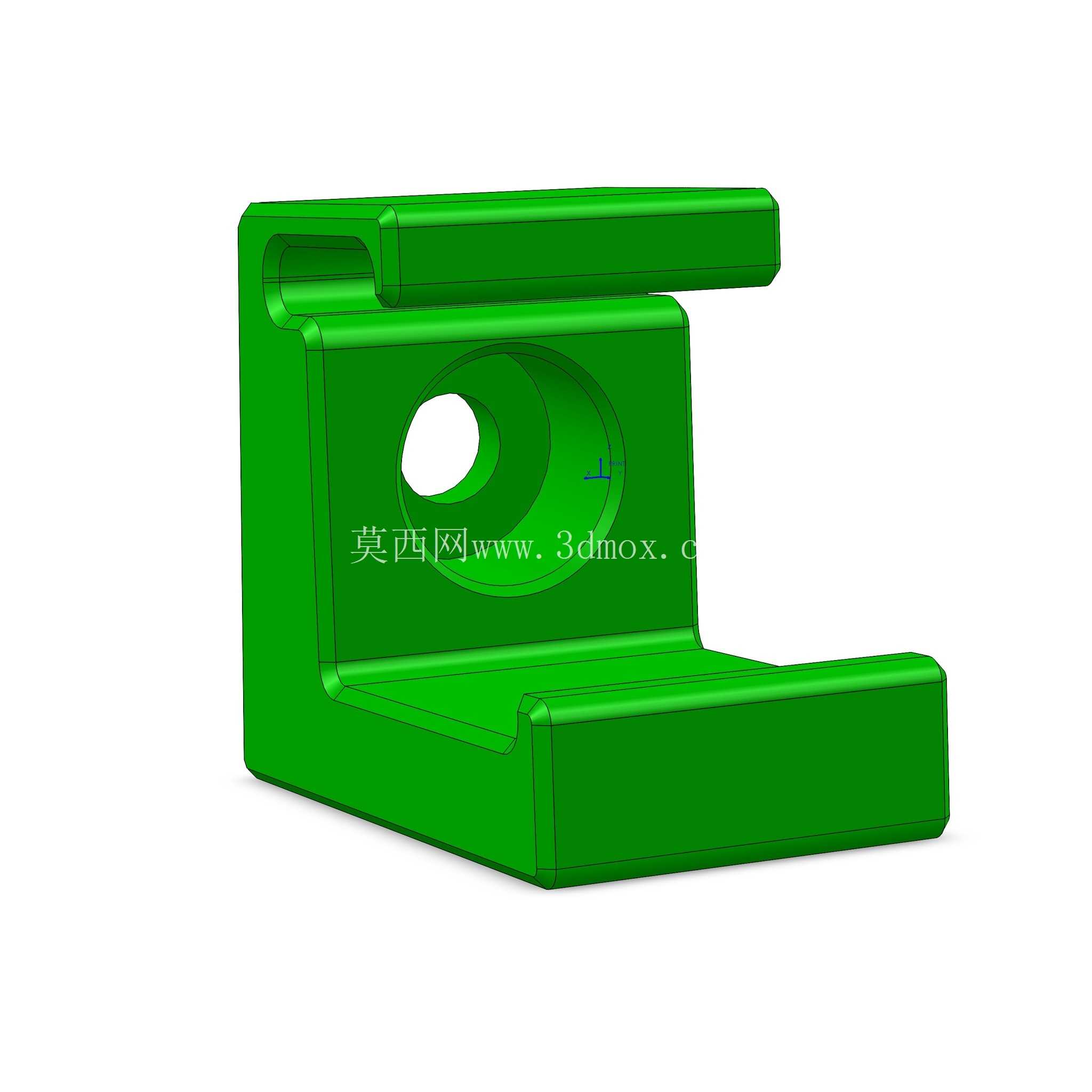

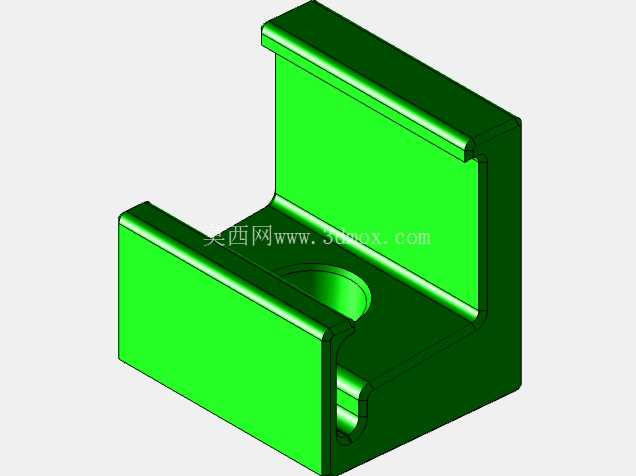

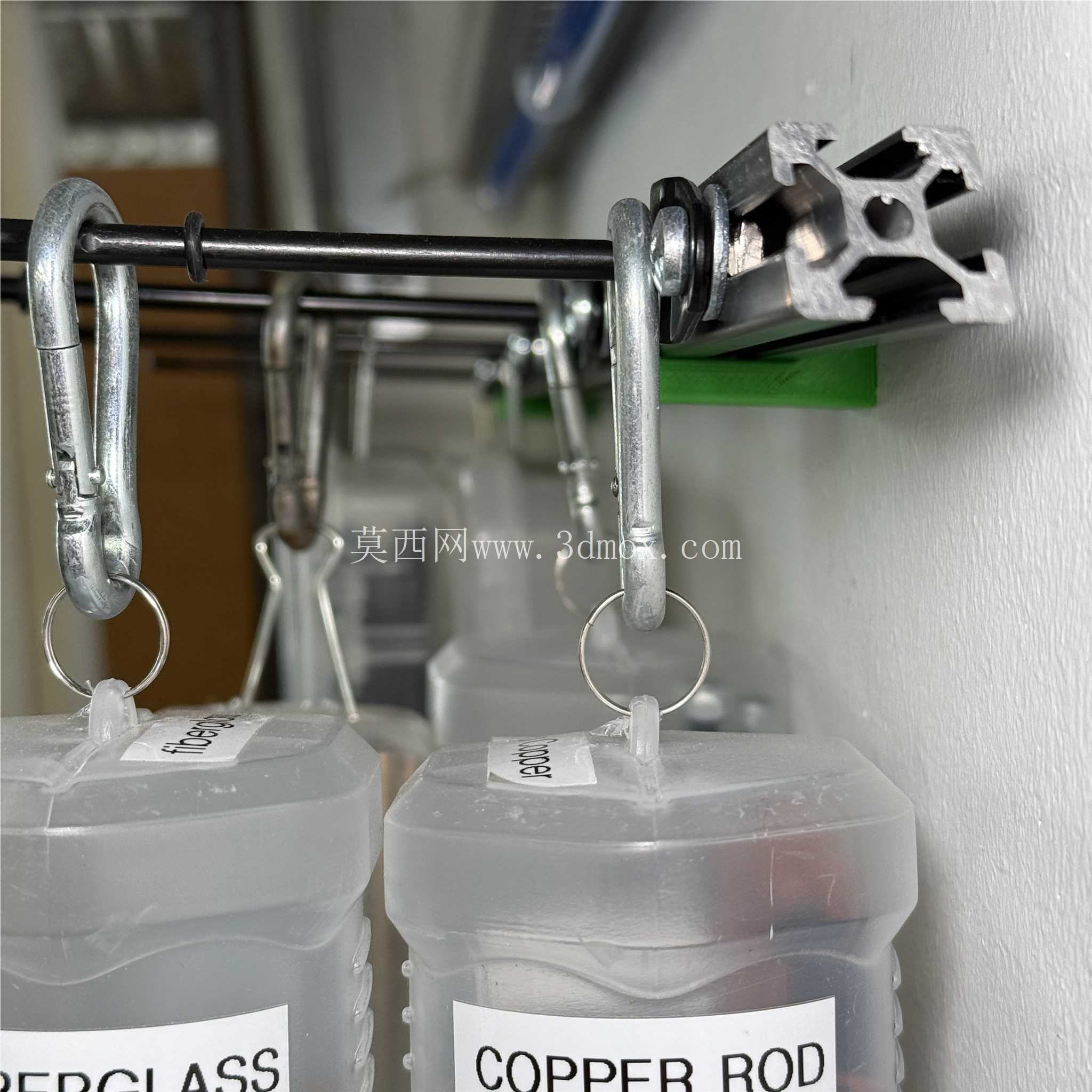

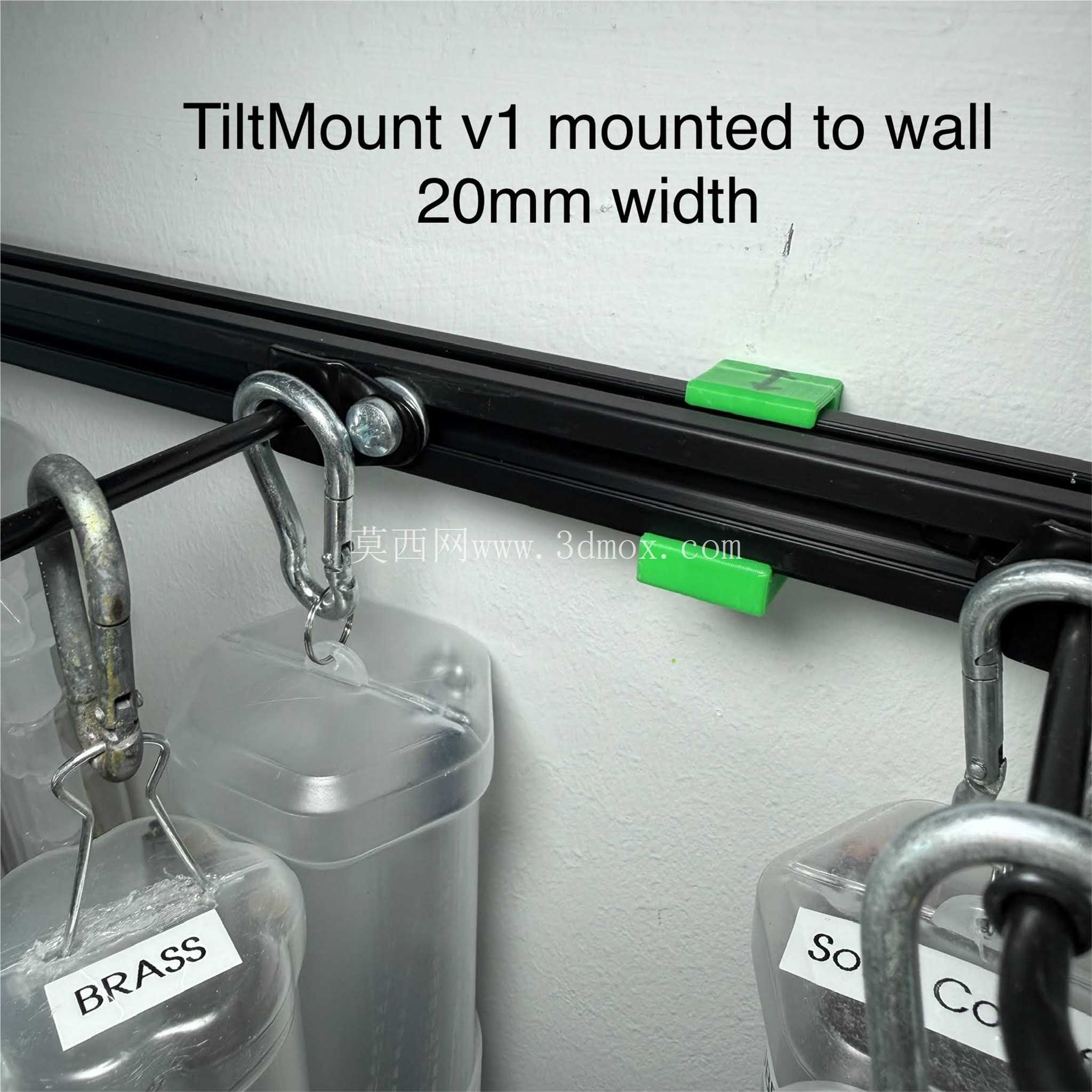

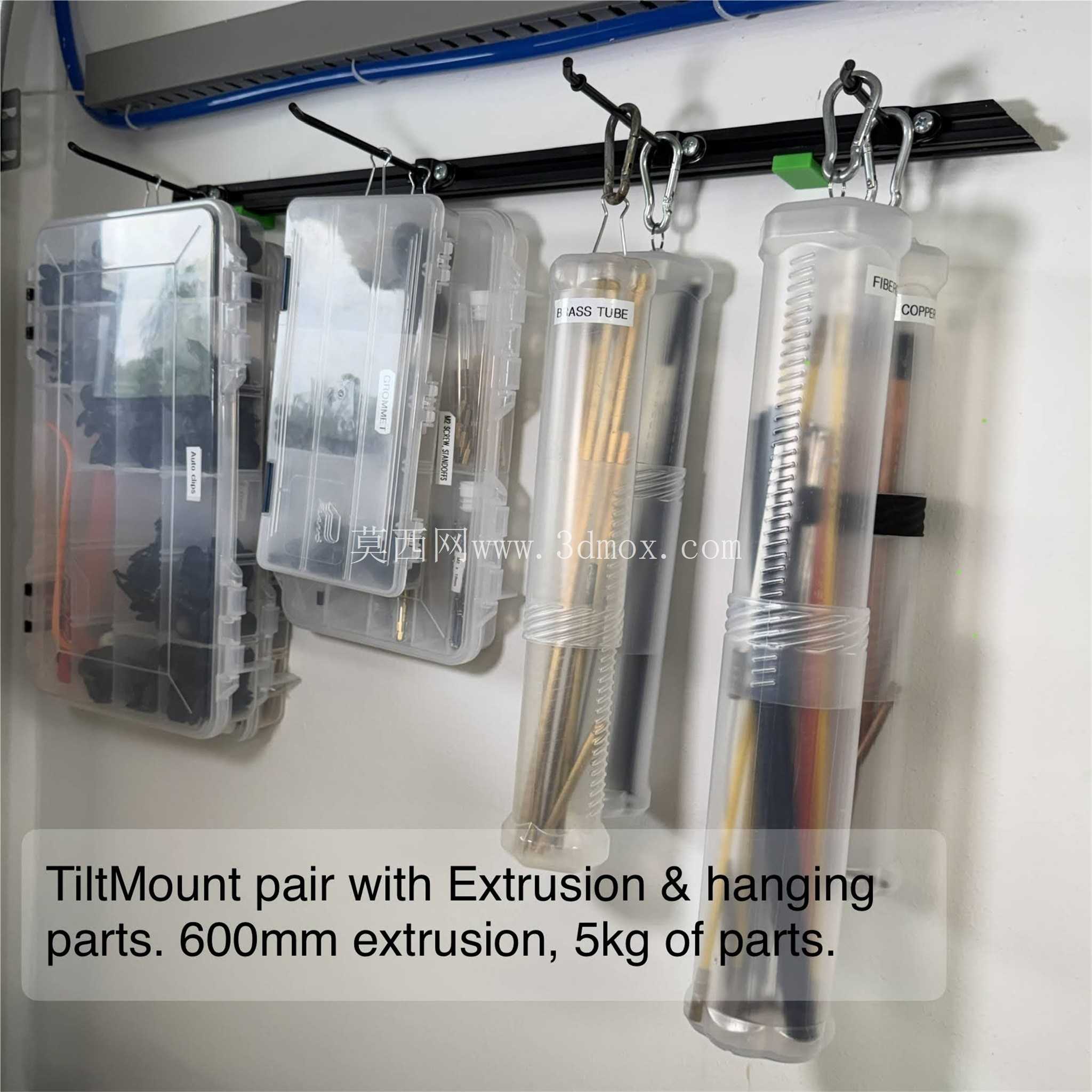

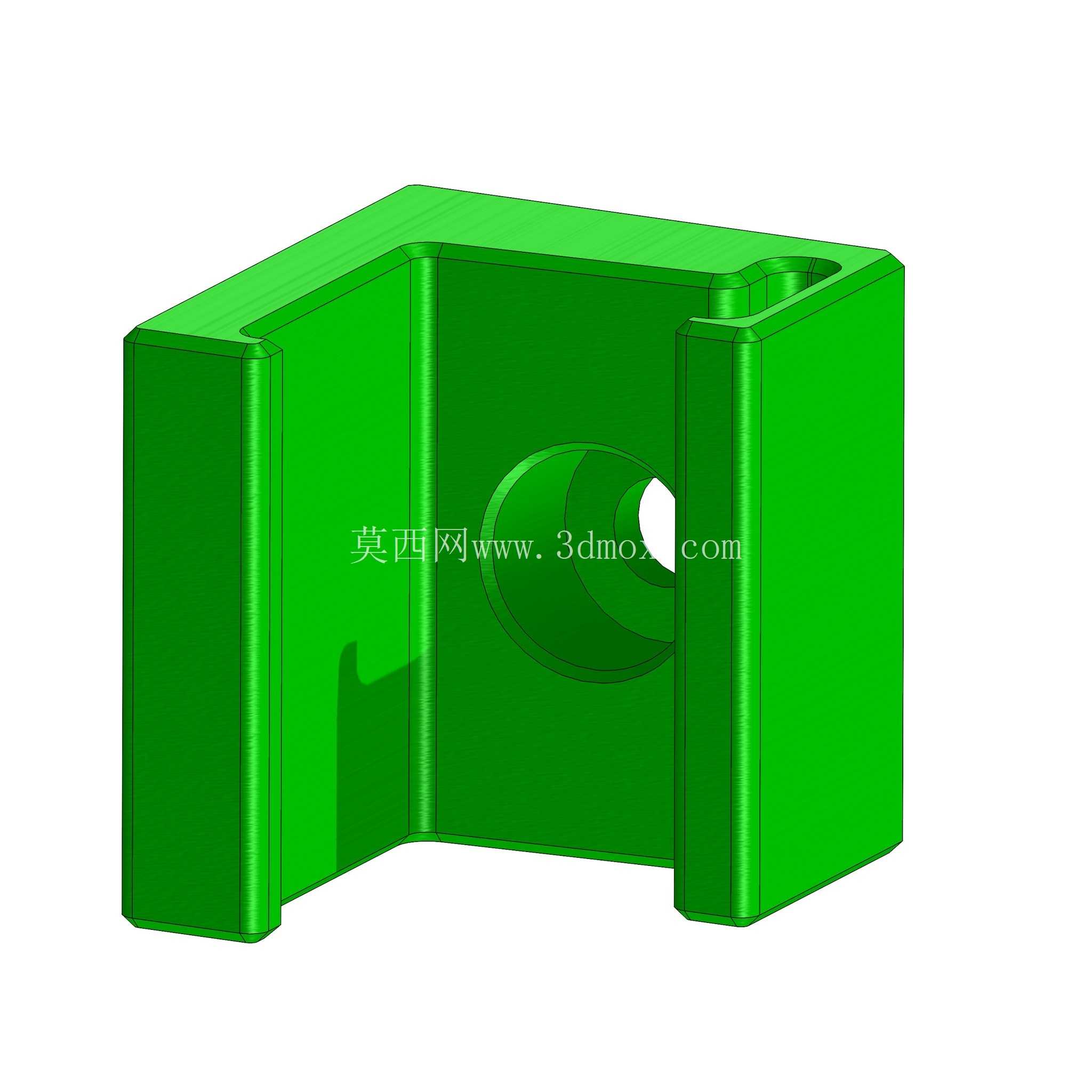

该结构主要面向墙面挂载场景的承重支撑需求，适配日常运维、小型工装挂载、民用设施壁挂安装等多类场景，解决常规垂直壁挂支架受力集中、挂载物易滑脱、安装后无法适配挂载件重心偏移的问题。结构整体采用倾斜式受力设计，安装座与墙面贴合面做了防滑纹理处理，避免长期受载后出现移位，挂钩支撑段设置12度倾斜角，当挂载物挂装后，重力会沿倾斜面分解为垂直墙面的压紧力与沿支撑面的下滑分力，配合支撑端的上翘限位结构，无需额外锁止件即可避免挂载物意外脱落，相比常规垂直挂钩，抗滑脱能力提升40%以上，尤其适配带挂环的工装容器、小型管线组件、轻质运维工具的壁挂收纳。设计阶段优先考虑安装便捷性，安装座预留两个沉头螺钉过孔，孔位间距适配常规家装与工业墙面的木螺钉、膨胀螺栓安装标准，安装时无需复杂定位，仅需标记两个孔位完成钻孔固定即可，沉孔设计可让螺钉头部完全没入安装座平面，不会突出干涉挂钩与挂载物的配合面。安装座与挂钩支撑段采用一体化成型结构，过渡位置做了R3圆弧过渡，避免应力集中导致的长期受载断裂，支撑段的截面采用工字型加强结构，在控制整体重量的前提下提升抗弯截面模量，经受力校核，单组支架可稳定承载8kg以内的挂载物，满足绝大多数小型壁挂件的承重需求。安装边界方面，安装座整体厚度仅12mm，固定后突出墙面尺寸小，不会过多占用通行空间，支撑段向外延伸长度为35mm，预留足够的挂环操作空间，挂装时无需精准对位，将挂环靠向支撑段推入即可完成挂载，取放时向上抬起挂环即可脱出，操作无卡滞。针对不同墙面的安装适配性，安装座贴合面做了0.5mm的深度网格纹路，当在木质墙面、乳胶漆墙面安装时，纹路可嵌入墙面表层，增大接触摩擦力，即使螺钉出现轻微松动，支架也不会出现横向滑移；若在瓷砖、金属等光滑墙面安装，可在贴合面增加双面胶辅助定位，再锁入螺钉即可完成固定，无需额外加工定位结构。结构的倾斜角度经过多轮场景验证，12度的倾斜角既不会因为角度过大导致挂载物过于贴墙出现取放不便，也不会因为角度过小导致抗滑脱能力不足，挂装后挂载物与墙面保持20mm左右的间隙，避免挂载物长期贴墙造成墙面污损，也方便挂载物底部的管线、接头走线，不会出现管线被墙面挤压弯折的问题。支撑段的末端做了圆弧收边处理，没有尖锐棱角，取放挂载物时不会刮伤操作人员手部，也不会刮损挂载物的挂环、挂绳部件，长期使用不会出现磨损失效。在实际运维场景中，该类支架可用于车间墙面挂载小型工具收纳盒、点检仪器挂装、气动工具管线悬挂，替代传统的垂直挂钩，减少工具掉落的安全隐患；在民用场景中，可用于厨房墙面挂载收纳容器、卫浴空间挂载洗浴用品置物架、阳台区域挂载小型园艺工具，适配多种墙面安装条件，无需复杂的安装工具，仅需一把螺丝刀即可完成固定。结构整体没有多余的装饰性设计，所有型面均服务于受力与安装需求，安装座的四个边角做了C2倒角处理，避免安装时边角划伤墙面，也减少安装过程中操作人员被边角刮伤的风险。螺钉过孔的孔径设计为5.2mm，适配M4、M5规格的木螺钉与膨胀螺栓，用户可根据墙面材质自行选择合适的固定件，无需对孔位进行二次加工。支撑段与安装座的连接位置设置了三角形加强筋，筋板厚度为3mm，进一步提升连接位置的结构强度，当挂载物出现晃动、冲击载荷时，加强筋可分散连接处的应力，避免连接处断裂。
