带防滑齿面的3D打印坡道结构设计

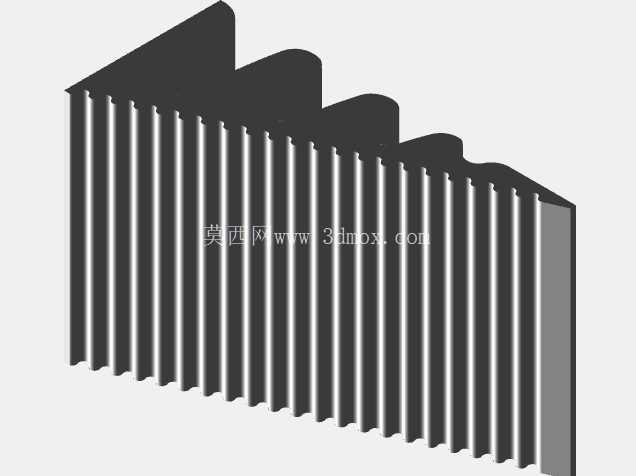

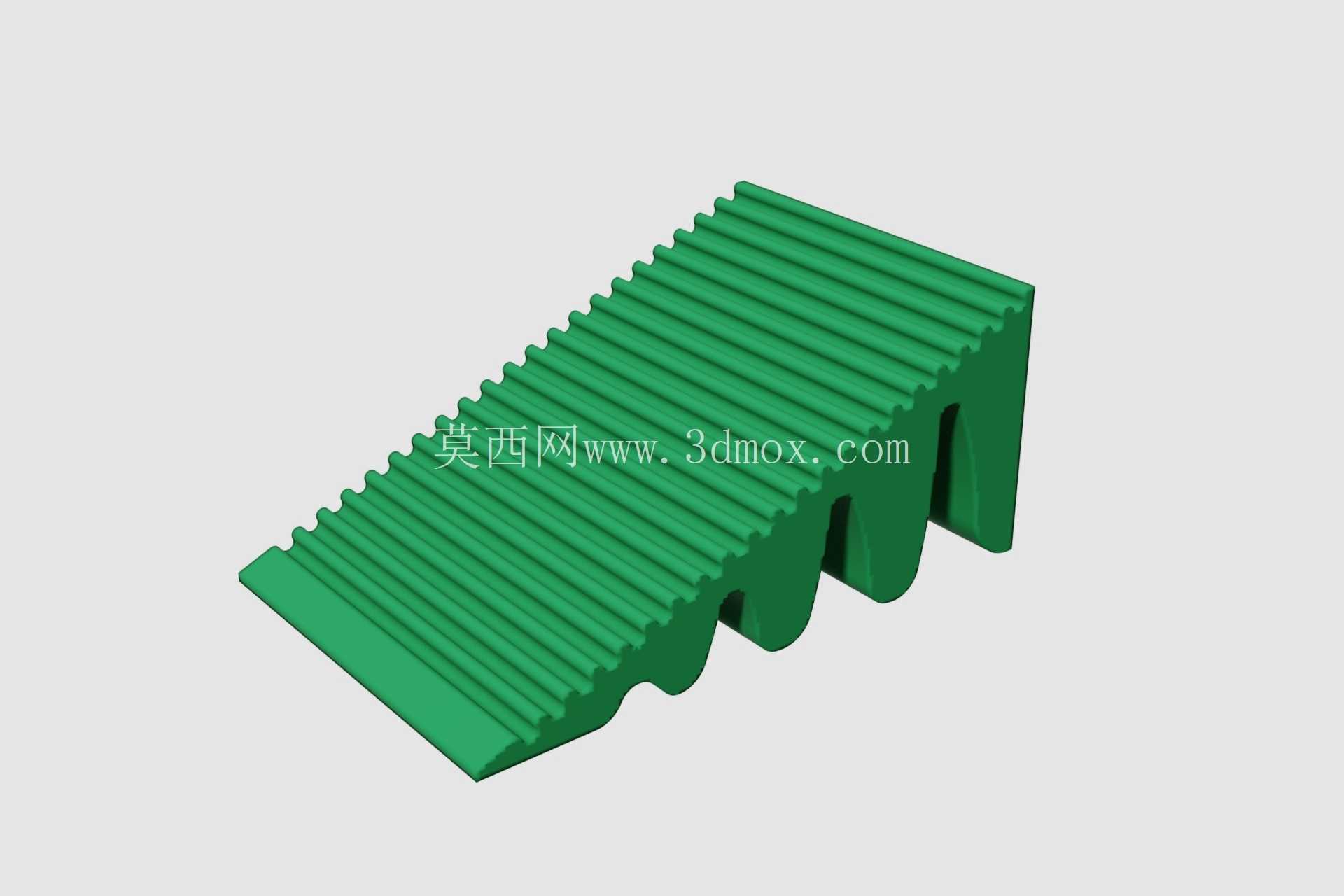

这款带防滑齿面的坡道构件，主要适配桌面级FDM3D打印设备的配套使用场景，也可作为小型物料输送线的过渡衔接件、桌面工位的小件抬升辅助结构使用，在实验室小型物料转运、3D打印成品出料导向、桌面工装的高度差补位场景中都能发挥作用。从实际使用需求出发，设计时首先考虑了坡面的防滑性能，整个坡面均匀排布平行的横向凸齿结构，齿形采用小尺寸梯形截面，既不会因为齿高过大阻碍小件滑动，又能在接触橡胶、塑料类材质的物件时提供足够的静摩擦力，避免物件在坡面上出现打滑偏移的问题。支撑部分采用了多组间隔分布的拱形支撑脚，这种结构并非随意设计，一方面拱形结构的受力特性可以将坡面承受的竖向载荷均匀分散到各个支撑脚的底面，减少3D打印过程中支撑材料的使用量，降低打印耗时与材料损耗；另一方面间隔排布的支撑脚之间预留了足够的间隙，既可以减轻构件整体重量，也能在安装时适配不同的台面凸起、固定件位置，不会因为台面存在小尺寸的障碍物就无法平稳放置。坡面的倾斜角度经过反复校核，控制在18度到22度的合理区间内，这个角度区间既可以保证小件依靠自身重力就能沿坡面平稳下滑，不会因为坡度过陡导致物件滑落速度过快冲出坡面末端，也不会因为坡度过缓出现物件卡滞在坡面上的问题。从安装边界来看，构件整体采用一体化打印成型，不需要额外的组装工序，支撑脚的底面设计为平面结构，可以直接通过双面胶、魔术贴或者小型压块固定在工作台面、3D打印机出料端位置，不需要额外设计复杂的安装结构，适配绝大多数桌面场景的安装需求。设计过程中特意对壁厚做了均匀化处理，所有实体部分的壁厚保持在2.4mm到3mm之间，这个厚度范围既可以保证PLA、PETG等常见3D打印材料打印时的结构强度，承受日常使用过程中的小件载荷不会出现变形断裂，也不会因为壁厚过大导致打印过程中出现严重的翘曲变形，提升打印成功率。坡面两侧没有设置过高的挡边，仅在边缘做了微小的凸起限位，这种设计是为了适配不同宽度的小件通过，不会因为挡边间距固定限制过件尺寸，同时微小的边缘凸起又能避免小件从坡面侧面滑落。齿面的排布方向与坡面倾斜方向垂直，齿顶做了0.2mm的圆角处理，避免尖锐的齿顶刮伤接触物件的表面，尤其是针对3D打印完成的塑料件、橡胶类小件，不会在接触过程中留下划痕。支撑脚的拱形内侧做了圆弧过渡，没有应力集中的直角结构，在承受竖向载荷时，应力可以沿着圆弧面均匀分散，不会在拐角处出现断裂问题。实际使用时，这款坡道可以直接放置在3D打印机的出料平台末端，打印完成的小件从平台移出后可以顺着坡道滑落到接料盒内，不需要人工手动取件，减少打印过程中的人工干预；也可以放置在桌面不同高度的工位之间，作为小型零件、工具的滑动过渡通道，减少小件搬运过程中的掉落风险。针对3D打印的工艺特性，整个模型的所有面都设计为自支撑角度，所有悬空面的倾斜角度都大于45度，打印时不需要添加额外的支撑结构，打印完成后只需要去除底面的少量 raft 或者 brim 就可以直接使用，后处理工序非常简单。构件的整体尺寸控制在桌面级3D打印机的常规打印幅面范围内，不需要拆分打印，一次成型即可完成制作，普通用户不需要掌握复杂的模型拆分、拼接技巧就可以直接打印使用。从结构强度验证的角度来看，均匀壁厚加拱形支撑的组合，在使用PLA材料打印的情况下，可以承受5kg以内的均布载荷，完全满足桌面场景下小件输送、抬升的使用需求，不会出现正常使用下的结构损坏。坡面的表面粗糙度通过3D打印的层纹自然形成，配合横向的防滑齿，不需要额外做表面防滑处理就可以达到足够的摩擦系数，减少后处理的工作量。
