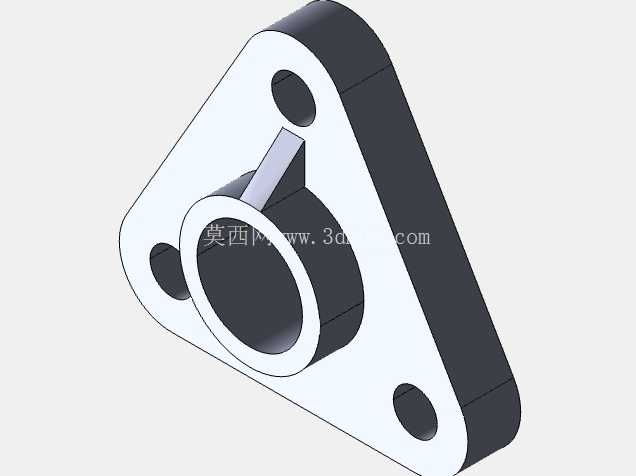

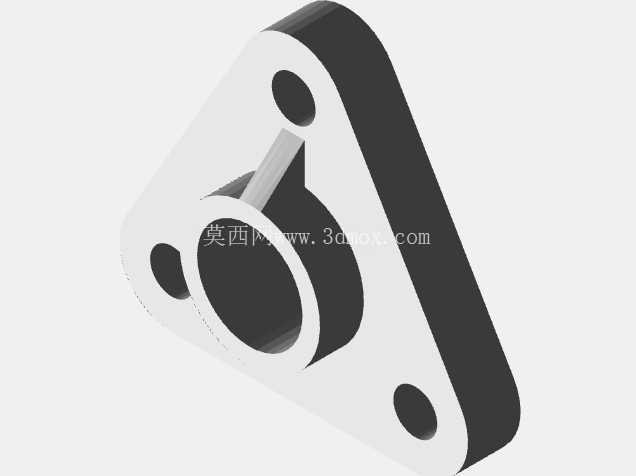

三螺栓三角形法兰轴承支撑安装座

项目分类:轴承座 发布时间:2026-07-14 ID:1201155
  • 三螺栓三角形法兰轴承支撑安装座
  • 三螺栓三角形法兰轴承支撑安装座

在小型自动化执行机构、桌面级DIY旋转装置、定制化运动模组的结构搭建环节,转轴的径向支撑稳定性直接决定整套机构的运行精度与使用寿命,这款三角形法兰结构的轴承安装座,正是针对小负载、紧凑安装空间场景下的转轴支撑需求开发的结构件。从实际落地的应用场景来看,这类支撑座常被用在桌面级3D打印机的送料辊支撑、小型传送带的从动辊固定、DIY机械臂关节处的转轴定位、教学实验台的旋转轴安装工位,部分小型包装设备的导辊工位、非标检测设备的旋转载台支撑位也会选用这类结构的支撑件,尤其适合安装面空间受限、无法采用方形四螺栓法兰座的布局场景。

从功能特性上看,这款支撑座采用中心通孔的轮毂结构,中心孔用于嵌装标准微型轴承,可适配对应内径的光轴穿过,实现转轴的低摩擦旋转支撑;三个安装孔呈等边三角形分布在法兰盘的三个角位,相比同尺寸的两孔安装结构,三角形布孔的抗扭转性能更强,在设备运行产生持续振动的工况下,螺栓不易出现松动偏移,相比四孔方形法兰,在保证连接刚性的前提下减少了一个安装点位,能有效缩小安装座的整体外轮廓尺寸,适配更局促的安装空间。法兰盘与中心轮毂之间设置了三角形加强筋结构,筋板从轮毂外壁斜向延伸至法兰盘的两安装孔之间的区域,这一结构并非冗余设计:在转轴承受横向径向负载时,轮毂与法兰连接的根部是应力集中最明显的区域,加强筋可以大幅提升该位置的结构刚性,避免长期负载下轮毂与法兰连接处出现形变,导致轴承内圈与外圈出现偏角,加剧轴承磨损甚至出现转轴卡滞的问题。

从设计思路的工程逻辑来看,这款支撑座的结构完全围绕小负载转轴的可靠支撑做优化:首先法兰外形采用切边三角形设计,三个圆弧过渡的角位既避免了尖锐边角在装配时造成划伤,也能在压铸成型时减少边角位置的应力集中,降低成型后零件出现翘曲变形的概率;中心轮毂的轴向长度经过匹配设计,刚好可以容纳标准厚度的微型深沟球轴承,轮毂端面可作为轴承外圈的轴向定位面,装配时只需将轴承压入轮毂内孔,靠孔用挡圈或者端盖即可完成轴承的轴向固定,无需额外加工定位台阶;三个安装孔为光孔设计,可适配对应规格的内六角螺栓穿过,从安装面背面锁紧螺母即可完成支撑座的固定,安装孔周边做了局部加厚处理,避免螺栓锁紧时压力过大导致法兰盘局部变形。

关于安装边界与尺寸适配的实际选型参考,这款支撑座的法兰外轮廓为类三角形,三个安装孔的中心距按照等边三角形排布,选型时需要确认安装面的可用空间能够覆盖法兰的最大外圆直径,同时三个螺栓孔的对应位置不能与设备上的其他结构件产生干涉;中心轮毂的凸出高度需要匹配安装面板的厚度,若安装面板存在沉台设计,需要确认轮毂凸出长度能够穿过面板开孔,保证轴承安装位不与面板发生剐蹭;中心内孔的尺寸与适配轴承的外径为过渡配合,装配时建议采用铜棒轻敲轴承外圈压入,避免直接敲击轴承内圈导致轴承精度受损。在实际工况适配中,这款支撑座适合承受径向载荷为主的小负载转轴,不建议用于存在较大轴向冲击的工位,若应用在持续高速旋转的转轴上,可在轮毂位置增设注油孔方便定期补充润滑脂,延长轴承的维护周期。

从结构的工艺适配性来看,这款支撑座的结构完全适配压铸成型工艺,所有壁厚保持均匀过渡,没有出现壁厚突变的区域,加强筋的厚度小于法兰主体壁厚,避免压铸成型时出现缩孔、凹陷等成型缺陷,零件的所有边角都做了小圆角过渡,既可以提升零件的结构强度,也能在模具加工时减少锐角位置的加工难度,提升模具的使用寿命。对于需要做轻量化改装的场景,也可以在法兰盘的非安装区域做减重孔设计,但需要注意减重孔的位置不能破坏法兰盘的整体刚性,不能离安装孔或中心轮毂过近,避免锁紧螺栓时法兰出现形变。
