星特朗130望远镜配套三脚支架夹结构

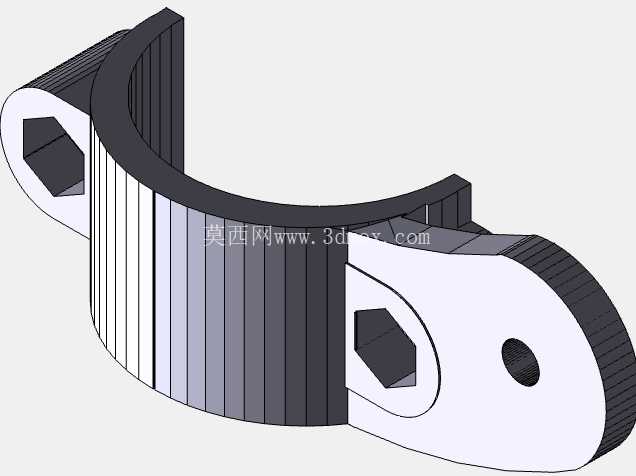

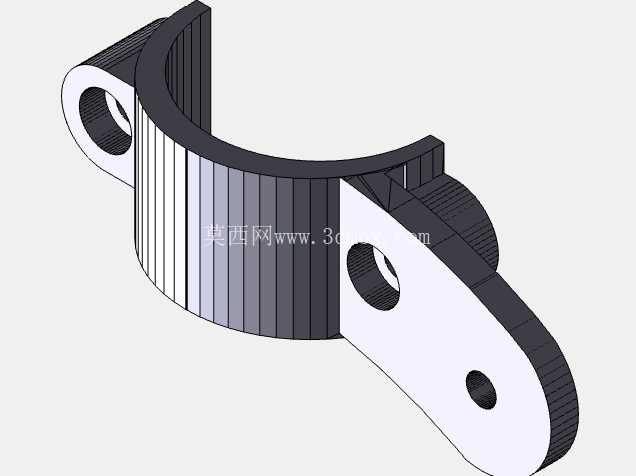

这款三脚支架夹是天文观测设备配套的核心夹持连接件，主要应用于地面天文观测场景下望远镜镜筒与支撑三脚架的对接固定环节，在户外观测、天文科普教学、业余天文观测活动中承担镜筒姿态保持、载荷传递的关键作用。实际使用过程中，该部件需要同时承受镜筒自身的静态重量、观测调焦时产生的侧向力矩，以及户外微风环境下的小幅振动载荷，因此结构设计上优先保障夹持稳定性与装拆便捷性的平衡。从结构形态来看，主体采用半环抱式弧形基体设计，弧形内圈的曲率与对应型号望远镜镜筒的外径完全匹配，夹持状态下可形成足够的接触包角，避免局部应力集中导致镜筒表面压损，同时两侧延伸出带安装孔的连接耳片，耳片上预留的内六角安装位可与三脚架的支撑调节臂快速对接，其中一侧耳片额外设置的定位销孔，可在安装时快速完成对位，减少架设调试的时间成本。设计过程中，首先针对130口径反射式望远镜的镜筒重量、重心分布做了载荷校核，弧形基体的壁厚采用渐变式设计，靠近连接耳片的受力集中区域适当增加壁厚，弧形中段非核心受力区域在保障刚性的前提下做了等距的加强筋排布，既控制了零件整体重量，又避免薄壁结构在长期夹紧力作用下出现蠕变变形。连接耳片上的安装孔位公差按照精密五金件的装配要求设定，既保证连接螺栓可以顺畅穿入，又不会因为间隙过大导致镜筒架设后出现晃动偏移，内六角孔的深度设计充分考虑了标准内六角扳手的操作空间，即使在夜间光线不足的观测场景下，也能快速完成紧固件的松紧操作。从安装边界来看，该夹件的弧形开口尺寸适配对应口径镜筒的外径，两侧耳片的中心距与三脚架支撑臂的安装接口完全匹配，安装完成后夹件的外轮廓不会超出镜筒的最大外径范围，避免在望远镜俯仰转动过程中与三脚架的其他调节部件发生运动干涉。夹持接触面的设计没有采用刚性硬接触，实际量产时会在弧形内圈贴合柔性防滑垫层，不过三维结构中已经预留了垫层的安装厚度空间，保证加装垫层后夹持内径仍然符合设计要求，不会出现夹紧后镜筒无法转动调节或者间隙过大夹不紧的问题。两侧连接耳片的受力方向经过优化，当紧固件锁紧时，夹紧力会均匀分布在整个弧形接触面上，不会出现局部压力过大夹伤镜筒漆面或者薄壁镜筒变形的情况，同时耳片与弧形基体的过渡位置采用大圆角过渡，消除应力集中隐患，保障零件在反复装拆、长期承重使用过程中不会出现根部断裂的问题。在实际观测场景中，用户需要频繁调整望远镜的俯仰角度、水平方位，这款夹件在锁紧状态下可以提供足够的静摩擦力，保证镜筒调整到目标角度后不会出现自行滑移的情况，而松开紧固件时，弧形夹的开合角度范围足够支撑镜筒在设计俯仰角度内自由转动，不需要完全拆下紧固件就能完成角度调节，适配户外观测时快速找星、跟踪天体的使用需求。结构建模过程中，对所有的棱角位置都做了倒角处理，避免安装操作时尖锐边角划伤用户手部，同时零件的脱模斜度、壁厚均匀性都符合压铸成型的工艺要求，适合批量压铸生产，成型后只需要少量的机加工工序就能完成安装孔位的精加工，生产效率较高，成本控制也能满足民用天文配件的量产需求。
