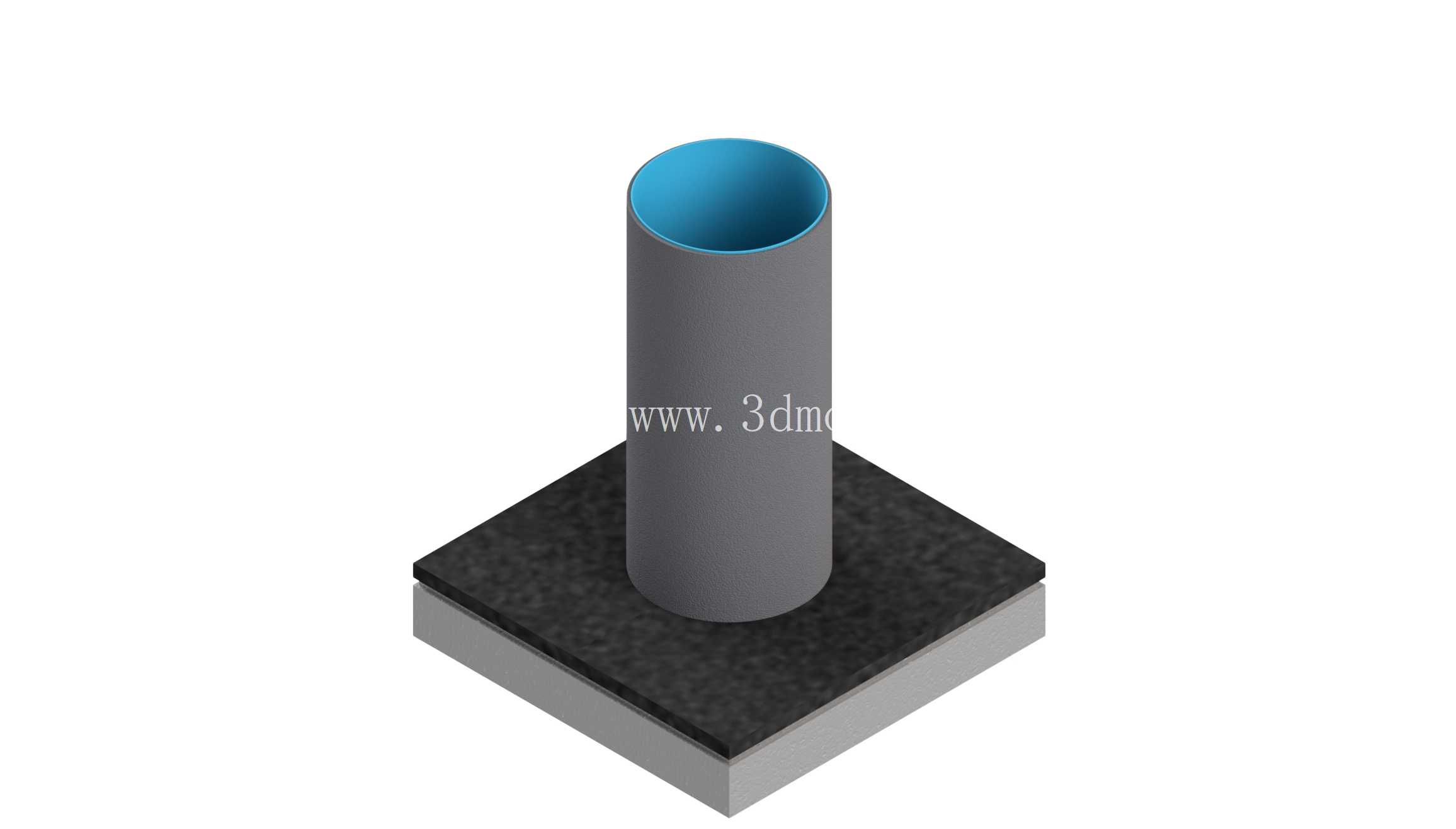

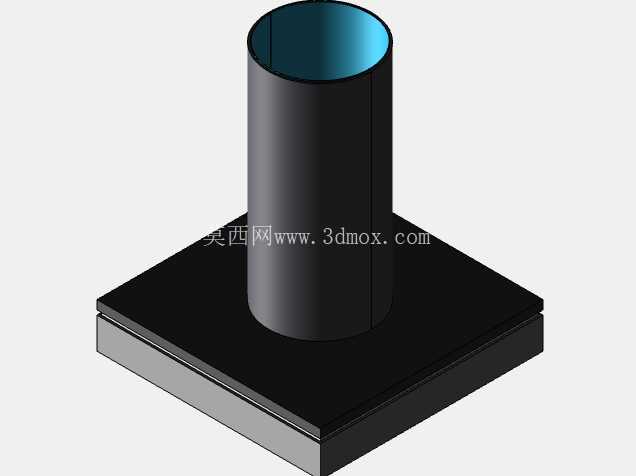

铸铁基座内嵌空心塑料圆管结构件

这类嵌装在铸铁构件中的空心塑料圆管，多应用在低压流体输送、线缆穿设防护的场景中，常见于建筑给排水预埋、设备内部走线防护、小型气动回路的支路布设环节，相比全金属管路能大幅降低整体重量，同时避免金属管壁与输送介质、线缆外皮发生电化学腐蚀或摩擦破损。从实际装配逻辑来看，圆管底部的方形铸铁基座是主要的承载定位结构，安装时基座会通过螺栓紧固或浇筑预埋的方式固定在安装基面，塑料圆管垂直贯穿基座中心通孔，上端预留对应长度的管段用于外接管路接头或穿入线缆，管身与铸铁基座的配合段采用过盈压装加密封胶填充的工艺，避免结合位置出现渗漏或松脱。

设计这类构件时，首先要明确塑料圆管的壁厚取值，常规工况下壁厚取管径的十分之一到八分之一，既保证管身有足够的环向刚度承受外部压装力和内部流体压力，也不会因为壁厚过大导致材料浪费、内径通径不足。圆管的内壁要做光滑处理，减少流体输送时的沿程阻力，也避免穿线时刮伤线缆绝缘层；外壁与铸铁基座配合的区段会加工0.1到0.2毫米的过盈量，同时在配合段中部加工一圈环形凹槽，压装时凹槽内填充的密封胶会被挤压填充到配合间隙中，既提升密封性能，也能防止温度变化时塑料与铸铁热膨胀系数差异导致的配合松脱。

铸铁基座的方形外形是为了适配现场安装的定位需求，四个角预留的沉头安装孔中心距要匹配通用安装支架的孔位标准，基座厚度根据承载的侧向力大小调整，当圆管伸出长度超过300毫米时，基座厚度要相应增加，同时在圆管与基座衔接的位置做圆弧过渡，避免应力集中导致管根断裂。安装边界上要注意，圆管上端的外接接头不能施加超过管材承受上限的径向力，侧向载荷超过100牛时需要额外增加管卡固定，避免长期受力导致管身倾斜、结合位置渗漏。

实际选型时，要根据输送介质的特性选择塑料材质，输送常温水类介质可采用通用PVC材质，输送弱酸碱介质要选用PP或PE材质，有防静电要求的穿线场景则要添加抗静电剂的改性塑料。铸铁基座表面要做喷砂防锈处理，避免长期在潮湿环境下出现锈蚀脱落，影响安装固定的可靠性。这类结构相比传统的全金属管路加固定支架的方案，省去了额外的管夹焊接、支架定位工序，安装效率能提升40%以上，同时塑料内壁的光滑度远高于铸铁管，流体输送的阻力损失能降低30%左右，在低压小流量的流体回路、弱电穿线防护场景中应用十分广泛。建模时要注意配合段的公差标注，过盈量过大容易导致压装时塑料管壁开裂，过盈量过小则会出现密封失效、管身转动的问题，环形凹槽的深度控制在0.5毫米左右，宽度取3到5毫米，既能储存足够的密封胶，也不会削弱基座配合孔的结构强度。圆管的端面要做倒角处理，压装时起到导向作用，也避免安装时锋利的端面割伤操作人员或损坏外接密封件。
