桌面级开源三维扫描设备结构设计

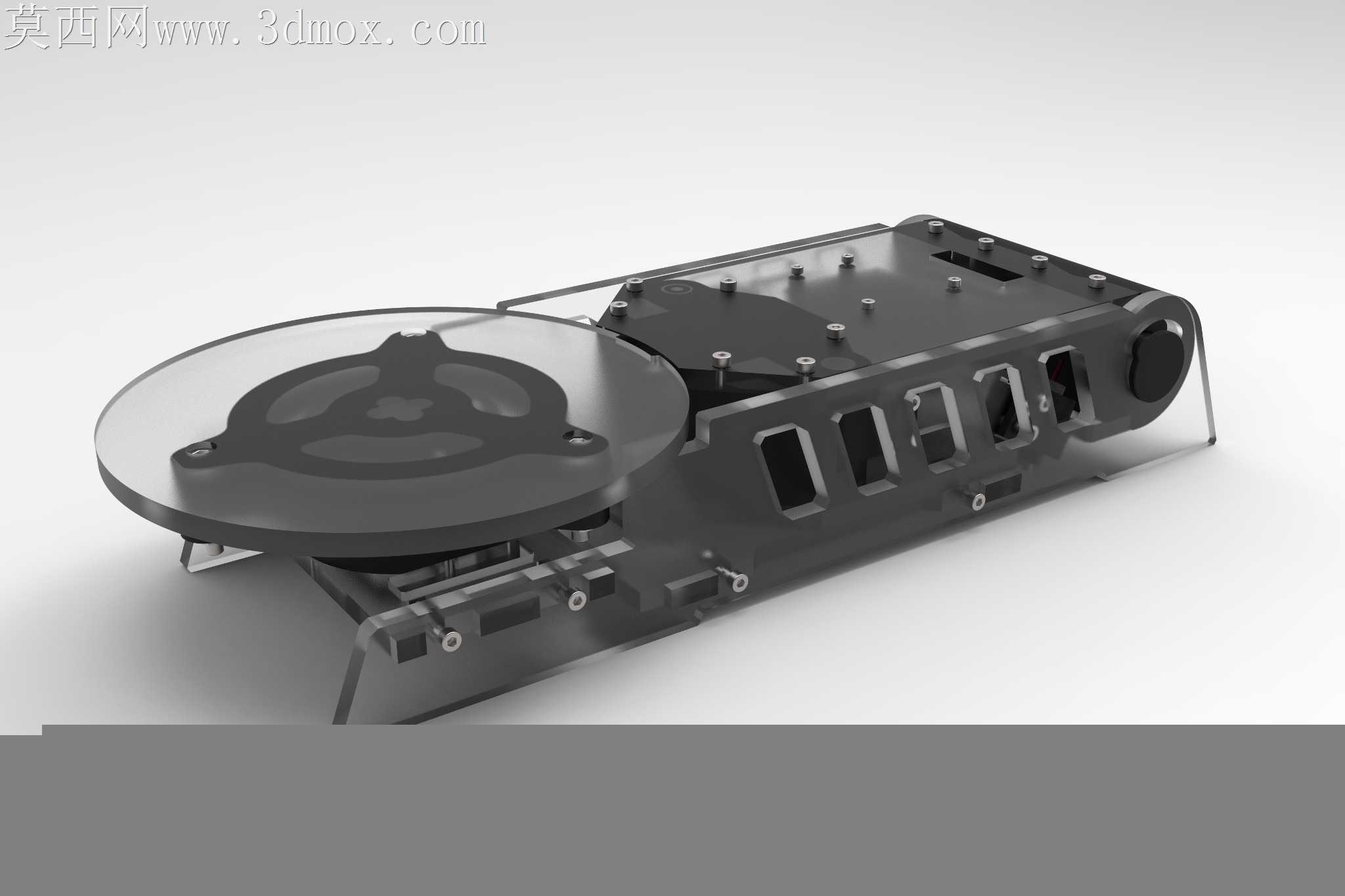

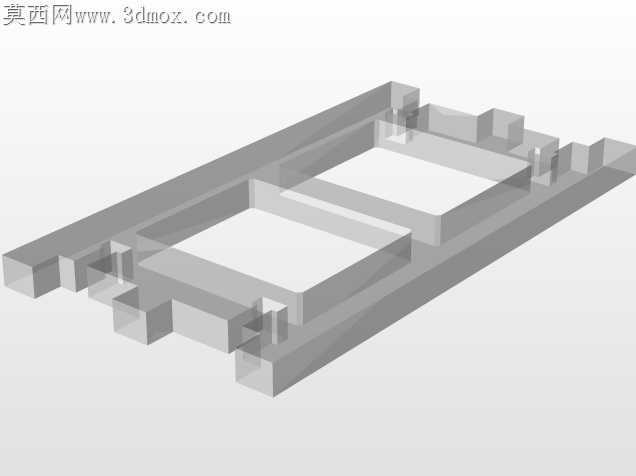

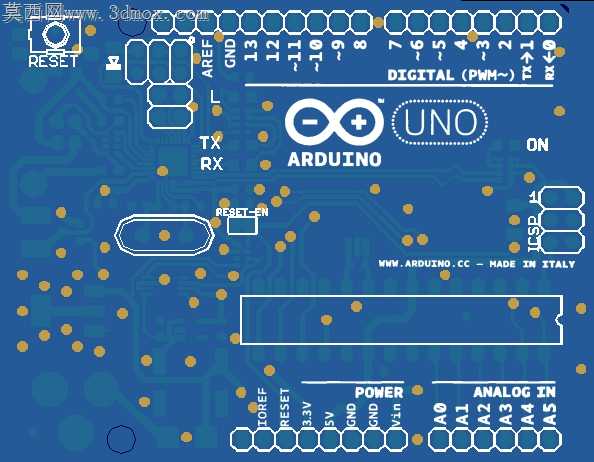

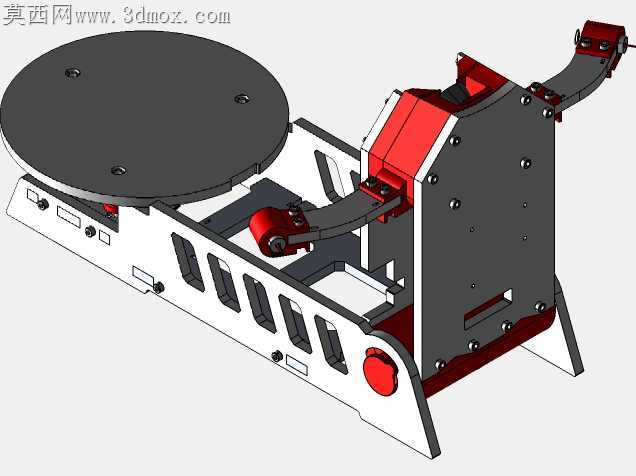

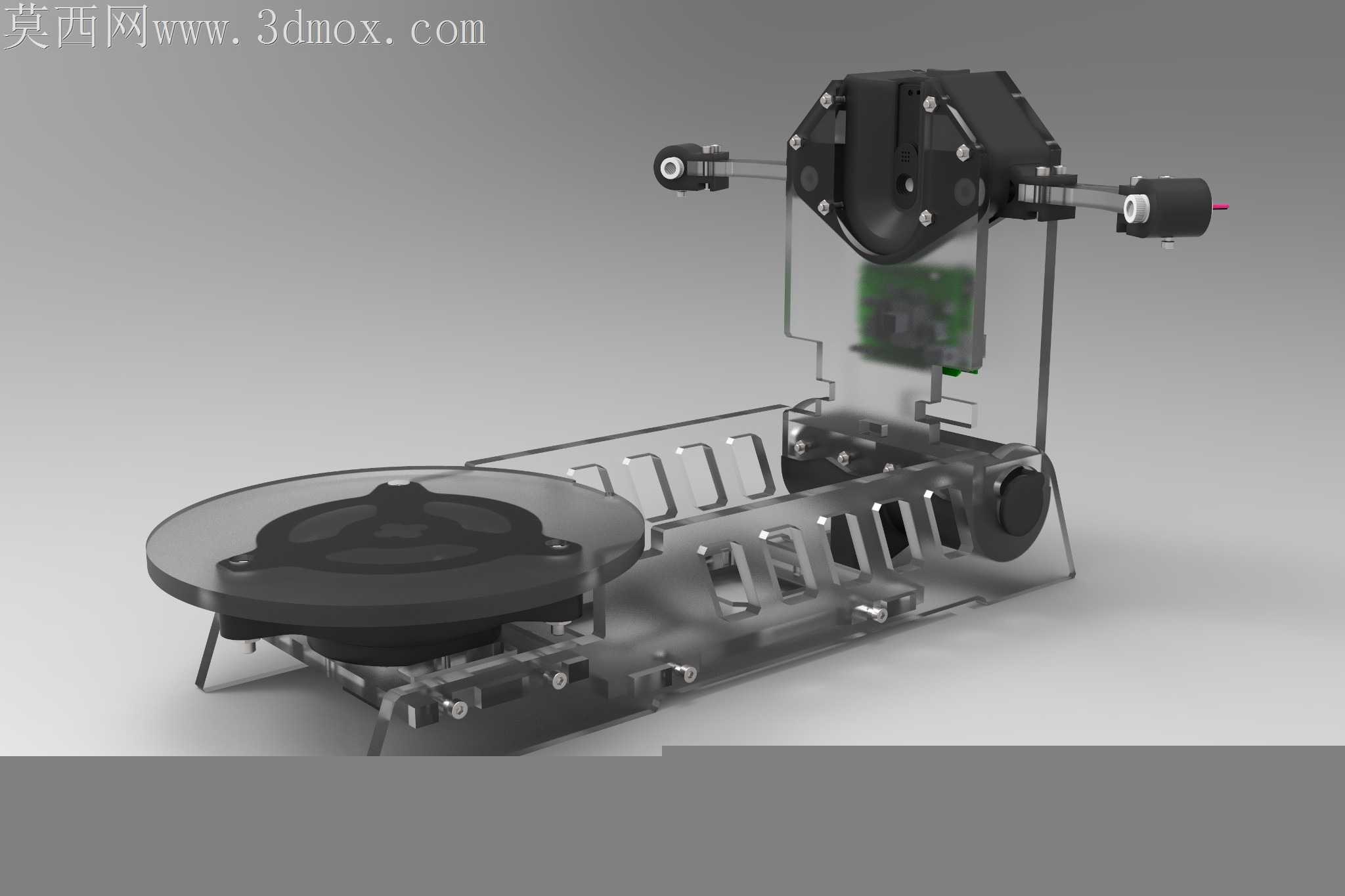

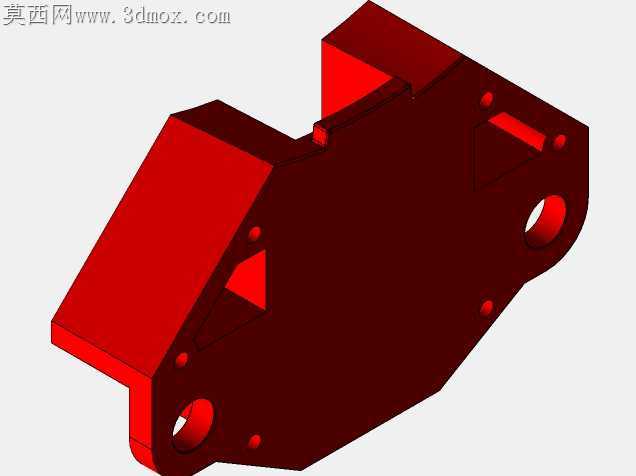

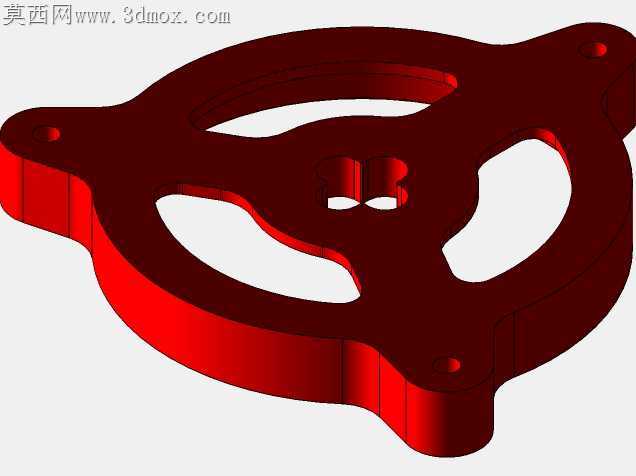

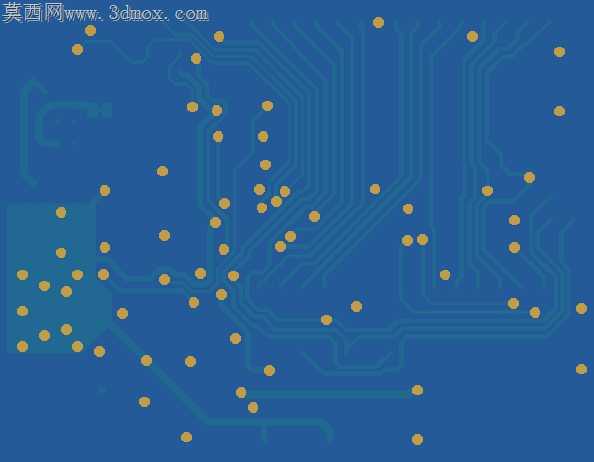

这款桌面级三维扫描设备主要面向个人创客、小型工作室及教学实训场景，可完成小尺寸实体物件的三维数据采集，为逆向建模、3D打印复刻、小型零件尺寸检测、文创产品数字化存档提供低成本的硬件解决方案，填补了专业工业扫描设备成本过高、消费级扫描设备精度不足的市场空白，能够适配日常多数手办、小型机械零件、工艺摆件的扫描需求，无需大型场地支撑，普通桌面即可完成全部操作。设备采用双激光线加视觉采集的架构设计，扫描端通过可调节的双悬臂结构固定激光发射模组与图像采集模块，悬臂可沿垂直导轨做升降调整，同时可绕转轴微调俯仰角度，适配不同高度、不同轮廓尺寸的被扫描物件，下方配置圆形旋转载物台，可带动被扫描物件做匀速周向转动，配合扫描端的固定采集路径，能够完整覆盖物件一周的全部轮廓数据，避免出现扫描死角。整体结构采用轻量化设计思路，主体支撑框架兼顾结构刚性与装配便捷性，多数结构件可通过常规加工方式制作，传动部位采用标准紧固件连接，无需特殊定制的非标连接件，后期维护更换配件成本极低，电路模块集成在框架中部的预留安装位，走线沿框架内侧的线槽布置，避免外露线路干扰扫描光路或转动结构。设备的安装边界适配常规桌面操作空间，整体占地尺寸不超过普通A3幅面，载物台可承载的被扫描物件重量适配日常小型工件的扫描需求，转动过程运行平稳无明显抖动，可保障采集到的点云数据连续性。在功能设计上，设备预留了标准的硬件扩展接口，可根据使用需求更换不同焦距的采集模组、不同功率的激光发射头，也可拓展外接补光模块适配不同材质表面的扫描需求，针对哑光塑料、树脂、石膏等常见3D打印与建模常用材质，无需额外喷显影剂即可获取清晰的轮廓数据，针对反光金属、透明材质也可通过简单的表面处理完成数据采集。扫描过程中设备可自动完成点云的初步拼接，将旋转载物台不同角度采集到的轮廓数据匹配到统一坐标系下，减少后期数据处理的工作量，采集到的数据可直接对接主流三维建模软件，完成后续的模型修复、尺寸调整、打印切片等工作，非常适合入门级用户学习三维逆向技术，也可满足小型工作室日常小物件的数字化采集需求，整体结构设计充分考虑了DIY制作的可行性，降低了三维扫描技术的使用门槛。
