近程挤出E3D V6喷头组件结构设计

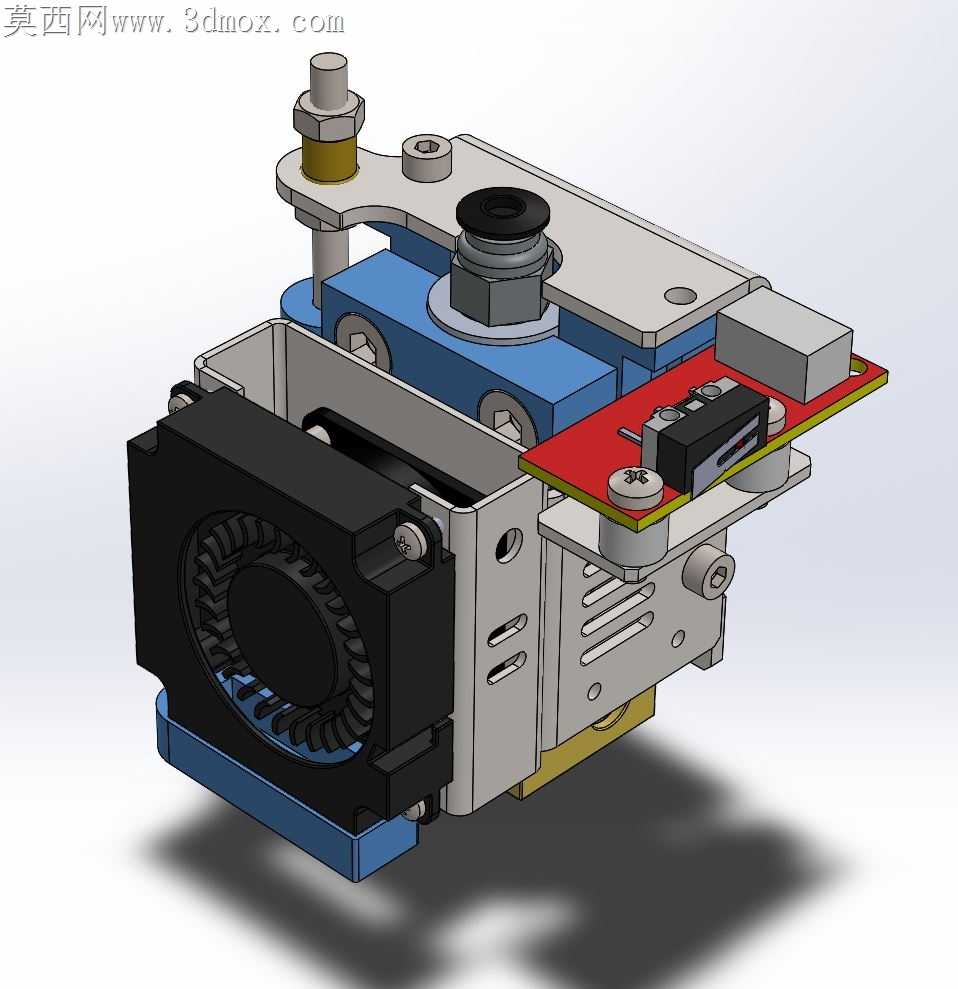

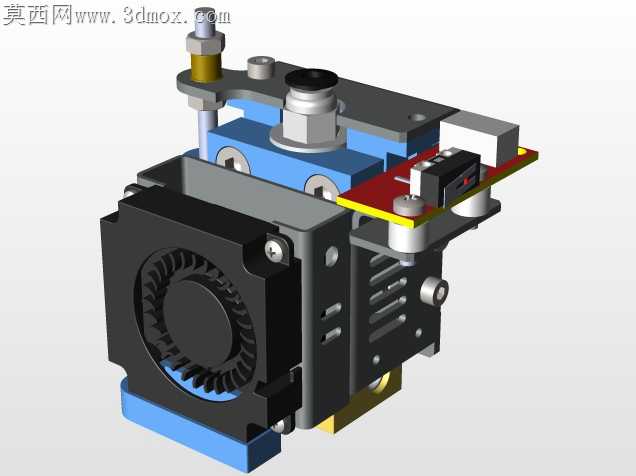

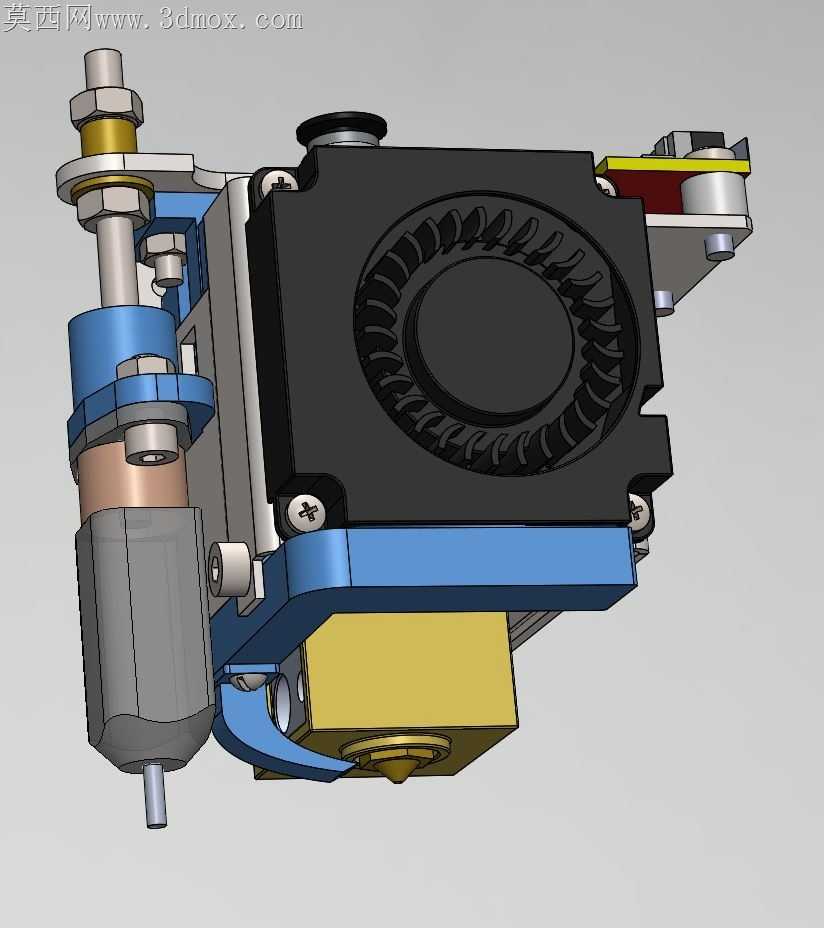

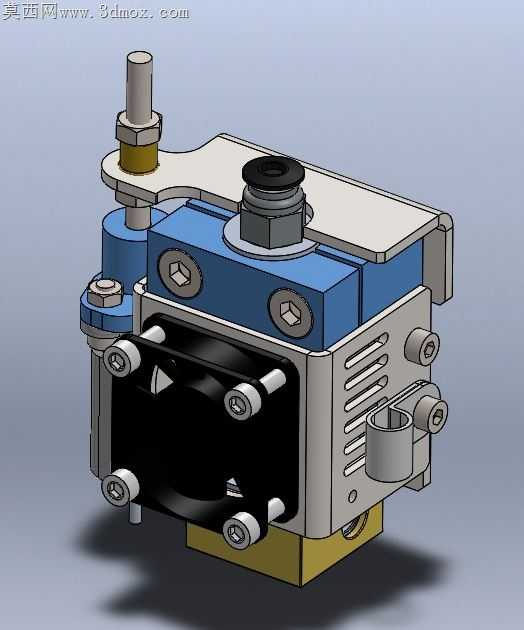

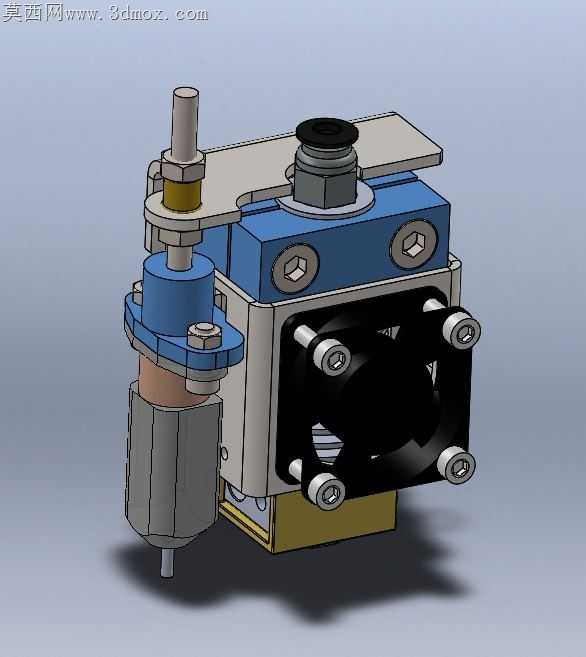

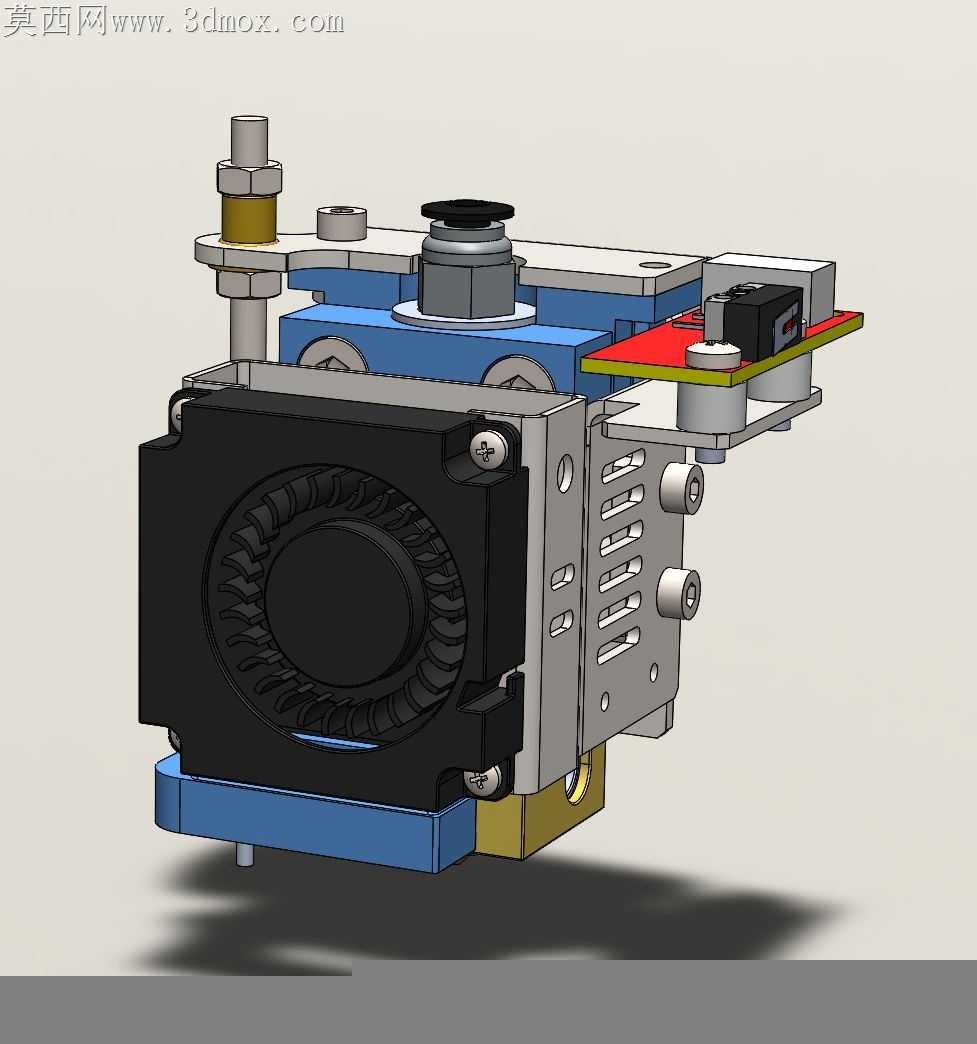

桌面级FDM打印设备的近程挤出喷头，长期存在散热风道乱流、送丝轮与加热块同轴度偏差、热敏电阻装配松脱的共性加工适配痛点，这套组件在结构细节上做了多处针对性的落地调整。侧置涡轮风扇的出风口没有采用常规直吹散热鳍片的设计，而是顺着铝制散热块的鳍片开槽方向做了导风斜面，加工时只需要在散热块铣削工序中多走一道斜角刀路，就能让冷风完全顺着鳍片间隙贯穿，不会在鳍片根部形成涡流积热，哪怕是持续高速打印PLA耗材，喉管处的温度也能稳定卡在耗材玻璃化转变温度以下，不会出现提前软化堵头的问题。送丝机构的安装基准面和加热块的定位孔做了一体化的铣削基准，两个部件的装配定位销孔在同一次装夹中完成加工，从根源上避免了二次装夹带来的同轴度误差，送丝轮的挤出力可以完全沿着耗材进给方向传递，不会出现耗材偏磨、送丝打滑的情况，哪怕是打印柔性TPU耗材，也不会因为送丝路径偏移出现堵料、断丝的问题。加热块上的热敏电阻安装孔做了0.02mm的过盈公差设计，装配时只需要将热敏电阻压入孔位，不需要额外涂抹导热硅脂或者打胶固定，就能保证热敏电阻和加热块的壁面完全贴合，温度检测的延迟控制在1℃以内，不会出现温度过冲导致的耗材碳化。喉管和散热块的连接位置做了台阶限位，装配时不需要反复调整喉管的插入深度，台阶面贴合后就能保证喉管下端和加热块的配合间隙刚好控制在0.1mm以内，既不会出现漏料的问题，也不会因为喉管插入过深挤压到内部的铁氟龙管。红色的PCB安装板做了折弯避位设计，安装时不会和散热风扇的电源线产生干涉，板上的接线端子刚好对准设备走线的方向，后期维护更换加热棒或者热敏电阻时，不需要拆解整个喷头组件就能完成接线操作。挤出轮的压臂转轴做了铜套镶嵌设计，长期反复开合压臂更换耗材，也不会出现转轴磨损导致的压合力度不均，送丝压力可以稳定保持在合适区间，不会因为压力过大压碎耗材，也不会因为压力过小出现送丝不足的打印缺陷。
