Schurter侧插直插式按钮开关结构设计

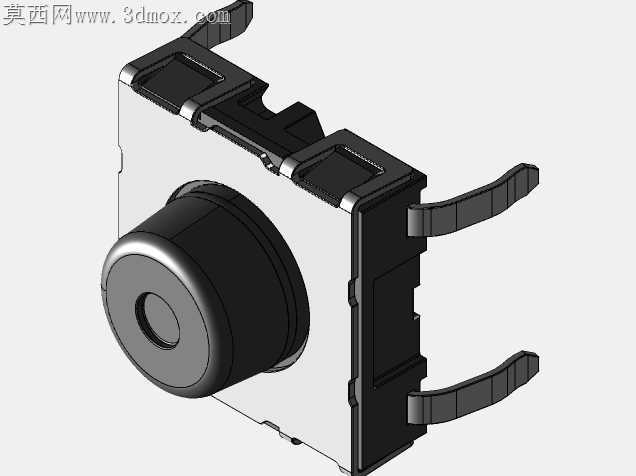

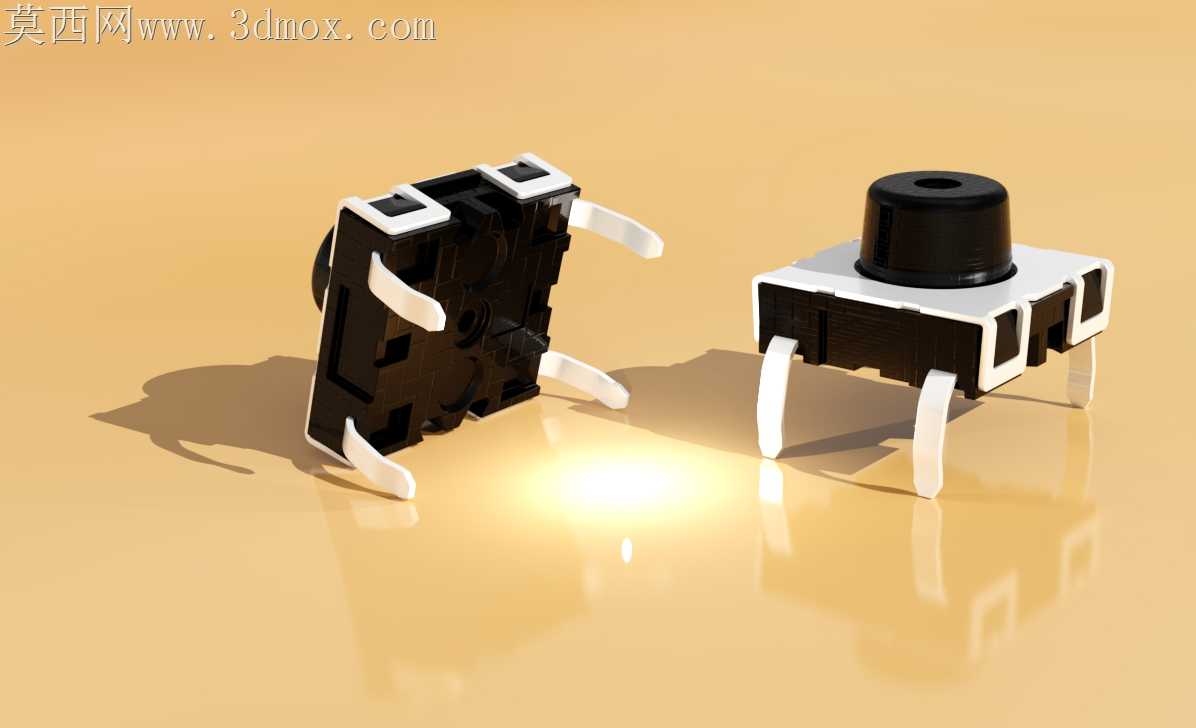

本次呈现的是两款不同安装形态的Schurter按钮开关三维结构，这类开关是电子设备人机交互链路中最基础也最核心的输入元件，广泛应用在消费电子、工业控制板卡、小型家电、车载辅助电控模块、医疗手持检测设备等场景中，承担着信号触发、功能切换、电源通断控制的核心作用，是低电压小电流控制回路里用量极大的基础电子配件。两款开关分别对应卧式侧插与立式直插两种主流PCB安装方式，能够适配不同设备内部的空间布局需求：卧式侧插款适合安装空间高度受限、需要从PCB侧边排布元件的薄型设备，比如超薄遥控器、便携检测终端的侧置功能按键；立式直插款适合板面空间充裕、需要按键垂直突出设备面板的常规布局场景，比如工控面板、小型家电的操作按键。从功能特性来看，这类轻触式按钮开关依靠内部弹性金属弹片实现通断切换，常态下处于断开状态，当按键帽受到额定按压力时，弹片受力形变接触底部引脚实现回路导通，撤去外力后弹片自动复位断开回路，具备触发力度适中、行程清晰、导通响应快、接触电阻小的特点，能够承受数万次的重复按压操作，完全满足日常消费与工业场景的使用寿命要求。在设计思路上，两款开关均采用了工程塑料基座加金属插脚的组合结构，基座部分使用耐温绝缘的工程塑料注塑成型，既能够为内部弹片、触点提供稳定的支撑防护，隔绝相邻引脚间的电气短路风险，也可以耐受波峰焊、回流焊过程中的高温环境，避免焊接过程中基座变形损坏。外露的金属插脚做了标准化的间距设计，完全匹配通用PCB板的孔位排布规范，插脚末端做了导向倒角处理，既方便生产过程中的插件作业，也能保证焊锡充分浸润，提升焊接后的结构强度与导电可靠性。从安装边界来看，两款开关的外形尺寸均做了紧凑化设计，卧式款的侧向伸出插脚与本体的高度差、立式款的引脚间距与本体长宽尺寸，都严格遵循行业通用的安装尺寸规范，不需要额外定制PCB孔位就可以直接替换同规格的其他品牌开关，按键帽的突出高度也预留了适配设备面板硅胶按键帽、防水防尘护套的空间，能够满足不同防护等级设备的装配需求，开关本体的边角做了圆角过渡处理，避免生产装配过程中划伤操作人员或者损坏周边线材、元件。
